MANUALE UTENTE 1401 Office PRIMO

Il distruggidocumenti èconcepto esclusivamente per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:tessesere carte di credito:

Il robusto meccanismo di taglio può ridurre in frammenti senza problemi ancche punti metallici e graffette.

Per questo apparecchio offriamo una garanzia sulla base delle nostre condizioni generali di vendita e di fornitura. L'usura, danni derivanti da un trattamento non corretto, il naturale logoramento o interventi da parti di terzi non sono coperti da garanzia.

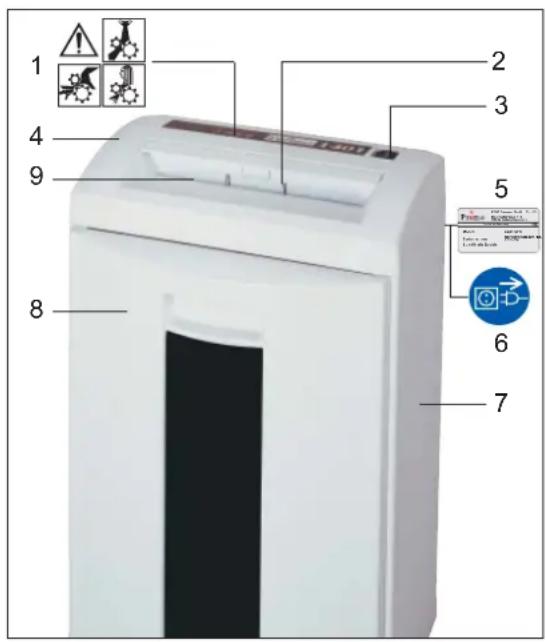

2. Panorama

1 Pericolo di lesioni
2 Bilico di contatto
3 Interruttore a bilico
4 Coperchio
5 Targhetta conoscitiva
6 Adesivo cautelativo
7 Mobile
8 Serbatoio di carta tagliata
9 Apertura di introduzione della carta

3. Precauzioni di sicurezza

• Leggere tutti i manuali prima di mettere in esercizio il distruggidocumenti.
  Conservare i manuale per potervi fare riferimento in futuro.
• Osservare tutte le precauzioni di sicurezza applicate sul distruggidocumenti!
• Evitare che l'apparecchio venga in contatto con liquidi.
• Se il distruggidocumenti è danneggiato o non funziona correttamente, spegnere l'apparecchio, estrarre la spina di alimentazione e mettersi in contatto con il Servizio di Assistenza.
• Disporre il distruggidocumenti fuori alla portata di bambini.
• Usare il restruggidocumenti solamente in presenza di un operatore.

Pericolo di lesions!

Non intervenire nella feritoia di introduzione della carta.

Pericolo di ferimento a causa della fuoriuscita di schegge!

Per la distruzione di credito rigide impiegare occhiali di protezione.

Pericolo di lesioni!

In prossimità della feritoia di introduzione della carta è indispensable predeere le dovute precauzioni affinché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati o trascinati nel meccanismo.

Prima di spostare l'apparecchio, di effettuare lavori di pulizia e di effettuare agli altri lavoro diverso dall'esercizio normale, disinserire l'apparecchio e staccare la spina elettrica.

Le operazioni di manutenzione ed assistenza possono essere effettuate solo da:

Servizio di Assistenza HSM
- personale specializzato (es. elettrotecnici)
- tecnici autorizzati delle consortile.

4. Fornitura

• Apparecchio pronto all'uso, imballato in cartone
• 5 sacchi di raccolta
• Per machine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessor:

Sacchi di raccolta, articol o n. 1.661.995.050
- Bottiglia di olio speciale da taglio (250 ml), articolo n. 1.235.997.401

5. Installazione

• L'apparecchio non deve essere dispos-to vicino oppure sopra un termosifone o un'altra fonte di calore.
• Le feritoie di ventilazione non devono essere coperte e delve essere mantenuta una distanza min. di 10 cm alla parete o da mobili.
• Fare in modo che la spina sia fácilmente accesibile.
• Controllare prima dell'introduzione della spina che la tensione e la frequenza della rete corrispondano alleindicazioni sulla targhetto.

6. Messa in esercizio

Accendere l'apparecchio

• Interruttore a bilico in posizione 1.
• l'interruttore scatta in posizione.
• l'apparecchio è pronto all'esercizio (Standby).

Sminuzzamento di carta

Immettere i documenti nell'aperture di introduzione della carta (capacità di taglio vedi „Scheda tecnica").

• Il bilico di contatto avvia automaticamente il meccanismo di taglio.
• La carta viene indrodotta nel meccanismo di taglio e viene distrutta.
• Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all 'esercizio.

Spagnere il distruggidocumenti

• Interruttore a bilico in posizione 2. l'interruttore scatta in posizione 0.

7. Eliminazione dei disturbi

Carta inceptionpata

E stata introdotta troppa carta in una volta sola.

Attenzione!

Non azionare ripeturamente in avanti ed indietro l'interruttore (pos. 1 / pos. 2):

Può danneggiarsi il meccanismo di taglio.

• Premere l'interruttore in posizione 2 e lasciare premuto.
  La carta fluoriesce.
• Dimezzare il pacco di carta.
• Interruftore in pos. 1.
• Introduire la carta l'une après l'altra.

Serbatoio di carta tagliata pieno

• l'apparecchio si spegne.

Dopo aver spento il distruggidocumenti svuotare il serbatoio di raccolta giacché dal spingere varie volte possono originarsi guasti nel funziona-mente del meccanismo di taglio.

• Interruttore a bilico in posizione 2.
• Svuotare il serbatoio di raccolta della carta bianzo.
• Inserire di nuovo il serbatoio di raccolta.

Il contalto del serbatoio di raccolta è intewolta

• l'apparecchio si spelgne.
• Controllare, se il serbatoio di raccolta è inserito bene nel mobile.

In caso di disturbi ulteri prima di avvertire il nostro Servizio Assistenza verifi care:

• Spina elettrica inserta?
• Acceso il distruggidocumenti?
  Motore sovraccarico?

lasciare raffreddare per 15-20 min. circa

8. Manutenzione e cura pulizia

• Spagnere il distruggidocumenti ed estrarre la spina.
• La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. è vietato l'utilizzo di prodotti abrasivi, benzina per smacchiare, benzina o diluenti.

Quando la capacité di taglio inizia a calare oppure l'apparecchio diventa rumoroso (particelle):

• Spagnere l'apparecchio (interruptore a bilico in posizione 2).
• Spruzzare olio da taglio atraverso l'apertura di introduzione della carta per tutte la larghezza della stessa.
• Fare girare i cilindri a coltello in indietro a vuoto per diverse volte (posizione 2). La polvere e le particelle di carta si staccano.

9. Scheda tecnica

Tipodi taglio strisce particelle
Grandezza di taglio (mm) 5,8 3,9 1,9 3,9 x 30	1,9 x 15
Grado di protezione DIN 32757 - 1 2 2 3 3 4
Capacità di taglio (fogli), DIN A4 70 g/m2	22 - 24	16 - 18	12 - 14	12 - 14	9 - 11
802	17 - 19	13 - 15	9 - 12g	m 9 - 11	7 - 9
Peso 11,5 kg 12,5 kg
Velocità di taglio	80 mm/s			90 mm/s
Livello di rumorosità (Corsa a vuoto/Carico)	58 dB(A) / 59 - 63 dB(A)
Formato carta	240 mm
Allacciamento	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Potenza motore Con n. di fogli max.	440 W
Dimensioni largh x prof x alt (mm)	375 x 279 x 583
Capacità del sacco di raccolta	33 l

Con riserva di modiiche tecniche ed estestiche!

Dichiarazione di Conformità CEE

Direttiva sulla macchina 98 / 37 / CEE

Direttiva sulla compatibilità elettromagnetica 89 / 336 / CEE

Direttiva sulla bassa tensione 73 / 23 / CEE

II costruttore HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem

dichiara, che i distruggidocumenti Primo 1401 sono d'accordo con i sopra nominati disposizioni della direttiva comprese delle modifiche inerenti.

Norme e specifiche tecniche applicate:

EN 55014-1:2000 + A1:2001 + A2:2002
EN 55014-2:1997 + A1:2001
EN 60950-1:2001

EN 61000-3-2:2000
EN 61000-3-3:1995 + A1:2001
EN 294:1992

Salem, 02.11.2005

R. qutieiu

Rolf Gasteier - Direttore tecnico

I controllo del tipo di macchina per accertare la conformità con le esigenze della direttiva CE sulle macchine viene eseguito a cura dell'ufficio controlli del comitato specifico „Amministrazione“, settore „Macchine per ufficio e apparecchiature“ presso la mutua assicuratrice di categoria professionale per il settore amministrativo, Deelbögenkamp 4, D-22297 Hamburg.

Questo ufficio controlli è l'ufficio responsabile ai sensi dell'appendice V della direttiva sulle machine CE.
