1401 Office - Paperisilppuri PRIMO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Asiakirjojen tuhoaja
Merkki	Primo
Malli	1401 Office
Leikkaustyyppi	Nauha- tai ristiinleikkaus (versiosta riippuen)
Leikkauskoko (mm)	5,8 / 3,9 / 1,9 (nauha) tai 3,9 x 30 / 1,9 x 15 (ristiin)
Turvallisuustaso DIN 32757-1	2–4 versiosta riippuen
Leikkauskapasiteetti (DIN A4 80 g/m² -arkkeja)	7–24 arkkia versiosta riippuen
Työleveys	240 mm
Säiliön tilavuus	33 litraa
Mitat (P x L x K)	375 x 279 x 583 mm
Paino	11,5 kg (nauha) / 12,5 kg (ristiin)
Sähkösyöttö	230 V, 50 Hz / 100-115 V, 50/60 Hz
Teho	440 W
Leikkausnopeus	80 mm/s (nauha) / 90 mm/s (ristiin)
Melutaso (tyhjänä/kuormitettuna)	58 dB(A) / 59-63 dB(A)
Hyväksytyt materiaalit	Paperi, luottokortit (leikkauskoon mukaan), niitit, paperiliittimet
Tärkeimmät toiminnot	Automaattinen käynnistys/pysäytys, peruutustoiminto (tukkeuman poisto), lapsilukko
Huolto	Leikkuuyksikön säännöllinen öljyäminen erikoisöljyllä (mukana)
Puhdistus	Pehmeä liina ja hajustamaton saippuavesi
Turvallisuus	Automaattinen pysäytys tukkeuman tai täyden säiliön yhteydessä, nesteiltä suojaus
Toimituksen sisältö	Silppuri, 5 jätesäkkiä, 1 öljypullo (50 ml), ohjeet
Valinnaiset lisävarusteet	Jätesäkit (viite 1.661.995.050), öljy 250 ml (viite 1.235.997.401)

Usein kysytyt kysymykset - 1401 Office PRIMO

Mikä on silppurin enimmäiskapasiteetti kerralla syötettävien arkkien määrässä?

Kapasiteetti riippuu mallista. Nauhalekkauksessa se vaihtelee 12–24 arkin välillä leikkausleveyden mukaan. Ristiinleikkauksessa se on 7–19 arkkia. Tarkat arvot ovat teknisissä tiedoissa ohjekirjan taulukossa.

Mitä tehdä paperitukoksen sattuessa?

Käännä kytkin asentoon 2 (peruutus) ja pidä sitä painettuna paperin poistamiseksi. Jaa sitten paperipino kahtia ja syötä arkit yksi kerrallaan. Älä käännä kytkintä vuorotellen asentojen 1 ja 2 välillä, se voi vahingoittaa mekanismia.

Kuinka öljytä leikkuuyksikkö?

Kytke silppuri pois päältä (asento 2). Ruiskuta leikkuuyksikön erikoisöljyä paperinsyöttöaukkoon koko leveydeltä. Anna mekanismin käydä muutaman kerran ilman paperia (asento 2) öljyn levittämiseksi.

Voinko tuhota paperiliittimiä ja niittejä?

Kyllä, kestävä leikkausmekanismi kestää niitit ja paperiliittimet. Vältä kuitenkin suuria määriä kerralla.

Silppuri pysähtyy yhtäkkiä, mitä tehdä?

Mahdollisia syitä: säiliö on täynnä (tyhjennä se), säiliö ei ole oikein paikallaan, moottori on ylikuumentunut (anna jäähtyä 15–20 min), tai on tapahtunut tukos. Tarkista myös, että pistoke on kytketty ja kytkin on asennossa 1.

Mitä materiaaleja voin tuhota turvallisesti?

Silppuri on tarkoitettu tavalliselle paperille. Luottokortit ja kanta-asiakaskortit voidaan tuhota vain leikkauskoilla 1,9 mm / 3,9 mm / 5,8 mm / 3,9x30 mm. Älä tuhoa nauhoja, kaapeleita tai materiaaleja, jotka voivat kiertyä.

Kuinka puhdistaa laitteen ulkopinta?

Ennen puhdistusta sammuta laite ja irrota pistoke. Käytä pehmeää liinaa, joka on kostutettu hajustamattomalla saippuavedellä. Älä käytä hankaavia aineita, bensiiniä tai ohennusaineita.

Mistä löydän sarjanumeron tai tyyppikilven?

Tyyppikilpi (nro 5) sijaitsee laitteen kannen alla. Se ilmoittaa jännitteen, taajuuden ja muut tekniset tiedot.

Mitä tehdä, jos varoitusvalo syttyy?

Varoitusvalo (nro 1) voi ilmaista moottorin ylikuumenemista, tukosta tai täyttä säiliötä. Katso ohjekirjan 'Vianetsintä' -osio ongelman diagnosoimiseksi ja ratkaisemiseksi.

Voinko käyttää silppuria ilman säiliötä?

Ei, silppuri ei toimi, jos silppusäiliö ei ole oikein kosketuksissa. Varmista, että se on oikein paikallaan kaapissa.

KÄYTTÖOHJE 1401 Office PRIMO

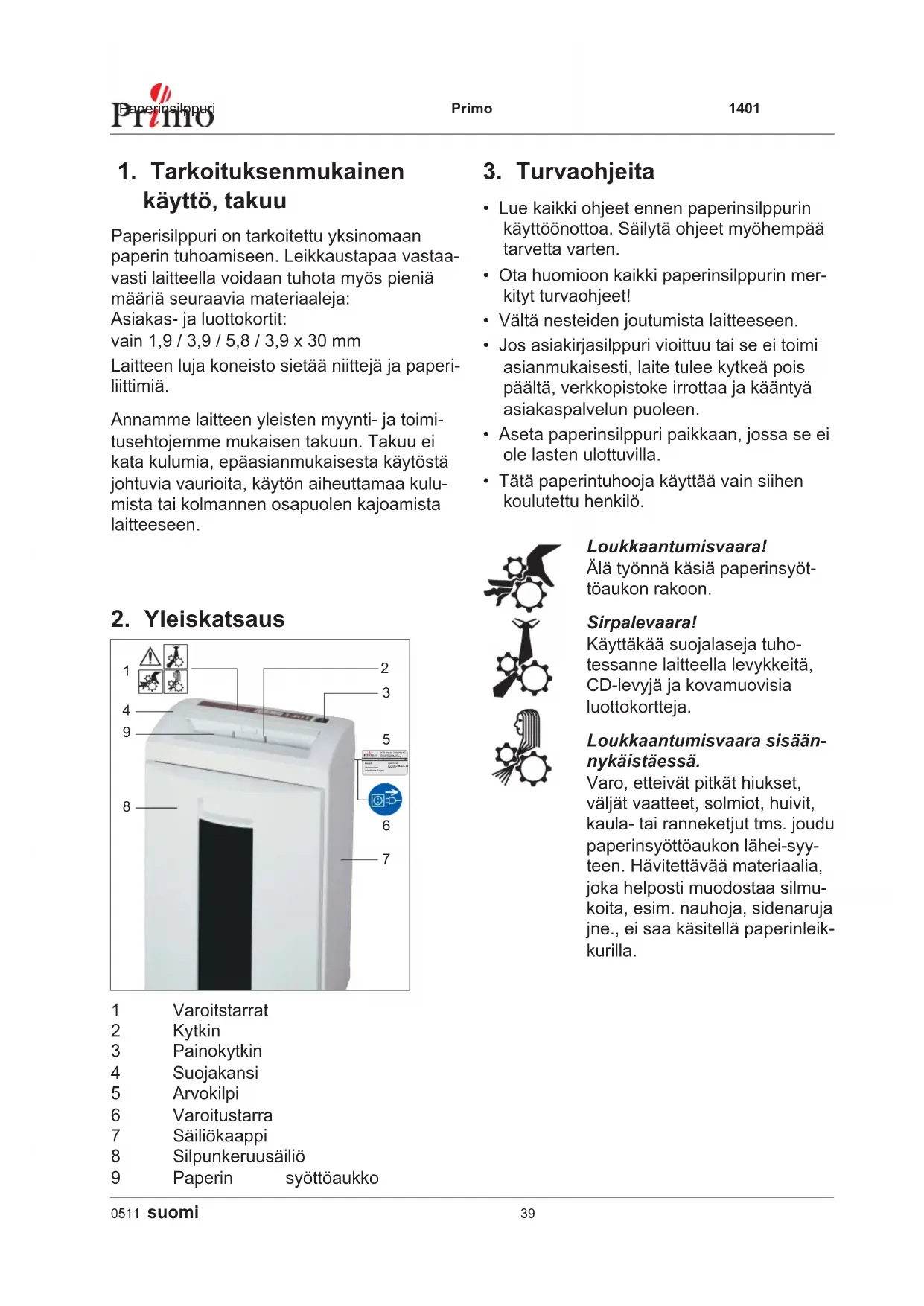

1. Tarkoituksenmukainen käytö, takuu

Paperisilppuri on tarkoitetu yksinomaan paperin tuhoamiseen. Leikkaustapaa vasta-vasti laitteella voidaan tuhota myos pienia määrä seuraavia materiaialeja:

Asiakas- ja luottokortit:
vain 1,9 / 3,9 / 5,8 / 3,9 x 30 mm

Laitteen luja koneisto sietä niittejä ja paperi liittimä.

Annamme laitteen yleisten myynti- ja toimitusehtojemme mukaisen takuun. Takuu ei kata kuluma, epaasianmukaisesta kaytostä johtuvia vaurioita, kayton aiheuttamaa kulumista tai kolmannen osapuolen kajoamista laitteeseen.

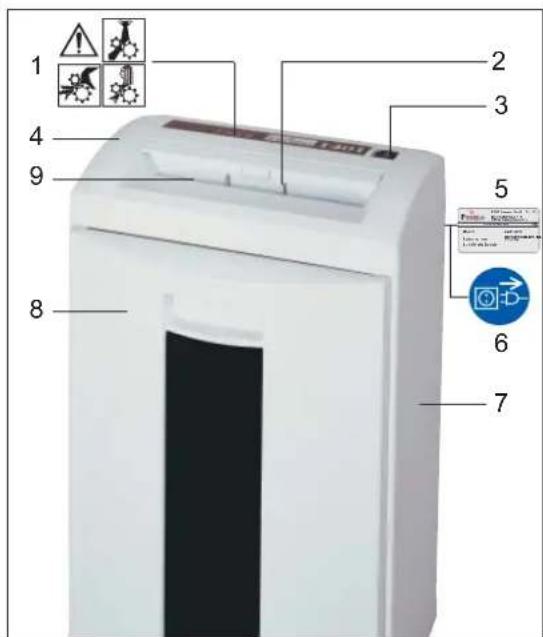

2. Yleiskatsaus

1 Varoitstarrat
2 Kytkin
3 Painokytkin
4 Suojakansi
5 Arvokilpi
6 Varoitustarra
7 Saliokaappi
8 Silpunkeruusäiliö
9 Paperin syottouukko

3. Turvaohjeita

Lue kaikki ohjeet ennen paperinsilppurin kayttoonottoa. Sailyta ohjeet myohempaa tarvetta varten.
- Ota huomioon kaikki paperinsilppurin merkityt turvaohjeet!
Välta nesteiden joutumista laitteseen.
- Jos asiakirjasilppuri vioittuu tai se ei toimi asianmukaisesti, laite tulee kytkeä pois paälta, verkkopistoke irrottaa ja kaantya asiakaspalvelun puoleen.
- Aseta paperinsilppuri paikkaan, jossa se ei ole lasten ulottuvilla.
- Tātāpaperintuhooja kāyttäa vain siihen koulutetu henkilo.

Loukkaantumisvaara!

Alä työnnä käsia paperinsyöttöaukon rakoon.

Sirpalevaara!

Käytäkää suojalaseja tuho-tessanne laitteella levykkeita, CD-levyjä ja kovamuovisia luottokortteja.

Loukkaantumisvaara sisännyväistäessä.

Varo, etteivat pitkät hiukset, valjät vaatteet, solmiot, huvit, kaula- tai ranneketjut tms. joudu paperinsyöttöaukon lahei-syyteen. Havitetävää materiaalia, joka helposti muodostaa silmukoita, esim. nauhoja, sideraruja jne., ei saa käsitetä paperinleikkurilla.

Ennen paikan vaihtoa, puhdistusta tai mitä tahansa paperinleikkurin normalaista kaytostapoikkeavaa toimintaakatkaise laitteen virta ja vedapistoke pistorasiasta.

Korjaus- ja huoltotöitä saavat suorittaa vain:

HSM-asiakaspalvelu
- ammattikoulutuksen saaneet henkilot (esim. sahköalan-henkilot)
- sopimuskumppaniemme huoltoteknikot

4. Toimituksen sisälto

• Paperinsilppuri lutianta-valmiina laatikoon pakattuna
• 5 laskospussia Tilausnro 1.661.995.050
  1 pullo erikoisvoiteluoljya 50 ml (lyhyt sillpu)
  Kayttoohje

Lisātarvikkeet:

• Laskospussia Tilausnro 1.661.995.050
• Pullo erikoisvoiteluöljya (250 ml), 1.235.997.401

5. Kokoaminen

• Laitetta ei saa asettaa lammityspatterin tai muun lammonlahteen lahettyville tai ylapuolle.
• Tuuletusrakoja ei saa peittä. Rakojen ja seinan tai huonekalujen valissä taytyy olla vahintään 10 cm:n vali.
• Pidä huoli siitä, etta verkkopistokkeeseen pääsee helposti käsiki.
• Ole hyvä ja tarkista ennen verkkopistokkeen liittämista,etta sahköverkon jannite ja taajuus vastaavat typpikilvessä ilmoitettuja arvoja.

6. Kayttoönotto

Paperinsilppurin käynnistys

Paina kytkimen reunaa 1.
- Kytkin lukittuu.
- Paperinsilppurion on käytövalmis.

Papir megsemisitese

Syotā laitteeseen paperia (silppu-amisteho katso „TeknuiSETiedot").

Leikkuri käynnistyy kytkimestä automaattisesti.
- Paperi tyontyy leikkuriin ja se silppuuntuu.
Kun paperin syottouukko on jalleen tyhja, teran toiminta pysahtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

Paperinsilppurin virran poiskytkenta

• Paina kytkimen reunaa 2. Kytkin loksahtaa nolla-asentoon.

7. Häiröönpoisto

Paperitukos

Laitteeseen on syotetty kerralla liikaa paperia.

Huom!

Alä paina kytkintä vuorotellen
eteenpän ja taaksepän (reuna 1 / reuna 2):
Leikkuri saattaa vioittua

• Paina kytkimen reunaa 2 pidä alaspainettuna.
  Vedapaperipois.
• Puolita paperipino.
  Paina kytkimen reunaa 1.
• Syöta pperi toisensa jälkeen.

Silpunkeruusäiliö taynnä

• Paperinsilppuri pysahtyy.

Tyhjenna silpunkeruusäiliö aina sen jälkeen kun olet kytkenyt laitteen pois paälta. Muutoin paperin liika syöttö voi aiheuttaa Häiriöitä leikkurin toiminassa.

Paina kytkimen reunaa 2.
Tyhjennà täysi paperinkerusäiliö.

Paperinkeruusäiliö kontakti on keskeytynyt

• Paperinsilppuri pysahtyy.
• Tarkista, onko paperinkerusaillio asettu olkeln alakappeln.

Muunlaisissa hairiotapauksissa tarkasta ennen asiakspalvelumme puoleen kaantymista:

• Onko verkkopistoke pistorasiassa?
• Onko kytkin painettu käyttoasentoon?
• Onko moottori ylikuormitetti?
  anna jäahtyän. 15 - 20 min.

8. Huolto ja hoito

Puhdistus:

• Kytkekää asiakirjasilppuri pois pälta, irrottakaa verkkopistoke.
• Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Hankausaineiden, puhdistusbensiin, bensiin tai tinnerin kayttö on kielletty.

Kun Iaitteen silppuamisteho heikkenee tai melutasao kohoa (lyhytsillpu):

• Paperinsilppurin virran poiskyt-kentä: Paina kytkimen reunaa 2
  Ruiskuta teralle paperinsyottouakon kautta erikoisvoiteluoljyateran koko leveydelta.
• Käytä terää useaan kertaan eteenpän ja taaksepän syöttamattä paperia (reuna 2). Paperipoly ja muut hiukkaset poistuvat.

9. Tekniset tiedot

Silppuamismuoto Suikale Lyhyt silppu
Silpun koko (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 1	5
Turvaluokitus DIN 32757 - 1 2 2 3 3 4
Silppuamisteho (arkkia), DIN A4 70 g/m² 80 g/m²	22 - 24 17 - 19	16 - 18 13 - 15	12 - 14 9 - 12	12 - 14 9 - 11	9 - 11 7 - 9
Paino	11,5 kg			12,5 kg
Silppuamisnopeus	80 mm/s			90 mm/s
Melutaso (Tyhjäkányti / Kuorma)	58 dB(A) / 59 - 63 dB(A)
Työleveys	240 mm
Liitäntä	230 V, 50 Hz 100 V, 50/60 Hz - 115 V, 60 Hz
Teho maksimaalinen arkkimaara	440 W
Mitat L x S x K (mm)	375 x 279 x 583
Silpunkeruupussin tilavuus	33 l

Oikeus teknisin ja optisin muutoksiin pidatetaa.

EU Vaatimustemmukaisuusvakuutus

Konedirektiivi 98/37/EEC

Sähkomagneettista yhteensopivuutta koskeva direktiivi 89 / 336 / EEC

Matalajannitedirektiivi 73/23/EEC

ilmoitamme kunnioittavasti, etta kuvatut paperinsilppurii Primo 1401 vastaavat EC konedirektiivia mukaanlukien kaikkia asianmukaiset muutokset.

Sovelletut standardit ja teknitset spesifikaatiot:

EN 55014-1:2000 +A1:2001 +A2:2002
EN55014-2:1997+A1:2001
EN 60950-1:2001

EN61000-3-2:2000
EN 61000-3-3:1995 +A1:2001
EN 294:1992

Salem, 02.11.2005

R. qutieiu

Rolf Gasteier - Tekninen johta

Konetypin yhtapitavyyden EU-konedirektiivien vaatimusten kanssa tarkastaa alan tarkistuslautakunta „Hallinto“/toimialan „Konttorikoneet ja -laitteet" tarkistuskohe Deiwaltungs-Berufsgenossschaft, Deelbogenkamp 4, D-22297 Hamburg. Tämä tarkistuskohe de on EU-konedirektiivien liitteen V mukaisesti patevä virasto.
