BRUKSANVISNING 1401 Office PRIMO

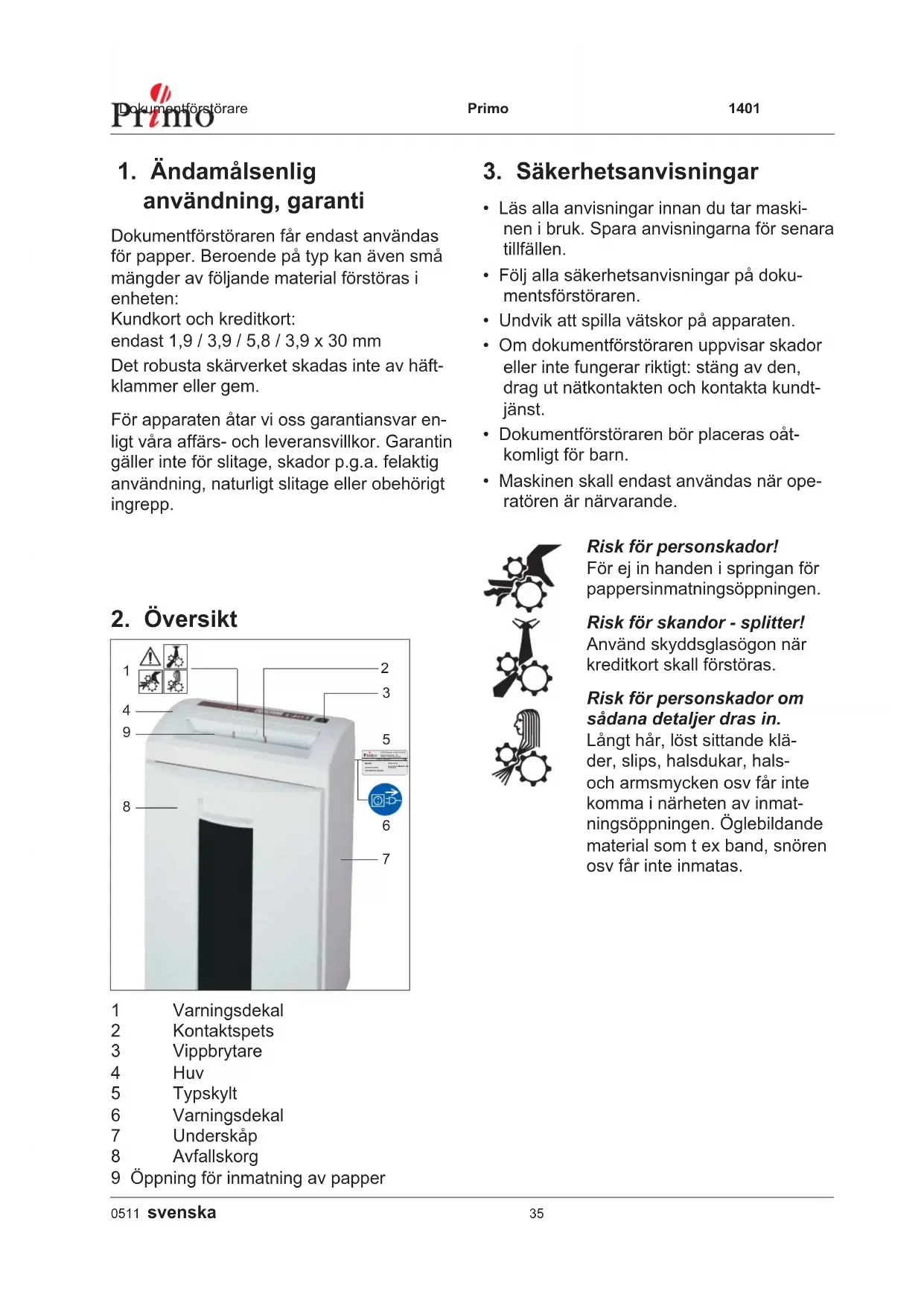

1. Ändamåsenlig användning, garanti

Dokument Förstöraren fär endast användas för papper. Beroende på typ kan även små mängder av följande material Förstöras i encheten:

Kundkort och kreditkort:
endast 1,9 / 3,9 / 5,8 / 3,9 x 30 mm

Det robusta skärverket skadas inte av haftklammer eller gem.

For apparaten atar vi oss garantiansvar enligt vara affars- och leveransvillkor. Garanting galler inte for slitage, skador p.g.a. felaktig anvandning, naturligt slitage aller obehört ingrepp.

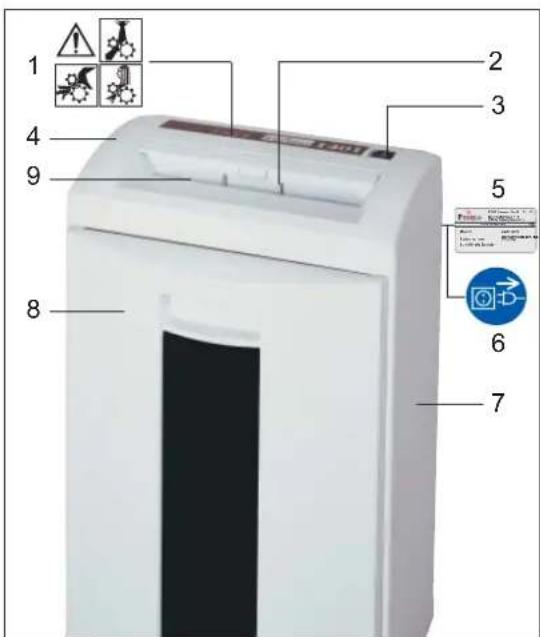

2. Översikt

1 Varningsdekal
2 Kontaktspets
3 Vippbrytare
4 Huv
5 Typskylt
6 Varningsdekal
7 Underskap
8 Avfallskorg
9 Oppning for inmatning av pappers

• Läs alla anvisningar innan du tar maskinen i bruk. Spara anvisiningarna for senara tillfällen.
  Följ alla sakerhetsanvisningar pa dokumentsforstöraren.
• Undvik att spilla vätskor på apparaten.
• Om dokument Förstöraren uppvisar skador aller inte fungerar riktigt: stäng av den, drag ut nätkontakten och kontakta kundt-jänst.
• Dokumentforstöraren bör placeras öktomligt für barn.
• Maskinen skull endast anvandas nar operatoren ar narvarande.

Risk for personskador!

För ej in handen i springan for pappersinmatningsöppningen.

Använd skyddsglasogon nar kreditkort skall forstöras.

Risk for personskador om sabana detaljer dras in.

Längt här, lös tittande kläder, slips, halsdukar, hals-och armsmycken osv fär inte komma i narheten av inmatningsöppningen. Oglebildende material som tex band, snoren osv fär inte inmatas.

Innan maskinen rengörs aller omplaceras och fore alla andra aktivitet utover dokumentforsorarans normala bruk:

Slå av apparaten och dra ut nätstickproppen.

Skötsel- och underhälls-arbeten fär genomforas endast av:

HSM-personal
- speziellt utbildad personal (tex elinstaller)
- vara partners tekiska service.

4. Leveransomfang

• Dokumentförstörare Förpackad i kartong, klar for anslutning
• 5 st sidoveckade säckar
• En fl aska specialolja for skärblocket I 50 ml (Nedskärning till partiklar)
• Bruksanvising

Tillbehör:

• Sidoveckade sacker, Beställnr. 1.661.995.050
  Flaska specialolja for skärblocket I (250 ml), Beställnr. 1.235.997.401

5. Uppställning

Apparaten far inte placeras i narheten av aller ovanpääett värmelement aller en annan värmekälla.
- Luftslitsarna fär inte täckas över, dokument Förstörarens avständ till vöggen ellertill mobler maste vara minst 10 cm.
- Se till att nätkontaken finns lätt tillgänglig.
- Var god, kontrollera att elnätets spanning och frekvens överensstämmer med uppgiffterna på typskylten, innan nätkontakten ansluts.

6. Idrifttagande

Tillslagning av dokumentforstöraren

Tryck in vippbrytarens position 1.

Vippbrytaren hakar i.
- Dokumentförstöraren ar driftklar.

Skärning av papper

Mata in papper (skärproduktivitet se „Tekniska data").

• Kontaktspetsen startup skärverket automatiskt.
• Papperet dras in i skärverket och forstör.
  När inmatningsöppningen ar friigen stannar skärverket automatiskt after ca 3 sec. och Återgår till viloläge.

Fråslagning av dokument Förstöraren

Tryck kort pa vippbrytarens position 2.

Vippbrytaren Återgår till nolläge.

7. Störningsåtgård

Pappersstockning

För mycket papper har matas in på engang.

Viktigt！

Tryck inte omväxlande på vippbrytarens position 1- position 2 fram-tillbaka: Skärvärket kan forstöras.

• Tryck in vippbrytarens position 2 och hallden intryckt.
• Papperet matas ut.
• Halvera den inmatade mängden.
  Tryck in vippbrytarens position 1.
• Mata in papperet i minre portioner.

När Avfallskorg ar full

• Dokument Förstöraren slås av.

Töm alltid pappersbehällaren när du har stängt av dokument Förstöraren.

Annars kan skärverket utsattas for FunktionstörningarRARY fortsetter att mata in papper.

Tryck kort pa vippbrytarens position 2.
Töm avfallskorgen.

Avfallskorgkontaktbruten

• Dokumentfürstöraren slås av.
• Kontrollera om avfallskorgen ar i ratt Lage.

Var god, kontrollera foljande vid eventuella andra störningar innan var kundtjanst kontaktas:

• Har nätstickproppen stuckits in ordentigt?
• Ar dokumentforstöraren tillslagen?
• Har motorn overbelastats?

Lat motorn kylas av i ca 15-20 min.

8. Underhäll och skötsel

Rengöring:

• Stäng av dokument Förstöraren, drag ut nätkontakten.
• Använd endast en mjuk trasa och milt tvålvatten for rengöringen. Skurmedel, tvättbensin, bensin eller fortunnare fär inte användas.

När skärproduktiviteten minskareller vid ljudalstring (Nedskärning till partiklar):

• Fränslagning av dokument Förstö-raren: Tryck kort på vippbrytarens position 2.
• Specialolja for skärblocken sprutas in genom inmatningsöppin-gen på skärverkets knivvalsar.
• Låt skärverket gå tillbaka fl eragängerutan pappersinmatning (Position2).Pappersdamm och partiklar loses frän skärverket.

9. Tekniska data

Skärssätt Nedskärning till strimlor Nedskärning till partiklar
Skärstorlek (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15	5
Säkerhetsnivå DIN 32757 - 1 2 2 3 3 4
Skärproduktivitet (blad), DIN A4 70 g/m 280 2	22 - 2417 - 19	16 - 1813 - 15	12 - 149 - 12 g	12 - 14m 9 - 11	9 - 117 - 9
Vikt	11,5 kg			12,5 kg
Skärhastighet	80 mm/s			90 mm/s
Ljudnivå (Tomgång / last)	58 dB(A) / 59 - 63 dB(A)
Arbetsbredd	240 mm
Anslutting	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Effekt vid max. antal blad	440 W
Mätt b x d x h (mm)	375 x 279 x 583
Uppsamlingssäckens volym	33 l

Tekniska och optiska andringar forbehalle.

Tillverkardeklaration

deklarerar hermedatt dokumentforstörare modell Primo 1401 overensstämmer med oven namnda direktiv inklusive alla relevanta andringar.

Tillampade standarder och teknska specifikationer:

EN55014-1:2000+A1:2001+A2:2002
EN55014-2:1997+A1:2001
EN 60950-1:2001

EN61000-3-2:2000
EN 61000-3-3:1995 +A1:2001
EN 294:1992

Salem, 02.11.2005

R. Guineau

Rolf Gasteier - Teknisk chef

Provning av maskintypens overensstammelse med kraven i EG-direktivet for maskiner utfors av facutskottet „Administration“/ provningsenheten for „Kontorsmaskiner och kontorsapparater“ inom Administrativa yrkesforbundet, Verwaltungs-Berufsgenossenschaft, Deelbogenkamp 4, D-22297 Hamburg. Denna provningsenet ar ansvarig i enlight med bilaga V i EG-direktivet for maskiner.
