Produkttyp	Dokumentförstörare
Märke	Primo
Modell	1800 Office
Mått (L x B x H)	401 x 272 x 727 mm
Vikt	19 kg (remskärning) / 20 kg (korskärning)
Strömförsörjning	230 V, 50 Hz
Effekt	440 W
Skärningstyp	Remskärning eller korskärning
Skärstorlek	5,8 mm / 3,9 mm (remskärning); 3,9 x 30 mm / 1,9 x 15 mm (korskärning)
Kapacitet ark (70 g/m²)	22-24 (rem 5,8); 16-18 (rem 3,9); 12-14 (kors 3,9x30); 9-11 (kors 1,9x15)
Skärhastighet	80 mm/s (remskärning) / 90 mm/s (korskärning)
Arbetsbredd	240 mm
Behållarvolym	48 L
Ljudnivå	53 dB(A) tomgång, 59-63 dB(A) belastad
Säkerhet	Indikatorlampor, automatisk stopp, dörrkontakt
Underhåll	Olja skärenheten med specialolja; rengör med mjuk trasa och tvålvatten
Medföljande tillbehör	5 papperspåsar, 1 flaska olja 50 ml
Garanti	Enligt allmänna försäljningsvillkor
Certifieringar	CE, EN-standarder

Vanliga frågor - 1800 Office PRIMO

Hur startar man dokumentförstöraren Primo 1800 Office?

Sätt vippströmbrytaren i läge 1. Den gröna indikatorn tänds och apparaten är i standby. För in papperet i öppningen för att starta automatisk förstöring.

Vad gör man vid pappersstopp?

Håll strömbrytaren i läge 2 för att backa papperet. Dela högen i två delar och mata in arken ett i taget i läge 1. Växla inte strömbrytaren fram och tillbaka för att undvika skador på mekanismen.

Vilken är den maximala mängden ark som kan förstöras på en gång?

Det beror på skärningstypen. För papper 70 g/m²: upp till 24 ark i remskärning 5,8 mm, 18 i remskärning 3,9 mm, 14 i korskärning 3,9x30 mm och 11 i korskärning 1,9x15 mm.

Kan jag förstöra kreditkort med denna förstörare?

Ja, du kan förstöra kredit- och lojalitetskort. Skärstorleken för kort är 3,9 / 5,8 / 3,9 x 30 mm beroende på skärningstyp. Använd skyddsglasögon för att undvika splitter.

Hur oljar man skärenheten på förstöraren?

Stäng av apparaten och dra ur kontakten. Injicera specialolja i pappersinmatningsöppningen över hela bredden. Sätt på apparaten i läge 2 utan papper för att fördela oljan. Upprepa vid behov.

Vad betyder indikatorlamporna på kontrollpanelen?

Den gröna lampan indikerar att apparaten är redo. Den röda lampan kan indikera full behållare eller dåligt stängd lucka. Se manualen för mer information.

Hur rengör man utsidan av förstöraren?

Dra ur kontakten. Använd en mjuk trasa och icke-korrosiv tvålvatten. Använd inte slipmedel, bensin eller thinner.

Varför stannar förstöraren plötsligt?

Det kan bero på full behållare (röd lampa), öppen lucka, överhettad motor eller pappersstopp. Kontrollera dessa punkter och låt svalna i 15-20 minuter om nödvändigt.

Kan jag mata in gem och häftklamrar i förstöraren?

Ja, den robusta skärmekanismen tål häftklamrar och gem. Undvik dock att förstöra föremål som kan trassla in sig, som band eller bindningsmaterial.

Vad gör man om motorn överhettas?

Apparaten stannar automatiskt. Stäng av den och dra ur kontakten. Låt motorn svalna i cirka 15-20 minuter innan du använder den igen.

BRUKSANVISNING 1800 Office PRIMO

svenska: Dokumentförstörare Primo 1800....35 – 38

suomi: Paperinsilppuri Primo 1800....39 – 42

Primo

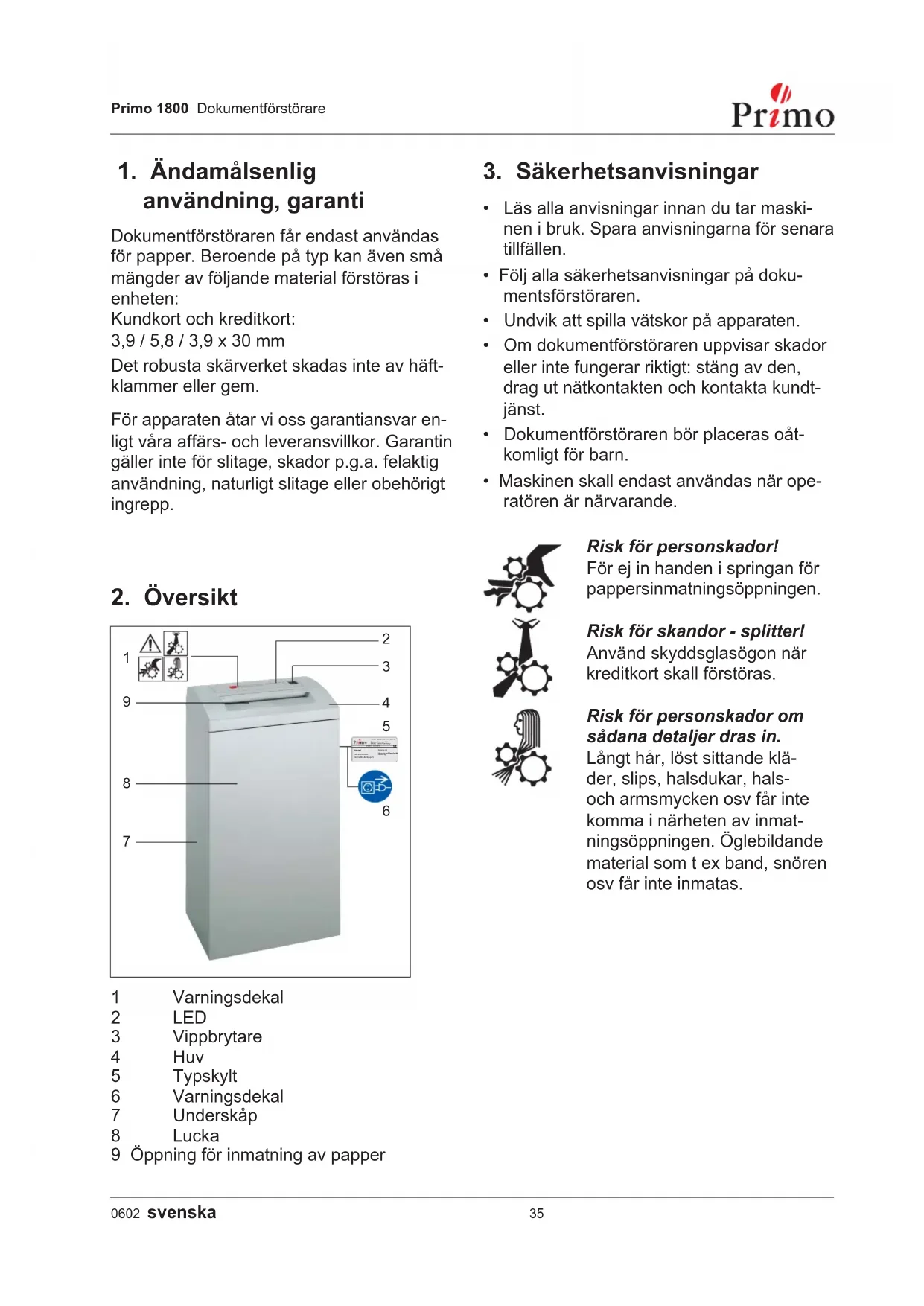

1. Ändamålsenlig användning, garanti

Dokumentförstöraren får endast användas för papper. Beroende på typ kan även små mängder av följande material förstöras i enheten:

Kundkort och kreditkort:

Det robusta skärverket skadas inte av häftklammer eller gem.

För apparaten åtar vi oss garantiansvar enligt våra affärs- och leveransvillkor. Garantin gäller inte för slitage, skador p.g.a. felaktig användning, naturligt slitage eller obehörigt ingrepp.

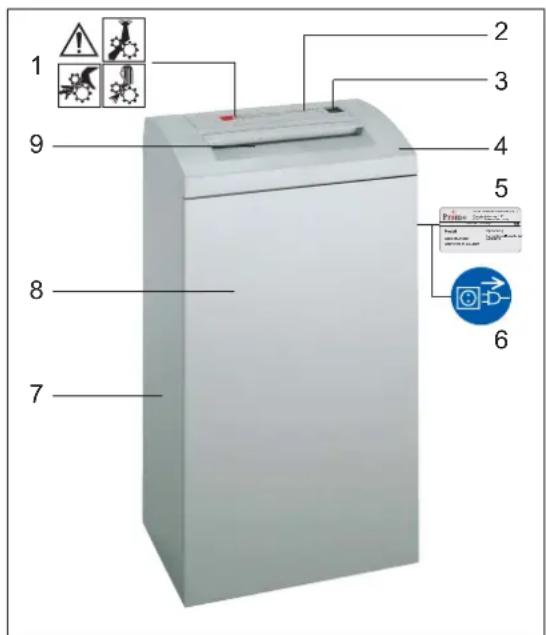

1. Översikt


1 Varningsdekal
2 LED
3 Vippbrytare
4 Huv
5 Typskylt
6 Varningsdekal
7 Underskåp
8 Lucka
9 Öppning för inmatning av papper

• Läs alla anvisningar innan du tar maskinen i bruk. Spara anvisningarna för senara tillfällen.
• Följ alla säkerhetsanvisningar på dokumentsförstöraren.
• Undvik att spilla vätskor på apparaten.
• Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt: stäng av den, drag ut nätkontakten och kontakta kundtjänst.
• Dokumentförstöraren bör placeras oåtkomligt för barn.
• Maskinen skall endast användas när operatören är närvarande.

Risk för personskador!

För ej in handen i springan för pappersinmatningsöppningen.

Risk för skandor - splitter!

Använd skyddsglasögon när kreditkort skall förstöras.

Risk för personskador om sådana detaljer dras in.

Långt hår, löst sittande kläder, slips, halsdukar, hals- och armsmycken osv får inte komma i närheten av inmatningsöppningen. Öglebildande material som t ex band, snören osv får inte inmatas.

Innan maskinen rengörs eller omplaceras och före alla andra aktiviteter utöver dokumentförstörarans normala bruk:

Slå av apparaten och dra ut nätstickproppen.

Skötsel- och underhålls-arbeten får genomföras endast av:

• HSM-personal
• speciellt utbildad personal (t ex elinstallatör)
• våra partners tekniska service.

4. Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning
• 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör:

• Sidoveckade säckar, Beställnr. 1.661.995.050
• Flaska specialolja för skärblocket I (250 ml), Beställnr. 1.235.997.401

5. Uppställning

• Apparaten får inte placeras i närheten av eller ovanpå ett värmelement eller en annan värmekälla.
• Luftslitsarna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 10 cm.
• Se till att nätkontaken fi nns lätttillgänglig.
• Var god, kontrollera att elnätets spänning och frekvens överensstämmer med upp-gifterna på typskylten, innan nätkontakten ansluts.

6. Idrifttagande

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens position 1.
  • Vippbrytaren hakar i.
• Den gröna LED lyser.
• Dokumentförstöraren är driftklar.

Skärning av papper

Mata in papper (skärproduktivitet se „Tekniska data“).

- Söndertuggningen startas via en fotocell i inmatningsöppningen.

- När inmatningsöppningen är fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

Frånslagning av dokumentförstöra- ren

- Tryck kort på vippbrytarens position 2.

- Vippbrytaren återgår till nolläge.

7. Störningsåtgärd

Pappersstockning

För mycket papper har matas in på en gång.

Viktigt!

Tryck inte omväxlande på vipp-brytarens position 1- position 2 fram-tillbaka: Skärvärket kan förstöras.

• Tryck in vippbrytarens position 2 och håll den intryckt.
• Papperet matas ut.
• Halvera den inmatade mängden.
• Tryck in vippbrytarens position 1.
• Mata in papperet i mindre portioner.

När Avfallskorg är full

• Symbolen på manöverpanelen lyser rött.
• Dokumentförstöraren slås av.

Töm alltid pappersbehållaren när du har stängt av dokumentförstöraren.

Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

• Tryck kort på vippbrytarens position 2.
• Byt uppsamlingssäcken. Spän in en ny uppsamlingssäck.

Dörrkontakt avbruten

• Symbolen på manöverpanelen lyser rött.
• Dokumentförstöraren slås av.
• Stäng frontlukkan.

Var god, kontrollera följande vid eventuella andra störningar innan vår kundtjänst kontaktas:

• Har nätstickproppen stuckits in ordentligt?
• Är dokumentförstöraren tillslagen?
• Har motorn överbelastats?
  Låt motorn kylas av i ca 15-20 min.

8. Underhåll och skötsel

Rengöring:

• Stäng av dokumentförstöraren, drag ut nätkontakten.
• Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Skurmedel, tvättbensin, bensin eller förtunnare får inte användas.

När skärproduktiviteten minskar eller vid ljudalstring (Nedskärning till partiklar):

• Frånslagning av dokumentförstöraren: Tryck kort på vippbrytarens position 2.
• Specialolja för skärblocken sprutas in genom inmatningsöppningen på skärverkets knivvalsar.
• Låt skärverket gå tillbaka fl era gånger utan pappersinmatning. (Position2)
• Pappersdamm och partiklar löses från skärverket.

9. Tekniska data

Skärsätt		Nedskärning till strimlor		Nedskärning till partiklar
Skärstorlek (mm)		5,8	3,9	3,9 x 30	1,9 x 15
Säkerhetsnivå DIN 32757 – 1		2	2	3	4
Skärproduktivitet (blad), DIN A4	70 g/m2	22 - 24	16 - 18	12 - 14	9 - 11
	80 g/m2	17 - 19	13 - 15	9 - 11	7 - 9
Skärhastighet		80 mm/s		90 mm/s
Vikt		19 kg		20 kg
Ljudnivå (Tomgång / last)		53 dB(A) / 59 - 63 dB(A)
Arbetsbredd		240 mm
Anslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal blad		440 W
Mått b x d x h (mm)		401 x 272 x 727
Uppsamlingssäckens volym		48 l

Tekniska och optiska ändringar förbehälle.

Tillverkardeklaration

Som tillverkare HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem deklarerar härmedatt dokumentförstörare modell Primo 1800 överensstämmer med ovan nämnda direktiv inklusive alla relevanta ändringar.

Tillämpade standarder och tekniska specifi kationer:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.07.2003

R. Guetteier

Rolf Gasteier - Teknisk chef

Provning av maskintypens överensstämmelse med kraven i EG-direktivet för maskiner utförs av fackutskottet „Administration“/provningsenheten för „Kontorsmaskiner och kontorsapparater“ inom Administrativa yrkesförbundet, Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Denna provningsenhet är ansvarig i enlighet med bilaga V i EG-direktivet för maskiner.
