Produkttyp	Dokumentförstörare
Märke	PRIMO
Modell	2600 Office
Skärtyp	Remsskärning eller korsskärning (beroende på version)
Skärstorlek (mm)	5,8 / 3,9 / 1,9 (remsor); 3,9x30 / 1,9x15 / 0,78x11 / 1x5 (kors)
Skärkapacitet (ark 70 g/m²)	4 till 30 ark beroende på skärtyp
Säkerhetsnivå DIN 32757-1	2 till 6 (Level 6 HSM) beroende på version
Arbetsbredd	255 mm
Skärhastighet	120 till 130 mm/s
Behållarvolym	76 liter
Ljudnivå	60-64 dB(A) tomgång, 64-70 dB(A) under belastning
Elanslutning	230 V, 50 Hz (versioner 100-115 V finns)
Maximal effekt	670 W
Vikt	26 till 30 kg beroende på version
Mått (B x D x H)	448 x 347 x 773 mm
Förstörbara material	Papper, häftklamrar, gem, kreditkort, CD, disketter (beroende på version)
Leveransinnehåll	Förstörare, 5 avfallspåsar, skärolja (50 ml), bruksanvisning
Underhåll	Olja skärenheten regelbundet med specialolja
Rengöring	Mjuk trasa och icke-korrosivt såpvatten
Säkerhet	Automatisk avstängning vid öppen lucka, överhettningsskydd
Garanti	Enligt allmänna försäljningsvillkor
Reservdelar	Påsar, skärolja finns som tillbehör

Vanliga frågor - 2600 Office PRIMO

Hur avlägsnar man papper som fastnat i förstöraren?

Ställ strömbrytaren i läge 2 och håll den intryckt för att backa papperet. Dela pappersbunten i två och mata in arken ett i taget i läge 1. Växla inte snabbt mellan lägena för att undvika skada på mekanismen.

Vad gör man när den röda lampan lyser?

Den röda lampan indikerar att uppsamlingsbehållaren är full eller att luckan inte är ordentligt stängd. Töm behållaren eller kontrollera att frontluckan är korrekt stängd. Efter tömning startar du apparaten igen.

Hur oljar man skärenheten?

Stäng av och dra ur kontakten. Injicera HSM specialolja i pappersinmatningsöppningen över hela bredden. Sätt strömbrytaren i läge 2 och låt mekanismen gå utan papper flera gånger för att fördela oljan.

Vilka typer av dokument kan jag förstöra?

Förstöraren är avsedd för papper, häftklamrar och gem. Beroende på skärversionen kan du även förstöra kreditkort (fina skär) och CD/DVD (skär 3,9/5,8 mm). För versioner med säkerhetsnivå Level 6, ta bort häftklamrar och gem.

Vilka säkerhetsåtgärder bör jag vidta?

Stoppa aldrig in händerna i öppningen. Håll långt hår, slipsar och halsdukar borta. Använd inte i närheten av barn. Använd skyddsglasögon vid förstöring av CD eller kreditkort. Dra ur kontakten före rengöring eller underhåll.

Förstöraren stannar under användning, varför?

Det kan bero på överbelastning (för många ark) eller motoröverhettning. Låt svalna i 15-20 minuter. Kontrollera också att luckan är ordentligt stängd och att behållaren inte är full.

Kan jag förstöra disketter?

Ja, endast för förstörare med 5,8 mm skär. Disketterna måste matas in en och en.

Hur rengör jag apparaten?

Dra ur kontakten. Använd en mjuk trasa fuktad med icke-korrosivt såpvatten. Använd inte lösningsmedel, bensin eller thinner. Häll inte vätska i öppningen.

Vad är behållarens kapacitet?

Behållaren har en kapacitet på 76 liter, vilket innebär att du tömmer den mer sällan.

Var kan jag hitta reservdelar eller tillbehör?

Avfallspåsar (art.nr 1.133.995.000) och specialolja 250 ml (art.nr 1.235.997.401) finns som tillbehör. Kontakta HSM kundservice eller en auktoriserad återförsäljare.

BRUKSANVISNING 2600 Office PRIMO

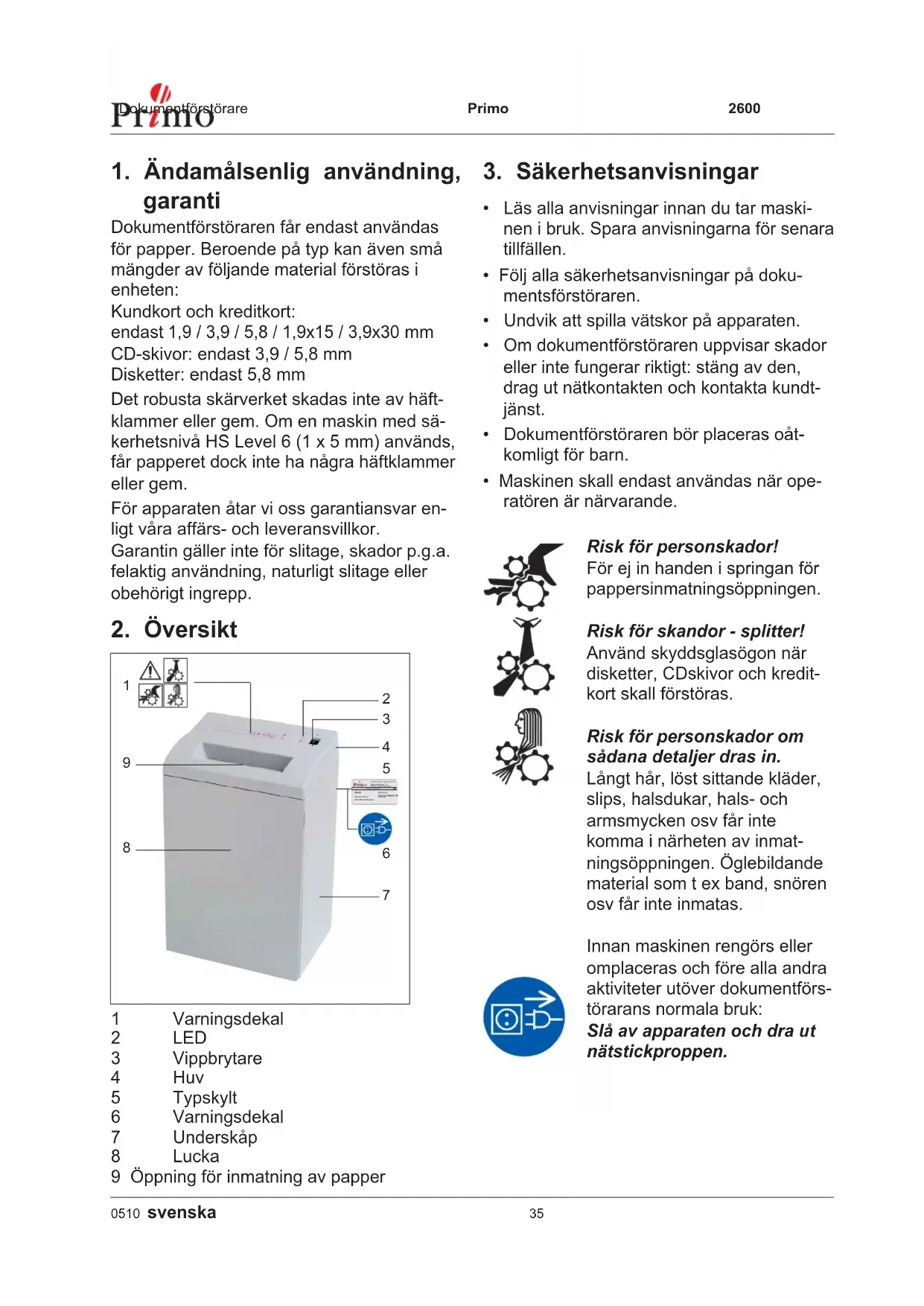

1. Ändamåsenlig användning, garanti

Dokumentforstöraren fär endast användas for papper. Beroende på typ kan även små mängder av foljande material forstöras i encheten:

Kundkort och kreditkort:

endast 1,9 / 3,9 / 5,8 / 1,9x15 / 3,9x30 mm

CD-skivor:endast3,9/5,8mm

Disketter:endast 5,8 mm

Det robusta skärverket skadas inte av häftklammer aller gem. Om en maskin med sakerhetsniva HS Level 6 (1 x 5 mm) används, fär papperet dock inte ha nagra häftklammer aller gem.

For apparaten atar vi oss garantiansvar enligt vara affars- och leveransvillkor.

Garantin gäller inte För slitage, skador p.g.a. felaktig användning, naturligt slitage eller obehörigt ingrepp.

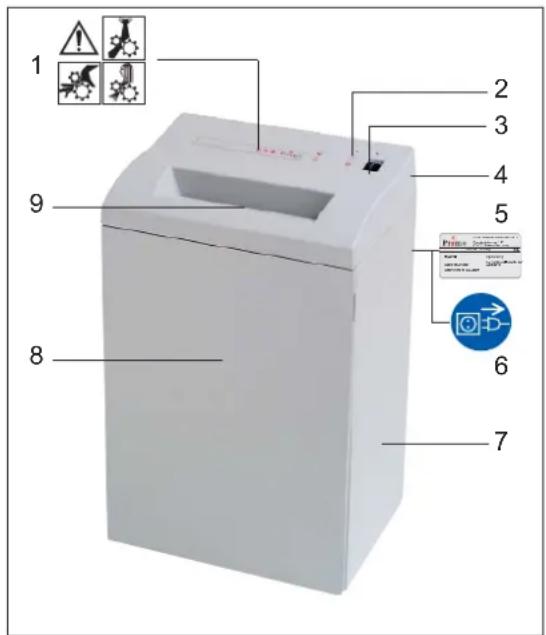

2. Oversikt

1 Varningsdekal
2 LED
3 Vippbrytare
4 Huv
5 Typskylt
6 Varningsdekal
7 Underskap
8 Lucka
9 Oppning for inmatning av papper

• Läs alla anvisningar innan du tar maskinen i bruk. Spara anvisiningarna for segara tillfällen.
  Följ alla sakerhetsanvisningar på dokumentsförstöraren.
• Undvik att spilla vātskor på apparaten.
• Om dokument Förstöraren uppvisar skador aller inte fungerar riktigt: stäng av den, drag ut nätkontakten och kontakta kundt-jänst.
• Dokumentförstöraren bör placeras öktomglich für barn.
• Maskinen skall endast anvandas nar operatoren ar narvarande.

Risk for personskador!

För ej in handen i springan for pappersinmatningsöppningen.

Använd skyddsglasogon när disketter, CDskivor och kreditkort skall forstöras.

Risk for personskador om** sādana detaljer dras in.

Längt här, lõst sittande kläder, slips, halsdukar, hals- och armsmycken osv fär inte komma i narheten av inmatningsöppningen. Öglebildende material som tex band, snoren osv fär inte inmatas.

Innan maskinen rengörs aller omplaceras och fore alla andra aktivitet utover dokumentforsorarans normala bruk:

Slå av apparaten och dra ut nätstickproppen.

Skötsel- och underhälls-arbeten fär genomforas endast av:

HSM-personal
- speciellt utbildad personal (tex elinstaller)
- vara partners tekiska service.

5. Idrifttagande

Tillslagning av dokumentförstöraren

Tryck in vippbrytarens position 1.
Vippbrytaren hakar i.
Den grona LED lyser.
- Dokumentförstöraren ar driftclar.

4. Uppställning

• Apparaten fär inte placeras i närheten av eller ovanpå att värmelement aller en annan värmekälla.
• Luftslitsarna fär inte täckas över, dokument Förstörarens avständ till vöggen eller till mobler mastevara minst 10 cm.
• Se till att nätkontaken finns lätt tillgänglig.
• Var god, kontrollera att elnätets spanning och frekvens överensstämmer med uppgifterna på typskylten, innan nätkontakten ansluts.

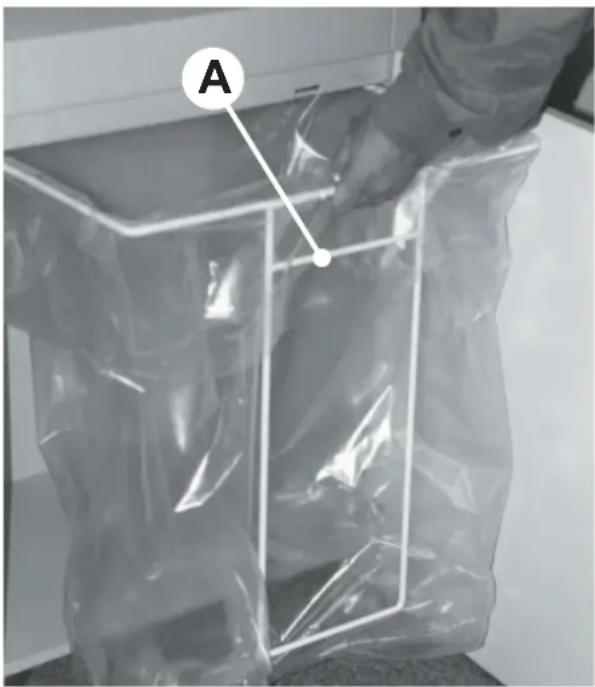

• After att säcken für klippavfall har spänts fast, skjut in ramen (bygel A pekar mot skåpets framsida) i stryrskenanigen.

Skärning av papper

Mata in papper (skärproduktivitet se „Tekniska data").

• Sonderechtugngingen startas via en fotocell i inmatningsöppningen.
• När inmatningsöppningen ar friigen stannar skärverket automatiskt after ca 3 sec. och atergår till viloläge.

Frånslagning av dokument Förstöraren

Tryckort pa vippbrytarens position 2.
Vippbrytaren atergar till nollage.

6. Leveransomfang

• Dokumentförstörare Förpackad i kartong, klar for anslutning
• 5 st sidoveckade säckar
  En fl aska specialolja for skärblocket I 50 ml (Nedskärning till partiklar)
• Bruksanvising

Tillbehör:

• Sidoveckade sacker, Beställnr. 1.133.995.000
  Flaska specialolja for skärblocket I (250 ml), Beställnr. 1.235.997.401

7. Störningsåtgård

Pappersstockning

För mycket papper har matas in på engang.

Viktigt！

Tryck inte omväxlande på vippbrytarens position 1- position 2fram-tillbaka: Skärvärket kan forstöras.

Tryck in vippbrytarens position 2 och hallden intryckt.

• Papperet matas ut.

• Halvera den inmatade mängden.

Tryck in vippbrytarens position 1.

• Mata in papperet i minre portioner.

När Avfallskorg ar full

• Symbolen på manöverpanelen lyser rött.

• Dokumentförstöraren slås av.

Töm alltid pappersbehällaren när du har stängt av dokument Förstöraren.

Annars kan skärverket utsattas for FunktionstörningarRARY fortsetter att mata in papper.

Tryckort pa vippbrytarens position 2.

• Byt uppsamlingssäcken. Span in en ny uppsamlingssäck.

Dorrkontakt avbruten

• Symbolen på manöverpanelen lyser rött.

• Dokumentförstöraren slås av.

• Stäng frontlukkan.

Var god, kontrollera foljande vid eventuella andra störningar innan var kundtjanst kontaktas:

• Har nätstickproppen stuckits in ordentigt?
• Ar dokumentforstöraren tillslagen?
• Har motorn overbelastats?

Lat motorn kylas av i ca 15-20 min.

8. Underhäll och skötsel

Rengöring:

• Stäng av dokument Förstöraren, drag ut nätkontakten.
• Använd endast en mjuk trasa och milt tvålvatten for rengöringen. Skurmedel, tvättbensin, bensin eller fortunnare fär inte användas.

När skärproduktiviteten minskareller vid ljudalstring (Nedskärning till partiklar):

• Franslagning av dokumentforstö-raren: Tryck kort på vippbrytarens position 2.
• Specialolja for skärblocken sprutas in genom inmatningsöppin-gen på skärverkets knivvalsar.
  Lat skarverket gà tillbaka fl eragangerutan pappersinmatning. (Position2)
• Pappersdamm och partiklar loses fran skärverket.

9. Tekniska data

Skärssätt	Nedskärning till strimlor			Nedskärning till partiklar
Skärstorlek (mm)	5,8	3,9	1,9	3,9x30	1,9x15	0,78x11	1x5
Säkerhetsnivå DIN 32757 - 1	2	2	3	3	4	5	Level 6*
Skärproduktivitet (blad), DIN A4 70 g/m280 g/m2	28 - 3022 - 24	23 - 2518 - 20	17 - 1913 - 15	16 - 1812 - 14	12 - 149 - 11	7 - 86 - 7	4 - 53 - 4
Vikt	26 kg			30 kg
Ljudnivå (Tomgång / last)	60 dB(A) / 64 dB(A)			62 dB(A) / 64 - 70 dB(A)
Skärhastighet	120 mm/s			130 mm/s
Arbetsbredd	255 mm
Anslutting	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Effekt vid max. antal blad	670 W
Mätt b x d x h (mm)	448 x 347x 773
Uppsamlingssäckens volym	76 l

*HSM-Norm
Tekniska och optiska andringar forbehalle

Tillverkardeklaration

Tillampade standarder och tekiska specifi kationer:

• EN 55014-1:2000 + A1:2001 + A2:2002 - EN 61000-4-4:1995 + A1:2001 + A2:2001
  EN 55014-2:1997 + A1:2001 EN 61000-4-5:1995 + A1:2001
  EN 61000-3-2:2000 EN 61000-4-6:1996 +A1:2001
  EN 61000-3-3:1995 + A1:2001 EN 61000-4-11:1994 + A1:2001
  EN 61000-4-2:1995 + A1:1998 + A2:2001 EN 60950-1:2001
  EN 294:1992

R. qutieiu

Salem, 01.07.2003

Rolf Gasteier - Teknisk chef

Provning av maskintypens overensstammelse med kraven i EG-direktivet for maskiner utfors av facutskottet,Administration/ provningsenheten for „Kontorsmaskiner och kontorsapparater" inom Administrativa yrkesforbundet, Verwaltungs-Berufsgenossenschaft, Deelbogenkamp 4, D-22297 Hamburg. Denna provningsenet ar ansvarig i enlight med bilaga V i EG-direktivet for maskiner.
