2600 Office - Vernietiger PRIMO - Gratis gebruiksaanwijzing en handleiding

Producttype	Papiervernietiger
Merk	PRIMO
Model	2600 Office
Snijtype	Reepjes- of kruissnede (afhankelijk van versie)
Snijgrootte (mm)	5,8 / 3,9 / 1,9 (reepjes); 3,9x30 / 1,9x15 / 0,78x11 / 1x5 (kruis)
Snijcapaciteit (vellen 70 g/m²)	4 tot 30 vellen afhankelijk van het snijtype
Veiligheidsgraad DIN 32757-1	2 tot 6 (Level 6 HSM) afhankelijk van versie
Werkbreedte	255 mm
Snijsnelheid	120 tot 130 mm/s
Reservoirinhoud	76 liter
Geluidsniveau	60-64 dB(A) onbelast, 64-70 dB(A) belast
Voeding	230 V, 50 Hz (100-115 V versies beschikbaar)
Maximaal vermogen	670 W
Gewicht	26 tot 30 kg afhankelijk van versie
Afmetingen (L x B x H)	448 x 347 x 773 mm
Vernietigbare materialen	Papier, nietjes, paperclips, creditcards, CD's, diskettes (afhankelijk van versie)
Inhoud van de levering	Vernietiger, 5 afvalzakken, snijolie (50 ml), handleiding
Onderhoud	Smeer regelmatig het snijblok met de speciale olie
Reiniging	Zachte doek en niet-bijtend zeepwater
Veiligheid	Automatische stop bij open deur, oververhittingsbeveiliging
Garantie	Volgens algemene verkoopvoorwaarden
Onderdelen	Zakken, snijolie verkrijgbaar als accessoires

Veelgestelde vragen - 2600 Office PRIMO

Hoe de vernietiger ontstoppen bij papierstoring?

Zet de schakelaar op stand 2 en houd deze ingedrukt om het papier terug te laten lopen. Verdeel de stapel papier in tweeën en voer de vellen een voor een opnieuw in op stand 1. Wissel niet snel tussen de standen om het mechanisme niet te beschadigen.

Wat te doen als het rode lampje brandt?

Het rode lampje geeft aan dat de opvangbak vol is of dat de deur niet goed gesloten is. Leeg de bak of controleer of de voorste deur goed gesloten is. Na het legen, start u het apparaat opnieuw.

Hoe het snijblok oliën?

Schakel het apparaat uit en trek de stekker eruit. Injecteer HSM speciale olie in de papierinvoeropening over de hele breedte. Zet de schakelaar terug op stand 2 en laat het mechanisme een paar keer zonder papier draaien om de olie te verdelen.

Welke soorten documenten kan ik vernietigen?

De vernietiger is ontworpen voor papier, nietjes en paperclips. Afhankelijk van de snijversie kunt u ook creditcards (fijne sneden) en CD's/DVD's (sneden van 3,9/5,8 mm) vernietigen. Voor versies met veiligheidsniveau Level 6 verwijdert u de nietjes en paperclips.

Welke veiligheidsmaatregelen moet ik nemen?

Steek nooit uw handen in de opening. Houd lang haar, stropdassen en sjaals uit de buurt. Niet gebruiken in de buurt van kinderen. Draag een veiligheidsbril bij het vernietigen van cd's of creditcards. Haal de stekker uit het stopcontact vóór reiniging of onderhoud.

De vernietiger stopt tijdens gebruik, waarom?

Dit kan komen door overbelasting (te veel vellen) of oververhitting van de motor. Laat het 15-20 minuten afkoelen. Controleer ook of de deur goed gesloten is en of de bak niet vol is.

Kan ik diskettes vernietigen?

Ja, alleen voor vernietigers met een snede van 5,8 mm. De diskettes moeten één voor één worden ingevoerd.

Hoe het apparaat reinigen?

Haal de stekker uit het stopcontact. Gebruik een zachte doek bevochtigd met niet-bijtend zeepwater. Gebruik geen oplosmiddelen, benzine of verdunners. Giet geen vloeistof in de opening.

Wat is de inhoud van het reservoir?

Het reservoir heeft een inhoud van 76 liter, waardoor u minder vaak hoeft te legen.

Waar kan ik onderdelen of accessoires vinden?

De afvalzakken (ref. 1.133.995.000) en de speciale olie 250 ml (ref. 1.235.997.401) zijn verkrijgbaar als accessoires. Neem contact op met de HSM-klantenservice of een erkende distributeur.

GEBRUIKSAANWIJZING 2600 Office PRIMO

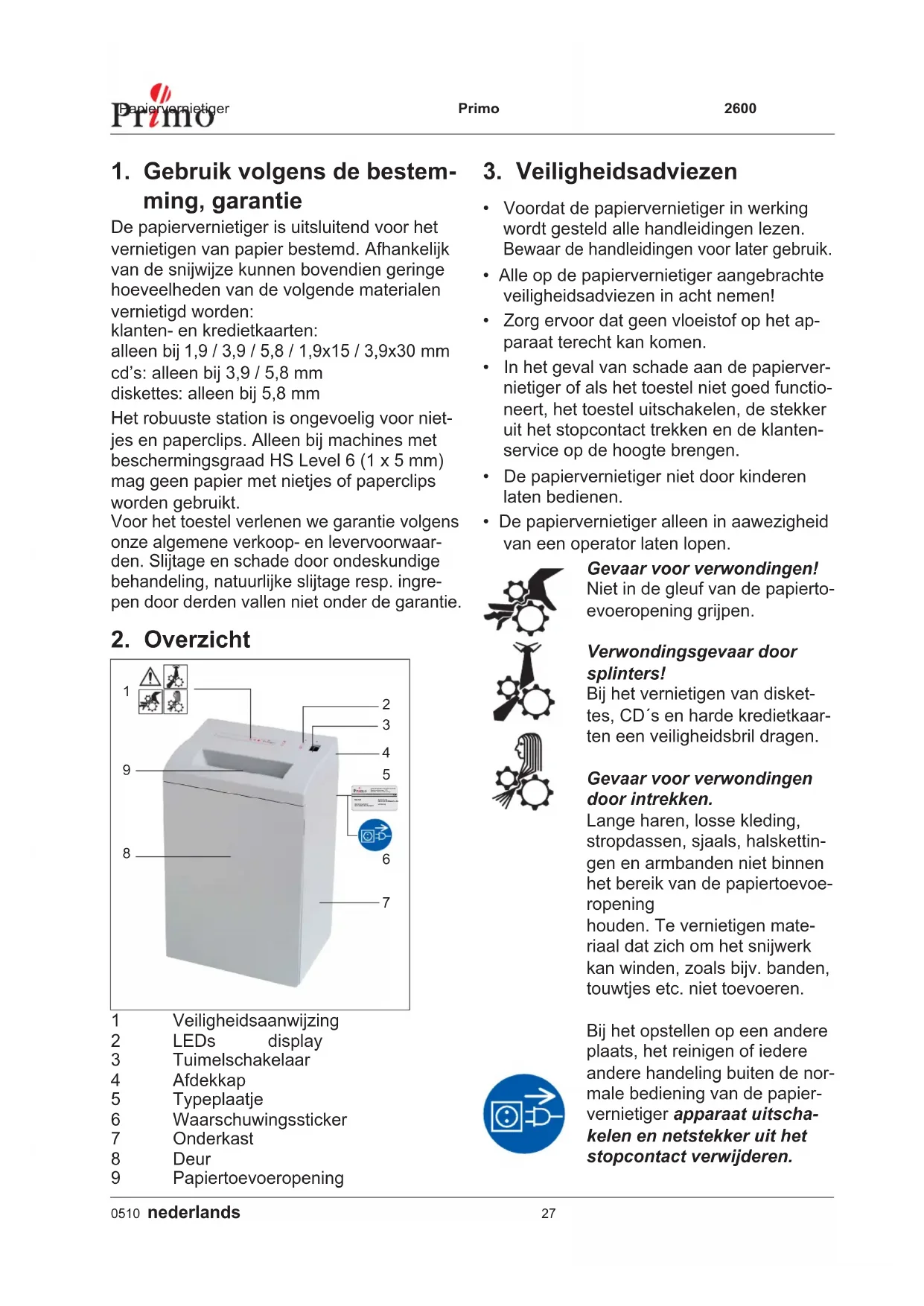

1. Gebruik volgens de bestemming, garantie

De papiervnetiger is uitsluitend voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze+kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

klanten- en kredietkaarten:
alleen bij 1,9 / 3,9 / 5,8 / 1,9x15 / 3,9x30 mm
cd's: alleen bij 3,9 / 5,8 mm
diskettes: alleen bij 5,8 mm

Het robuuste station is ongevoelig voor Nietjes en paperclips. Alleen bij machines met beschemingsgraad HS Level 6 (1 x 5 mm) mag geen papier met Nietjes of paperclips worden gezruikt.

Voor het toestel verlenen we garantie volgens.
onze algemene verkoop- en levervooraarden. Slijtage en schade door ondeskundige
behandeling,atuurlijke slijtage resp. ingrepden door derden vallen nicht onder de garantie.

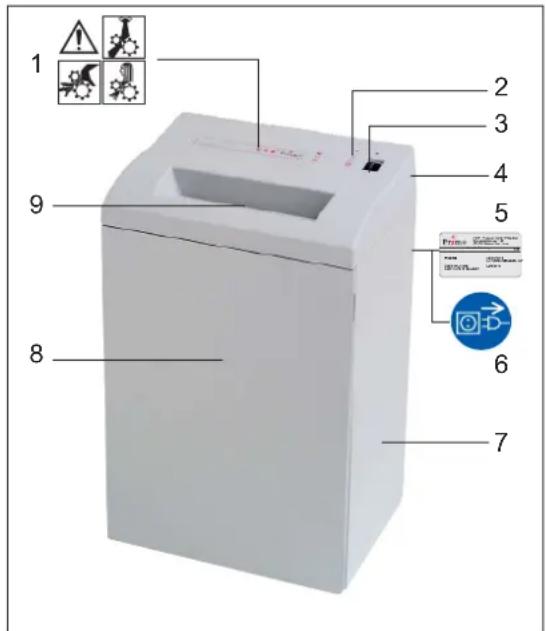

2. Overzicht

1	Veiligheidsaanwijzing
2	LEDs display
3	Tuimelschakelaar
4	Afdekkap
5	Typeplaatje
6	Waarschuwingssticker
7	Onderkast
8	Deur
9	Papiertoevoeropening

3. Veiligheidsadviezen

Voordat de papiervnetiger in werkung wordt gesteld alle handleidingen lezen. Bewaar de handleidingen voor later gebruik.
- Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!
Zorg ervoor dat geen vloeistof op het apparaatterecht kankommen.
In het geval van schade aan de papiervernietiger of als het toestel Niet goed functioneert, het toestel uitschakelen, de stekkeruit het stopcontact trekken en de klantenservice op de hoogte brengen.
- De papiervernetiger nicht door kinderen latenten bedieren.
- De papiervernetiger alleen in aawezigheid van een operator lately lopen.

Gevaar voor verwondingen! Niet in de gleuf van de papierto- evoeropening vrijpen.

Verwondingsgevaar door splinters!

Bij het vernietigen van diskettes, CD's en harde kredietkaarten een veiligheidsbril dragen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding,
stropdassen, sjaals, halskettin-
gen en arbanden nicht binnen
het bereik van de papiertoevoer
ropening
honden. Te vernietigen materi
raal dat zich om het snijwerk
kan winden, zoals bijv. banden,
touwtjes etc. Niet toevoeren.

Bij het opstellen op een andere plaats, het reinigen of iedere andere handeling buiten de normale bediening van de papiervernietiger apparaat uitschakelen en netstekkeruit het stopcontact verwijderen.

Onderhouds- en servicewerkzaamheden mogen uitsluitend worden verricht door:

HSM klantendienst
- erkend elektrotechnisch personeel
- servicetechnisch personeel vakhandel

4. Opstelling

• Het apparaat mag Niet in de nabijheid van een radiator of een andere warmtebron of waarop worden geplaatst.
• De ventilatiegleuven要去en vrij় en er moet een afstand tot de wand of tot meubelstukken van min. 10 cm. in acht genomen woren.
  Zorg ervoor dat de stekker goed bereikbaar is.
  Vooraleer u de stekker in het stopcontact steekt, dient u te controleren of de spanning en de freiuentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen.

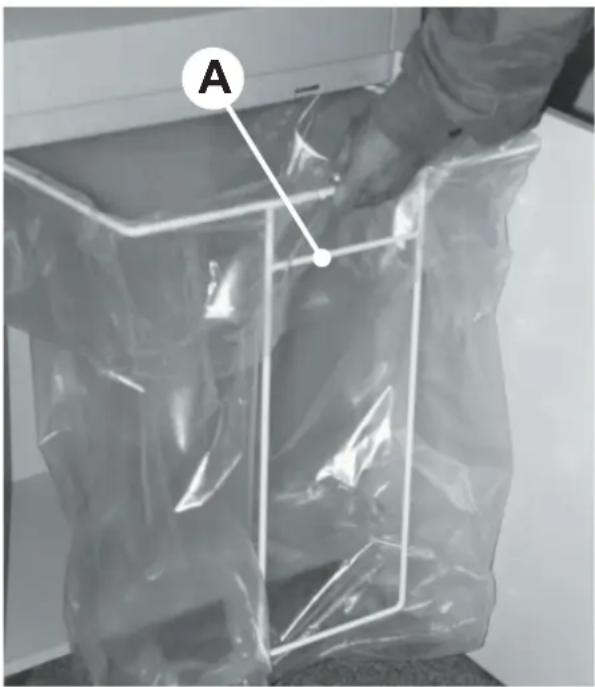

  Schuif na het inspannen van de snijgogedzak het frame (beugel A wijdend maar de voorkant van de kast) weein de geleidigsrails.

5. In gebruik nemen

Papiervnetiger inschakelen

• Druk tuimelschakelaar in positie 1.
• Tuimelschakelaar blijft staan.
  Groen indicatielampje brandt.
  Papiervernietiger is gebruiksklaar.

Verkleinen van papier

Papier toevoeren (snijvermogenzie,Technische specifi caties).

• Het vernietigen worden gestart door fotocellen in de papierdoorvoeropening.
• Als de papierdoorvoeropening vrij is, zal het snijwerk automatisch uitschakelen na ca. 3 sec. en hierna waar in de positie gebruiksklaar (stand by) gaan staan.

Papiervernietiger uitschakelen

• Druk tuimelschakelaar in positie 2.
• Schakelaar springt in nulstand.

6. Leveringsomvang

Papiervnetiger aansluitingsbereld in doos verpakt
- 5 opvangzakken
- voor Snippers 1 fl es snijblok special olie (50 ml)
- Gebruiksanaanwijzing

Toebehoren:

Opvangzakken, bestelnr. 1.133.995.000
Fles snijblok special olie (250 ml), bestelnr. 1.235.997.401

7. Verhelpen van storingen

Papieropstopping

U hebte teveel papier in een keer toegevoerd.

Opgelet!

Tuimelschakelaar Niet afwisselend vooruit-achteruit bewegen (positie 1- positie 2): het snijwerk kan worden beschadigd.

• Tuimelschakelaar in positie 2 vasrhouden.
• Papier worden eruit geschoven.
  Papierstapel halveren.
• Druk tuimelschakelaar in positie 1.
• Papier een voor een toevoeren.

Papieropvangreservoir vol

• Rode indicatielampje brandt.
  Papiervnetiger schakeltuit.

Na het uitschakelen van de papiervernietiger papieropvangreservoir leeg make, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk konnen optreden.

• Tuimelschakelaar in positie 2 zetten.

• Papieropvangzak uitwisselen, neue papieropvangzak inzetten.

Deurcontact onderbroken

• Rode indicatielampje brandt.
  Papiervnetiger schakeltuit.
  Voordeur sluiten.

Bij andere storingen felieve de volgende punten te controleren voor u contact opneemt met once klantendienst:

Is de stekker in het stopcontact?
- Is de papiervnetiger ingeschakeld?
Is de motor overbelast?

ca. 15-20 min. later afkoelen

8. Onderhoud

Reiniging:

• Papiervernietiger uitschakelen, stekker uithet stopcontact trekken.
• Het toestel mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Het gebruik van schuurmiddelen, wasbenzine, benzine of verdunners is verboden.

Wanneer de capacititeit van de papiervernietiger terugloopt of een hogere geluidsontwikkeling ontstaat (snippers):

• Papiervernietiger uitschakelen (Tuimelschakelaar in positie 2 zetten).
• Speciale olie van het snijblok op messenwalsen van het snijwerk spuiten.
• Snijwerk zonder papiertoevoer achterwaarts lately lopen. (positie 2)
• Papieropstopping en snippers worden verwijderd.

9. Technische specificaties

Wijze van snijden	Stroken			Snippers
Grootte van de snippers (mm)	5,8	3,9	1,9	3,9x30	1,9x15	0,78x11	1x5
Veiligheidsniveau DIN 32757 - 1	2	2	3	3	4	5	Level 6*
Snijvermogen (bladen), DIN A4 70 g/m2	28 - 30	23 - 25	17 - 19	16 - 18	12 - 14	7 - 8	4 - 5
80 g/m2	22 - 24	18 - 20	13 - 15	12 - 14	9 - 11	6 - 7	3 - 4
Gewicht	26 kg			30 kg
Geluidsniveau (Stationair / belast)	60 dB(A) / 64 dB(A)			62 dB(A) / 64 - 70 dB(A)
Snijsnelheid	120 mm/s			130 mm/s
Werkbreedte	255 mm
Aansluiting	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Vermogen bij max. aantal bladen	670 W
Afmetingen in mm (bxdxh)	448 x 347x 773
Inhoud van de papierzak	76 l

*HSM-Norm
Technische en optische wijzigingen voorbehonden!

EG-conformiteitsverklaring

Machinerichtlijn 98/37/EG

EMC-richtlijn 89/336/EWG

Laagspanningsrichtlijn 73 / 23 / EWG

De fabrikant HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem verklaart hierbij dat de papiervnetigers Primo 2600 met de bepalingen van de bovengenoemden EG richtlijnen overeenstemmen inclusief alle wijzigingen die van toepassing�n.

Toegepaste normen en technische specifie caties:

• EN 55014-1:2000 + A1:2001 + A2:2002 - EN 61000-4-4:1995 + A1:2001 + A2:2001
  EN 55014-2:1997 + A1:2001 EN 61000-4-5:1995 + A1:2001
  EN61000-3-2:2000·EN61000-4-6:1996+A1:2001
  EN 61000-3-3:1995 + A1:2001 EN 61000-4-11:1994 + A1:2001
  EN 61000-4-2:1995 + A1:1998 + A2:2001 EN 60950-1:2001

EN 294:1992

Salem, 01.07.2003

R. qutieiu

Een controle van het machinetype ten aanzien van overeenstemming met de eisen in de EG-machinerrichtlijn worden uitgevoerd door de vakkommissie,beheer/controlledienst voor het vakgebied, kantoormachines en -apparaten" bij de,Verwaltungs-Berufsgenossschaft", Deelbogenkamp 4, D-22297 Hamburg. Deze controlledienst is de bevoegde instantie in de geest van aanhangsel V bij de EG-machinerichtlijn.
