GEBRUIKSAANWIJZING 2700 Office PRIMO

1. Gebruik volgens de bestemming, garantie

De papiervernietiger is uitsluitend voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

klanten- en kredietkaarten:

alleen bij 3,9 / 5,8 / 1,9x15 / 3,9x40 mm cd's, diskettes: alleen bij 3,9 / 5,8 / 3,9x40 mm

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met beschermingsgraad HS Level 6 (1 x 5 mm) mag geen papier met nietjes of paperclips worden gebruikt.

Voor het toestel verlenen we garantie volgens onze algemene verkoop- en levervoorwaarden. Slijtage en schade door ondeskundige behandeling, natuurlijke slijtage resp. ingrepen door derden vallen niet onder de garantie.

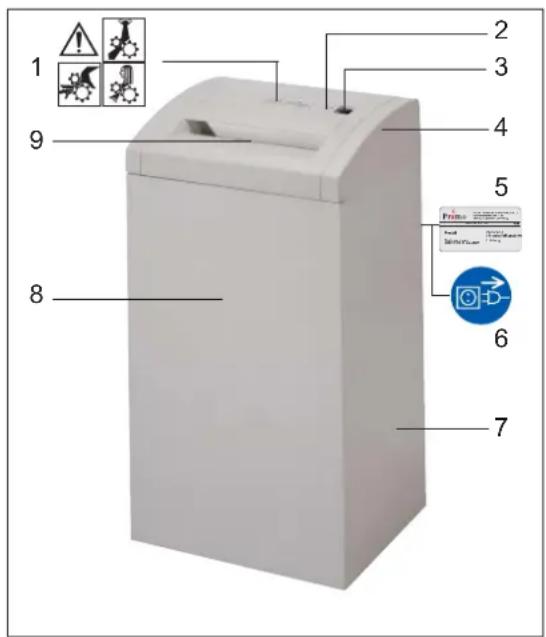

1. Overzicht


1 2 3 4 5 6 7 8 9

1 Veiligheidsaanwijzing

2 LEDs display

3 Tuimelschakelaar

4 Afdekkap

5 Typeplaatje

6 Waarschuwingssticker

7 Onderkast

8 Deur

9 Papiertoevoeropening

3. Veiligheidsadviezen

• Voordat de papiervernietiger in werking wordt gesteld alle handleidingen lezen. Bewaar de handleidingen voor later gebruik.
• Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!
• Zorg ervoor dat geen vloeistof op het apparaat terecht kan komen.
• In het geval van schade aan de papierver-nietiger of als het toestel niet goed functioneert, het toestel uitschakelen, de stekker uit het stopcontact trekken en de klanten-service op de hoogte brengen.
• De papiervernietiger niet door kinderen laten bedienen.
• De papiervernietiger alleen in aawezigheid van een operator laten lopen.

Gevaar voor verwondingen!

Niet in de gleuf van de papierto- evoeropening grijpen.

Verwondingsgevaar door splinters!

Bij het vernietigen van diskettes, CD's en harde kredietkaarten een veiligheidsbril dragen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Te vernietigen materiaal dat zich om het snijwerk kan winden, zoals bijv. banden, touwtjes etc. niet toevoeren.

Bij het opstellen op een andere plaats, het reinigen of iedere andere handeling buiten de normale bediening van de papiervernietiger apparaat uitschakelen en netstekker uit het stopcontact verwijderen.

Onderhouds- en servicewerkzaamheden mogen uitsluitend worden verricht door:

• HSM klantendienst
- erkend elektrotechnisch personeel
• servicetechnisch personeel vakhandel

4. Opstelling

• Het apparaat mag niet in de nabijheid van een radiator of een andere warmtebron of daarop worden geplaatst.
• De ventilatiegleuven moeten vrij zijn en er moet een afstand tot de wand of tot meubelstukken van min. 10 cm. in acht genomen woren.
• Zorg ervoor dat de stekker goed bereikbaar is.
• Vooraleer u de stekker in het stopcontact steekt, dient u te controleren of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen.

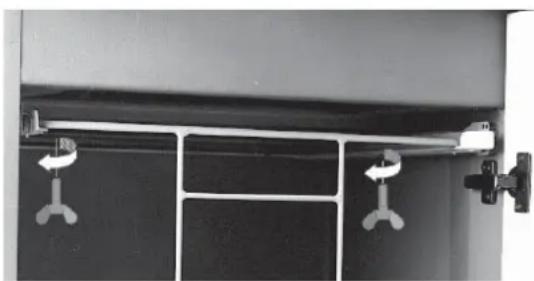

Voor het in gebruik nemen:

Vleugelmoeren van de transportbeveiliging verwijderen.

5. Leveringsomvang

• Papiervernietiger aansluitingsbereld in doos verpakt
• 5 opvangzakken
• voor Snippers 1 fl es snijblok speciaal olie (50 ml)
• Gebruiksaanwijzing

Toebehoren:

• Opvangzakken, bestelnr. 1.410.995.000
- Fles snijblok speciaal olie (250 ml), bestelnr. 1.235.997.401

6. In gebruik nemen

Papiervernietiger inschakelen

• Druk tuimelschakelaar in positie 1.
- Tuimelschakelaar blijft staan.
• Groen indicatielampje brandt.
- Papiervernietiger is gebruiksklaar.

Verkleinen van papier

Papier toevoeren (snijvermogen zie „Technische specifi caties).

• Het vernietigen wordt gestart door fotocellen in de papierdoorvoero-pening.
• Als de papierdoorvoeropening vrij is, zal het snijwerk automatisch uitschakelen na ca. 3 sec. en hierna weer in de positie gebruiksklaar (stand by) gaan staan.

Papiervernietiger uitschakelen

• Druk tuimelschakelaar in positie 2.
• Schakelaar springt in nulstand.

7. Verhelpen van storingen

Papieropstopping

U hebt teveel papier in een keer toegevoerd.

- Rode indicatielampje brandt.

- Snijwerk loopt automatisch ca. 2 s achteruit.

- Papier wordt eruit geschoven. Opgelet!

Tuimelschakelaar niet afwisselend vooruit-achteruit bewegen (positie 1- positie 2): het snijwerk kan worden beschadigd.

- Toestel met strooksnijding Als het papier te diep zit en niet verwijderd kan worden:

Tuimelschakelaar pos. 2 meerde- re keren kort indrukken.

- Toestel met partikelsnijding Papier uit de papiertoevoeropening trekken. De fotocel moet vrij zijn.

- Papierstapel halveren.

• Druk tuimelschakelaar in positie 1.

- Papier een voor een toevoeren.

Papieropvangreservoir vol

- Rode indicatielampje brandt.

- Papiervernietiger schakelt uit.

Na het uitschakelen van de papiervernietiger papieropvangreservoir leeg maken, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk kunnen optreden.

- Tuimelschakelaar in positie 2 zetten.

- Papieropvangzak uitwisselen, nieuwe papieropvangzak inzetten.

Deurcontact onderbroken

• Rode indicatielampje brandt.
• Papiervernietiger schakelt uit.
• Voordeur sluiten.

Bij andere storingen gelieve de volgen-de punten te controleren voor u contact opneemt met onze klantendienst:

• Is de stekker in het stopcontact?
• Is de papiervernietiger ingeschakeld?
  • Is de motor overbelast?

ca. 15-20 min. laten afkoelen

8. Onderhoud

Reiniging:

• Papiervernietiger uitschakelen, stekker uit het stopcontact trekken.
• Het toestel mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Het gebruik van schuurmiddelen, wasbenzine, benzine of verdunners is verboden.

Wanneer de capaciteit van de papiervernietiger terugloopt of een hogere geluidsontwikkeling ontstaat (snippers):

• Papiervernietiger uitschakelen (Tuimelschakelaar in positie 2 zetten).
• Speciale olie van het snijblok op messenwalsen van het snijwerk spuiten.
• Snijwerk zonder papiertoevoer achterwaarts laten lopen. (positie 2)
• Papieropstopping en snippers worden verwijderd.

9. Technische specifi caties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm)	5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Veiligheidsniveau DIN 32757 – 1	2	2	3	4	5	Level 6*
Snijvermogen (bladen), DIN A4 70 g/m280 g/m2	40 - 4232 - 33	31 - 3325 - 27	25 - 2720 - 22	17 - 1912 - 14	10 - 117 - 9	7 - 86 -7
Gewicht	42 kg		45 kg		48 kg
Geluidsniveau (Stationair / belast)	56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Snijsnelheid	126 mm/s		135 mm/s
Werkbreedte	300 mm
Aansluiting	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Vermogen bij max. aantal bladen	1400 W
Afmetingen in mm (bxdxh)	500 x 420 x 895
Inhoud van de papierzak	105 l

* HSM-Norm Technische en optische wijzigingen voorbehouden!

EG-conformiteitsverklaring

Machinerichtlijn 98 / 37 / EG

EMC-richtlijn 89 / 336 / EWG

Laagspanningsrichtlijn 73 / 23 / EWG

De fabrikant HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem verklaart hierbij dat de papiervernietigers Primo 2700 met de bepalingen van de bovengenoemden EG richtlijnen overeenstemmen inclusief alle wijzigingen die van toepassing zijn.

Toegepaste normen en technische specifi caties:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.04.2005

R. Goutier

Een controle van het machinetype ten aanzien van overeenstemming met de eisen in de EG-machinerrichtlijn wordt uitgevoerd door de vakcommissie „beheer“/controledienst voor het vakgebied „kantoormachines en -apparaten“ bij de „Verwaltungs-Berufsgenossenschaft“, Deelbögenkamp 4, D-22297 Hamburg. Deze controledienst is de bevoegde instantie in de geest van aanhangsel V bij de EG-machinerichtlijn.
