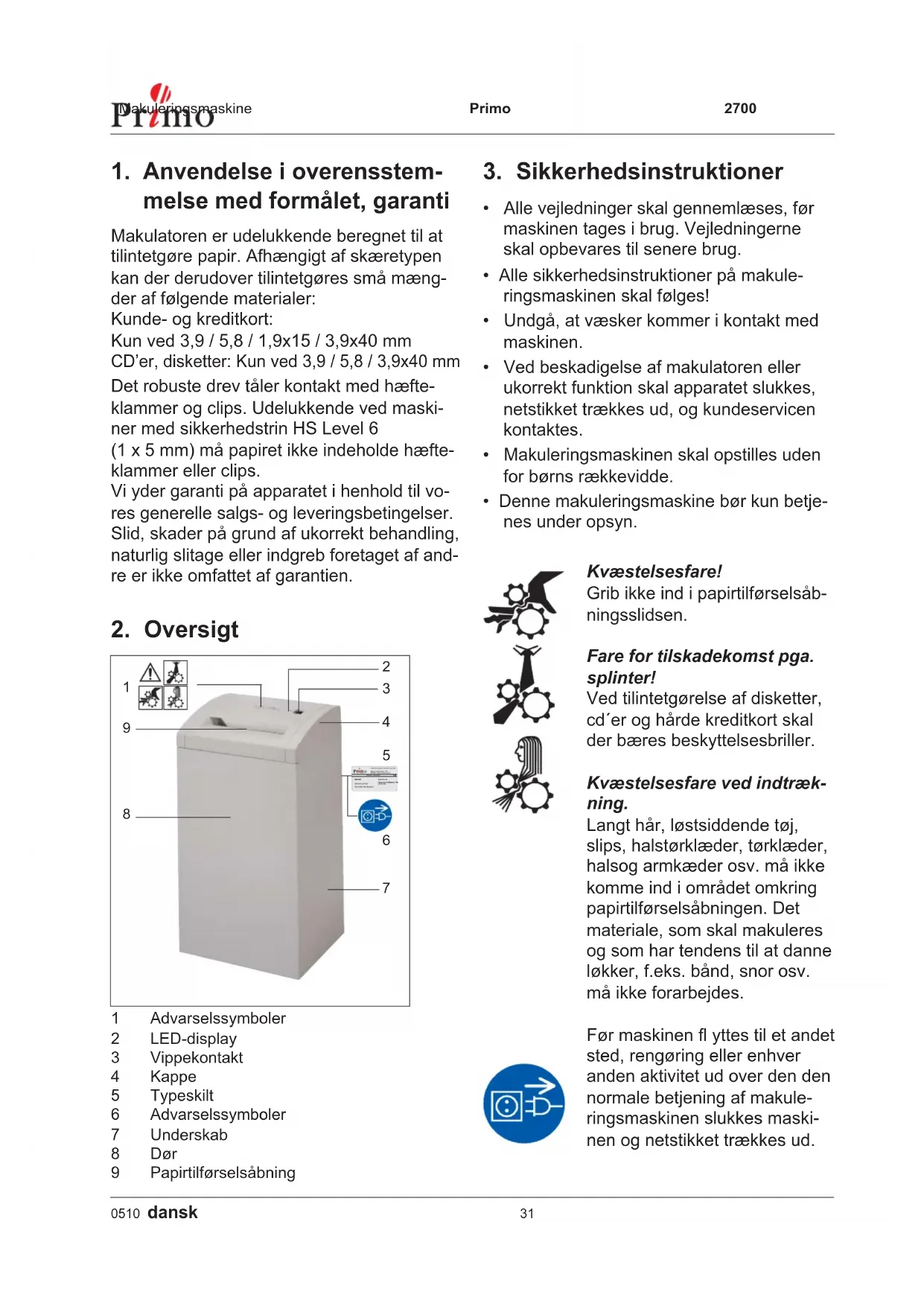

BRUGSANVISNING 2700 Office PRIMO

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Kunde- og kreditkort:

Kun ved 3,9 / 5,8 / 1,9x15 / 3,9x40 mm

CD'er, disketter: Kun ved 3,9 / 5,8 / 3,9x40 mm

Det robuste drev tåler kontakt med hæfteklammer og clips. Udelukkende ved maskiner med sikkerhedstrin HS Level 6

(1 x 5 mm) må papiret ikke indeholde hæfteklammer eller clips.

Vi yder garanti på apparatet i henhold til vores generelle salgs- og leveringsbetingelser.

Slid, skader på grund af ukorrekt behandling, naturlig slitage eller indgreb foretaget af andre er ikke omfattet af garantien.

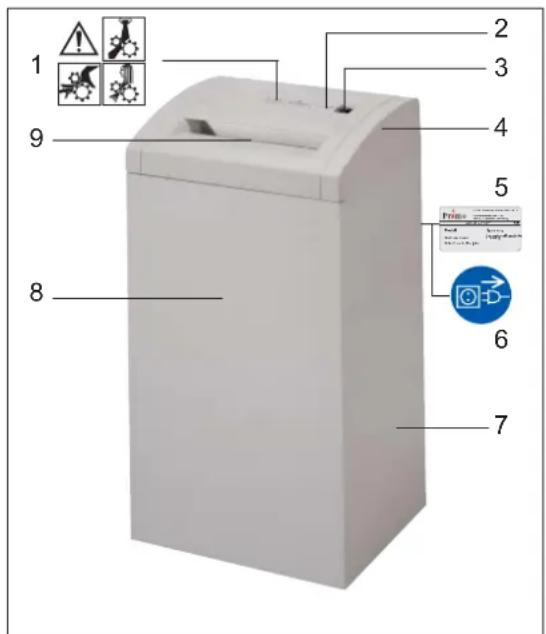

1. Oversigt


1 2 3 4 5 6 7 8 9

1 Advarselssymboler
2 LED-display
3 Vippekontakt
4 Kappe
5 Typeskilt
6 Advarselssymboler
7 Underskab
8 Dør
9 Papirtilførselsåbning

3. Sikkerhedsinstruktioner

• Alle vejledninger skal gennemlæses, før maskinen tages i brug. Vejledningerne skal opbevares til senere brug.
• Alle sikkerhedsinstruktioner på makule-ringsmaskinen skal følges!
• Undgå, at væsker kommer i kontakt med maskinen.
• Ved beskadigelse af makulatoren eller ukorrekt funktion skal apparatet slukkes, netstikket trækkes ud, og kundeservicen kontaktes.
• Makuleringsmaskinen skal opstilles uden for børns rækkevidde.
• Denne makuleringsmaskine bør kun betjenes under opsyn.

Grib ikke ind i papirtilførselsåbningsslidsen.

Fare for tilskadekomst pga. splinter!

Ved tilintetgørelse af disketter, cd'er og hårde kreditkort skal der bæres beskyttelsesbriller.

Kvæstelsesfare ved indtrækning.

Langt hår, løstsiddende tøj, slips, halstørklæder, tørklæder, halsog armkæder osv. må ikke komme ind i området omkring papirtilførselsåbningen. Det materiale, som skal makuleres og som har tendens til at danne løkker, f.eks. bånd, snor osv. må ikke forarbejdes.

Før maskinen fl yttes til et andet sted, rengøring eller enhver anden aktivitet ud over den den normale betjening af makule-ringsmaskinen slukkes maski-nen og netstikket trækkes ud.

Vedligeholdelses- og servicear- bejde må kun gennemføres af:

• HSM-kundeservice
- fagligt uddannet personale (f.eks. elektriker)
• HSM-autoriserede service- teknikere

4. Opstilling

• Maskinen må ikke opstilles i nærheden af eller over en radiator eller en anden varmekilde.
• Ventilationsåbningen skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 10 cm.
• Sørg for, at netstikket ikke er tilgængeligt.
• Kontrollér, før netstikket sættes i, at strømnettes spænding og frekvens stemmer overens med angivelserne på typeskiltet.

Fingerskruerne på transportsikringen skrues ud.

5. Leverance

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
• 5 sidefoldeposer
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør:

• Sidefoldeposer, best.nr. 1.410.995.000
- Flaske skæreblok-specialolie (250 ml), best.nr. 1.235.997.401

6. Ibrugtagning

Makuleringsmaskinen tændes

• Tryk på vippekontakten (pos. 1).
• Vippekontakten falder i hak.
- Kontrollampen i betjeningsfeltet lyser grønt.
- Makuleringsmaskinen er driftsklar (Standby).

Findeling af papir

Tilfør papir (Arkydelse se „Tekniske data“).

• Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen.
• Når papirtilførselsåbningen igen er fri, slukkes skæreværket automatisk efter ca. 3 sek. og går i standby.

Makuleringsmaskinen slukkes

• Tryk på vippekontakten (pos. 2).
- Kontakten springer i nulstilling.

7. Fejlafhjælpning

Papirstop

De har tilført for meget papir på én gang.

- Kontrollampen i betjeningsfeltet lyser rødt.

- Skærebordet kører automatisk ca. 2 sek. tilbage.

• Papir skubbes ud. Giv agt!

Vippekontakten må ikke aktiveres skiftevis fremad-tilbage (pos. 1 / pos. 2): Skæreværket kan tage skade.

- Apparater med strimmelskæring

Hvis papiret sidder for dybt og ikke kan tages ud:

Tænd vippekontakt, pos. 2 fl ere gange kortvarigt.

- Apparater med partikelskæring

Træk papiret ud af papirtilførselsåbningen. Fotocellen skal være fri.

• Papirstaplen halveres.

- Papiret indføres efter hinanden.

Affaldsbeholder fuld

- Kontrollampen i betjeningsfeltet lyser rødt.

- Makuleringsmaskinen stopper.

Når der slukkes for makulatormaskinen skal affaldsbeholderen tømmes, ellers kan det ske, at der optræder funktionsfor-styrrelser på drivværket ved gentaget sammenpresning af materialet.

- Tryk på vippekontakten (pos. 2).

- Makulaturpose udskiftes, ny makulaturpose sættes i.

Dørkontakt afbrudt

• Kontrollampen i betjeningsfeltet lyser rødt.
• Makuleringsmaskinen stopper.
• Frontdøren lukkes.

Hvis der forekommer andre fejl, skal De kontrollere følgende, før De kontakter vores kundeservice:

• Er netstikket stukket i?
• Er makuleringsmaskinen tændt?
• Er motoren blevet overbelastet? afkøles i ca. 15-20 min.

8. Vedligeholdelse og pleje

Rengøring:

• Sluk for makulatoren, træk netstikket ud.
• Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. Anvendelse af skuremidler, rensebenzin, benzin eller fortynder er forbudt.

Ved reduceret skærekapacitet eller støjudvikling (Partikelsnit):

• Makuleringsmaskinen slukkes: Tryk på vippekontakten (pos. 2).
• Skæreblok-specialolie sprøjtes ind gennem papirtilførselsåbningen over hele bredden.
• Skæreværk uden papirtilførsel bevæges fl ere gange tilbage (pos. 2).
• Papirstøv og partikler løsnes.

9. Tekniske data

Snitart Banesnit Partikelsnit
Snitstørrelse (mm)		5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Sikkerhedstrin DIN 32757 – 1		2	2	3	4	5	Level 6*
Snitkapacitet (ark), DIN A4	70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
	80 g/m2	32 - 33	25 - 27	20 - 22	12 - 14	7 - 9	6 -7
Vægt		42 kg		45 kg		48 kg
Støjniveau (Tomgang / last)		56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Snithastighed		126 mm/s		135 mm/s
Arbejdsbredde		300 mm
Tilslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Kapacitet ved maks. bladtal		1400 W
Mål b x d x h (mm)		500 x 420 x 895
V på makulaturpose		105 l

* HSM-Norm
Ret til tekniske og optiske ændringer forbeholdes

EF-konformitetserklæring

Lavspændingsdirektiv 73 / 23 / E∅F

Producenten HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem erklærer hermed, at ovenfor nævnte papirmakuleringsmaskiner Primo 2700 er i overensstemmelse med EC Direktiv inklusiv alle relevante ændringer.

Kontrol af maskintypen med hensyn til overensstemmelse med kravene i EF-maskinregulativ udføres af den fagkyndige kommission „forvaltning“/afprøvningssted inden for fagområdet „kontormaskiner og -apparater“ hos „Verwaltungs-Berufsgenossenschaft“, Deelbögenkamp 4, D-22297 Hamburg. Dette afprøvningssted er kompetent i henhold til tillæg V i EF-maskinregulativ.
