MANUAL DE USUARIO 2700 Office PRIMO

DESTRUIDORA DE DOCUMENTOS

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

Primo 2700

español: Destructora de documentos Primo 2700....19 – 22

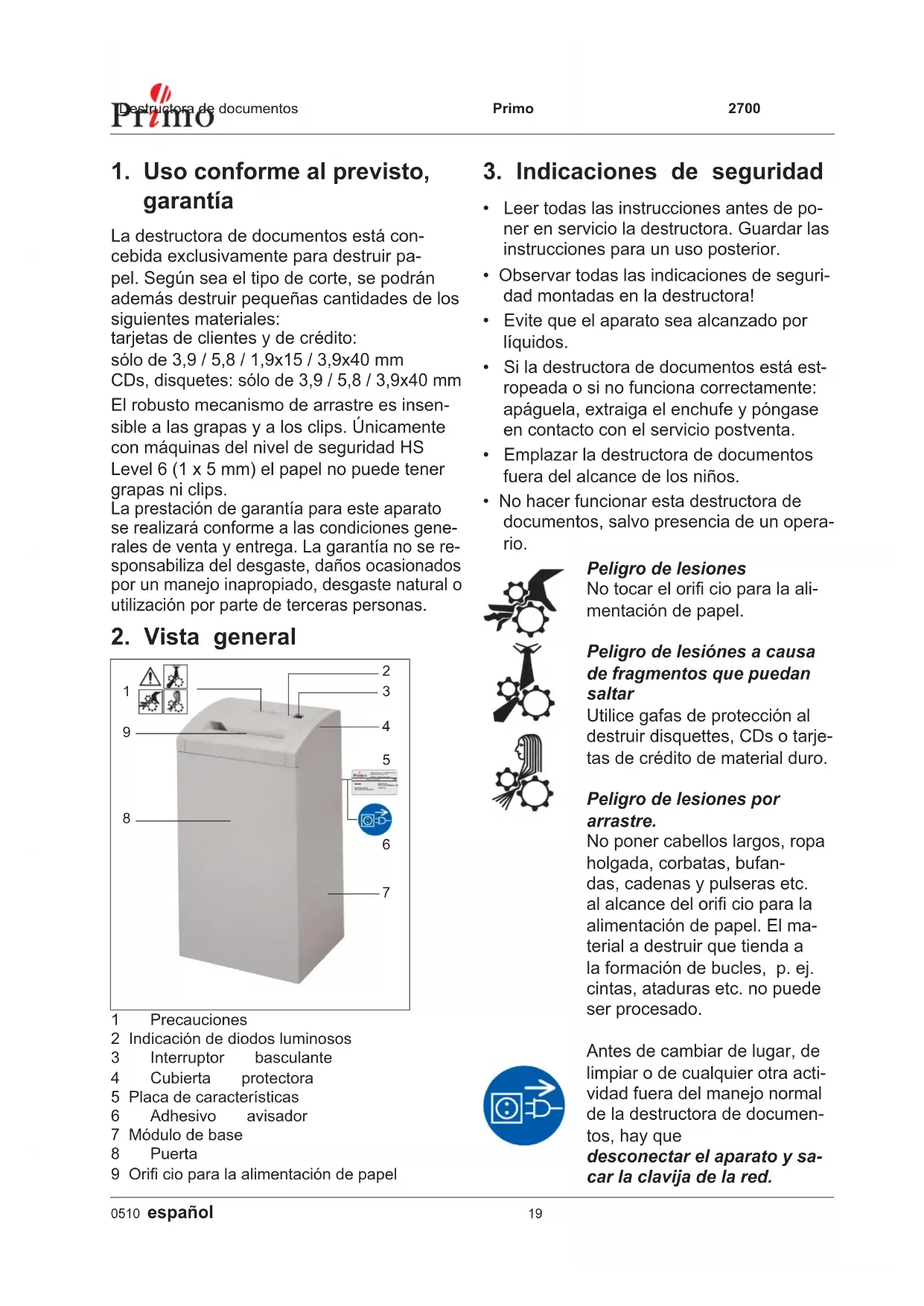

1. Uso conforme al previsto, garantía

La destructora de documentos está concebida exclusivamente para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:

tarjetas de clientes y de crédito:

sólo de 3,9 / 5,8 / 1,9x15 / 3,9x40 mm

CDs, disquetes: sólo de 3,9 / 5,8 / 3,9x40 mm

El robusto mecanismo de arrastre es insensible a las grapas y a los clips. Únicamente con máquinas del nivel de seguridad HS

Level 6 (1 x 5 mm) el papel no puede tener grapas ni clips.

La prestación de garantía para este aparato se realizará conforme a las condiciones generales de venta y entrega. La garantía no se responsabiliza del desgaste, daños ocasionados por un manejo inapropiado, desgaste natural o utilización por parte de terceras personas.

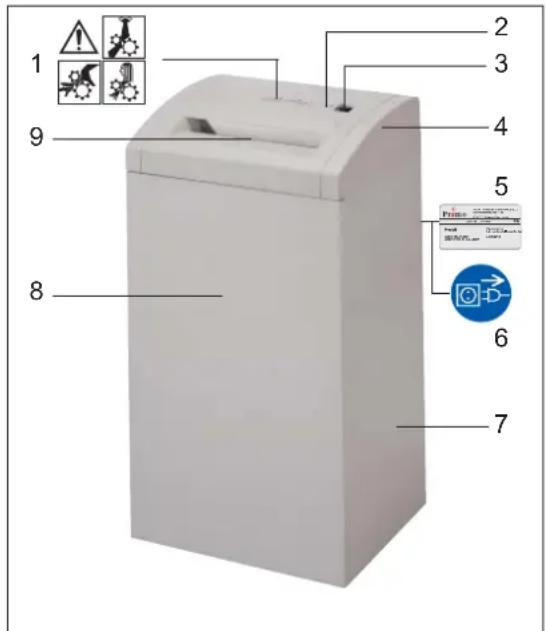

1. Vista general


1 2 3 4 5 6 7 8 9

1 Precauciones
2 Indicación de diodos luminosos
3 Interruptor basculante
4 Cubierta protectora
5 Placa de características
6 Adhesivo avisador
7 Módulo de base
8 Puerta
9 Orifi cio para la alimentación de papel

3. Indicaciones de seguridad

• Leer todas las instrucciones antes de poner en servicio la destructora. Guardar las instrucciones para un uso posterior.
• Observar todas las indicaciones de seguridad montadas en la destructora!
• Evite que el aparato sea alcanzado por líquidos.
• Si la destructora de documentos está estropeada o si no funciona correctamente: apáguela, extraiga el enchufe y póngase en contacto con el servicio postventa.
• Emplazar la destructora de documentos fuera del alcance de los niños.
• No hacer funcionar esta destructora de documentos, salvo presencia de un operario.

No tocar el orifi cio para la alimentación de papel.

Peligro de lesiones a causa de fragmentos que puedan saltar

Utilice gafas de protección al destruir disquettes, CDs o tarjetas de crédito de material duro.

Peligro de lesiones por arrastre.

No poner cabellos largos, ropa holgada, corbatas, bufandas, cadenas y pulseras etc. al alcance del orifi cio para la alimentación de papel. El material a destruir que tienda a la formación de bucles, p. ej. cintas, ataduras etc. no puede ser procesado.

Antes de cambiar de lugar, de limpiar o de cualquier otra actividad fuera del manejo normal de la destructora de documentos, hay que

desconectar el aparato y sacar la clavija de la red.

Ejecución de los trabajos de mantenimiento y servicio únicamente por:

• el servicio posventa de HSM
• un personal formado para la especialidad (p. ej. un especialista electricista)
• los técnicos de servicio de nuestros cocontratantes

4. Emplazamiento

• El aparato no debe ser emplazado en proximidad o por encima de un radiador o de otra fuente de calor.
• Las ranuras de ventilación no deben estar obstruidas y deben guardar una distancia mínima de 10 cm a la pared o a muebles.
• Asegúrese de que tiene fácil acceso al enchufe.
• Antes de conectar el enchufe a la red, asegúrese de que la tensión y la frecuencia de su red de corriente coinciden con las indicaciones de la placa del tipo.

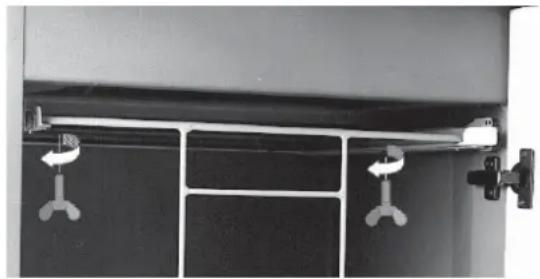

Antes de la puesta en marcha:

Desenroscar los tornillos de mariposa del seguro mecánico contra daños de transporte.

5. Volumen de suministro

• Destructora de documentos empaquetada en cartón
• 5 sacos de plegado lateral
• para Corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador
• Instrucciones de servicio

Accesorios:

• Sacos de plegado lateral, N.° de pedido: 1.410.995.000
• Botella 250 ml de aceite especial para el bloque cortador, N.° de pedido 1.235.997.401

6. Poner en funcionamiento

Conectar la destructora de documentos

• Pulsar la posición 1 del interruptor basculante.
• El interruptor basculante engatilla.
• La indicación verde en el campo de mando está encendida.
• El aparato está en condiciones de servicio (Stand by).

Triturar papel

Alimentar el papel (capacidad de corte véase „Datos técnicos“).

• El proceso de trituración es ar-rancado por una fotocélula en el orifi cio para la alimentación del papel.
• Cuando vuelve a estar libre el orifi cio para la alimentación del papel, el mecanismo de corte se desconecta automáticamente tras aprox. 3 segundos vuelve a la posición inicial. (Standby)

Desconectar la destructora de documentos

• Teclear la posición 2 del interruptor basculante.
• El interruptor salta a la posición cero.

7. Solución de averías

Papel atascado

Ha introducido demasiado papel al mismo tiempo.

- La indicación roja en el campo de mando estáencendida.

- El dispositivo cortador retrocede por sí solo durante aprox. 2 s.

- El papel es expulsado. ¡Atencion!

No accionar el interruptor bascu-lante alternativamente hacia ade-lante atrás

(pos. 1 – pos. 2): puede dañarse el mecanismo de corte.

- Aparatos con corte en tiras

Si el papel está demasiado al fondo y no se puede sacar:

Accione varias veces brevemente el conmutador de tecla basculante.

- Aparatos con corte en partículas

Sacar papel de la abertura del área de introducción. La barrera de luz no debe estar obstaculizada.

- Dividir en dos partes iguales la pila de papel.

- Pulsar la posición 1 del interruptor basculante.

- Introducir las hojas de papel una por una.

Recipiente de papel cortadolleno

- La indicación roja en el campo de mando estáencendida.

- La destructora de documentos se desconecta.

Después de desconectar la destructora de documentos hay que vaciar el recipiente de papel cortado, dado que al empujar varias veces puede haber fallos de funciona-miento al mecanismo de corte.

- Teclear la posición 2 del interruptor basculante.

- Cambiar el saco para papel cortado, sujetar un nuevo saco para papel cortado.

Contacto de puerta interrumpido

• La indicación roja en el campo de mando estáencendida.
• La destructora de documentos se desconecta.
• Cerrar la puerta frontal.

Si se producen otros fallos, compruebe los siguientes puntos antes de llamar a nuestro servicio al cliente:

• ¿está enchufada la clavija de red ?
• ¿está conectado el interruptor basculante?
• ¿ha sido sobrecargado el motor? dejarlo enfriar aprox. 15-20 min

8. Mantenimiento y cuidado

Limpieza:

• Apague la destructora de documentos, extraiga el enchufe.
• Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No se autoriza el uso de agentes abrasivos, gasolina de lavado, gasolina o diluyentes.

En caso de una capacidad de corte reducida o un desarrollo de ruido:

- Desconectar la destructora de documentos:

Teclear la posición 2 del interruptor basculante.

• Inyectar el aceite especial para el bloque cortador a través del orificio para la alimentación de papel, en toda la anchura.
• Dejar retroceder el mecanismo de corte sin alimentar papel (pos. 2).
• La pelusa de papel y las partículas son separadas.

9. Datos técnicos

Tipo de corte Corte en tiras Corte en partículas
Tamaño de corte (mm)	5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Clase de seguridad DIN 32757 – 1	2	2	3	4	5	Level 6*
Capacidad de corte (hojas), DIN A4 70 g/m280 g/m2	40 - 4232 - 33	31 - 3325 - 27	25 - 2720 - 22	17 - 1912 - 14	10 - 117 - 9	7 - 86 -7
Peso	42 kg		45 kg		48 kg
Nivel acústico (Marcha en vacío / carga)	56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Velocidad de corte	126 mm/s		135 mm/s
Anchura de trabajo	300 mm
Conexión	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potencia con cantidad maxima de hojas	1400 W
Dimensiones Anch. x Prof. x Alt. (mm)	500 x 420 x 895
Capacidad del saco para papel cortado	105 l

* HSM-Norm
Nos reservamos el derecho a introducir modifi caciones técnicas y de diseño

Declaración de conformidad de la CE

Directiva para maquinaria 98 / 37 / EG

Directiva CEM 89 / 336 / EWG

Directiva de baja tensión 73 / 23 / EWG

El fabricante HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem aclara con esto, que las destructoras de documentos Primo 2700 corresponden con las directivas de CE arriba mencionadas inclusive todas las modificaciones pertinentes.

Normas y especificaciones técnicas:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.04.2005

R. Goutier

Rolf Gasteier - Gerente Técnico

El comité de estudios „Verwaltung“ (administración) / oficina de pruebas para el sector „Büromaschinen und -geräte“ (máquinas y aparatos de ofi cina) en casa de la Verwaltungs-Berufsgenossenschaft (organización profesional de administración), Deelbögenkamp 4, D-22297 Hamburg, lleva a cabo una prueba del tipo de máquina en cuanto a su conformidad con los requerimientos de la directriz de máquinas de la CE. Esta ofi cina de pruebas es autoridad encargada conforme al Anexo V de la directriz de la CE.
