BEDIENUNGSANLEITUNG 2700 Office PRIMO

deutsch: Aktenvernichter Primo 2700....3 – 6

english: Paper shredder Primo 2700 .... 7 – 10

HSM Pressen GmbH + Co. KG

Bahnhofstraße 115

D-88682 Salem

Germany

Tel.: [phone] / 822-0

Fax.: [phone] / 822-160

E-Mail: [e-mail]

www.hsm-online.de

HSM of America LLC

1075 Andrew Drive

Suite C

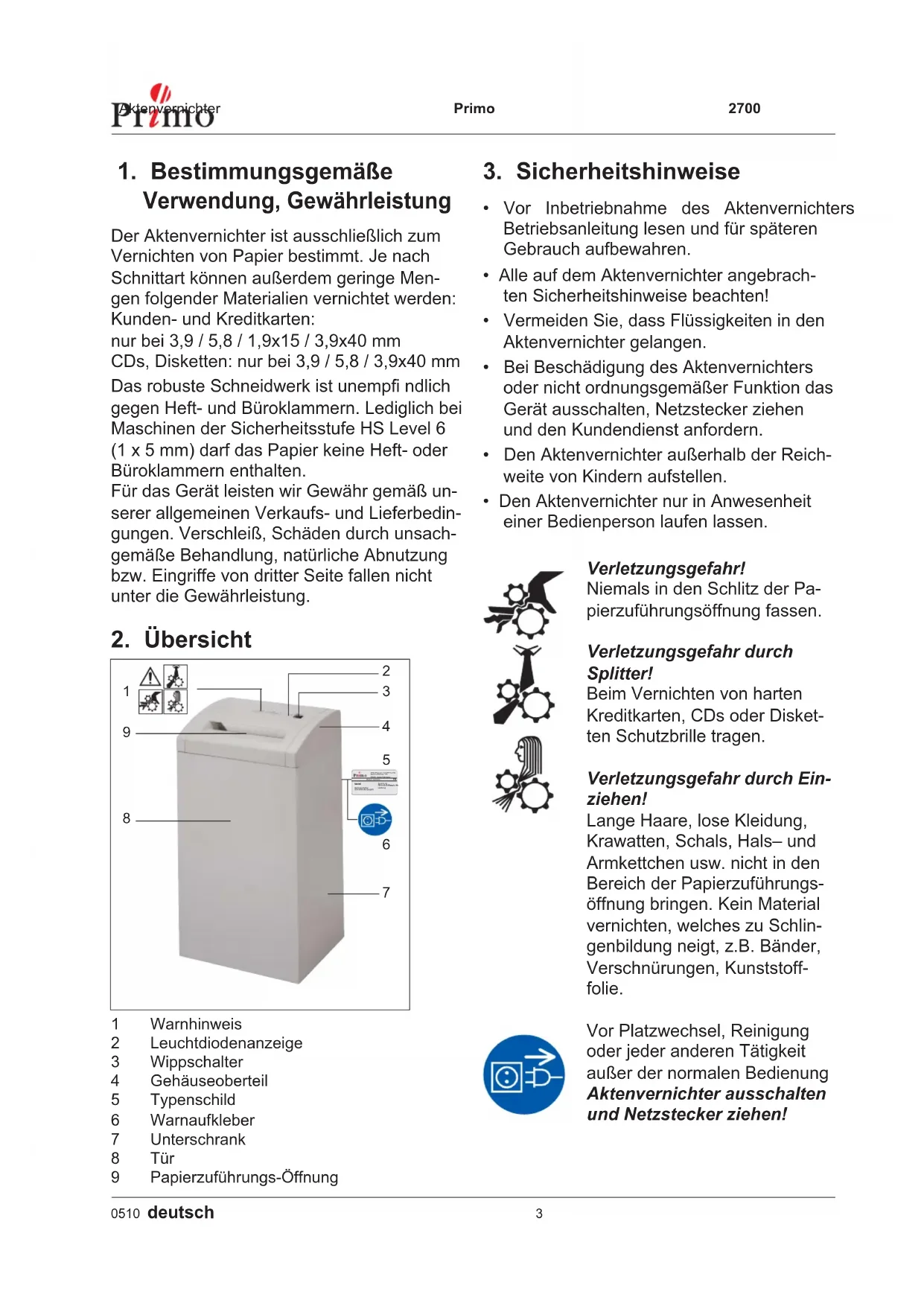

1. Bestimmungsgemäße Verwendung, Gewährleistung

Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden: Kunden- und Kreditkarten:

nur bei 3,9 / 5,8 / 1,9x15 / 3,9x40 mm

CDs, Disketten: nur bei 3,9 / 5,8 / 3,9x40 mm Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern. Lediglich bei Maschinen der Sicherheitsstufe HS Level 6 (1 x 5 mm) darf das Papier keine Heft- oder Büroklammern enthalten.

Für das Gerät leisten wir Gewähr gemäß unserer allgemeinen Verkaufs- und Lieferbedingungen. Verschleiß, Schäden durch unsachgemäße Behandlung, natürliche Abnutzung bzw. Eingriffe von dritter Seite fallen nicht unter die Gewährleistung.

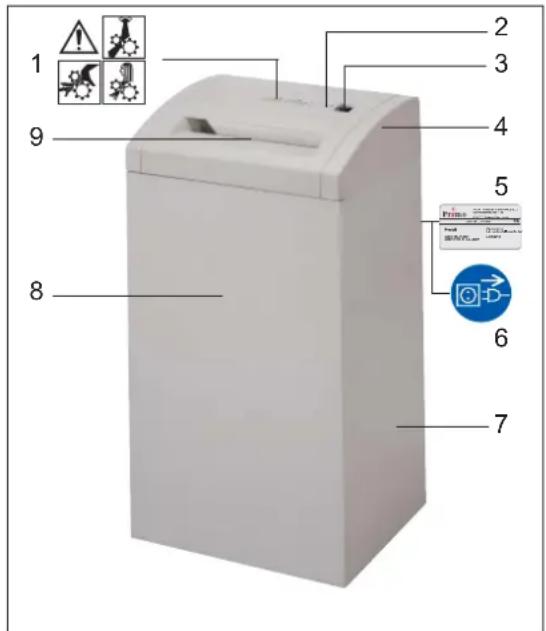

1. Übersicht


1 2 3 4 5 6 7 8 9

1 Warnhinweis
2 Leuchtdiodenanzeige
3 Wippschalter
4 Gehäuseoberteil
5 Typenschild
6 Warnaufkleber
7 Unterschrank
8 Tür
9 Papierzuführungs-Öffnung

3. Sicherheitshinweise

• Vor Inbetriebnahme des Aktenvernichters Betriebsanleitung lesen und für späteren Gebrauch aufbewahren.
• Alle auf dem Aktenvernichter angebrachten Sicherheitshinweise beachten!
• Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen.
• Bei Beschädigung des Aktenvernichters oder nicht ordnungsgemäßer Funktion das Gerät ausschalten, Netzstecker ziehen und den Kundendienst anfordern.
• Den Aktenvernichter außerhalb der Reichweite von Kindern aufstellen.
• Den Aktenvernichter nur in Anwesenheit einer Bedienperson laufen lassen.

Niemals in den Schlitz der Papierzuführungsöffnung fassen.

Verletzungsgefahr durch Splitter!

Beim Vernichten von harten Kreditkarten, CDs oder Disketten Schutzbrille tragen.

Verletzungsgefahr durch Einziehen!

Lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Papierzuführungsöffnung bringen. Kein Material vernichten, welches zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Kunststofffolie.

Vor Platzwechsel, Reinigung oder jeder anderen Tätigkeit außer der normalen Bedienung Aktenvernichter ausschalten und Netzstecker ziehen!

Durchführung von Wartungs- und Servicearbeiten nur von:

• HSM–Kundendienst
- fachlich ausgebildetem Personal (z.B. Elektrofachkraft)
• Service–Technikern unserer Vertragspartner

4. Aufstellung

• Der Aktenvernichter darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.
• Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbelstücken von min. 10 cm eingehalten werden.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Bitte überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

Flügelschrauben der Transportsicherung herausschrauben.

5. Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
  • 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör:

• Schnittgutsack, Best.-Nr. 1.410.995.000
• Schneidblock-Spezialöl (250 ml), Best.-Nr. 1.235.997.401

6. Bedienung

Aktenvernichter einschalten

• Wippschalter Pos. 1 drücken.
• Wippschalter rastet ein.
• Anzeige am Bedienfeld leuchtet.
• Aktenvernichter ist betriebsbereit (Schneidwerk läuft noch nicht).

Papier vernichten

Maximale Blattanzahl siehe „Technische Daten“.

• Lichtschranke startet Schneidwerk automatisch.
• Ca. 3 s nachdem die Papierzuführungsöffnung wieder frei ist, schaltet der Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

Aktenvernichter ausschalten

• Wippschalter Pos. 2 antippen.
• Schalter springt auf Nullstellung.

7. Störungsbeseitigung

Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

• Anzeige am Bedienfeld leuchtet.

- Schneidwerk läuft selbständig ca. 2 s rückwärts.

- Papier wird herausgeschoben. Vorsicht!

Wippschalter nicht wechselweise vorwärts-rückwärts (Pos. 1-Pos. 2) betätigen: Schneidwerk kann beschädigt werden.

• Geräte mit Streifenschnitt

Wenn das Papier zu tief sitzt und nicht herausgenommen werden kann:

Wippschalter Pos. 2 mehrmals kurzzeitig betätigen.

• Geräte mit Partikelschnitt

Papier aus der Papierzuführungsöffnung herausziehen. Lichtschranke muss frei sein.

• Papierstapel halbieren.

• Wippschalter Pos. 1 drücken.

• Papier nacheinander eingeben.

Schnittgutbehälter voll

• Anzeige am Bedienfeld leuchtet.

- Aktenvernichter schaltet ab.

Vollen Schnittgutbehälter unbedingt entleeren, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

• Wippschalter Pos. 2 antippen.

• Vollen Schnittgutsack herausnehmen und neuen Schnittgutsack einspannen.

Türkontakt unterbrochen

• Anzeige am Bedienfeld leuchtet.

- Aktenvernichter schaltet ab.

- Überprüfen Sie, ob die Fronttür richtig geschlossen ist.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kundendiens- tes:

• Ist der Netzstecker eingesteckt?
• Ist der Aktenvernichter eingeschaltet?
• Ist der Motor überlastet worden? ca. 15–20 min. abkühlen lassen

8. Wartung und Pfl ege

Reinigung:

• Aktenvernichter ausschalten, Netzstecker ziehen.
  • Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Die Anwendung von Scheuermitteln, Waschbenzin, Benzin oder Verdünner ist verboten.

Bei nachlassender Schnittleistung oder Geräuschentwicklung (nur Geräte mit Partikelschnitt):

• Aktenvernichter ausschalten
• Schneidblock–Spezialöl durch die Papierzuführungsöffnung auf der ganzen Breite hineinspritzen.
• Schneidwerk ohne Papierzufuhr rückwärts (Pos. 2) laufenlassen.
• Papierstaub und Partikel werden gelöst.

9. Technische Daten

Schnittart		Streifenschnitt		Partikelschnitt
Schnittgröße (mm)		5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Sicherheitsstufe DIN 32757 – 1		2	2	3	4	5	Level 6*
Schnittleistung (Blatt), DIN A4	70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
	80 g/m2	32 - 33	25 - 27	20 - 22	12 - 14	7 - 9	6 -7
Gewicht		42 kg		45 kg		48 kg
Geräuschemission (Leerlauf / Last)		56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Schnittgeschwindigkeit		126 mm/s		135 mm/s
Arbeitsbreite		300 mm
Anschluss		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Leistung bei max. Blattzahl		1400 W
Maße B x T x H (mm)		500 x 420 x 895
Volumen des Schnittgutbehälters		105 l

* HSM-Spezifi kation
Technische und optische Änderungen vorbehalten

EG-Konformitätserklärung

Maschinenrichtlinie 98 / 37 / EG

EMV-Richtlinie 89 / 336 / EWG

Niederspannungsrichtlinie 73 / 23 / EWG

Der Hersteller HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem erklärt hiermit, dass der Aktenvernichter Primo 2700 mit den oben genannten EG-Richtlinien einschließlich aller zutreffenden Änderungen übereinstimmt.

Angewendete Normen und technische Spezifikationen:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.04.2005

R. Goutier

Rolf

Gasteier

Technischer

Leiter

Eine Prüfung des Maschinentyps auf Übereinstimmung mit den Anforderungen der EG-Richtlinie für Maschinen erfolgte durch den Fachausschuss Verwaltung, Prüf- und Zertifi zierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Diese Prüfstelle ist zuständige Stelle im Sinne von Anhang V der EG-Maschinenrichtlinie.

Rolf Gasteier - Technisch leider

Maskindirektiv 98 / 37 / E∅F

EMC-direktiv 89 / 336 / E∅F

Maskindirektiv 98 / 37 / EG

EMC-direktiv 89 / 336 / EWG

Lågspänningsdirektiv 73 / 23 / EWG
