BEDIENUNGSANLEITUNG ES20 PRIMO

1 Bestimmungsgemäß Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Unterseite des Schneidkopfes nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Zerkleinern von Papier sowie Kunden- und Kreditkarten bestimmt. Das robuste Schneidwerk ist unempfändlich gegen Heft- und Buroklammern.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätebensdauer (HSM Lifetime Warranty). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

2 Sicherheitshinweise

Klassifi zierung

Sicherheitshinweis	Erläuterung
WARNING Die Mis!	sachtung der Warnung kann schwere oder tõd-liche Verletzungen zur Folge haben.
Achtung Die Missach	tung des Hinweises kann Sachschäden verur-sachen.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren

Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNING

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kindern unter 14 Jahren) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder man

gels Erfahrung und/oder mangels Wissen benutzt werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Verbrennungsgefahr!

Verwenden Sie keine Reinigungsmittel oder Druckluftspruhfl aschen, die entfl ammbare Stoffe enthalten. These Sub stanzen konnen sich entzünden.

WARNING

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armketten usw. nicht in den Bereich der Zuführöffnung. Vernachten Sie kein Material, das zu Schlingenbergdung neigt, z.B. Bander, Verschnurungen, Weichplastikfolien.

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Überprüfen Sie vor dem Einsteinen des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimm.
• Achten Sie darauf, dass der Netzsteckerleitung erreichen ist.
• Vermeiden Sie, dass Wasser in den Aktienvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser.
• Fassen Sie den Netzstecker niemals mit feuchten Handen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Gerät nur in trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

Prufen Sie Gerat und Kabel regelmäßig auf Schaden. Schalten Sie den Aktenvernichter bei Beschädigung oder nicht gsemälter Funktion sowie vorechal oder Reinigung aus und Sie den Netzstecker.

• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und bereits Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Das Gerät ist nicht für die Benutzung in unmittelbarer Höhe von Bildschirm- bzw. Buroarbeitsplätzen vorgesehen.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service

Technikern unserer Vertragspartner durchgefuhrt werden. Kundendienstadressen siehe Seite 68.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion theses Modells.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitals „Bestimmungsgemäße Verwendung".

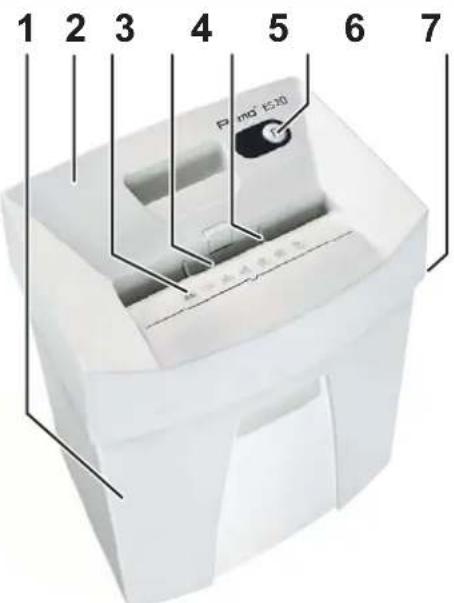

3 Übersicht

1 Schnittgutbehälter
2 Schneidkopf
3 Sicherheitshinweise, Sicherheitselement
4 Zuführungsfizierung für Papier und Kunden-/ Kreditkarten
5 Start-Stopp-Automatik
6 Reversiertaste R: Rücklauf
7 Typenschild an der Unterseite des Schneidkopfes

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
  1 Flasche Schneidblock-Spezialol (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

Schneidblock-Spezialol (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 68.

5 Bedienung

WARNING

Stellen Sie vor dem Einsatz der Maschine sicher, dass alle Sicherheitschinweise beachtet wurden.

• Stecken Sie den Netzstecker der Maschine in eine ordnungsgemäß installierte Steckdose.
  Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I".

Papier vernichten

• Führren Sie das zu vernichtende Papier zu. Zulässige Blattzahl siehe Technische Daten.
  Die Start-Stopp-Automatik schaltet das Schneidwerk automatisch ein.
  Das Papier wird in das Schneidwerk eingezogen und vernichtet.

Ca. 3 s nachdem die Papierzufuhr wieder frei ist schaltet der Aktenvernichter automatisch ab.

Zerkleinerung von Kunden- und Kreditkarten

Geben Sie die Karten so in den Zuführ-schlitz, dass sie von der Start-Stopp-Automatik erfasst werden konnen.

Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf 0^u .

6 Störungsbeseitigung

Hinweis:

Das Gehäuseoberteil ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet ab, wenn Sie auf das Sicherheitselement drücken.

Papierstau

Sie haben zu viel Papier auf einmal zugeführrt.

Das Schneidwerk lauft eine Sekunden rückwärts und schiebt das Papier Heraus.
- Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.
- Halbieren Sie den Papierstapel.
- Führn Sie das Papier nacheinander zu.

Hinweis:

Falls der Papierstapel bis der Blockierung schon zu einem große Teil eingezogen wurde, können Sie auch die Reversiertaste „R” länger als 3 s drücken. Dadurch lauft das Schneidwerk wieder vorwärts und vernichtet das restliche Papier.

Schnittgutbehälter voll

Überprüfen Sie regelmäßig den Füllstand im Schnittgutbehälter.

Achtung Entleeren Sie den vollen Schnitt-gutbehälter umgehend, da bei mehrmali-gem Nachdrücken Funktionstörungen am Schneidwerk auftreten konnen.

Im Gehäuseoberteil ist eine Griffmulde eingearbeitet, die Ihnen das Anheben des Schneidkopfes vom Schnittgutbehälter erleichtert.

Bei anderen Störungen prufen Sieitte vor der Benachrichtigung unseres Kundendienstes, ob der Schneidkopf richtig auf den Schnittgutbehälter aufgesetzt ist. Falls der Motor überlastet wurde, lessen Sie den Aktenvernichter vor erneuter Inbetriebnahme ca. 15 - 20 min. abkühlen.

7 Reinigung und Wartung

WARNING Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter aus undziehen Sie den Netzstecker.

Die Reinigungarf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabeiarfkein Wasser in das Geräteindringen.

Olen Sie das Schneidwerk bei nachlassender Schnittleistung, Gerauschentwicklung oder nach jedem Leer des Schnittgutbehalters (nur bei Partikelschnitt). Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Betätigen Sie die Start-Stopp Automatik und halten Sie das Schneidwerk ohne Papierzufuhr laufen.
  Papierstaub und Partikel werden gelöst.

Hinweis:

Das Olen des Schneidwerks verbessert die Schnittleistung auch bei Geräten mit Streifenschmitt.

8 Entsorgung / Recycling

Elektrische und elektronische

Altgeräte enthalten vielfach noch

wertvolle Materialien, teils aber

auch schädliche Stoffe, die für die

Funktion und Sicherheit notwendig

waren. Bei falscher Entsorgung

oder Handhabung konnen diese fur die

menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Führer Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

9 Technische Daten

Schnittart Streifenschnitt Partikelsschnitt
Schnittgröße (mm) 5,8 3,9 4 x 25
Sicherheitsstufe DIN 66399 P-2, T-2, E-2 P-2,80 g/m2	T-2, E-2 P-4, T-4, E-3, F-1
Schnittleistung* (Blatt), DIN A4 70 g/m2	15 - 17	12 - 14	6 - 7
	13 - 15	10 - 12	4 - 5
Gewicht	4 kg		4,5 kg
Eingabebreite	230 mm
Schnittgeschwindigkeit	44 mm/s
Anschluss	215 - 240 V, 50 - 60 Hz
	110 - 130 V, 50 - 60 Hz
Leistung bei max. Blattzahl	300 W
Betriebsart	Kurzzeitbetrieb
Betriebszeit	3 min
Ruhezeit	60 min
Umgebungsbedingungen im Betrieb: Temperatur relative Luftfeuchte Höhe über NN	-10 °C bis +25 °C max. 90%, nicht kondensierend max. 2.000 m
Maße B x T x H (mm)	366 x 258 x 466
Volumen des Schnittgutbehalters 20 l
Emissionsschalldruckpegel (im Leerlauf / unter Last)	58-60 dB(A) / 63-64 dB (A)

• Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), langs zugeführlt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geoltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermitteltes Werte.

EG-Konformitätserklarung

Der Hersteller HSM GmbH + Co. KG, Austrasse 1 - 9, 88699 Frickingen / Germany erklart hiermit, dass die nachstehend bezeichnete Maschine

Aktenvernichter Primo ES 20

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgenden aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006/95/EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Spezifikationen:

EN 55014-1:2006 + A1:2009 EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008
EN 62233:2008 EN 61000-4-2:1995 + A1:1998 + A2:2001
- EN 61000-4-4:2004 - EN 61000-4-5:2006
EN 61000-4-6:2007 + Corr. Aug. 2007 EN 61000-4-11:2004
EN 60950-1:2006 +A12:2011

Frickingen, 10.7.2013

ppa. Hubert Kotzinger - Leiter Produktentwicklung Umwelttechnik

Ner Hersteller-OI
unverend.

Exclusive use with

manufacturer oi

Nur Hersteller-OI verwenden!

Nur Hersteller-OI verwenden!

dokumentfürstöraren Primo ES 20
