MANUALE UTENTE ES20 PRIMO

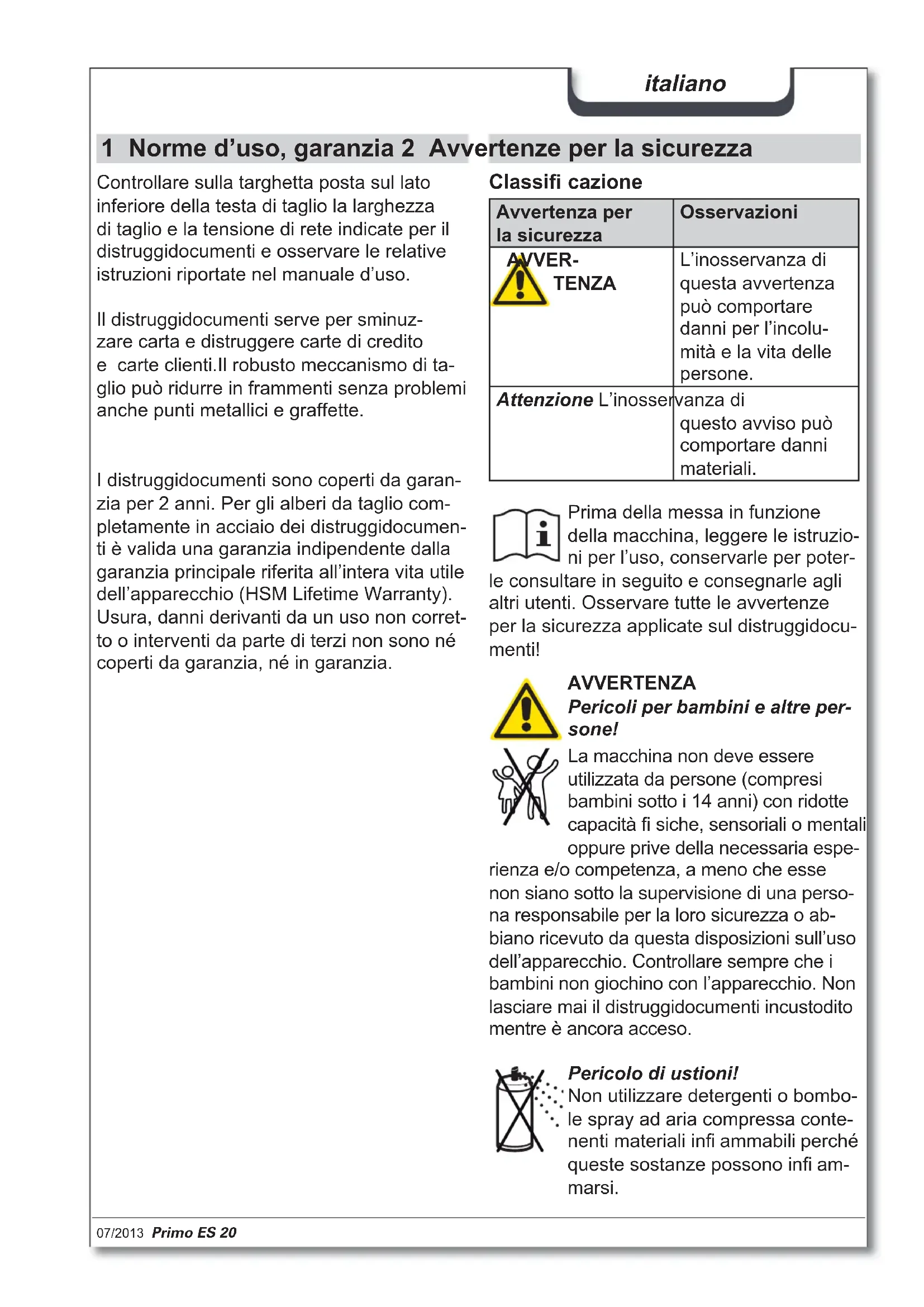

• EN 60950-1:2006 +A12:2011 Frickingen, 10.7.2013 ppa. Hubert Kötzinger - Directeur du développement des produits Technologies pour l’environnement07/2013 Primo ES 20 21 italiano 1 Norme d’uso, garanzia 2 Avvertenze per la sicurezza Classifi cazione Avvertenza per la sicurezza Osservazioni AVVER- TENZA L’inosservanza di questa avvertenza può comportare danni per l’incolu- mità e la vita delle persone. Attenzione L’inosservanza di questo avviso può comportare danni materiali. Prima della messa in funzione della macchina, leggere le istruzio- ni per l’uso, conservarle per poter- le consultare in seguito e consegnarle agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocu- menti! AVVERTENZA Pericoli per bambini e altre per- sone! La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con ridotte capacità fi siche, sensoriali o mentali oppure prive della necessaria espe- rienza e/o competenza, a meno che esse non siano sotto la supervisione di una perso- na responsabile per la loro sicurezza o ab- biano ricevuto da questa disposizioni sull’uso dell’apparecchio. Controllare sempre che i bambini non giochino con l’apparecchio. Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso. I distruggidocumenti sono coperti da garan- zia per 2 anni. Per gli alberi da taglio com- pletamente in acciaio dei distruggidocumen- ti è valida una garanzia indipendente dalla garanzia principale riferita all’intera vita utile dell’apparecchio (HSM Lifetime Warranty). Usura, danni derivanti da un uso non corret- to o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia. Controllare sulla targhetta posta sul lato inferiore della testa di taglio la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti e osservare le relative istruzioni riportate nel manuale d’uso. Pericolo di ustioni! Non utilizzare detergenti o bombo- le spray ad aria compressa conte- nenti materiali infi ammabili perché queste sostanze possono infi am- marsi. Il distruggidocumenti serve per sminuz- zare carta e distruggere carte di credito e carte clienti. Il robusto meccanismo di ta- glio può ridurre in frammenti senza problemi anche punti metallici e graffette.22 Primo ES 20 07/2013 italiano AVVERTENZA Tensione di rete pericolosa! L’uso improprio della macchina può causare scosse elettriche. – Prima di inserire la spina di rete, assi- curarsi che i dati della tensione e della frequenza della vostra rete elettrica coin- cidano con quelli indicati sulla targhetta. – Assicurarsi che la spina di rete sia facil- mente accessibile. – Evitare penetrazioni d’acqua nel distrug- gidocumenti. Non immergere mai il cavo e la spina di rete in acqua. – Non toccare mai la spina di rete con le mani umide. – Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione. – Utilizzare l’apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia. AVVERTENZA Pericolo di lesioni. Non intervenire mai nella feritoia dell’alimentazione della carta. Pericolo di lesioni da trascina- mento! In prossimità dell’apertura dell’ali- mentazione della carta è indispen- sabile prendere le dovute precau- zioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non ven- gano agganciati. Non distruggere materiali che tendono ad avvolger- si, quali nastri, corde, fi lm in plasti- ca ecc. Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggi- documenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete. – Tenere l’apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili. – L’apparecchio non è concepito per l’im- piego nelle immediate vicinanze di posta- zioni di lavoro con computer o da uffi cio. I lavori di assistenza legati alla rimozione delle coperture del corpo macchina devono essere eseguiti unicamente dal servizio di assisten- za clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 68. HSM garantisce la consegna di pezzi di ricambio fi no a 10 anni dall’uscita di produ- zione del presente modello. Attenzione Pericolo derivante da uso improprio Utilizzare la macchina solo in modo confor- me ai dati forniti al capitolo “Norme d’uso”.07/2013 Primo ES 20 23 italiano 3 Panoramica 1 Serbatoio di raccolta 2 Testa di taglio 3 Avvertenze per la sicurezza, elemento di sicurezza 4 Asola di alimentazione per carta, car- te di credito e carte clienti 5 Funzione automatica per avvio/arresto 6 Tasto di inversione R: Indietro 7 Targhetta sul lato inferiore della testa di taglio 4 Fornitura

• Apparecchio pronto all‘uso, imballato in cartone

• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)

• Manuale operativo Accessori

Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403 Per gli indirizzi di servizio assistenza clienti vedere pagina 68 5 Messa in esercizio AVVERTENZA Prima di accendere la macchina, assicurarsi di aver prestato atten- zione a tutte le avvertenze per la sicurezza.

• Inserire la spina di rete della macchina in una presa correttamente installata.

• Interruttore della rete sul rovescio del distruggidocumenti su „I“. Sminuzzamento di carta

• Introdurre la carta da distrug- gere. Per il numero di fogli ammessi vedi Dati tecnici. La funzione automatica per avvio/arresto inserisce auto- maticamente l’utensile da taglio. La carta viene indrodotta nell’utensile da taglio e viene distrutta. Quando l’apertura torna libera, il mecca- nismo di taglio si spegne automaticamen- te dopo 3 secondi circa

Distruzione di carte clienti e carte di credito Inserire le carte nell‘asola di alimentazione in modo tale che esse possano essere rilevate dal sistema automatico di avvio/arresto.

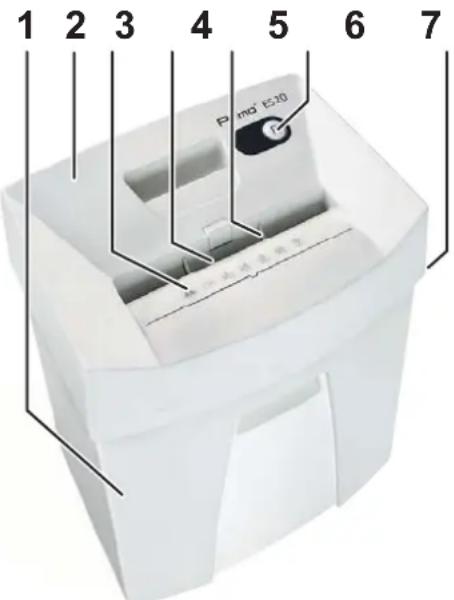

• Interruttore della rete sul rovescio del distruggidocumenti su „0“. 1 2 3 4 5 6 724 Primo ES 20 07/2013 italiano 6 Eliminazione dei disturbi Carta inceppata È stata introdotta troppa carta in una volta sola.

• L’utensile da taglio retrocede per alcuni secondi ed espelle la car- ta.

• Per rimuovere la pila di carta, premere eventualmente ancora il tasto di inversione “R”.

• Dimezzare la pila di carta.

• Introdurre la carta in successione. Contenitore per materiale da taglio pieno Controllare regolarmente il livello di riempi- mento nel contenitore del cascame. Attenzione Svuotare immediatamente il contenitore per materiale da taglio pieno poichè, a seguito di ripetute pressioni, pos- sono prentarsi disturbi di funzionamento sull’utensile da taglio. Nella parte superiore del corpo macchina è integrata un’impugnatura che facilita il solle- vamento della testa di taglio dal contenitore del cascame. Nota: L’elemento di sicurezza è dotato di una protezione da contatto. Il distruggidocumenti si spegne quando l’elemento di sicurezza viene premuto. Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, con- trollare se la testa portautensile sia posi- zionata correttamente sul contenitore per materiali di taglio. Nel caso in cui il motore sia stato sovraccaricato, prima di una nuova messa in funzione fare raffreddare il distrug- gidocumenti per ca. 15 – 20 min. 7 Pulizia e cura AVVERTENZA Tensione di rete pericolosa! Spegnere il distruggidocumenti ed estrarre la spina di rete. La pulizia deve essere effettuata soltan- to con un panno morbido e una soluzione delicata di acqua saponata. Durante que- sta operazione non deve penetrare acqua nell‘apparecchio. Applicare uno strato d’olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppu- re dopo ogni svuotamento del contenitore per mate- riali di taglio (solo per particelle) A tal fi ne utilizzare solo olio speciale per il blocco di taglio di HSM:

• Spruzzare l’olio speciale attraverso l’a- limentazione della carta su tutta la lun- ghezza degli alberi da taglio.

• Premere l’avvio/arresto automatico e la- sciare scorrere l’utensile da taglio senza alimentazione della carta. La polvere e le particelle di carta si stac- cano. Avvertenza L’applicazione di uno strato d’olio al mecca- nismo di taglio migliora le prestazioni di ta- glio anche in apparecchi con taglio a strisce. Nota: Se una buona parte della pila di carta è già stata inserita fi no al blocco, è possibile pre- mere anche il tasto di inversione “R” per più di 3 sec. In questo modo l’utensile da taglio procede di nuovo e distrugge il resto della carta.07/2013 Primo ES 20 25 italiano 8 Smaltimento / Riciclaggio Gli apparecchi elettrici ed elettroni- ci usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funziona- mento e alla sicurezza dell’appa- recchio. Se queste sostanze vengono smal- tite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell’uomo e l’ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigen- ti e utilizzare centri di raccolta per la restitu- zione e il riciclaggio degli apparecchi elettri- ci ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell’ambiente. 9 Dati tecnici Tipo di taglio Taglio a strisce Taglio a frammenti Dimensioni di taglio (mm) 5,8 3,9 4 x 25 Classe di sicurezza DIN 66399 P-2, T-2, E-2 P-2, T-2, E-2 P-4, T-4, E-3, F-1 Prestazioni di taglio* (foglio) 70 g/m

Peso 4 kg 4,5 kg Larghezza per l’immissione 230 mm Velocità di taglio 44 mm/s Collegamento 215 - 240 V, 50 - 60 Hz

110 - 130 V, 50 - 60 Hz

Potenza assorbita con numero di fogli max 300 W Modalità di funzionamento Funzionamento di breve durata Tempo di funzionamento 3 min Tempo di inattività 60 min Condizioni ambientali in funzionamento: temperatura umidità dell’aria relativa Altezza sopra il l.d.m da -10 °C a +25 °C max 90 %, senza condensa max 2000 m Dimensioni L x P x A (mm) 366 x 258 x 466 Volume del contenitore per materiali di taglio 20 l Livello di pressione acustica di emissione (corsa a vuoto / carico) 58-60 dB(A) / 63-64 dB (A)

• Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrifi cato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determi- nare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione. I risultati di capacità in 80 g/m² sono valori calcolati.26 Primo ES 20 07/2013 italiano Dichiarazione di Conformità CEE Il produttore HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany con la presente dichiara che la mac- china menzionata in alto: distruggidocumenti Primo ES 20 sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito: Direttiva sulla bassa tensione 2006 / 95 / CE direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE Norme e specifi che tecniche applicate:

• Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrifi cato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determi- nare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione. I risultati di capacità in 80 g/m² sono valori calcolati.32 Primo ES 20 07/2013 español Declaración de conformidad de la CE Por la presente, el fabricante HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany declara que en su concepción y construcción, el modelo puesto en circulación de la máquina denominada Destructora de documentos Primo ES 20 cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE: Directiva de baja tensión 2006 / 95 / CE Directiva CEM 2004 / 108 / CE Normas y especifi caciones técnicas:
