MANUALE UTENTE 1800 Office PRIMO

italiano: Distruggidocumenti Primo 1800....15 – 18

Il distruggidocumenti è concepito esclusivamente per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali: tessere e carte di credito:

Il robusto meccanismo di taglio può ridurre in frammenti senza problemi anche punti metallici e graffette.

Per questo apparecchio offriamo una garanzia sulla base delle nostre condizioni generali di vendita e di fornitura. L'usura, danni derivanti da un trattamento non corretto, il naturale logoramento o interventi da parti di terzi non sono coperti da garanzia.

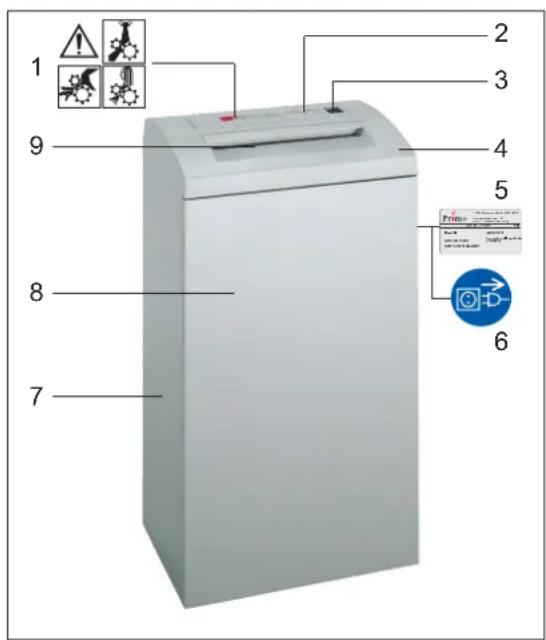

1. Panoramica


1 2 3 4 5 6 7 8 9

1 pericolo di lesioni

2 LED

3 interruttore a bilico

4 coperchio

5 targhetta conoscitiva

9 apertura di introduzione della carta

3. Precauzioni di sicurezza

• Leggere tutti i manuali prima di mettere in esercizio il distruggidocumenti.
  Conservare i manuali per potervi fare riferimento in futuro.
• Osservare tutte le precauzioni di sicurezza applicate sul distruggidocumenti!
• Evitare che l'apparecchio venga in contatto con liquidi.
• Se il distruggidocumenti è danneggiato o non funziona correttamente, spegnere l'apparecchio, estrarre la spina di alimentazione e mettersi in contatto con il Servizio di Assistenza.
• Disporre il distruggidocumenti fuori dalla portata di bambini.
• Usare il distruggidocumenti solamente in presenza di un operatore.

Pericolo di lesioni!

Non intervenire nella feritoia di introduzione della carta.

Pericolo di ferimento a causa della fuoriuscita di schegge!

Per la distruzione di credito rigide impiegare occhiali di protezione.

Pericolo di lesioni!

In prossimità della feritoia di introduzione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati o trascinati nel meccanismo.

Prima di spostare l'apparecchio, di effettuare lavori di pulizia e di effettuare ogni altro lavoro diverso dall'esercizio normale, disinserire l'apparecchio e staccare la spina elettrica.

Le operazioni di manutenzione ed assistenza possono essere effettuate solo da:

• Servizio di Assistenza HSM
- personale specializzato (es. elettrotecnici)
- tecnici autorizzati delle consociate.

4. Fornitura

• Apparecchio pronto all'uso, imballato in cartone
• 5 sacchi di raccolta
  • Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessori:

• Sacchi di raccolta, articolo n. 1.661.995.050
- Bottiglia di olio speciale da taglio (250 ml), articolo n. 1.235.997.401

5. Installazione

• L'apparecchio non deve essere disposto vicino oppure sopra un termosifone o un'altra fonte di calore.
• Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min. di 10 cm dalla parete o da mobili.
• Fare in modo che la spina sia facilmente accessibile.
• Controllare prima dell'introduzione della spina che la tensione e la frequenza della rete corrispondano alle indicazioni sulla targhetta.

6. Messa in esercizio

Accendere l'apparecchio

• Interruttore a bilico in posizione 1.
• l'interruttore scatta in posizione.
• Indicazione verde sul campo di comando accesa.
• l'apparecchio è pronto all'esercizio (Standby).

Sminuzzamento di carta

Immettere i documenti nell'apertura di introduzione della carta (capacità di taglio vedi „Scheda tecnica“).

• Il processo di sminuzzamento è controllato da una fotocellula che si trova nell'apertura di introduzione della carta.
• Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all'esercizio.

Spegnere il distruggidocumenti

- Interruttore a bilico in posizione 2.

- l'interruttore scatta in posizione 0.

7. Eliminazione dei disturbi

Carta inceppata

È stata introdotta troppa carta in una volta sola.

Attenzione!

Non azionare ripetutamente in avanti ed indietro l'interruttore (pos. 1 / pos. 2):

Può danneggiarsi il meccanismo di taglio.

- Premere l'interruttore in posizione 2 e lasciare premuto.

- La carta fuoriesce.

• Dimezzare il pacco di carta.

- Interruttore in pos. 1.

- Introdurre la carta l'una dopo l'altra.

Serbatoio di carta tagliata pieno

- Indicazione rossa sul campo di comando accesa.

- l'apparecchio si spegne.

Dopo aver spento il distruggidocumenti svuotare il serbatoio di raccolta giacché dal spingere varie volte possono originarsi guasti nel funziona-mento del meccanismo di taglio.

- Interruttore a bilico in posizione 2.

- Svuotare il serbatoio di raccolta della carta pieno.

- Svuotare il serbatoio di raccolta della carta pieno inserire di nuovo il serbatoio di raccolta.

Contatto sportello interrotto

- Indicazione rossa sul campo di comando accesa.

- l'apparecchio si spegne.

• Chiudere lo sportello.

In caso di disturbi ulteriori prima di avvertire il nostro Servizio Assistenza verifi care:

• Spina elettrica inserita?
• Acceso il distruggidocumenti?
• Motore sovraccarico?

lasciare raffreddare per 15-20 min. circa

8. Manutenzione e cura pulizia

• Spegnere il distruggidocumenti ed estrarre la spina.
• La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. È vietato l'utilizzo di prodotti abrasivi, benzina per smacchiare, benzina o diluenti.

Quando la capacità di taglio inizia a calare oppure l'apparecchio diventa rumoroso (particelle):

• Spegnere l'apparecchio (interrut- tore a bilico in posizione 2).
• Spruzzare olio da taglio attraverso l'apertura di introduzione della carta per tutta la larghezza della stessa.
• Fare girare i cilindri a coltello in indietro a vuoto per diverse volte (posizione 2).
• La polvere e le particelle di carta si staccano.

9. Scheda tecnica

Tipo di taglio
	strisce		particelle
Grandezza di taglio (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Grado di protezione DIN 32757 – 1	2	2	3	4
Capacità di taglio (fogli), DIN A4 70 g/m2	22 - 24	16 - 18	12 - 14	9 - 11
	80 g/m2	13 - 15	9 - 11	7 - 9
Velocità di taglio	80 mm/s		90 mm/s
Peso	19 kg		20 kg
Livello di rumorosità (Corsa a vuoto/Carico)	53 dB(A) / 59 - 63 dB(A)
Formato carta	240 mm
Allacciamento	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potenza motore Con n. di fogli max.	440 W
Dimensioni largh x prof x alt (mm)	401 x 272 x 727
Capacità del sacco di raccolta	48 l

Con riserva di modiiche tecniche ed estestiche!

Dichiarazione di Conformità CEE

Direttiva sulla macchina 98 / 37 / CEE

Direttiva sulla compatibilità elettromagnetica 89 / 336 / CEE

Direttiva sulla bassa tensione 73 / 23 / CEE

Il costruttore HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem

dichiara, che i distruggidocumenti Primo 1800 sono d'accordo con i sopra nominati disposizioni della direttiva comprese tutte le modifi che inerenti.

Norme e specifi che tecniche applicate:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.07.2003

R. Goutier

Rolf Gasteier - Direttore tecnico

I controllo del tipo di macchina per accertare la conformità con le esigenze della direttiva CE sulle macchine viene eseguito a cura dell'ufficio controlli del comitato specifico „Amministrazione“, settore „Macchine per ufficio e apparecchiature“ presso la mutua assicuratrice di categoria professionale per il settore amministrativo, Deelbögenkamp 4, D-22297 Hamburg.

Questo uffi cio controlli è l'uffi cio responsabile ai sensi dell'appendice V della direttiva sulle macchine CE.
