1800 Office - Fragmentadora de papel PRIMO - Manual de utilização gratuito

Tipo de produto	Destruidor de documentos
Marca	Primo
Modelo	1800 Office
Dimensões (L x P x A)	401 x 272 x 727 mm
Peso	19 kg (corte em tiras) / 20 kg (corte transversal)
Alimentação	230 V, 50 Hz
Potência	440 W
Tipo de corte	Corte em tiras ou corte transversal
Tamanho do corte	5,8 mm / 3,9 mm (tiras); 3,9 x 30 mm / 1,9 x 15 mm (transversal)
Capacidade de folhas (70 g/m²)	22-24 (tiras 5,8); 16-18 (tiras 3,9); 12-14 (transversal 3,9x30); 9-11 (transversal 1,9x15)
Velocidade de corte	80 mm/s (tiras) / 90 mm/s (transversal)
Largura de trabalho	240 mm
Volume do reservatório	48 L
Nível de ruído	53 dB(A) vazio, 59-63 dB(A) em carga
Segurança	Luzes indicadoras, parada automática, contato de porta
Manutenção	Lubrificar o bloco de corte com óleo especial; limpar com pano macio e água com sabão
Acessórios incluídos	5 sacos de recortes, 1 garrafa de óleo 50 ml
Garantia	De acordo com as condições gerais de venda
Certificações	CE, normas EN

Perguntas frequentes - 1800 Office PRIMO

Como ligar o destruidor de documentos Primo 1800 Office?

Coloque o interruptor basculante na posição 1. A luz verde acende e o aparelho está em espera. Insira o papel na abertura para iniciar a destruição automática.

O que fazer em caso de atolamento de papel?

Mantenha o interruptor na posição 2 para fazer o papel retroceder. Divida a pilha em dois e insira as folhas uma a uma na posição 1. Não acione o interruptor alternadamente para evitar danificar o mecanismo.

Qual é a capacidade máxima de folhas que posso destruir de uma vez?

Depende do tipo de corte. Para papel 70 g/m²: até 24 folhas em corte em tiras 5,8 mm, 18 em tiras 3,9 mm, 14 em corte transversal 3,9x30 mm e 11 em corte transversal 1,9x15 mm.

Posso destruir cartões de crédito com este destruidor?

Sim, pode destruir cartões de crédito e de fidelidade. O tamanho de corte para cartões é de 3,9 / 5,8 / 3,9 x 30 mm dependendo do tipo de corte. Use óculos de proteção para evitar estilhaços.

Como lubrificar o bloco de corte do destruidor?

Desligue o aparelho e desconecte-o. Injete o óleo especial na abertura de inserção de papel em toda a largura. Ligue novamente na posição 2 sem papel para distribuir o óleo. Repita se necessário.

O que significam as luzes indicadoras no painel de controle?

A luz verde indica que o aparelho está pronto. A luz vermelha pode indicar reservatório cheio ou porta mal fechada. Consulte o manual para mais detalhes.

Como limpar o exterior do destruidor?

Desconecte o aparelho. Use um pano macio e água com sabão não corrosiva. Não use abrasivos, gasolina ou diluente.

Por que o destruidor para subitamente?

Isso pode ser devido a um reservatório de recortes cheio (luz vermelha), porta aberta, superaquecimento do motor ou atolamento. Verifique esses pontos e deixe esfriar por 15-20 minutos se necessário.

Posso inserir clipes e grampos no destruidor?

Sim, o mecanismo de corte robusto resiste a grampos e clipes. No entanto, evite destruir objetos que possam se enrolar, como tiras ou material de amarração.

O que fazer se o motor superaquecer?

O aparelho para automaticamente. Desligue-o e desconecte-o. Deixe o motor esfriar por cerca de 15 a 20 minutos antes de reutilizá-lo.

MANUAL DE UTILIZADOR 1800 Office PRIMO

INSTRUÇÕES DE OPERAÇÃO

português: Destruidora de documentos Primo 1800....23 – 26

nederlands: Papiervernietiger Primo 1800....27 – 30

dansk: Makuleringsmaskine Primo 1800....31 – 34

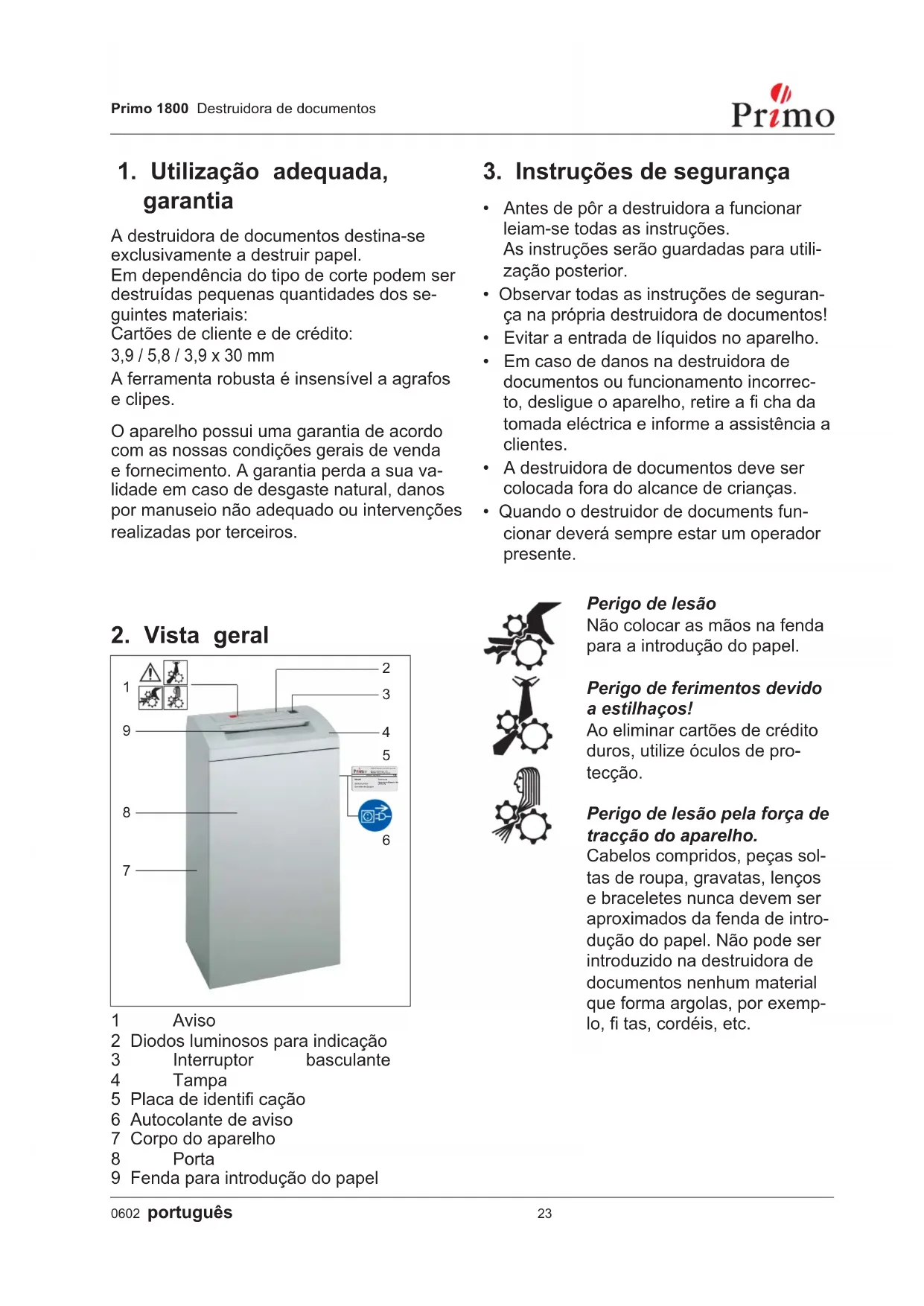

1. Utilização adequada, garantia

A destruidora de documentos destina-se exclusivamente a destruir papel.

Em dependência do tipo de corte podem ser destruídas pequenas quantidades dos seguintes materiais:

Cartões de cliente e de crédito:

A ferramenta robusta é insensível a agrafos e clipes.

O aparelho possui uma garantia de acordo com as nossas condições gerais de venda e fornecimento. A garantia perda a sua validade em caso de desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

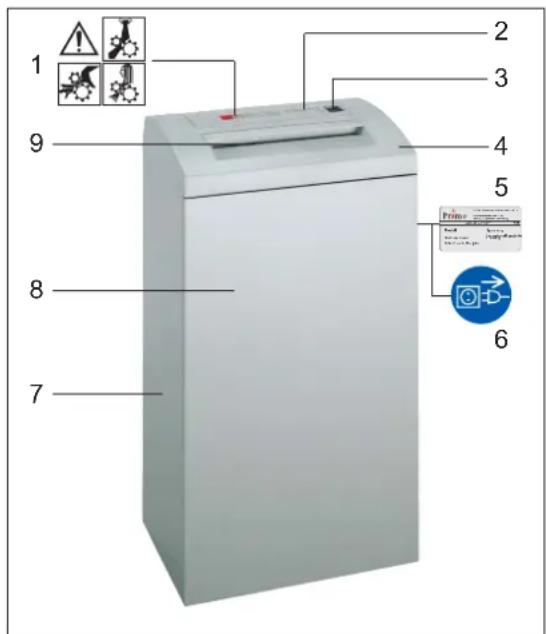

1. Vista geral


1 Aviso
2 Diodos luminosos para indicação
3 Interruptor basculante
4 Tampa
5 Placa de identifi cação
6 Autocolante de aviso
7 Corpo do aparelho
8 Porta
9 Fenda para introdução do papel

3. Instruções de segurança

• Antes de pôr a destruidora a funcionar leiam-se todas as instruções.
  As instruções serão guardadas para utilização posterior.
• Observar todas as instruções de segurança na própria destruidora de documentos!
• Evitar a entrada de líquidos no aparelho.
• Em caso de danos na destruidora de documentos ou funcionamento incorrecto, desligue o aparelho, retire a fi cha da tomada eléctrica e informe a assistência a clientes.
• A destruidora de documentos deve ser colocada fora do alcance de crianças.
• Quando o destruidor de documents funcionar deverá sempre estar um operador presente.

Não colocar as mãos na fenda para a introdução do papel.

Perigo de ferimentos devido a estilhaços!

Ao eliminar cartões de crédito duros, utilize óculos de protecção.

Perigo de lesão pela força de tracção do aparelho.

Cabelos compridos, peças soltas de roupa, gravatas, lenços e bracelets nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, fi tas, cordéis, etc.

Antes de mudar o aparelho do seu lugar, limpeza ou qualquer outra operação fora da utilização normal da destruidora de documentos deve desligar o aparelho e retirar a fi cha de rede.

Os trabalhos de manutenção e serviço só podem ser executados por:

• serviço de Assistência HSM
• pessoal com formação própria (p.ex. ofi cial electrista)
• técnicos de serviço das nossas representações ofi ciais.

4. Volume do fornecimento

• Destruidora de documentos pronta para funcionar embalada em cartão
• 5 sacos de dobra lateral
• Para corte em partículas - 1 garrafa óleo especial para bloco de corte (50 ml)
• Instruções de operação

Acessórios:

• O aparelho não deve ser colocado ao lado ou por cima de radiador de aquecimento ou qualquer outra fonte de calor.
• As fendas de ventilação não podem estar obstruídas e têm de estar a uma distância de pelo menos 10 cm da parede ou dos móveis.
• Tenha atenção para que a fi cha possa ser facilmente retirada da tomada.
• Por favor, antes de inserir a fi cha na tomada eléctrica, verifi car se a tensão e a frequência da rede eléctrica correspondem às indicações na placa de características.

6. Pôr em funcionamento

• Accionar o interruptor basculante na pos. 1.
• O interruptor basculante engata.
• Indicação verde no painel de comando iluminada.
• Destruidora de documentos está pronto a servir.

Destruição de papel

Introduzir papel (capacidade de corte veja em „Dados técnicos“).

• O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel.
• Logo que a fenda de introdução do papel esteja desimpedida a ferramenta de corte desliga automaticamente após 3 segundos e volta à situaço de espera.

• Accionar brevemente o interruptor basculante na pos. 2.
• O interruptor volta à posição zero.

7. Eliminação de falhas

Acumulação de papel

Introduziu papel em demasia de uma só vez.

Atenção!

Não accione o interruptor basculate alternando-o entre as posições 1 e 2 (avançar / recuar): A ferramenta de corte pode danifi car-se.

- Pressione o interrutor na posição 2 e mantenha - o pressionado.

- O papel volta para trás.

- Introduzir apenas metade do papel.

- Accionar o interruptor basculante na pos. 1.

- Introduzir o papel um por um.

Contentor cheio

- A indicação vermelha no painel de comando está Iluminada.

Depois de desligar a destruidora de documentos há-de esvaziar o recipiente de papel cortado, pois que o empurrar várias vezes pode provocar distúrbios de funcionamento no mecanismo de corte.

- Accionar brevemente o interruptor basculante na pos. 2.

- Mudar o saco de material cortado. Meter um novo saco de material cortado.

Contacto da porta interrompido

- A indicação vermelha no painel de comando está Iluminada.

- Fechar a porta de frente.

Em caso de outras falhas e antes de entrar em contacto com o serviço a clientes, por favor verifi car se:

• A fi cha de rede está metida?
- A destruidora de documentos está ligada?
- O motor está sobrecarregado ? deixar arrefecê-lo aprox. 15 a 20 min.

8. Manutenção e conservação

Limpeza:

• Desligue a destruidora de documentos, retire a fi cha da tomada.
• A limpeza só pode ser realizada com um pano macio e uma solução de água com produto de limpeza suave. É proibido utilizar agentes abrasivos, benzina, gasolina ou diluente.

Caso a capacidade de corte diminuir ou a destruidora desenvolver ruídos desconhecidos (Corte em partículas):

• Desligar a destruidora de documentos.
• Borrifar a fenda de introdução do papel sobre toda a largura com óleo especial para bloco de corte.
• Accionar a ferramenta de corte, sem introduzir papel. (pos. 2)
• O pó e as partículas de papel desprendem.

9. Dados técnicos

Tipo de corte	Corte em tiras		Corte em partículas
Largura de corte (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Grau de segurança segundo DIN 32757 – 1	2	2	3	4
Capacidade de corte (folhas), DIN A4 70 g/m280 g/m2	22 - 2417 - 19	16 - 1813 - 15	12 - 149 - 11	9 - 117 - 9
Velocidade de corte	80 mm/s		90 mm/s
Peso	19 kg		20 kg
Nível de ruídos (Marcha em vazio/carga)	53 dB(A) / 59 - 63 dB(A)
Largura de trabalho	240 mm
Ligação eléctrica	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potência em quant. folhas max.	440 W
Dimensões LxPxA (mm)	401 x 272 x 727
Volume do saco de material cortado	48 l

Reservam-se alterações técnicas e ópticas.

Declaração de Conformidade CE

Directiva sobre Máquinas 98 / 37 / CEE

Directiva sobre Compatibilidade Electromagnética 89 / 336 / CEE

Directiva sobre Baixa Tensão 73 / 23 / CEE

declara pela presente que a destruidora de documentos Primo 1800 obedece às directrizes da CE acima referidas incluindo todas as alterações aplicáveis.

Normas e especificações técnicas utilizadas:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.07.2003

R. Gouteier

Rolf Gasteier - Director técnico

Um controlo do tipo de máquinas, de acordo com as egixências da Directiva sobre máquinas da CE, é efectuado pela Comissão Técnica „Administração“/ área de controlo „Maquinas e aparelhos de escritório“, nas instalações da Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Esta entidade de controlo é responsável por esta actividade, de acordo com o Aditamento V da Directiva para máquinas da CE.
