2600 Office - Fragmentadora de papel PRIMO - Manual de utilização gratuito

Tipo de produto	Triturador de documentos
Marca	PRIMO
Modelo	2600 Office
Tipo de corte	Corte em tiras ou corte transversal (dependendo da versão)
Tamanho do corte (mm)	5,8 / 3,9 / 1,9 (tiras); 3,9x30 / 1,9x15 / 0,78x11 / 1x5 (transversal)
Capacidade de corte (folhas 70 g/m²)	4 a 30 folhas conforme o tipo de corte
Grau de segurança DIN 32757-1	2 a 6 (Nível 6 HSM) dependendo da versão
Largura de trabalho	255 mm
Velocidade de corte	120 a 130 mm/s
Volume do reservatório	76 litros
Nível sonoro	60-64 dB(A) vazio, 64-70 dB(A) com carga
Alimentação elétrica	230 V, 50 Hz (versões 100-115 V disponíveis)
Potência máxima	670 W
Peso	26 a 30 kg conforme a versão
Dimensões (L x P x A)	448 x 347 x 773 mm
Materiais destrutíveis	Papel, grampos, clipes, cartões de crédito, CD, disquetes (conforme a versão)
Conteúdo da entrega	Triturador, 5 sacos de lixo, óleo de corte (50 ml), manual
Manutenção	Lubrificar regularmente o bloco de corte com o óleo especial
Limpeza	Pano macio e água com sabão neutro não corrosivo
Segurança	Desligamento automático em caso de porta aberta, proteção contra superaquecimento
Garantia	Conforme condições gerais de venda
Peças de reposição	Sacos, óleo de corte disponíveis como acessórios

Perguntas frequentes - 2600 Office PRIMO

Como desentupir o triturador em caso de congestionamento de papel?

Coloque o interruptor na posição 2 e mantenha-o pressionado para fazer o papel retroceder. Divida a pilha de papel ao meio e reintroduza as folhas uma a uma na posição 1. Não alterne rapidamente entre as posições para não danificar o mecanismo.

O que fazer quando a luz vermelha estiver acesa?

A luz vermelha indica um reservatório de sobras cheio ou uma porta mal fechada. Esvazie o balde ou verifique se a porta frontal está corretamente fechada. Após esvaziar, reinicie o aparelho.

Como lubrificar o bloco de corte?

Desligue e desconecte o aparelho. Injete o óleo especial HSM na abertura de inserção do papel em toda a largura. Recoloque o interruptor na posição 2 e faça o mecanismo girar sem papel várias vezes para distribuir o óleo.

Quais tipos de documentos posso destruir?

O triturador é projetado para papel, grampos e clipes. Dependendo da versão de corte, você também pode destruir cartões de crédito (cortes finos) e CD/DVD (cortes 3,9 / 5,8 mm). Para as versões com segurança Nível 6, remova os grampos e clipes.

Quais precauções de segurança devo tomar?

Nunca coloque as mãos na abertura. Mantenha cabelos longos, gravatas, cachecóis afastados. Não use perto de crianças. Use óculos de proteção para destruir CD ou cartões de crédito. Desconecte antes de limpeza ou manutenção.

O triturador para durante o uso, por quê?

Isso pode ser devido a uma sobrecarga (muitas folhas) ou um superaquecimento do motor. Deixe esfriar por 15-20 minutos. Verifique também se a porta está bem fechada e se o balde não está cheio.

Posso destruir disquetes?

Sim, apenas para trituradores com um corte de 5,8 mm. Os disquetes devem ser inseridos um de cada vez.

Como limpar o aparelho?

Desconecte o aparelho. Use um pano macio umedecido com água com sabão neutro não corrosivo. Não use solventes, gasolina ou diluentes. Não derrame líquido na abertura.

Qual é a capacidade do reservatório?

O reservatório tem capacidade de 76 litros, o que permite esvaziar com menos frequência.

Onde posso encontrar peças de reposição ou acessórios?

Os sacos de lixo (ref. 1.133.995.000) e o óleo especial 250 ml (ref. 1.235.997.401) estão disponíveis como acessórios. Entre em contato com o serviço pós-venda HSM ou um distribuidor autorizado.

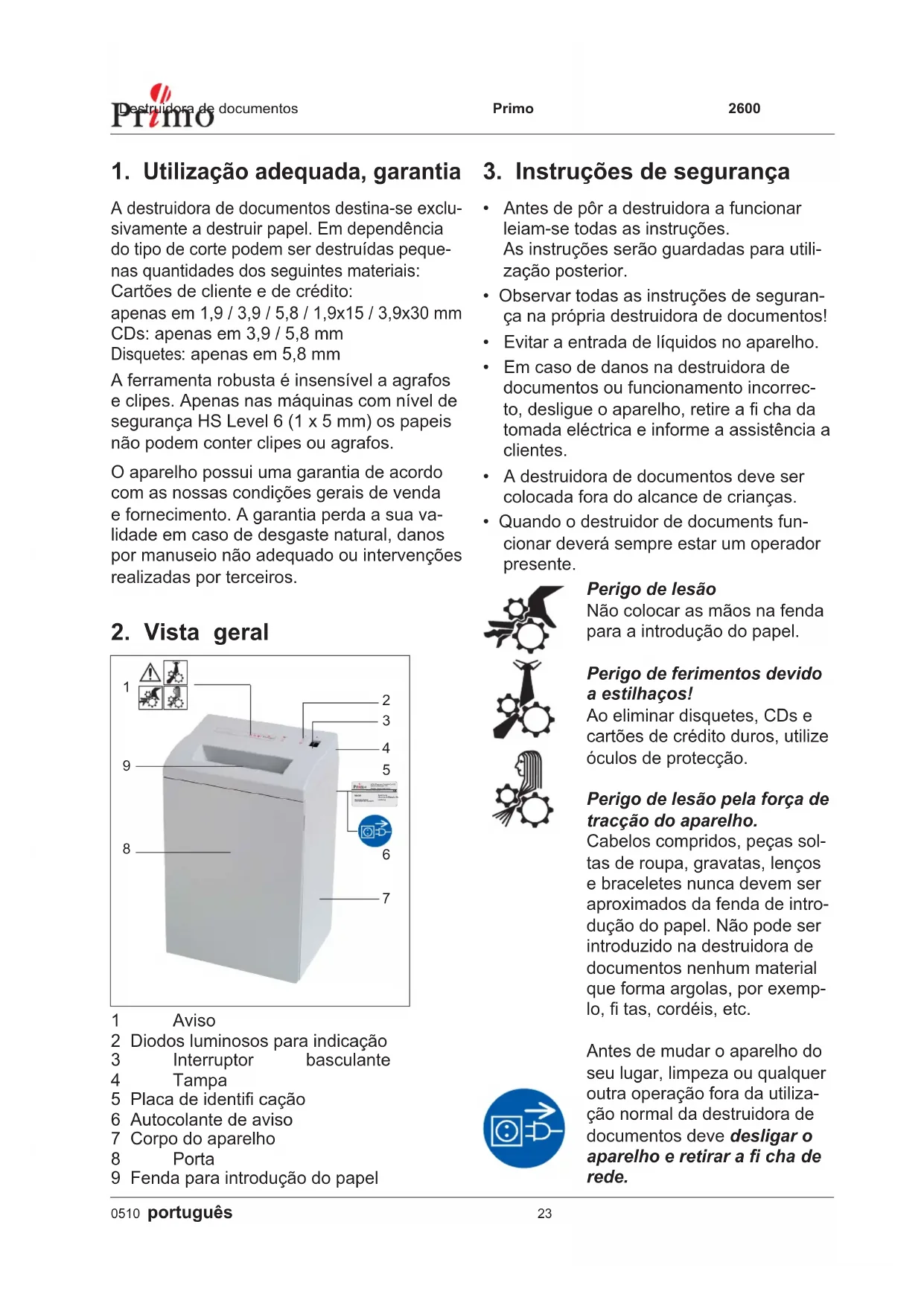

MANUAL DE UTILIZADOR 2600 Office PRIMO

INSTRUÇÉS DE OPERação

1. Utilização adequada, garantia

A destruidora de documentos destinas-se exclusivamente a destruir papel. Emdependencia do tipo de corte poder ser destruidas��enhasquantidades dos seguintes materiais:

Cartoes de cliente e decreto:

apenas em 1,9 / 3,9 / 5,8 / 1,9x15 / 3,9x30 mm

CDs:apanas em 3,9/5,8 mm

Disquetes:apanas em 5,8 mm

A ferramenta robusta é insensível a agrafos e clipes. Apenas nas máquinas com nivel de segurarça HS Level 6 (1 x 5 mm) os papeis não podem conter clipes ou agrafos.

O aparecido possui uma garantia de acordo com as nossas condições gerais de vendagem fornicamento. A garantia perda a sua validade em caso de desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terreiros.

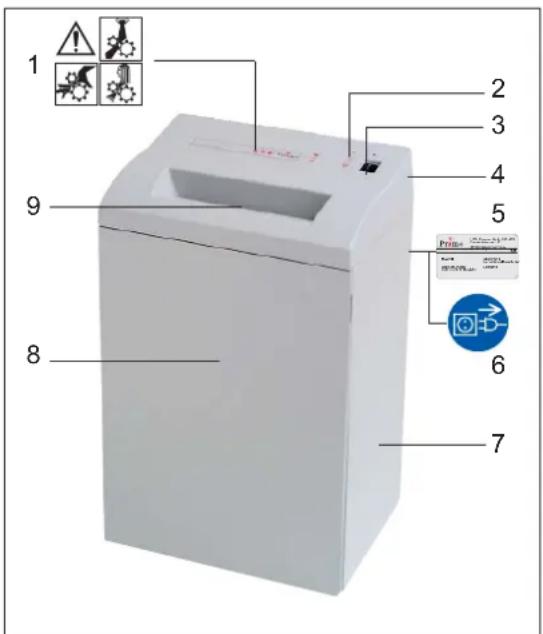

2. Vista geral

1 Aviso
2 Diodos luminosos para indicatoro
3 Interruptor basculante
4 Tampa
5 Placa de identificacao
6 Autocolante de avis
7 Corpo do aparelho
8 Porta
9 Fenda para introdução do papel

3. Instruções de segurarca

• Antes de pôr a destruidora a funcional leiam-se todas as instruções.
  As instruções seront guardadas para utilização posterior.
• Observar todas as instruções de segurança na和个人a destruidora de documents!
• Evitar a entrada de liquidos no aparelho.
• Em caso de danos na destruidora de documents ou funciona incorp cto, deslige o aparelho, retire a fi cha da tomada elcctrica e informe a assistencia a clients.
• A destruidora de documents deve ser colocada fora do alcance de crianças.
• quando o destruidor de documents functional deferá sempre estar um operador presente.

Perigo de lesão

Não colocar as mãos na fenda para a introdução do papel.

Perigo de ferimentos devido a estilhaços!

Ao eliminar disquetes, CDs e cartões de��ouros, utilizeções de proteção.

Perigo de lesão pelaforcade detracçãodoaparelho.

Cabelos compridos, peças soltas de roupa, gravatas, lenços ebraceletes nunca devem ser aproximados da fenda de introducao do papel. Não pode ser introduzido na destruidora de documents nenhum material que forma argolas, por exemplo, fi das, cordésis, etc.

Antes de mudar o aparelho do seu lugar, limpeza ou qualquer outra operacao fora dautilização normal da destruidora de documents deve desligar o aparelho e retiring a fi cha de rede.

Oseworkos de manutencao eservoso podem ser executados por:

-Serviço de Assistência HSM
- pessoal com formaçãopropria (p.ex. oficial electrista)
- técnicos de service das nos-sas representações ofciais.

4. Colocacao

• O aparecido não deve ser colocado ao lado ou por cima de radiador de aquecimento ou qualquer窗外mente de calor.
• As fendas de ventilação não podem estar obstruções e tem de estar a uma distência de pelo menos 10 cm da parede ou dos movés.
• Tenha atençao para que a fi cha possa ser fácilmente retirada da tomada.
• Por favor, antes de insertar a fi cha na toma da electrica, verifi car se a tensao e a frequencia da rede electrica correspondem as indications na placac de caracteristicas.

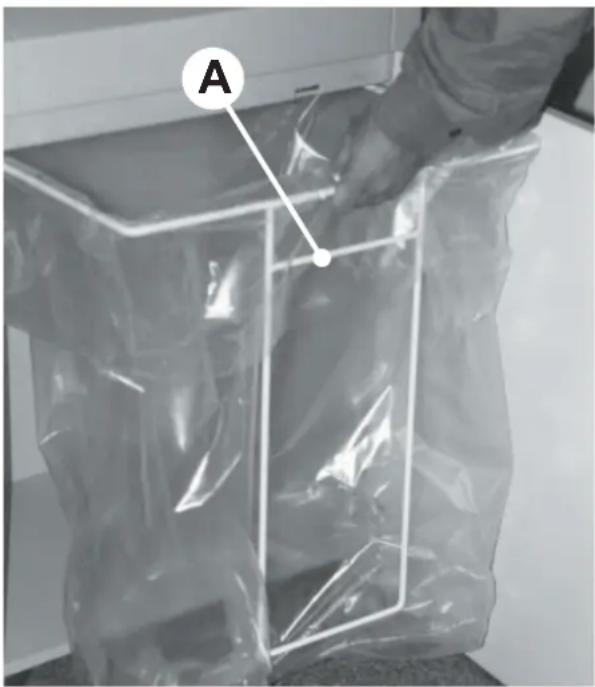

• DepoS de colocar o saco para o material cortado, volta a inserir a armação (arco A indica para oazo darente do armario) nas calhas de guia.

5. Pôr em funciona

• Acionar o interruptor basculante na pos. 1.
• O interruptor basculante engata.
• Indicação verde no poinel de comando iluminada.
• Destruidora de documents está antes a partir.

Destruicao de papel

Introduzir papel (capacidade de corte veja em „Dados&Tecnicos").

• O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel.
• Logo que aenda de introdução do papel esteja desimpedida à ferramenta de corteDSLiga automaticamente après 3segundos e volta à situço de esper.

• Destruidora de documents pronta para funcional embalada em cartão
• 5 sacos de dobra lateral
• Para corte em partículas - 1 garrafa oleo especial para bloco de corte (50 ml)
• Instruções de operações

Acessórios:

7. Eliminação de falhas

Acumulacao de papel

Introduziu papel em demasia de umasole vez.

Atença!

Nao accione o interruptor basculate alternando-o entre as posicaoes 1 e 2 (avancar / recuar): A ferramenta de corte pode danifi car-se.

• Pressione o interrutor na posicao 2 e mantenha - o pressionado.
• O papel volta para tras.
• Introduzir apenas metade do papel.
• Acionar o interruptor basculante na pos. 1.
• Introduzir o papel um por um.

Contentor cheio

• A indicação vermelha no poin de commando está Iluminada.
• A destruidora de documentos desliga.

Depois de desligar a destruidora de documents ha-de esvaziar o recipiente de papel cortado, puis que o empullar varias vezes pode provocar disturbios de functiona-mentation no mecanismo de corte.

• Acionar brevamente o interruptor basculante na pos. 2.
• Mudar o saco de material cortado. Meter um novo saco de material cortado.

Contacto da porta interrompido

• A indicação vermelha no poin de commando está Iluminada.
• A destruidora de documentos desliga.
• Fechar a porta de fremte.

Em caso de outras falhas e antes deentrare emcontacto com o service a cliente, porfavor verifi car se:

• A fi cha de rede está metida?
• A destruidora de documents está ligada?
• O motor está sobrecarregado? deixar arrefecê-lo aprox. 15 a 20 min.

8. Manutenção e conservação

Limpeza:

Desligue a destruidora de documents, retire a fi cha da tomada.
- A limpeza está para ser realizada com um pano maco e uma solucao de agua com produits de limpeza suave. É proibido'utilizar agentes abrasivos, benzina, gasolina ou diluente.

Caso a capacité de corte diminuir ou a destruidora desenvolver ruidos relacionados (Corte em particulas):

• Desligar a destruidora de documento.
• Borrifar a fenda de introducao do papel sobre toda a largura com oleo especial para bloco de corte.
• Acionar a ferramenta de corte, sem introduzir papel. (pos. 2)
• O po e as particulicas de papel desprendem.

9. Dados技术和

Tipo de corte	Corte em tiras			Corte em particulas
Largura de corte (mm)	5,8	3,9	1,9	3,9x30	1,9x15	0,78x11	1x5
Grau de segurarça segundo DIN 32757 - 1	2	2	3	3	4	5	Level 6*
Capacidade de corte (folhas) 70 g/m2DIN A4 80 g/m2	28 - 3022 - 24	23 - 2518 - 20	17 - 1913 - 15	16 - 1812 - 14	12 - 149 - 11	7 - 86 - 7	4 - 53 - 4
Peso	26 kg			30 kg
Nível de ruidos (Marcha em vazio/carga)	60 dB(A) / 64 dB(A)			62 dB(A) / 64 - 70 dB(A)
Velocidade de corte	120 mm/s			130 mm/s
Largura de trabalho	255 mm
Ligação eletrica	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Potência em quant. folhas max.	670 W
Dimensoes LxPxA (mm)	448 x 347x 773
Volume do saco de material cortado	76 l

*HSM-Norm
Reservam-se alteracoes tecnicas e opticas

DECLARATION DE Conformidade CE

Um controlo do tipo de miginaes, de acdo com as egixencias da Direiva sobre maquinas da CE, e efectuado pela Comissao Tectnica, Administrao/area de controlo, Maquinas e aparelhos de escritorio", nas instalacoes da Verwaltungs-Berufgenossenschaft, Deelbogenkamp 4, D-22297 Hamburg. esta entidade de controlo e responsavel por esta actividade, de acdo com o Aditamento V da Direiva para maquinas da CE.
