2600 Office - Paperisilppuri PRIMO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Asiakirjasilppuri
Merkki	PRIMO
Malli	2600 Office
Leikkaustyyppi	Suikale- tai ristileikkaus (version mukaan)
Leikkauskoko (mm)	5,8 / 3,9 / 1,9 (suikale); 3,9x30 / 1,9x15 / 0,78x11 / 1x5 (risti)
Leikkauskapasiteetti (arkit 70 g/m²)	4–30 arkkia leikkaustyypistä riippuen
Turvallisuustaso DIN 32757-1	2–6 (Level 6 HSM) version mukaan
Työleveys	255 mm
Leikkausnopeus	120–130 mm/s
Säiliön tilavuus	76 litraa
Äänitaso	60–64 dB(A) tyhjänä, 64–70 dB(A) kuormitettuna
Virtalähde	230 V, 50 Hz (100–115 V versiot saatavilla)
Maksimiteho	670 W
Paino	26–30 kg version mukaan
Mitat (L x S x K)	448 x 347 x 773 mm
Silputtavat materiaalit	Paperi, niitit, paperiliittimet, luottokortit, CD-levyt, levykkeet (version mukaan)
Toimituksen sisältö	Silppuri, 5 jätesäkkiä, leikkausöljy (50 ml), käyttöohje
Huolto	Voitele leikkausyksikkö säännöllisesti erikoisöljyllä
Puhdistus	Pehmeä liina ja syövyttämätön saippuavesi
Turvallisuus	Automaattinen pysähdys oven ollessa auki, ylikuumenemissuoja
Takuu	Myyntiehtojen mukaan
Varaosat	Säkit, leikkausöljy saatavilla lisätarvikkeina

Usein kysytyt kysymykset - 2600 Office PRIMO

Kuinka poistat paperitukoksen silppurista?

Aseta kytkin asentoon 2 ja pidä sitä painettuna, jotta paperi liikkuu taaksepäin. Jaa paperipino kahteen osaan ja syötä arkit yksitellen asennossa 1. Älä vaihda nopeasti asentojen välillä, jotta et vahingoita mekanismia.

Mitä tehdä, kun punainen merkkivalo palaa?

Punainen merkkivalo ilmaisee, että silppusäiliö on täynnä tai ovi on huonosti kiinni. Tyhjennä säiliö tai tarkista, että etuovi on kunnolla kiinni. Tyhjennyksen jälkeen käynnistä laite uudelleen.

Kuinka voitelet leikkausyksikön?

Sammuta ja irrota laite verkkovirrasta. Ruiskuta HSM-erikoisöljyä paperinsyöttöaukkoon koko leveydeltä. Aseta kytkin takaisin asentoon 2 ja pyöritä mekanismia ilman paperia useita kertoja öljyn levittämiseksi.

Minkä tyyppisiä asiakirjoja voin silputa?

Silppuri on suunniteltu paperille, niiteille ja paperiliittimille. Leikkausversiosta riippuen voit silputa myös luottokortteja (hienot leikkaukset) ja CD/DVD-levyjä (leikkaukset 3,9/5,8 mm). Level 6 -turvallisuusversioissa poista niitit ja paperiliittimet.

Mitä turvallisuusvarotoimia minun tulee noudattaa?

Älä koskaan työnnä käsiä aukkoon. Pidä pitkät hiukset, solmiot ja huivit pois silppurin läheltä. Älä käytä lasten läheisyydessä. Käytä suojalaseja silputessasi CD-levyjä tai luottokortteja. Irrota pistoke pistorasiasta ennen puhdistusta tai huoltoa.

Silppuri pysähtyy käytön aikana, miksi?

Tämä voi johtua ylikuormituksesta (liikaa arkkeja) tai moottorin ylikuumenemisesta. Anna jäähtyä 15–20 minuuttia. Tarkista myös, että ovi on kunnolla kiinni ja että säiliö ei ole täynnä.

Voinko silputa levykkeitä?

Kyllä, vain silppureille, joissa on 5,8 mm:n leikkaus. Levykkeet on syötettävä yksi kerrallaan.

Kuinka puhdistan laitteen?

Irrota laite verkkovirrasta. Käytä pehmeää liinaa, joka on kostutettu syövyttämättömällä saippuavedellä. Älä käytä liuottimia, bensiiniä tai ohentimia. Älä kaada nestettä aukkoon.

Mikä on säiliön tilavuus?

Säiliön tilavuus on 76 litraa, minkä ansiosta sitä tarvitsee tyhjentää harvemmin.

Mistä löydän varaosia tai lisätarvikkeita?

Jätesäkit (viite 1.133.995.000) ja erikoisöljy 250 ml (viite 1.235.997.401) ovat saatavilla lisätarvikkeina. Ota yhteyttä HSM:n huoltopalveluun tai valtuutettuun jälleenmyyjään.

KÄYTTÖOHJE 2600 Office PRIMO

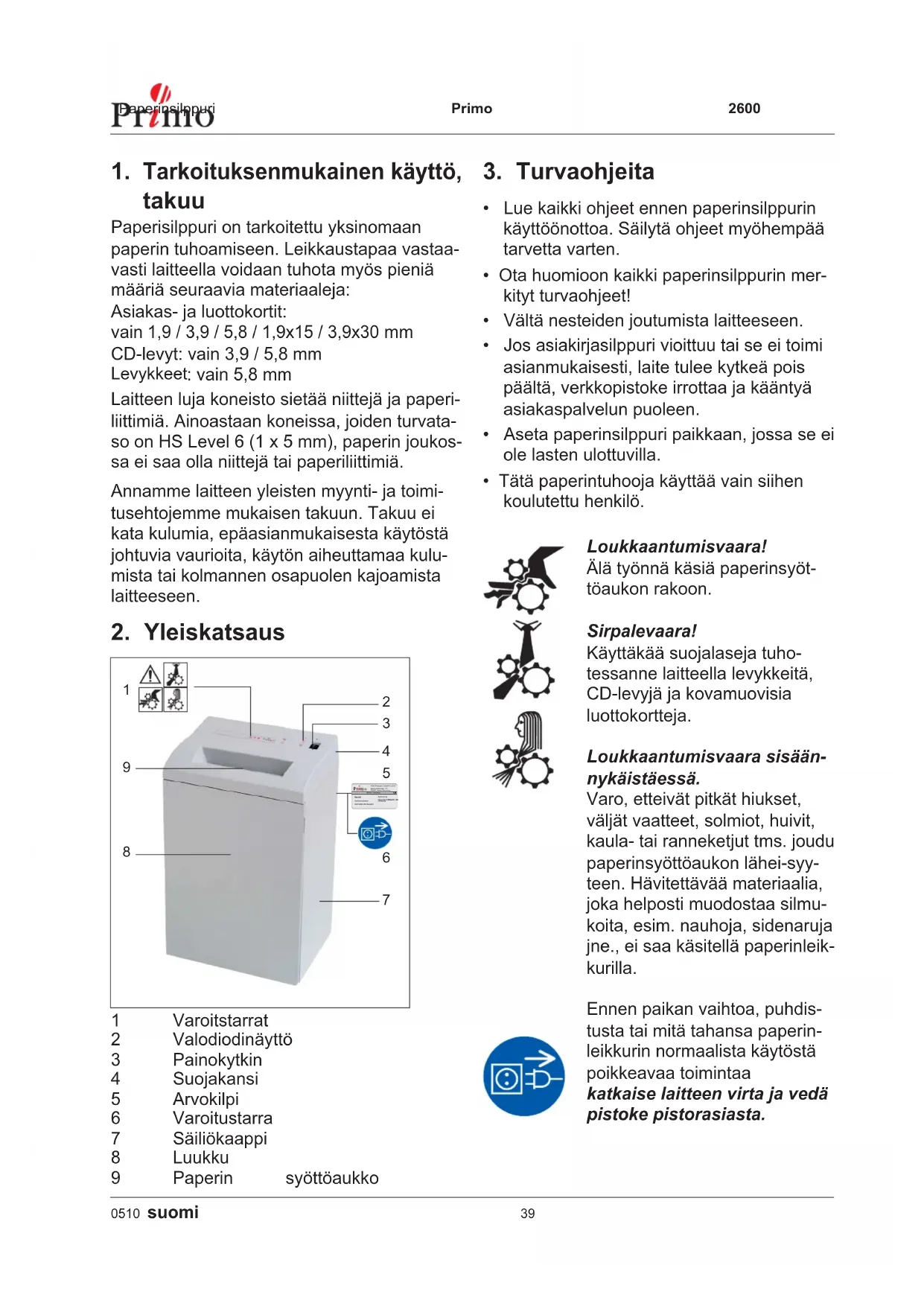

1. Tarkoituksenmukainen käytö, takuu

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen. Leikkaustapaa vastaavasti laitteella voidaan tuhota myos pienia maarii seuraavia materiaialeja:

Asiakas- ja luottokortit:
vain 1,9 / 3,9 / 5,8 / 1,9x15 / 3,9x30 mm

CD-levyt: vain 3,9 / 5,8 mm

Levykkeet: vain 5,8 mm

Laitteen luja koneisto sietäa niittejä ja pperi-llittimä. Ainoastaan koneissa, joiden turvataso on HS Level 6 (1 x 5 mm), paperin joukossa ei saa olla niittejä tai pperiilittimä.

Annamme laitteen yleisten myynti- ja toimitusehtojemme mukaisen takuun. Takuu eikata kolumia, epaasianmukaisesta kaytostä johtuvia vaurioita, kayton aiheuttamaa kulumista tai kolmannen osapuolen kajoamista laitteeseen.

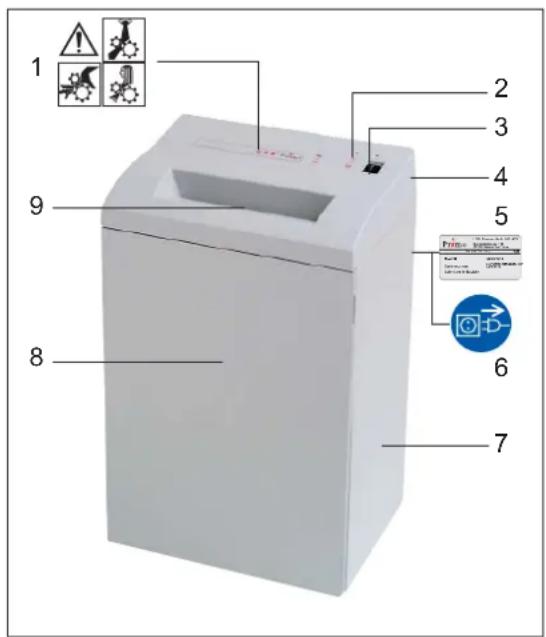

2. Yleiskatsaus

1 Varoitstarrat
2 Valodiodinäytto
3 Painokytkin
4 Suojakansi
5 Arvokilpi
6 Varoitustarra
7 Säliökaappi
8 Luukku
9 Paperin syottouukko

3. Turvaohjeita

• Lue kaikki ohjeet ennen paperinsilppurin käytöönottoa. Säilytä ohjeet myohempää tarvetta varten.
• Ota huomioon kaikki paperinsilppurin merkityt turvaohjeet!
  Välta nesteiden joutumista laitteeseen.
• Jos asiakirjasilppuri vioittuu tai se ei toimi asianmukaisesti, laite tulee kytkeä pois päältä, verkkopistoke irrottaa ja käntyä asiakaspalvelun puoleen.
• Aseta paperinsilppuri paikkaan, jossa se ei ole lasten ulottuvilla.
• Tātāpaperintuhooja kāyttäa vain siihen koulutetu henkilo.

Loukkaantumisvaara!

Alä työnnä kasiä paperinsyöttöaukon rakoon.

Sirpalevaara!

Käytäkaa suojalaseja tuhottessanne laitteella levykkeita, CD-levyja ja kovamuovisia luottokortteja.

Loukkaantumisvaara sisännyväistäessä.

Varo, etteivat pitkät hiukset,
valjät vaatteet, solmiot, huvit,
kaula- tai ranneketjut tms. joudu
paperinsyöttöaukon lahei-syy
teen. Havitetävää materiaalia,
joka helposti muodostaa silmu
koita, esim. nauhoja, sideraruja
jne., ei saa käsitetä paperinleik
kurilla.

Ennen paikan vaihtoa, puhidistusa tai mita tahansa paperinleikkurin normalaista kaytostapoikkeavaa toimintaa katkaise laitteen virta ja vedapistoke pistorasiasta.

Korjaus- ja huoltotöitä saavat suorittaa vain:

HSM-asiakaspalvelu
- ammattikoulutuksen saaneet henkilot (esim. sahköalan-henkilot)
- sopimuskumppaniemme huoltoteknikot

4. Kokoaminen

• Laitetta ei saa asettaa lammityspatterin tai muun lammonlahteen lahettyville tai ylapuolle.
• Tuuletusrakoja ei saa peittä. Rakojen ja seinän tai huonekalujen valissä taytyy olla vahintään 10 cm:n vali.
• Pidä huoli siitä, etta verkkopistokkeeseen pääsee helposti käsiki.
• Ole hyvä ja tarkista ennen verkkopistokkeen liittämista,etta sahköverkon jannite ja taajuus vastaavat typpikilvessä ilmoitettuja arvoja.

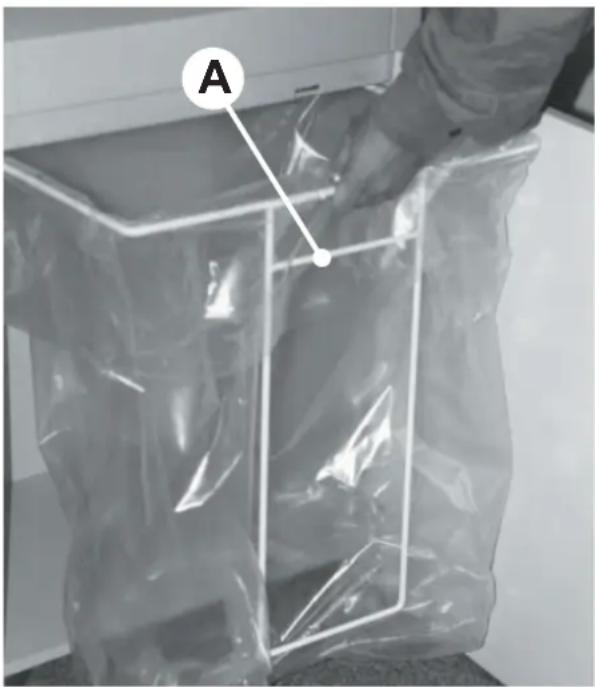

• Tyontäkää kehys (sanka A kaapin etupuolen suuntaan) takaisin ohjainkiskoille sen jälkeen, kun olette pingottanut silppusäkin paikalleen

5. Kayttoönotto

Paperinsilppurin käynnistys

Paina kytkimen reunaa 1.
- Kytkin lukittuu.
Vihrea merkkivalo palaa.
- Paperinsilppurion on käytövalmis.

Syotā laitteeseen paperia (silppu-amisteho katso „TeknuiSETiedot").

• Paperin syöttöaukossa oleva valokenno käynnistäa silppuamistoinnnon.
  Kun paperin syottouukko on jalleen tyhja, teran toiminta pysahtyy automaatisesti n. 3 sekunninkuluttua ja laite palautuu valmiustilaan.

Paperinsilppurin virran poiskytkenta

• Paina kytkimen reunaa 2.
• Kytkin loksahtaa nolla-asentoon.

6. Toimituksen sisälto

• Paperinsilppuri lutianta-valmiina laatikoon pakattuna
• 5 laskospussia Tilausnro 1.661.995.050
  1 pullo erikoisvoiteluöljya 50 ml (lyhyt sillpu)
• Kayttoohje

Lisātarvikkeet:

• Laskospussia Tilausnro 1.133.995.000
• Pullo erikoisvoiteluoljya (250 ml), 1.235.997.401

7. Häiröönpoisto

Paperitukos

Laitteeseen on syotetty kerralla liikaa paperia.

Huom!

Alä paina kytkintä vuorotellen
eteenpän ja taaksepän (reuna 1 / reuna 2):
Leikkuri saattaa vioittua

• Paina kytkimen reunaa 2 pidä alaspainettuna.
  Vedapaperipois.
• Puolita paperipino.
  Paina kytkimen reunaa 1.
• Syöta pperi toisensa jälkeen.

Silpunkeruusäiliö taynnä

• Ohjauspaneelin punainen merkkivalo palaa.
• Paperinsilppuri pysahtyy.

Tyhjennä silpunkeruusäiliö aina sen jälkeen kun olet kytkenyt laitteen pois pälta. Muutoin paperin liika syöttö voi aiheuttaa Häiriöitä leikkurin toiminassa.

Paina kytkimen reunaa 2.
Vaihda silpunkeruupussi. Aseta uusi silpunkerupuussi paikalleen.

Ovikontakti puuttuu

• Ohjauspaneelin punainen merkkivalo palaa.
• Paperinsilppuri pysahtyy.
• Sulje etuluukku.

Muunlaisissa hairiotapauksissa tarkasta ennen asiakspalvelumme puoleen kaantymista:

• Onko verkkopistoke pistorasiassa?
• Onko kytkin painettu käytöasentoon?
• Onko moottori ylikuormitetti?
  anna jäahtyän. 15 - 20 min.

8. Huolto ja hoito

Puhdistus:

• Kytkekää asiakirjasilppuri pois pälta, irrottakaa verkkopistoke.
• Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Hankausaineiden, puhdistusbensiin, bensiin tai tinnerin kayttö on kielletty.

Kun laitteen silppuamisteho heikkenee tai melutasao kohoa (lyhytsillpu):

• Paperinsilppurin virran poiskyt-kentä: Paina kytkimen reunaa 2
  Ruiskuta terallee paperinsyottouakon kautta erikoisvoiteluoljyateran koko leveydelta.
  Kaytata teraa useaan kertaan eteenpain ja taaksepain syottamattapaperia. (reuna 2)
• Paperipoly ja muut hiukkaset poistuvat.

9. Tekniset tiedot

Silppuamismuoto	Suikale			Lyhyt silppu
Silpun koko (mm)	5,8	3,9	1,9	3,9x30	1,9x15	0,78x11	1x5
Turvaluokitus DIN 32757 - 1	2	2	3	3	4	5	Level 6*
Silppuamisteho (arkkia), DIN A4 70 g/m280 g/m2	28 - 3022 - 24	23 - 2518 - 20	17 - 1913 - 15	16 - 1812 - 14	12 - 149 - 11	7 - 86 - 7	4 - 53 - 4
Paino	26 kg			30 kg
Melutaso (Tyhjäkändyi / Kuorma)	60 dB(A) / 64 dB(A)			62 dB(A) / 64 - 70 dB(A)
Silppuamisnopeus	120 mm/s			130 mm/s
Työleveys	255 mm
Liitäntä	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Teho maksimaalinen arkkimaara	670 W
Mitat L x S x K (mm)	448 x 347x 773
Silpunkeruupussin tilavuus	76 l

*) HSM-Norm
Oikeus teknisin ja optisiin mutoksiin pidatetäan

EU Vaatimustemmukaisuusvakuutus

Konedirektiivi 98/37/EEC

Sähkomagneettista yhteensopivuutta koskeva direktivi 89 / 336 / EEC

Matalajannitedirektiivi 73 / 23 / EEC

Valmistaja HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem ilmoitamme kunnioiittavasti, etta kuvatut paperinsilppurii Primo 2600 vastaavat EC konedirektivia mukaanlukien kaikki asianmukaiset muutokset.

Sovelletut standardit ja tekritset spesifi kaatiot:

• EN 55014-1:2000 + A1:2001 + A2:2002 - EN 61000-4-4:1995 + A1:2001 + A2:2001
  EN 55014-2:1997 + A1:2001 EN 61000-4-5:1995 + A1:2001
  EN 61000-3-2:2000 EN 61000-4-6:1996 +A1:2001
  EN61000-3-3:1995+A1:2001 EN61000-4-11:1994+A1:2001
  EN 61000-4-2:1995 + A1:1998 + A2:2001 EN 60950-1:2001
  EN 294:1992

Salem, 01.07.2003

R. Guinean

Rolf Gasteier - Tekninen johta

Konetypin yhtapitavyyden EU-konedirektiivien vaatimusten kanssa tarkastaa alan tarkistuslautakunta „Hallinto“/toimialan „Konttorikoneet ja -laitteet" tarkistuskohe Deverwaltungs-Berufsgenossschaft, Deelbogenkamp 4, D-22297 Hamburg. Tama tarkistuskohe on EU-konedirektiivien liitteen V mukaisesti patevä virasto.
