KÄYTTÖOHJE 2700 Office PRIMO

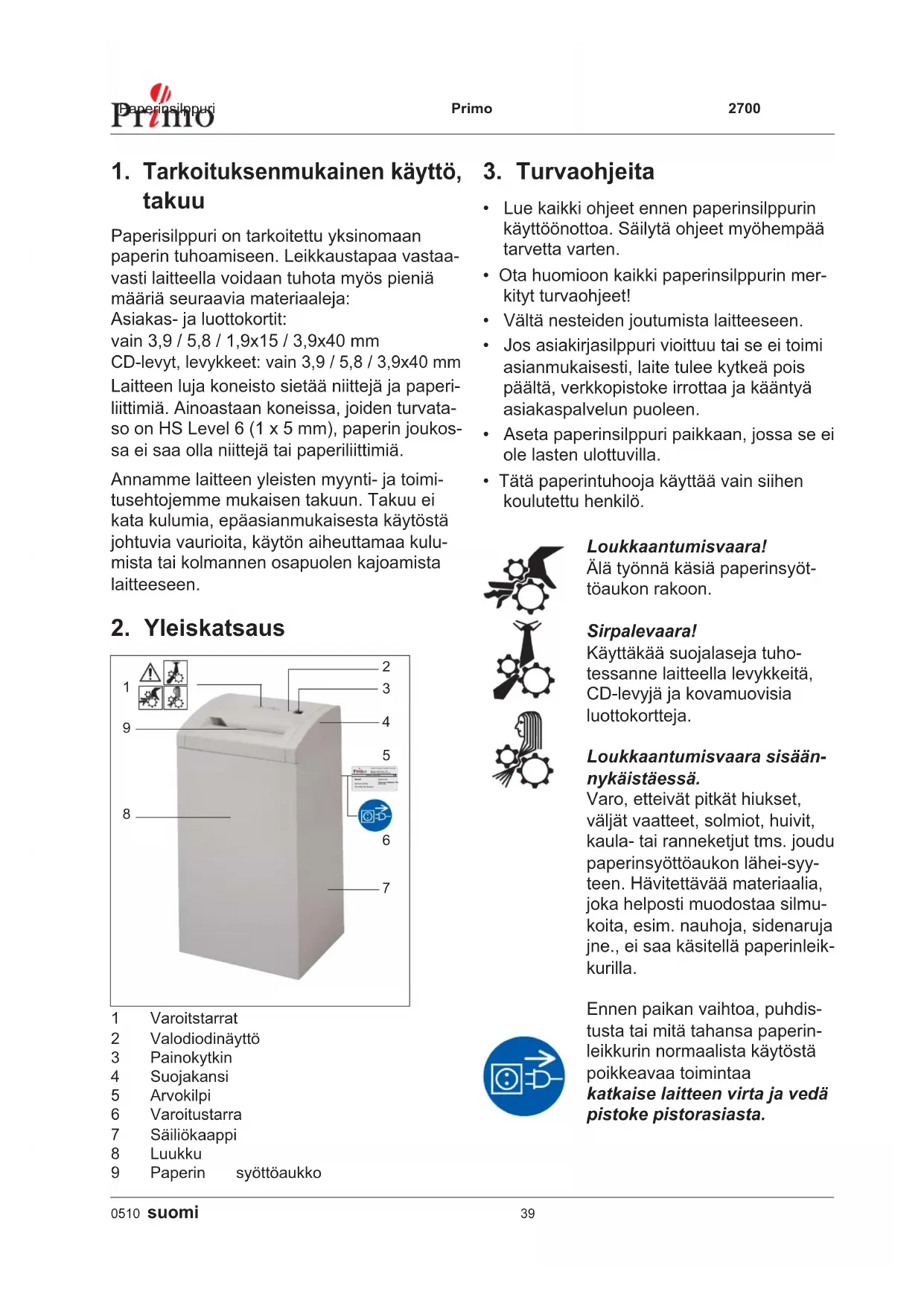

1. Tarkoituksenmukainen käyttö, takuu

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen. Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Asiakas- ja luottokortit:

vain 3,9 / 5,8 / 1,9x15 / 3,9x40 mm

CD-levyt, levykkeet: vain 3,9 / 5,8 / 3,9x40 mm Laitteen luja koneisto sietää niittejä ja paperi- liittimiä. Ainoastaan koneissa, joiden turvata- so on HS Level 6 (1 x 5 mm), paperin joukos- sa ei saa olla niittejä tai paperiliittimiä.

Annamme laitteen yleisten myynti- ja toimitusehtojemme mukaisen takuun. Takuu ei kata kulumia, epäasianmukaisesta käytöstä johtuvia vaurioita, käytön aiheuttamaa kulumista tai kolmannen osapuolen kajoamista laitteeseen.

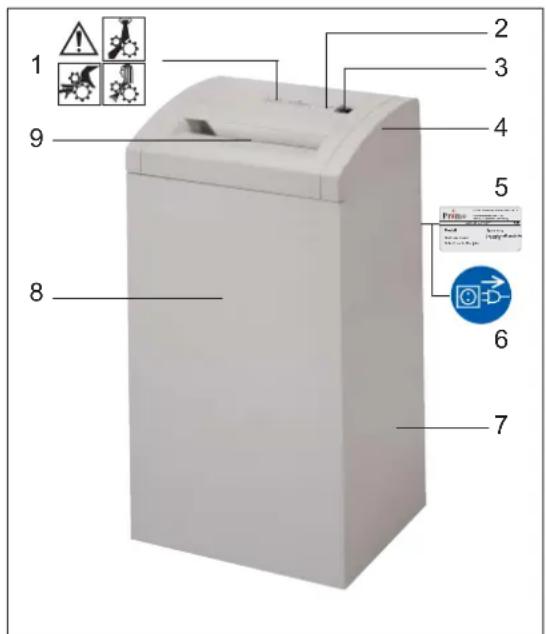

1. Yleiskatsaus


1 2 3 4 5 6 7 8 9

1 Varoitstarrat
2 Valodiodinäyttö
3 Painokytkin
4 Suojakansi
5 Arvokilpi
6 Varoitustarra
7 Säiliökaappi
8 Luukku
9 Paperin syöttöaukko

3. Turvaohjeita

• Lue kaikki ohjeet ennen paperinsilppurin käyttöönottoa. Säilytä ohjeet myöhempää tarvetta varten.
• Ota huomioon kaikki paperinsilppurin merkityt turvaohjeet!
  • Vältä nesteiden joutumista laitteeseen.
• Jos asiakirjasilppuri vioittuu tai se ei toimi asianmukaisesti, laite tulee kytkeä pois päältä, verkkopistoke irrottaa ja kääntyä asiakaspalvelun puoleen.
• Aseta paperinsilppuri paikkaan, jossa se ei ole lasten ulottuvilla.
• Tätä paperintuhooja käyttää vain siihen koulutettu henkilö.

Älä työnnä käsiä paperinsyöt- töaukon rakoon.

Sirpalevaara!

Käyttäkää suojalaseja tuho- tessanne laitteella levykkeitä, CD-levyjä ja kovamuovisia luottokortteja.

Loukkaantumisvaara sisään-nykäistäessä.

Varo, etteivät pitkät hiukset, väljät vaatteet, solmiot, huivit, kaula- tai ranneketjut tms. joudu paperinsyöttöaukon lähei-syyteen. Hävitettävää materiaalia, joka helposti muodostaa silmu- koita, esim. nauhoja, sidenaruja jne., ei saa käsitellä paperinleik- kurilla.

Ennen paikan vaihtoa, puhdistusta tai mitä tahansa paperin-leikkurin normaalista käytöstä poikkeavaa toimintaa katkaise laitteen virta ja vedä pistoke pistorasiasta.

Korjaus- ja huoltotöitä saavat suorittaa vain:

• HSM-asiakaspalvelu
- ammattikoulutuksen saaneet henkilöt (esim. sähköalan-henkilöt)
- sopimuskumppaniemme huoltoteknikot

4. Kokoaminen

• Laitetta ei saa asettaa lämmityspatterin tai muun lämmönlähteen lähettyville tai yläpuolelle.
• Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 10 cm:n väli.
• Pidä huoli siitä, että verkkopistokkeeseen pääsee helposti käsiksi.
• Ole hyvä ja tarkista ennen verkkopistokkeen liittämistä, että sähköverkon jännite ja taajuus vastaavat tyyppikilvessä ilmoitettuja arvoja.

Ennen käyttöönottoa:

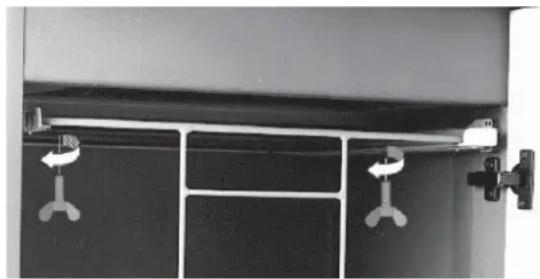

Irrota kuljetusvarmistimen siipiruuvit.

5. Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna
  • 5 laskospussia Tilausnro 1.661.995.050
• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)
• Käyttöohje

Lisätarvikkeet:

• Laskospussia Tilausnro 1.410.995.000
- Pullo erikoisvoiteluöljyä (250 ml), 1.235.997.401

6. Käyttöönotto

Paperinsilppurin käynnistys

• Paina kytkimen reunaa 1.
- Kytkin lukittuu.
• Vihreä merkkivalo palaa.
- Paperinsilppurion on käyttövalmis.

Syötä laitteeseen paperia (silppuamisteho katso „Teknuiset tie-dot“).

• Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon.
• Kun paperin syöttöaukko on jälleen tyhjä, terän toiminta pysähtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

Paperinsilppurin virran poiskytkentä

• Paina kytkimen reunaa 2.
• Kytkin loksahtaa nolla-asentoon.

7. Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia.

- Ohjauspaneelin punainen merkkivalo palaa

- Leikkauslaitteisto pyörii itsestään n. 2 s takaperin.

- Paperinsilppuri on jumissa Huom!

Älä paina kytkintä vuorotellen eteenpäin ja taaksepäin (reuna 1 / reuna 2):

Leikkuri saattaa vioittua

- Laitteet, joissa on suikaleleikkaus

Jos paperi on liian alhaalla eikä sitä saada otettua ulos:

Käyttäkää keinukytkintä 2 useita kertoja lyhyesti.

- Laitteet, joissa on hiukkasleikkaus

Vetäkää paperi ulos paperinsyöt- töaukosta. Valokennon täytyy olla vapaa.

- Puolita paperipino.

- Paina kytkimen reunaa 1.

- Syötä paperi toisensa jälkeen.

Silpunkeruusäiliö täynnä

- Ohjauspaneelin punainen merkkivalo palaa.

- Paperinsilppuri pysähtyy.

Tyhjennä silpunkeruusäiliö aina sen jälkeen kun olet kytkenyt laitteen pois päältä. Muutoin paperin liika syöttö voi aiheuttaa häiriöitä leikkurin toiminassa.

- Paina kytkimen reunaa 2.

• Vaihda silpunkeruupussi. Aseta uusi silpunkerupuussi paikalleen.

Ovikontakti puuttuu

• Ohjauspaneelin punainen merkkivalo palaa.
  • Paperinsilppuri pysähtyy.
• Sulje etuluukku.

Muunlaisissa häiriötapauksissa tarkasta ennen asiakaspalvelumme puoleen kääntymistä:

• Onko verkkopistoke pistorasiassa?
• Onko kytkin painettu käyttöasentoon?
• Onko moottori ylikuormitettu? anna jäähtyä n. 15 - 20 min.

8. Huolto ja hoito

Puhdistus:

• Kytkekää asiakirjasilppuri pois päältä, irrottakaa verkkopistoke.
• Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Hankausaineiden, puhdistusbensiinin, bensii-nin tai tinnerin käyttö on kielletty.

Kun laitteen silppuamisteho heikkenee tai melutaso kohoaa (lyhyt sillpu):

• Paperinsilppurin virran poiskytkentä: Paina kytkimen reunaa 2
• Ruiskuta terälle paperinsyöt- töaukon kautta erikoisvoiteluöljä terän koko leveydeltä.
• Käytä terää useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia. (reuna 2)
• Paperipöly ja muut hiukkaset poistuvat.

9. Tekniset tiedot

Silppuamismuoto Suikale Lyhyt silppu
Silpun koko (mm)		5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Turvaluokitus DIN 32757 – 1		2	2	3	4	5	Level 6*
Silppuamisteho (arkkia), DIN A4	70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
	80 g/m2	32 - 33	25 - 27	20 - 22	12 - 14	7 - 9	6 -7
Paino		42 kg		45 kg		48 kg
Melutaso (Tyhjäkänyti / Kuorma)		56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Silppuamisnopeus		126 mm/s		135 mm/s
Työleveys		300 mm
Liitäntä		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Teho maksimaalinen arkkimaara		1400 W
Mitat L x S x K (mm)		500 x 420 x 895
Silpunkeruupussin tilavuus		105 l

* HSM-Norm
Oikeus teknisiin ja optisiin muutoksiin pidätetään

EU Vaatimustenmukaisuusvakuutus

Sähkömagneettista yhteensopivuutta koskeva direktiivi 89 / 336 / EEC

Matalajännitedirektiivi 73 / 23 / EEC

Valmistaja HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem ilmoitamme kunnioiittavasti, että kuvatut paperinsilppurii Primo 2700 vastaavat EC konedirektiivia mukaanlukien kaikki asianmukaiset muutokset.

Sovelletut standardit ja teknitset spesifi kaatiot:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.04.2005

R. Goutier

Rolf Gasteier - Tekninen johta

Konetyypin yhtäpitävyyden EU-konedirektiivien vaatimusten kanssa tarkastaa alan tarkistuslautakunta „Hallinto“/toimialan „Konttorikoneet ja -laitteet“ tarkistuskohde Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Tämä tarkistuskohde on EU-konedirektiivien liitteen V mukaisesti pätevä virasto.
