BRUKSANVISNING 2700 Office PRIMO

svenska: Dokumentförstörare Primo 2700 35 – 38

suomi: Paperinsilppuri Primo 2700....39 – 42

Primo

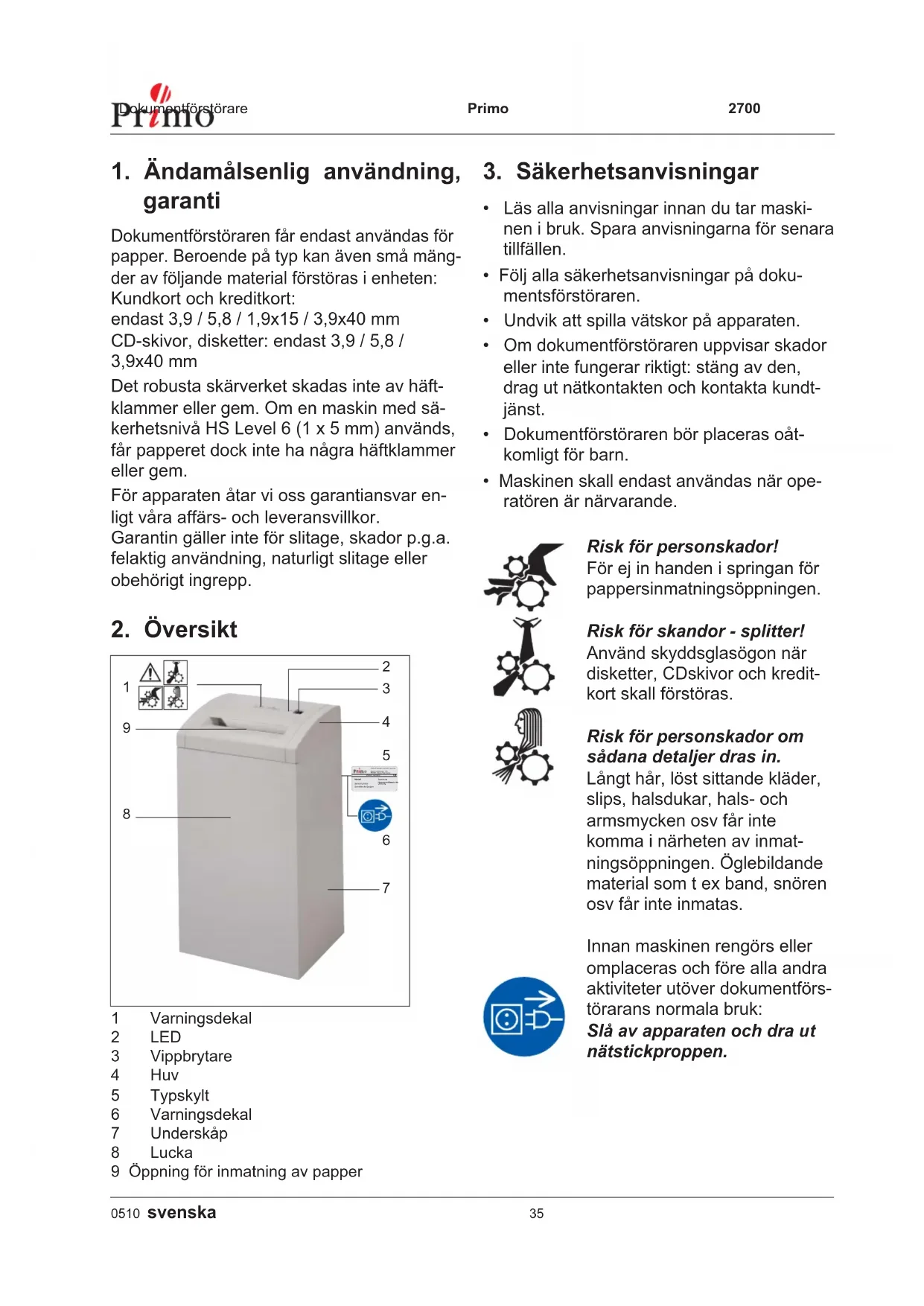

1. Ändamålsenlig användning, garanti

Dokumentförstöraren får endast användas för papper. Beroende på typ kan även små mängder av följande material förstöras i enheten: Kundkort och kreditkort:

endast 3,9 / 5,8 / 1,9x15 / 3,9x40 mm

CD-skivor, disketter: endast 3,9 / 5,8 / 3,9x40 mm

Det robusta skärverket skadas inte av häftklammer eller gem. Om en maskin med säkerhetsnivå HS Level 6 (1 x 5 mm) används, får papperet dock inte ha några häftklammer eller gem.

För apparaten åtar vi oss garantiansvar enligt våra affärs- och leveransvillkor.

Garantin gäller inte för slitage, skador p.g.a. felaktig användning, naturligt slitage eller obehörigt ingrepp.

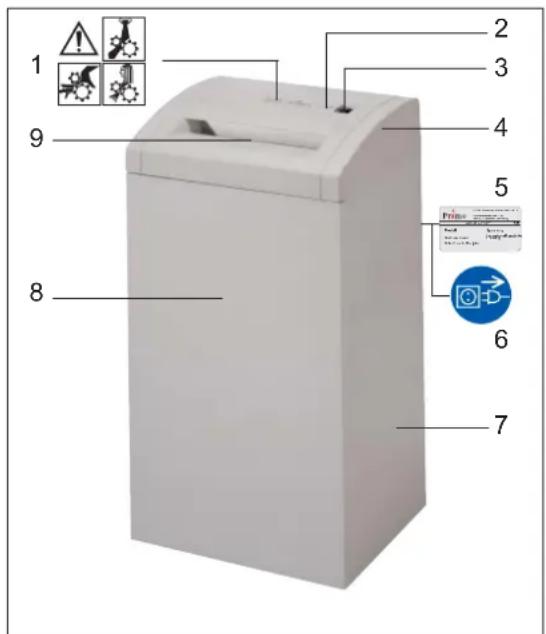

1. Översikt


1 2 3 4 5 6 7 8 9

1 Varningsdekal
2 LED
3 Vippbrytare
4 Huv
5 Typskylt
6 Varningsdekal
7 Underskåp
8 Lucka
9 Öppning för inmatning av papper

• Läs alla anvisningar innan du tar maskinen i bruk. Spara anvisningarna för senara tillfällen.
• Följ alla säkerhetsanvisningar på dokumentsförstöraren.
• Undvik att spilla vätskor på apparaten.
• Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt: stäng av den, drag ut nätkontakten och kontakta kundtjänst.
• Dokumentförstöraren bör placeras oåtkomligt för barn.
• Maskinen skall endast användas när operatören är närvarande.

Risk för personskador!

För ej in handen i springan för pappersinmatningsöppningen.

Risk för skandor - splitter!

Använd skyddsglasögon när disketter, CDskivor och kreditkort skall förstöras.

Risk för personskador om sådana detaljer dras in.

Långt hår, löst sittande kläder, slips, halsdukar, hals- och armsmycken osv får inte komma i närheten av inmatningsöppningen. Öglebildande material som t ex band, snören osv får inte inmatas.

Innan maskinen rengörs eller omplaceras och före alla andra aktiviteter utöver dokumentförstörarans normala bruk:

Slå av apparaten och dra ut nätstickproppen.

Skötsel- och underhålls-arbeten får genomföras endast av:

• HSM-personal
- speciellt utbildad personal (t ex elinstallatör)
- våra partners tekniska service.

4. Uppställning

• Apparaten får inte placeras i närheten av eller ovanpå ett värmelement eller en annan värmekälla.
• Luftslitsarna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 10 cm.
• Se till att nätkontaken fi nns lätttillgänglig.
• Var god, kontrollera att elnätets spänning och frekvens överensstämmer med uppgifterna på typskylten, innan nätkontakten ansluts.

• Dokumentförstörare förpackad i kartong, klar för anslutning
  • 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör:

• Sidoveckade säckar, Beställnr. 1.410.995.000
• Flaska specialolja för skärblocket I (250 ml), Beställnr. 1.235.997.401

6. Idrifttagande

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens position 1.
• Vippbrytaren hakar i.
- Den gröna LED lyser.
• Dokumentförstöraren är driftklar.

Skärning av papper

Mata in papper (skärproduktivitet se „Tekniska data“).

• Söndertuggningen startas via en fotocell i inmatningsöppningen.
• När inmatningsöppningen är fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

Frånslagning av dokumentförstöra- ren

• Tryck kort på vippbrytarens position 2.
  • Vippbrytaren återgår till nolläge.

7. Störningsåtgärd

Pappersstockning

För mycket papper har matas in på en gång.

- Symbolen på manöverpanelen lyser rött.

- Skärverket går automatiskt ca 2 sekunder (bakåt).

- Papperet matas ut. Viktigt!

Tryck inte omväxlande på vipp-brytarens position 1- position 2 fram-tillbaka:

Skärvärket kan förstöras.

- Dokumentförstörare för strim- lor

Om papperet sitter för långt ner och inte kan tas ut:

Tryck fl era gånger kort efter varandra på knappen, pos.2.

- Dokumentförstörare för cross cut

Tag ut papperet ur inmatningsöppningen. Fotocellen måste vara fri.

- Halvera den inmatade mängden.

- Tryck in vippbrytarens position 1.

- Mata in papperet i mindre portio- ner.

När Avfallskorg är full

- Symbolen på manöverpanelen lyser rött.

- Dokumentförstöraren slås av.

Töm alltid pappersbehållaren när du har stängt av dokumentförstöraren.

Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

- Tryck kort på vippbrytarens position 2.

- Byt uppsamlingssäcken. Spän in en ny uppsamlingssäck.

Dörrkontakt avbruten

• Symbolen på manöverpanelen lyser rött.
• Dokumentförstöraren slås av.
• Stäng frontlukkan.

Var god, kontrollera följande vid eventuella andra störningar innan vår kundtjänst kontak-tas:

• Har nätstickproppen stuckits in ordentligt?
• Är dokumentförstöraren tillslagen?
• Har motorn överbelastats?

Låt motorn kylas av i ca 15-20 min.

8. Underhåll och skötsel

Rengöring:

• Stäng av dokumentförstöraren, drag ut nätkontakten.
• Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Skurmedel, tvättbensin, bensin eller förtunnare får inte användas.

När skärproduktiviteten minskar eller vid ljudalstring (Nedskärning till partiklar):

• Frånslagning av dokumentförstöraren: Tryck kort på vippbrytarens position 2.
• Specialolja för skärblocken sprutas in genom inmatningsöppningen på skärverkets knivvalsar.
• Låt skärverket gå tillbaka fl era gånger utan pappersinmatning. (Position2)
• Pappersdamm och partiklar löses från skärverket.

9. Tekniska data

Skärsätt		Nedskärning till strimlor		Nedskärning till partiklar
Skärstorlek (mm)		5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Säkerhetsnivå DIN 32757 – 1		2	2	3	4	5	Level 6*
Skärproduktivitet (blad), DIN A4	70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
	80 g/m2	32 - 33	25 - 27	20 - 22	12 - 14	7 - 9	6 -7
Vikt		42 kg		45 kg		48 kg
Ljudnivå (Tomgång / last)		56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Skärhastighet		126 mm/s		135 mm/s
Arbetsbredd		300 mm
Anslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal blad		1400 W
Mått b x d x h (mm)		500 x 420 x 895
Uppsamlingssäckens volym		105 l

* HSM-Norm
Tekniska och optiska ändringar förbehälle

Tillverkardeklaration

Som tillverkare HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem deklarerar härmedatt dokumentförstörare modell Primo 2700 överensstämmer med ovan nämnda direktiv inklusive alla relevanta ändringar.

Tillämpade standarder och tekniska specifi kationer:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.04.2005

R. Goutier

Rolf Gasteier - Teknisk chef

Provning av maskintypens överensstämmelse med kraven i EG-direktivet för maskiner utförs av fackutskottet „Administration“/provningsenheten för „Kontorsmaskiner och kontorsapparater“ inom Administrativa yrkesförbundet, Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Denna provningsenhet är ansvarig i enlighet med bilaga V i EG-direktivet för maskiner.
