Tuotetyyppi	Asiakirjasilppuri
Merkki	Primo
Malli	1800 Office
Mitat (L x S x K)	401 x 272 x 727 mm
Paino	19 kg (nauhalelikkaus) / 20 kg (ristikkäisleikkaus)
Virtalähde	230 V, 50 Hz
Teho	440 W
Leikkaustyyppi	Nauhalelikkaus tai ristikkäisleikkaus
Leikkauskoko	5,8 mm / 3,9 mm (nauhat); 3,9 x 30 mm / 1,9 x 15 mm (ristikkäin)
Paperikapasiteetti (70 g/m²)	22-24 (nauhat 5,8); 16-18 (nauhat 3,9); 12-14 (ristikkäin 3,9x30); 9-11 (ristikkäin 1,9x15)
Leikkausnopeus	80 mm/s (nauhat) / 90 mm/s (ristikkäin)
Työleveys	240 mm
Säiliön tilavuus	48 L
Melutaso	53 dB(A) tyhjänä, 59-63 dB(A) kuormitettuna
Turvallisuus	Merkkivalot, automaattinen pysäytys, ovenkosketin
Huolto	Voitele leikkausyksikkö erikoissilppuriöljyllä; puhdista pehmeällä liinalla ja saippuavedellä
Mukana tulevat lisävarusteet	5 silppuripussia, 1 pullo öljyä 50 ml
Takuu	Myyntiehtojen mukainen
Sertifikaatit	CE, EN-standardit

Usein kysytyt kysymykset - 1800 Office PRIMO

Miten Primo 1800 Office -asiakirjasilppuri käynnistetään?

Aseta keinukytkin asentoon 1. Vihreä merkkivalo syttyy ja laite on valmiustilassa. Työnnä paperi aukkoon käynnistääksesi automaattisen silppuamisen.

Mitä tehdä paperitukoksen sattuessa?

Pidä kytkin asennossa 2 paperin peruuttamista varten. Jaa pino kahteen osaan ja syötä arkkeja yksitellen asennossa 1. Älä käytä kytkintä vuorotellen, jotta mekanismi ei vaurioidu.

Mikä on suurin kerralla silputtava paperimäärä?

Se riippuu leikkaustyypistä. 70 g/m² paperille: enintään 24 arkkia nauhalelikkauksessa 5,8 mm, 18 arkkia nauhoissa 3,9 mm, 14 arkkia ristikkäisleikkauksessa 3,9x30 mm ja 11 arkkia ristikkäisleikkauksessa 1,9x15 mm.

Voinko silputa luottokortteja tällä silppurilla?

Kyllä, voit silputa luotto- ja kanta-asiakaskortteja. Korttien leikkauskoko on 3,9 / 5,8 / 3,9 x 30 mm leikkaustyypistä riippuen. Käytä suojalaseja sirpaleiden välttämiseksi.

Miten silppurin leikkausyksikkö öljytään?

Sammuta laite ja irrota se verkkovirrasta. Ruiskuta erikoisöljyä paperinsyöttöaukkoon koko leveydeltä. Käynnistä uudelleen asennossa 2 ilman paperia öljyn levittämiseksi. Toista tarvittaessa.

Mitä ohjauspaneelin merkkivalot tarkoittavat?

Vihreä merkkivalo osoittaa, että laite on valmis. Punainen merkkivalo voi ilmaista säiliön olevan täynnä tai oven olevan huonosti kiinni. Katso lisätietoja käyttöohjeesta.

Miten silppurin ulkopinnat puhdistetaan?

Irrota laite verkkovirrasta. Käytä pehmeää liinaa ja syövyttämätöntä saippuavettä. Älä käytä hankausaineita, bensiiniä tai ohenninta.

Miksi silppuri pysähtyy yhtäkkiä?

Tämä voi johtua täydestä silppurisäiliöstä (punainen merkkivalo), avoimesta ovesta, moottorin ylikuumenemisesta tai tukoksesta. Tarkista nämä kohdat ja anna jäähtyä 15-20 minuuttia tarvittaessa.

Voinko laittaa paperiliittimiä ja niittejä silppuriin?

Kyllä, kestävä leikkausmekanismi kestää niittejä ja paperiliittimiä. Vältä kuitenkin sellaisten esineiden silppuamista, jotka voivat kietoutua, kuten nauhoja tai sidontamateriaaleja.

Mitä tehdä, jos moottori ylikuumenee?

Laite pysähtyy automaattisesti. Sammuta se ja irrota verkkovirrasta. Anna moottorin jäähtyä noin 15-20 minuuttia ennen uudelleenkäyttöä.

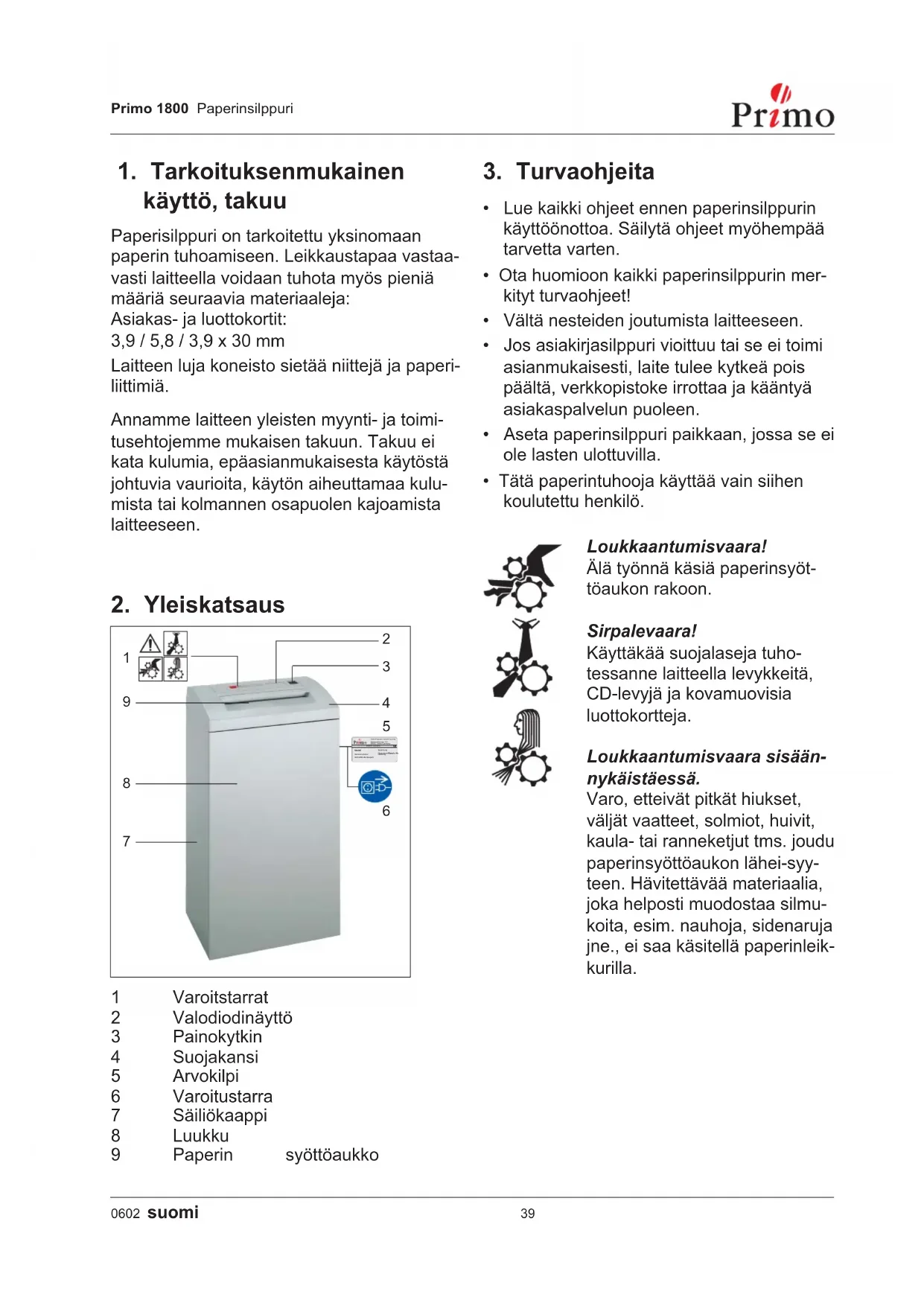

KÄYTTÖOHJE 1800 Office PRIMO

1. Tarkoituksenmukainen käyttö, takuu

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen. Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Asiakas- ja luottokortit:

Laitteen luja koneisto sietää niittejä ja paperi- liittimiä.

Annamme laitteen yleisten myynti- ja toimi-tusehtojemme mukaisen takuun. Takuu ei kata kulumia, epäasianmukaisesta käytöstä johtuvia vaurioita, käytön aiheuttamaa kulu-mista tai kolmannen osapuolen kajoamista laitteeseen.

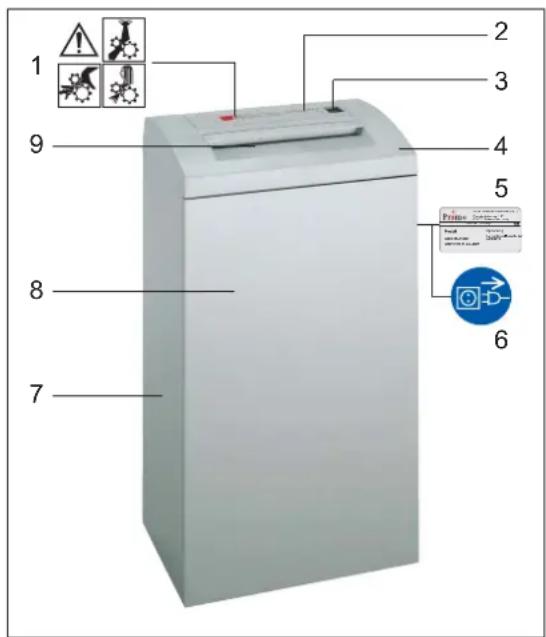

1. Yleiskatsaus


1	Varoitstarrat
2	Valodiodinäyttö
3	Painokytkin
4	Suojakansi
5	Arvokilpi
6	Varoitustarra
7	Säiliökaappi
8	Luukku
9	Paperin syöttöaukko

3. Turvaohjeita

• Lue kaikki ohjeet ennen paperinsilppurin käyttöönottoa. Säilytä ohjeet myöhempää tarvetta varten.
• Ota huomioon kaikki paperinsilppurin merkityt turvaohjeet!
  • Vältä nesteiden joutumista laitteeseen.
• Jos asiakirjasilppuri vioittuu tai se ei toimi asianmukaisesti, laite tulee kytkeä pois päältä, verkkopistoke irrottaa ja kääntyä asiakaspalvelun puoleen.
• Aseta paperinsilppuri paikkaan, jossa se ei ole lasten ulottuvilla.
• Tätä paperintuhooja käyttää vain siihen koulutettu henkilö.

Älä työnnä käsiä paperinsyöt- töaukon rakoon.

Sirpalevaara!

Käyttäkää suojalaseja tuho- tessanne laitteella levykkeitä, CD-levyjä ja kovamuovisia luottokortteja.

Loukkaantumisvaara sisään-nykäistäessä.

Varo, etteivät pitkät hiukset, väljät vaatteet, solmiot, huivit, kaula- tai ranneketjut tms. joudu paperinsyöttöaukon lähei-syyteen. Hävitettävää materiaalia, joka helposti muodostaa silmu- koita, esim. nauhoja, sidenaruja jne., ei saa käsitellä paperinleik- kurilla.

Ennen paikan vaihtoa, puhdistusta tai mitä tahansa paperin-leikkurin normaalista käytöstä poikkeavaa toimintaa katkaise laitteen virta ja vedä pistoke pistorasiasta.

Korjaus- ja huoltotöitä saavat suorittaa vain:

• HSM-asiakaspalvelu
- ammattikoulutuksen saaneet henkilöt (esim. sähköalan-henkilöt)
- sopimuskumppaniemme huoltoteknikot

4. Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna
  • 5 laskospussia Tilausnro 1.661.995.050
  • 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)
  • Käyttöohje

Lisätarvikkeet:

• Laskospussia Tilausnro 1.661.995.050
- Pullo erikoisvoiteluöljyä (250 ml), 1.235.997.401

5. Kokoaminen

• Laitetta ei saa asettaa lämmityspatterin tai muun lämmönlähteen lähettyville tai yläpuolelle.
• Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 10 cm:n väli.
• Pidä huoli siitä, että verkkopistokkeeseen pääsee helposti käsiksi.
• Ole hyvä ja tarkista ennen verkkopistokkeen liittämistä, että sähköverkon jännite ja taajuus vastaavat tyyppikilvessä ilmoitettuja arvoja.

6. Käyttöönotto

Paperinsilppurin käynnistys

• Paina kytkimen reunaa 1.
• Kytkin lukittuu.
• Vihreä merkkivalo palaa.
- Paperinsilppurion on käyttövalmis.

Syötä laitteeseen paperia (silppuamisteho katso „Teknuiset tiedot“).

- Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon.

- Kun paperin syöttöaukko on jälleen tyhjä, terän toiminta pysähtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

Paperinsilppurin virran poiskytkentä

• Paina kytkimen reunaa 2.
• Kytkin loksahtaa nolla-asentoon.

7. Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia.

Huom!

Älä paina kytkintä vuorotellen eteenpäin ja taaksepäin (reuna 1 / reuna 2):

Leikkuri saattaa vioittua

• Paina kytkimen reunaa 2 pidä alaspainettuna.
• Vedä paperi pois.
• Puolita paperipino.
• Paina kytkimen reunaa 1.
• Syötä paperi toisensa jälkeen.

Silpunkeruusäiliö täynnä

• Ohjauspaneelin punainen merkkivalo palaa.
  • Paperinsilppuri pysähtyy.

Tyhjennä silpunkeruusäiliö aina sen jälkeen kun olet kytkenyt laitteen pois päältä. Muutoin paperin liika syöttö voi aiheuttaa häiriöitä leikkurin toiminassa.

• Paina kytkimen reunaa 2.
  • Vaihda silpunkeruupussi. Aseta uusi silpunkerupuussi paikalleen.

Ovikontakti puuttuu

• Ohjauspaneelin punainen merkkivalo palaa.
• Paperinsilppuri pysähtyy.
• Sulje etuluukku.

Muunlaisissa häiriötapauksissa tarkasta ennen asiakaspalvelumme puoleen kääntymistä:

• Onko verkkopistoke pistorasiassa?
• Onko kytkin painettu käyttöasentoon?
• Onko moottori ylikuormitettu? anna jäähtyä n. 15 - 20 min.

8. Huolto ja hoito

Puhdistus:

• Kytkekää asiakirjasilppuri pois päältä, irrottakaa verkkopistoke.
• Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Hankausaineiden, puhdistusbensiinin, bensii-nin tai tinnerin käyttö on kielletty.

Kun laitteen silppuamisteho heikkenee tai melutaso kohoaa (lyhyt sillpu):

• Paperinsilppurin virran poiskytkentä: Paina kytkimen reunaa 2
• Ruiskuta terälle paperinsyöt- töaukon kautta erikoisvoiteluöljä terän koko leveydeltä.
• Käytä terää useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia. (reuna 2)
• Paperipöly ja muut hiukkaset poistuvat.

9. Tekniset tiedot

Silppuamismuoto		Suikale		Lyhyt silppu
Silpun koko (mm)		5,8	3,9	3,9 x 30	1,9 x 15
Turvaluokitus DIN 32757 – 1		2	2	3	4
Silppuamisteho (arkkia), DIN A4	70 g/m2	22 - 24	16 - 18	12 - 14	9 - 11
	80 g/m2	17 - 19	13 - 15	9 - 11	7 - 9
Silppuamisnopeus		80 mm/s		90 mm/s
Paino		19 kg		20 kg
Melutaso (Tyhjäkänyti / Kuorma)		53 dB(A) / 59 - 63 dB(A)
Työleveys		240 mm
Liitäntä		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Teho maksimaalinen arkkimaara		440 W
Mitat L x S x K (mm)		401 x 272 x 727
Silpunkeruupussin tilavuus		48 l

Oikeus teknisiin ja optisiin muutoksiin pidätetään.

EU Vaatimustenmukaisuusvakuutus

Sähkömagneettista yhteensopivuutta koskeva direktiivi 89 / 336 / EEC

Matalajännitedirektiivi 73 / 23 / EEC

ilmoitamme kunnioiittavasti, että kuvatut paperinsilppurii Primo 1800 vastaavat EC konedirektiivia mukaanlukien kaikki asianmukaiset muutokset.

Sovelletut standardit ja teknitset spesifi kaatiot:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001

• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001

• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001

• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001

• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001

• EN 294:1992

Salem, 01.07.2003

R. Goutier

Rolf Gasteier - Tekninen johta

Konetyypin yhtäpitävyyden EU-konedirektiivien vaatimusten kanssa tarkastaa alan tarkistuslautakunta „Hallinto“/toimialan „Konttorikoneet ja -laitteet“ tarkistuskohde Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Tämä tarkistuskohde on EU-konedirektiivien liitteen V mukaisesti pätevä virasto.
