BRUGSANVISNING 1800 Office PRIMO

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Kunde- og kreditkort:

Vi yder garanti på apparatet i henhold til vores generelle salgs- og leveringsbetingelser. Slid, skader på grund af ukorrekt behandling, naturlig slitage eller indgreb foretaget af andre er ikke omfattet af garantien.

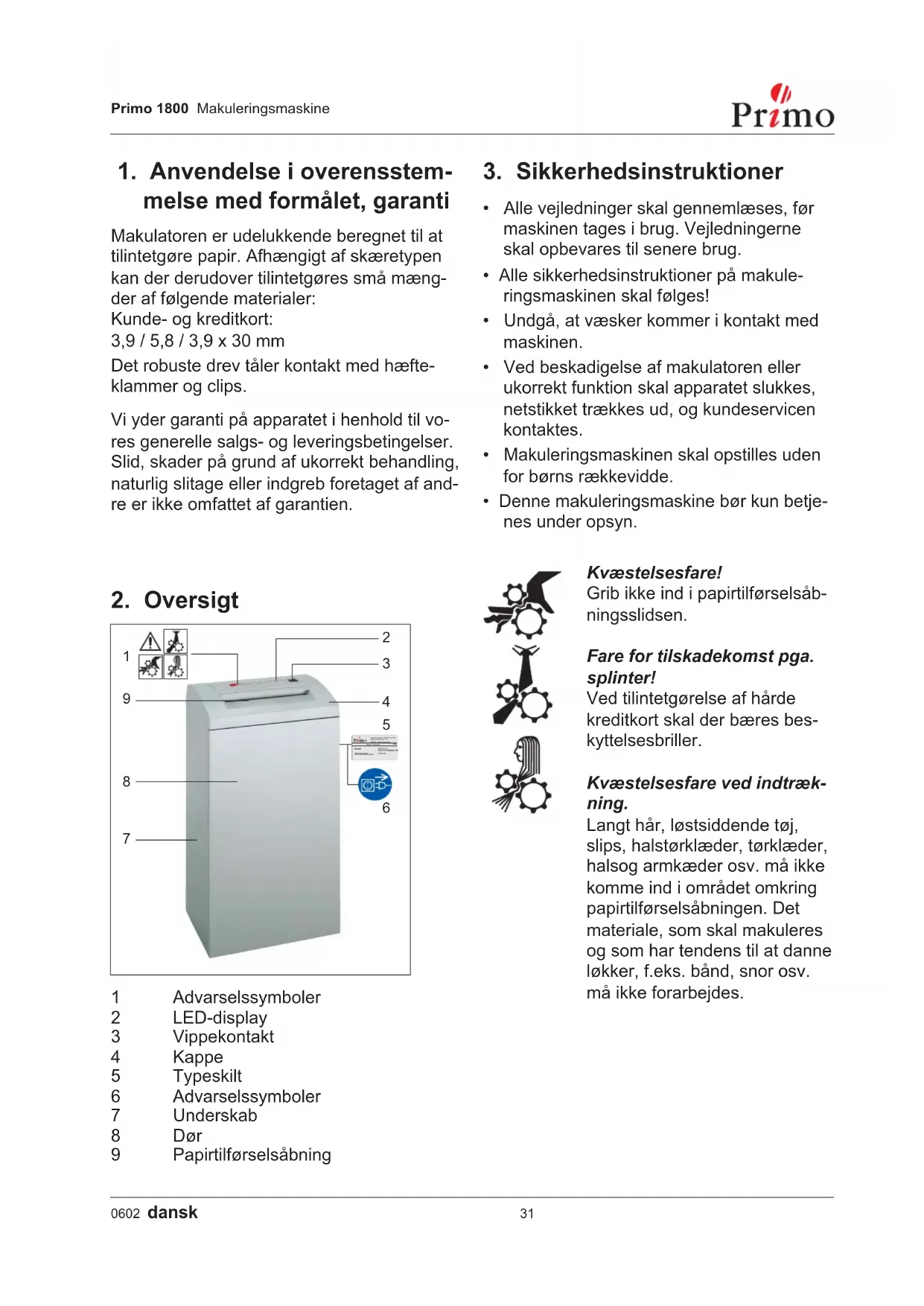

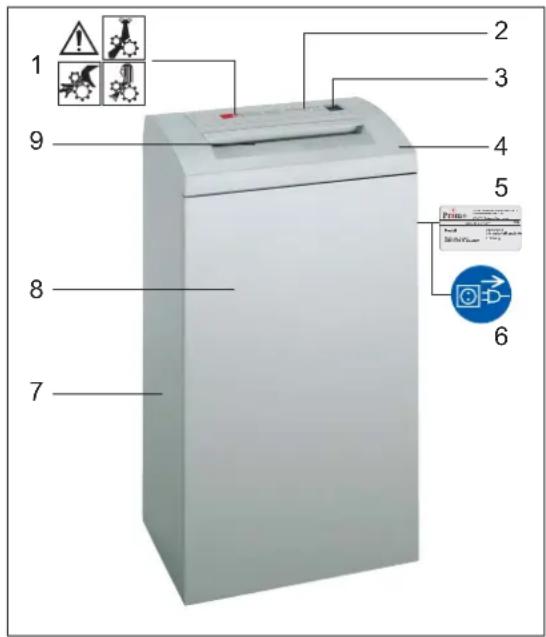

1. Oversigt


1 2 3 4 5 6 7 8 9

1 Advarselssymboler

2 LED-display

3 Vippekontakt

4 Kappe

5 Typeskilt

6 Advarselssymboler

7 Underskab

8 Dør

3. Sikkerhedsinstruktioner

• Alle vejledninger skal gennemlæses, før maskinen tages i brug. Vejledningerne skal opbevares til senere brug.
• Alle sikkerhedsinstruktioner på makule-ringsmaskinen skal følges!
• Undgå, at væsker kommer i kontakt med maskinen.
• Ved beskadigelse af makulatoren eller ukorrekt funktion skal apparatet slukkes, netstikket trækkes ud, og kundeservicen kontaktes.
• Makuleringsmaskinen skal opstilles uden for børns rækkevidde.
• Denne makuleringsmaskine bør kun betjenes under opsyn.

Grib ikke ind i papirtilførselsåbningsslidsen.

Fare for tilskadekomst pga. splinter!

Ved tilintetgørelse af hårde kreditkort skal der bæres beskyttelsesbriller.

Kvæstelsesfare ved indtrækning.

Langt hår, løstsiddende tøj, slips, halstørklæder, tørklæder, halsog armkæder osv. må ikke komme ind i området omkring papirtilførselsåbningen. Det materiale, som skal makuleres og som har tendens til at danne løkker, f.eks. bånd, snor osv. må ikke forarbejdes.

Før maskinen fl yttes til et andet sted, rengøring eller enhver anden aktivitet ud over den den normale betjening af makule-ringsmaskinen slukkes maski-nen og netstikket trækkes ud.

Vedligeholdelses- og servicearbejde må kun gennemføres af:

• HSM-kundeservice
- fagligt uddannet personale (f.eks. elektriker)
• HSM-autoriserede service- teknikere

4. Leverance

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
• 5 sidefoldeposer
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør:

• Sidefoldeposer, best.nr. 1.661.995.050
- Flaske skæreblok-specialolie (250 ml), best.nr. 1.235.997.401

5. Opstilling

• Maskinen må ikke opstilles i nærheden af eller over en radiator eller en anden varmekilde.
• Ventilationsåbningen skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 10 cm.
• Sørg for, at netstikket ikke er tilgængeligt.
• Kontrollér, før netstikket sættes i, at strømnettes spænding og frekvens stemmer overens med angivelserne på typeskiltet.

6. Ibrugtagning

Makuleringsmaskinen tændes

• Tryk på vippekontakten (pos. 1).
  • Vippekontakten falder i hak.
• Kontrollampen i betjeningsfeltet lyser grønt.
• Makuleringsmaskinen er driftsklar (Standby).

Findeling af papir

Tilfør papir (Arkydelse se „Tekniske data“).

• Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen.
• Når papirtilførselsåbningen igen er fri, slukkes skæreværket automatisk efter ca. 3 sek. og går i standby.

Makuleringsmaskinen slukkes

• Tryk på vippekontakten (pos. 2).
• Kontakten springer i nulstilling.

7. Fejlafhjælpning

Papirstop

De har tilført for meget papir på én gang.

Giv agt!

Vippekontakten må ikke aktiveres skiftevis fremad-tilbage (pos. 1 / pos. 2):

Skæreværket kan tage skade.

• Vippekontakten (pos. 2) trykkes ind og holdes inde.
• Papir skubbes ud.
  • Papirstaplen halveres.
• Vippekontakten (pos. 1) trykkes ind.
• Papiret indføres efter hinanden.

Hvis der forekommer andre fejl, skal De kontrollere følgende, før De kontakter vores kundeservice:

• Er netstikket stukket i?
• Er makuleringsmaskinen tændt?
• Er motoren blevet overbelastet? afkøles i ca. 15-20 min.

8. Vedligeholdelse og pleje

Rengøring:

• Sluk for makulatoren, træk netstikket ud.
• Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. Anvendelse af skuremidler, rensebenzin, benzin eller fortynder er forbudt.

Affaldsbeholder fuld

• Kontrollampen i betjeningsfeltet lyser rødt.
• Makuleringsmaskinen stopper.

Når der slukkes for makulatormaskinen skal affaldsbeholderen tømmes, ellers kan det ske, at der optræder funktionsfor-styrrelser på drivværket ved gentaget sammenpresning af materialet.

• Tryk på vippekontakten (pos. 2).
• Makulaturpose udskiftes, ny makulaturpose sættes i.

Ved reduceret skærekapacitet eller støjudvikling (Partikelsnit):

• Makuleringsmaskinen slukkes: Tryk på vippekontakten (pos. 2).
• Skæreblok-specialolie sprøjtes ind gennem papirtilførselsåbningen over hele bredden.
• Skæreværk uden papirtilførsel bevæges fl ere gange tilbage (pos. 2).
• Papirstøv og partikler løsnes.

Dørkontakt afbrudt

• Kontrollampen i betjeningsfeltet lyser rødt.
• Makuleringsmaskinen stopper.
• Frontdøren lukkes.

9. Tekniske data

Snitart		Banesnit		Partikelsnit
Snitstørrelse (mm)		5,8	3,9	3,9 x 30	1,9 x 15
Sikkerhedstrin DIN 32757 – 1		2	2	3	4
Snitkapacitet (ark), DIN A4	70 g/m2	22 - 24	16 - 18	12 - 14	9 - 11
	80 g/m2	17 - 19	13 - 15	9 - 11	7 - 9
Snithastighed		80 mm/s		90 mm/s
Vægt		19 kg		20 kg
Støjniveau (Tomgang / last)		53 dB(A) / 59 - 63 dB(A)
Arbejdsbredde		240 mm
Tilslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Kapacitet ved maks. bladtal		440 W
Mål b x d x h (mm)		401 x 272 x 727
V på makulaturpose		48 l

Ret til tekniske og optiske ændringer forbeholdes.

EF-konformitetserklæring

Lavspændingsdirektiv 73 / 23 / E∅F

erklærer hermed, at ovenfor nævnte papirmakuleringsmaskiner Primo 1800 er i overensstemmelse med EC Direktiv inklusiv alle relevante ændringer.

Kontrol af maskintypen med hensyn til overensstemmelse med kravene i EF-maskinregulativ udføres af den fagkyndige kommission „forvaltning“/afprøvningssted inden for fagområdet „kontormaskiner og -apparater“ hos „Verwaltungs-Berufsgenossenschaft“, Deelbögenkamp 4, D-22297 Hamburg. Dette afprøvningssted er kompetent i henhold til tillæg V i EF-maskinregulativ.
