BEDIENUNGSANLEITUNG 1800 Office PRIMO

BETRIEBSANLEITUNG AKTENVERNICHTER OPERATING INSTRUCTIONS PAPER SHREDDER

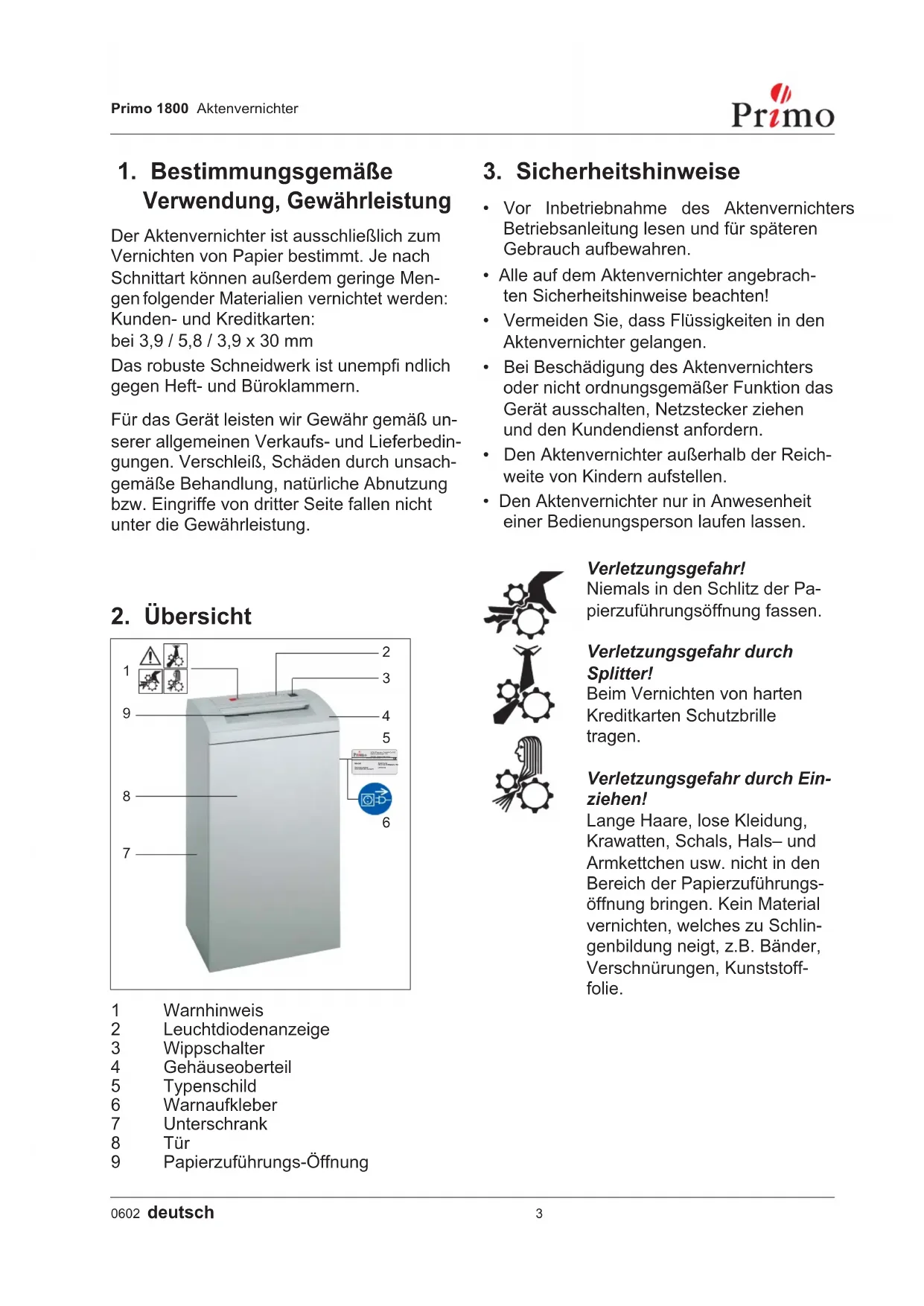

1. Bestimmungsgemäße

Verwendung, Gewährleistung Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Men- gen folgender Materialien vernichtet werden: Kunden- und Kreditkarten: bei 3,9 / 5,8 / 3,9 x 30 mm Das robuste Schneidwerk ist unempfi ndlich gegen Heft- und Büroklammern. Für das Gerät leisten wir Gewähr gemäß un- serer allgemeinen Verkaufs- und Lieferbedin- gungen. Verschleiß, Schäden durch unsach- gemäße Behandlung, natürliche Abnutzung bzw. Eingriffe von dritter Seite fallen nicht unter die Gewährleistung.

3. Sicherheitshinweise

• Vor Inbetriebnahme des Aktenvernichters Betriebsanleitung lesen und für späteren Gebrauch aufbewahren.

• Alle auf dem Aktenvernichter angebrach- ten Sicherheitshinweise beachten!

• Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen.

• Bei Beschädigung des Aktenvernichters oder nicht ordnungsgemäßer Funktion das Gerät ausschalten, Netzstecker ziehen und den Kundendienst anfordern.

• Den Aktenvernichter außerhalb der Reich- weite von Kindern aufstellen.

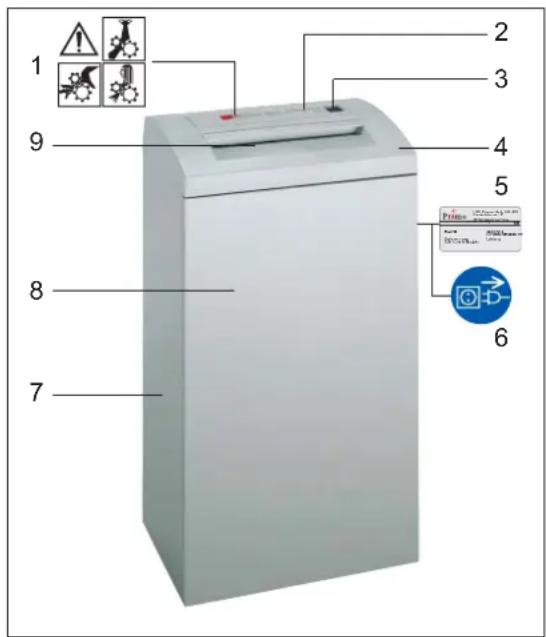

• Den Aktenvernichter nur in Anwesenheit einer Bedienungsperson laufen lassen. Verletzungsgefahr! Niemals in den Schlitz der Pa- pierzuführungsöffnung fassen. Verletzungsgefahr durch Splitter! Beim Vernichten von harten Kreditkarten Schutzbrille tragen. Verletzungsgefahr durch Ein- ziehen! Lange Haare, lose Kleidung, Krawatten, Schals, Hals– und Armkettchen usw. nicht in den Bereich der Papierzuführungs- öffnung bringen. Kein Material vernichten, welches zu Schlin- genbildung neigt, z.B. Bänder, Verschnürungen, Kunststoff- folie. 1 Warnhinweis 2 Leuchtdiodenanzeige 3 Wippschalter 4 Gehäuseoberteil 5 Typenschild 6 Warnaufkleber 7 Unterschrank 8 Tür 9 Papierzuführungs-Öffnung

HSM Pressen GmbH+Co.KGBahnhofstrasse 11588682 Salem/Germany Schnittbreite Baujahr Spannung Leistung NennstromMasch.-Nr. Modell Made in Germany Seriennummer

7Aktenvernichter Primo 1800 4 deutsch 0602

Aktenvernichter einschalten

• Wippschalter Pos. 1 drücken.

• Wippschalter rastet ein.

• Anzeige am Bedienfeld leuchtet.

• Aktenvernichter ist betriebsbereit (Schneidwerk läuft noch nicht). Papier vernichten Maximale Blattanzahl siehe „Technische Daten“.

• Lichtschranke startet Schneid- werk automatisch.

• Ca. 3 s nachdem die Papierzu- führungsöffnung wieder frei ist, schaltet der Aktenvernichter auto- matisch ab und geht in Betriebs- bereitschaft. Aktenvernichter ausschalten

• Wippschalter Pos. 2 antippen.

• Schalter springt auf Nullstellung. Vor Platzwechsel, Reinigung oder jeder anderen Tätigkeit außer der normalen Bedienung Aktenvernichter ausschalten und Netzstecker ziehen! Durchführung von Wartungs– und Servicearbeiten nur von:

• fachlich ausgebildetem Personal (z.B. Elektrofach- kraft)

• Service–Technikern unserer Vertragspartner

• Der Aktenvernichter darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.

• Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbelstü- cken von min. 10 cm eingehalten werden.

• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.

• Bitte überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den An- gaben auf dem Typenschild übereinstim- men.

• Aktenvernichter anschlussfertig in Karton verpackt

• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt

• Betriebsanleitung Zubehör:

• Schnittgutsack, Best.-Nr. 1.661.995.050

• Schneidblock-Spezialöl (250 ml), Best.-Nr. 1.235.997.401Primo 1800 Aktenvernichter 0602 deutsch 5

7. Störungsbeseitigung

Papierstau Sie haben zuviel Papier auf einmal zuge- führt. Vorsicht ! Wippschalter nicht wechselweise vorwärts-rückwärts (Pos. 1-Pos.

2) betätigen: Schneidwerk kann

• Wippschalter Pos. 2 drücken und gedrückt halten.

• Papier wird herausgeschoben.

• Papierstapel halbieren.

• Wippschalter Pos. 1 drücken.

• Papier nacheinander eingeben. Schnittgutbehälter voll

• Anzeige am Bedienfeld leuchtet

• Aktenvernichter schaltet ab. Vollen Schnittgutbehälter unbe- dingt entleeren, da bei mehrmali- gem Nachdrücken Funktionsstö- rungen am Schneidwerk auftreten können.

• Wippschalter Pos. 2 antippen.

• Vollen Schnittgutsack herausneh- men und neuen Schnittgutsack einspannen. Türkontakt unterbrochen

• Anzeige am Bedienfeld leuchtet

• Aktenvernichter schaltet ab.

• Überprüfen Sie, ob die Fronttür richtig geschlossen ist. Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kundendiens- tes:

• Ist der Netzstecker eingesteckt?

• Ist der Aktenvernichter eingeschaltet?

• Ist der Motor überlastet worden? ca. 15–20 min. abkühlen lassen

8. Wartung und Pfl ege

• Aktenvernichter ausschalten, Netzstecker ziehen.

• Die Reinigung darf nur mit einem wei- chen Tuch und einer milden Seifenwas- serlösung erfolgen. Die Anwendung von Scheuermitteln, Waschbenzin, Benzin oder Verdünner ist verboten. Bei nachlassender Schnittleistung oder Geräuschentwicklung (nur Ge- räte mit Partikelschnitt):

• Aktenvernichter ausschalten

• Schneidblock–Spezialöl durch die Papierzuführungsöffnung auf der ganzen Breite hineinspritzen.

• Schneidwerk ohne Papierzufuhr rückwärts (Pos. 2) laufenlassen.

• Papierstaub und Partikel werden gelöst.

2Aktenvernichter Primo 1800 6 deutsch 0602 EG-Konformitätserklärung Maschinenrichtlinie 98 / 37 / EG EMV-Richtlinie 89 / 336 / EWG Niederspannungsrichtlinie 73 / 23 / EWG Der Hersteller HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem erklärt hiermit, dass der Aktenvernichter Primo 1800 mit den oben genannten EG-Richtlinien einschließlich aller zutreffenden Änderungen übereinstimmt. Angewendete Normen und technische Spezifi kationen:

• EN 294:1992 Salem, 01.07.2003 Rolf Gasteier - Technischer Leiter Eine Prüfung des Maschinentyps auf Übereinstimmung mit den Anforderungen der EG-Richtlinie für Maschinen erfolgte durch den Fachausschuss Verwaltung, Prüf- und Zertifi zierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögen- kamp 4, D-22297 Hamburg. Diese Prüfstelle ist zuständige Stelle im Sinne von Anhang V der EG-Maschinenrichtlinie.

Technische und optische Änderungen vorbehalten. Schnittart Streifenschnitt Partikelschnitt Schnittgröße (mm) 5,8 3,9 3,9 x 30 1,9 x 15 Sicherheitsstufe DIN 32757 – 1 2 2 3 4 Schnittleistung (Blatt), DIN A4 70 g/m

Schnittgeschwindigkeit 80 mm/s 90 mm/s Gewicht 19 kg 20 kg Geräuschemission (Leerlauf / Last) 53 dB(A) / 59 - 63 dB(A) Arbeitsbreite 240 mm Anschluss 230 V, 50 Hz 100 V, 50/60 Hz – 115 V, 60 Hz Leistung bei max. Blattzahl 440 W Maße B x T x H (mm) 401 x 272 x 727 Volumen des Schnittgutbehälters 48 lPrimo 1800 Paper shredder 0602 english 7
