BEDIENUNGSANLEITUNG 2600 Office PRIMO

HSM Pressen GmbH + Co. KG

Bahnhofstraße 115

D-88682 Salem

Germany

Tel.: [phone] / 822-0

Fax.: [phone] / 822-160

E-Mail: [e-mail]

www.hsm-online.de

HSM of America LLC

1075 Andrew Drive

Suite C

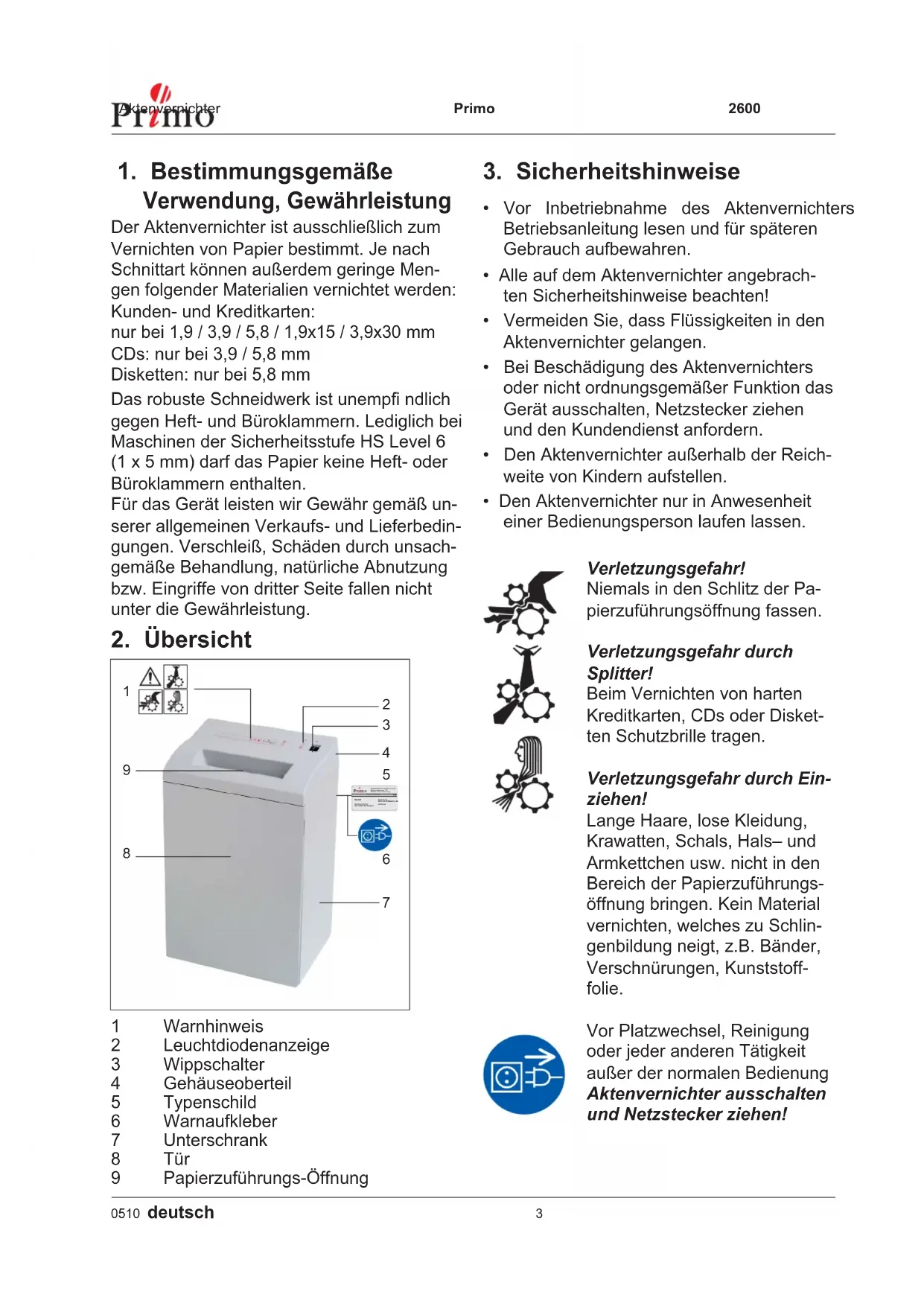

1. Bestimmungsgemäß Verwendung, Gewährleistung

Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Je nach Schnittart konnen außer dem geringe Men-gen folgender Materialien verrichtet werden: Kunden- und Kreditkarten: nur bei 1,9 / 3,9 / 5,8 / 1,9x15 / 3,9x30 mm CDs: nur bei 3,9 / 5,8 mm Disketten: nur bei 5,8 mm

Das robuste Schneidwerk ist unempfändlich gegen Heft- und Buroklammern. Lediglich bei Maschinen der Sicherheitsstufe HS Level 6 (1 x 5 mm) darf das Papier keine Heft- oder Buroklammern enthalten.

Für das Gerät leisten wir Gewähr gemäß unserer allgemeinen Verkaufs- und Lieferbedingungen. Verschleiß, Schäden durch unsachgemäß Behandlung, natürliche Abnutzung bzw. Eingriffe von dritter Seite fallen nicht unter die Gewährleistung.

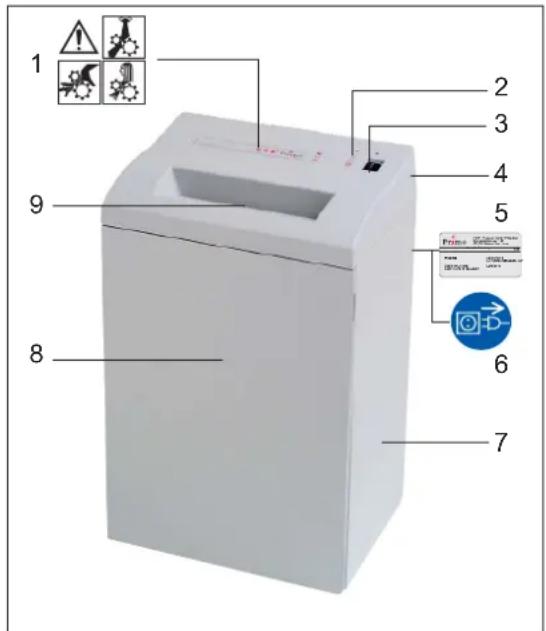

2. Übersicht

1 Warnhinweis
2 Leuchtdiodenanzeige
3 Wippschalter
4 Gehauseoberteil
5 Typenschild
6 Warnaufkleber
7 Unterschrank
8 Tur
9 Papierzuführungs-Öffnung

3. Sicherheitshinweise

• Vor Inbetriebnahme des Aktenvernichters Betriebsanleitunglesen und für späteren Gebrauch aufbewahren.
• Alle auf dem Aktenvernichter angebrachten Sicherheitschinweise beachten!
• Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen.
• Bei Beschädigung des Aktenvernichters oder nicht ordnungsgemäßer Funktion das Gerät ausschalten, Netzsteckerziehen und den Kundendienst anfordern.
• Den Aktenvernichter außerhalb der Reichweite von Kindern aufstellen.
• Den Aktenvernichter nur in Anwesenheit einer Bedienungsperson laufen setzen.

Verletzungsgefahr!

Niemals in den Schlitz der Papierzuführungsöffnung fassen.

Verletzungsgefahr durch Splitter!

Beim Vernachten von harten Kreditkarten, CDs oder Disketten Schutzbrille/TRagen.

Verletzungsgefahr durch Einziehen!

Lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Papierzuführungs-öffnung bringen. Kein Material vernachten, welches zu Schlingenbildung neigt, z.B. Bander, Verschnurungen, Kunststofffolie.

Vor Platzwechsel, Reinigung oder jeder anderen Tätigkeit außer der normalen Bedienung Aktenvernichter ausschalten und Netzsteckerziehen!

Durchführung von Wartungsund Servicearbeiten nur von:

HSM-Kundendienst
- fachlich ausgebildetem Personal (z.B. Elektrofach-kraft)
Service-Technikern unserer Vertragspartner

4. Aufstellung

• Der Aktenvernichterarf nicht in der Naze eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.
  Die Luftungsschlitze mussen frei sein und ein Abstand zur Wand oder zu Mobelstücken von min. 10 cm eingehalten werden.
• Achten Sie darauf, dass der Netzsteckerleitung erreichen ist.
• Bitte überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

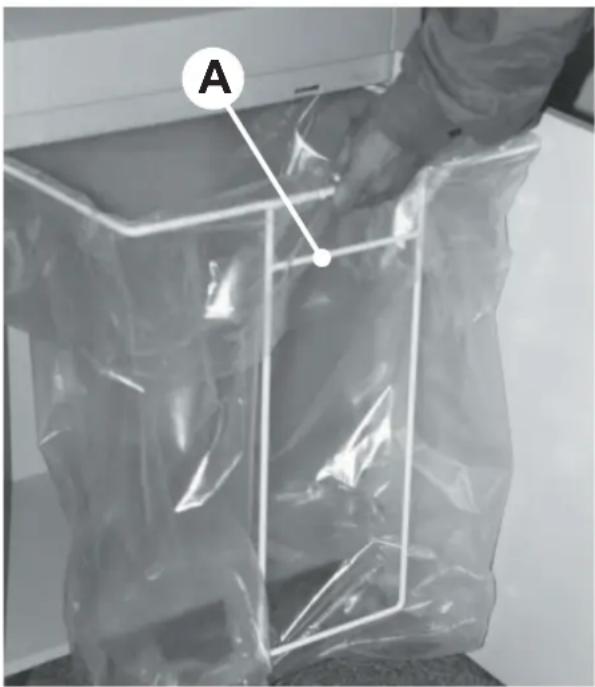

• Nach dem Einspannen des Schnittgutsacks schiben Sie den Rahmen (Bügel A zur Schrankvorderseite zeigend) wieder in die Führungsschienen ein.

5. Bedienung

Aktenvernichter einschalten

• Wippschalter Pos. 1 drucken.
• Wippschalter rastet ein.
  Anzeige am Bedienfeld leuchtet.
• Aktenvernichter ist betriebsbereit (Schneidwerk lauft noch nicht).

Papier vernichten

Maximale Blattanzahl siehe, "Technische Daten".

• Lichtschranke startet Schneidwerk automatisch.
• Ca. 3 s nachdem die Papierzuführungsöffnung wieder frei ist, schaltet der Aktenvernichter automatisch ab und Goes in Betriebsbereitschaft.

Aktenvernichter ausschalten

• Wippschalter Pos. 2 antippen.
• Schalter springt auf Nullstellung.

6. Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
• 5 Schnittgutsäcke
  1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör:

Schnittgutsack, Best.-Nr. 1.133.995.000
Schneidblock-Spezialol (250 ml), Best.-Nr. 1.235.997.401

7. Störungsbeseitigung

Papierstau

Sie haben zuviel Papier auf einmal zugefuhrt.

Vorsicht!

Wippschalter nicht wechselweise vorwarts-rückwarts (Pos. 1-Pos. 2) betätig: Schneidwerk kann beschadigt werden.

• Wippschalter Pos. 2 drücken und gedrückt halten.
• Papier wird herausgeschoben.
  Papierstapel halbieren.
• Wippschalter Pos. 1 drucken.
• Papier nacheinander eingeben.

Schnittgutbehälter voll

Anzeige am Bedienfeld leuchtet
- Aktenvernichter schaltet ab.

Vollen Schnittgutbehälter unbedingt entleeren, da bei mehrmaligem Nachträcken Funktionstörungen am Schneidwerk auftreten können.

• Wippschalter Pos. 2 antippen.
  Vollen Schnittgutsack herausnehmer und neuen Schnittgutsack einspannen.

Türkontakt unterbrochen

Anzeige am Bedienfeld leuchtet
- Aktenvernichter schaltet ab.
- Überprüfen Sie, ob die Fronttürrichtig geschlossen ist.

Bei anderen Störungen prufen Sieitte vor der Benachrichtigung unseres Kundendienstes:

• Ist der Netzstecker eingesteckt?
• Ist der Aktenvernichter eingeschaltet?
• Ist der Motor überlastet worden? ca. 15–20 min. abkühlen halten

8. Wartung und Pfl ege

Reinigung:

• Aktenvernichter ausschalten, Netzsteckerziehen.
  Die Reinigungarf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Die Anwendung von Scheuermitteln, Waschbenzin, Benzin oder Verdünner ist verboten.

Bei nachlassender Schnittleistung oder Gerauschentwicklung (nur Geräte mit Partikelschnitt):

• Aktenvernichter ausschalten
• Schneidblock-Spezialöl durch die Papierzuführungsöffnung auf der ganzen Breite hineinspritzen.
• Schneidwerk ohne Papierzufuhr rückwärts (Pos. 2) laufenlassen.
• Papierstaub und Partikel werden gelöst.

9. Technische Daten

Schnittart	Streifenschnitt			Partikelschnitt
Schnittgroße (mm)	5,8	3,9	1,9	3,9x30	1,9x15	0,78x11	1x5
Sicherheitsstufe DIN 32757 - 1	2	2	3	3	4	5	Level 6*
Schnittleistung (Blatt), DIN A4 70 g/m2	28 - 30	23 - 25	17 - 19	16 - 18	12 - 14	7 - 8	4 - 5
80 g/m2	22 - 24	18 - 20	13 - 15	12 - 14	9 - 11	6 - 7	3 - 4
Gewicht	26 kg			30 kg
Geräuschemission (Leerlauf / Last)	60 dB(A) / 64 dB(A)			62 dB(A) / 64 - 70 dB(A)
Schnittgeschwindigkeit	120 mm/s			130 mm/s
Arbeitsbreite	255 mm
Anschluss	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Leistung bei max. Blattzahl	670 W
Maße B x T x H (mm)	448 x 347x 773
Volumen des Schnittgutbehälters	76 l

*HSM-Spezifikation
Technische und optische Änderungen vorbehalten

EG-Konformitätserklarung

Maschinenrichtlinie 98/37/EG

EMV-Richtlinie 89/336/EWG

Niederspannungsrichtlinie 73 / 23 / EWG

Der Hersteller HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem erklart hiermit, dass der Aktenvernichter Primo 2600 mit den oben genannten EG-Richtlinien einschließlich aller zutreffenden Änderungen übereinstimmt.

Angewendete Normen und technische Spezifikationen:

• EN 55014-1:2000 + A1:2001 + A2:2002 - EN 61000-4-4:1995 + A1:2001 + A2:2001
  EN 55014-2:1997 + A1:2001 EN 61000-4-5:1995 + A1:2001
  EN61000-3-2:2000·EN61000-4-6:1996+A1:2001
  EN 61000-3-3:1995 + A1:2001 EN 61000-4-11:1994 + A1:2001
  EN 61000-4-2:1995 + A1:1998 + A2:2001 EN 60950-1:2001
  EN 294:1992

Salem, 01.07.2003

R. qutieiu

Rolf Gasteier - Technischer Leiter

Eine Prüfung des Maschinenotyps auf Übereinstimmung mit den Anforderungen der EG-Richtlinie für Maschinen erfolgte durch den Fachausschuss Verwaltung, Prüf- und Zertifikierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbogenkamp 4, D-22297 Hamburg. Diese Prüfstelle ist zuständige Stelle im Sinne von Anhang V der EG-Maschinenrichtlinie.
