1401 Office - Vernietiger PRIMO - Gratis gebruiksaanwijzing en handleiding

Soort product	Documentvernietiger
Merk	Primo
Model	1401 Office
Snijtype	Stroken snede of kruissnede (afhankelijk van versie)
Snijgrootte (mm)	5,8 / 3,9 / 1,9 (stroken) of 3,9 x 30 / 1,9 x 15 (kruissnede)
Veiligheidsniveau DIN 32757-1	2 tot 4 afhankelijk van versie
Snijcapaciteit (vellen DIN A4 80 g/m²)	7 tot 24 vellen afhankelijk van versie
Werkbreedte	240 mm
Inhoud reservoir	33 liter
Afmetingen (L x D x H)	375 x 279 x 583 mm
Gewicht	11,5 kg (stroken) / 12,5 kg (kruissnede)
Voeding	230 V, 50 Hz / 100-115 V, 50/60 Hz
Vermogen	440 W
Snijsnelheid	80 mm/s (stroken) / 90 mm/s (kruissnede)
Geluidsniveau (onbelast / belast)	58 dB(A) / 59-63 dB(A)
Toegestane materialen	Papier, creditcards (afhankelijk van snijgrootte), nietjes, paperclips
Belangrijkste functies	Automatisch starten/stoppen, omkeerfunctie (vastlopen verhelpen), kinderveiligheid
Onderhoud	Regelmatig oliën van de snijeenheid met speciale olie (meegeleverd)
Reiniging	Zachte doek en niet-corrosief sop
Veiligheid	Automatische stop bij vastlopen of volle bak, bescherming tegen vloeistoffen
Leveringsinhoud	Vernietiger, 5 afvalzakken, 1 fles olie 50 ml, handleiding
Optionele accessoires	Afvalzakken (ref. 1.661.995.050), olie 250 ml (ref. 1.235.997.401)

Veelgestelde vragen - 1401 Office PRIMO

Wat is de maximale hoeveelheid vellen die de vernietiger tegelijk kan verwerken?

De capaciteit hangt af van het model. Voor de stroken snede varieert deze van 12 tot 24 vellen, afhankelijk van de snijbreedte. Voor de kruissnede van 7 tot 19 vellen. Raadpleeg de technische gegevens in de handleiding voor de exacte waarden.

Wat te doen bij een papiervastloper?

Zet de tuimelschakelaar op stand 2 (achteruit) en houd deze ingedrukt om het papier uit te werpen. Verdeel daarna de stapel in tweeën en voer de vellen één voor één in. Schakel niet afwisselend tussen stand 1 en 2, dit kan het mechanisme beschadigen.

Hoe olie ik de snijeenheid?

Zet de vernietiger uit (stand 2). Injecteer de speciale olie voor de snijeenheid in de papierinvoeropening over de hele breedte. Laat het mechanisme een paar keer zonder papier draaien (stand 2) om de olie te verdelen.

Kan ik paperclips en nietjes vernietigen?

Ja, het robuuste snijmechanisme is bestand tegen nietjes en paperclips. Vernietig echter niet te grote hoeveelheden tegelijk.

De vernietiger stopt plotseling, wat te doen?

Mogelijke oorzaken: de opvangbak is vol (leeg deze), de opvangbak is niet correct geplaatst, de motor is oververhit (laat 15-20 min afkoelen), of er is een vastloper. Controleer ook of de stekker in het stopcontact zit en de schakelaar op 1 staat.

Welke materialen kan ik veilig vernietigen?

De vernietiger is ontworpen voor standaard papier. Creditcards en klantenkaarten kunnen alleen worden vernietigd met de snijgroottes 1,9 mm / 3,9 mm / 5,8 mm / 3,9x30 mm. Vernietig geen tapes, kabels of materialen die kunnen verstrengelen.

Hoe maak ik de buitenkant van het apparaat schoon?

Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het reinigt. Gebruik een zachte doek bevochtigd met niet-corrosief sop. Gebruik geen schurende middelen, benzine of verdunner.

Waar bevindt zich het serienummer of het typeplaatje?

Het typeplaatje (nr. 5) bevindt zich onder het deksel van het apparaat. Het toont de spanning, frequentie en andere technische gegevens.

Wat te doen als het waarschuwingslampje brandt?

Het waarschuwingslampje (nr. 1) kan wijzen op oververhitting van de motor, een vastloper of een volle opvangbak. Raadpleeg de sectie 'Problemen oplossen' in de handleiding om het probleem te diagnosticeren en op te lossen.

Kan ik de vernietiger gebruiken zonder de opvangbak?

Nee, de vernietiger werkt niet als de opvangbak niet correct contact maakt. Controleer of deze goed in het apparaat is geplaatst.

GEBRUIKSAANWIJZING 1401 Office PRIMO

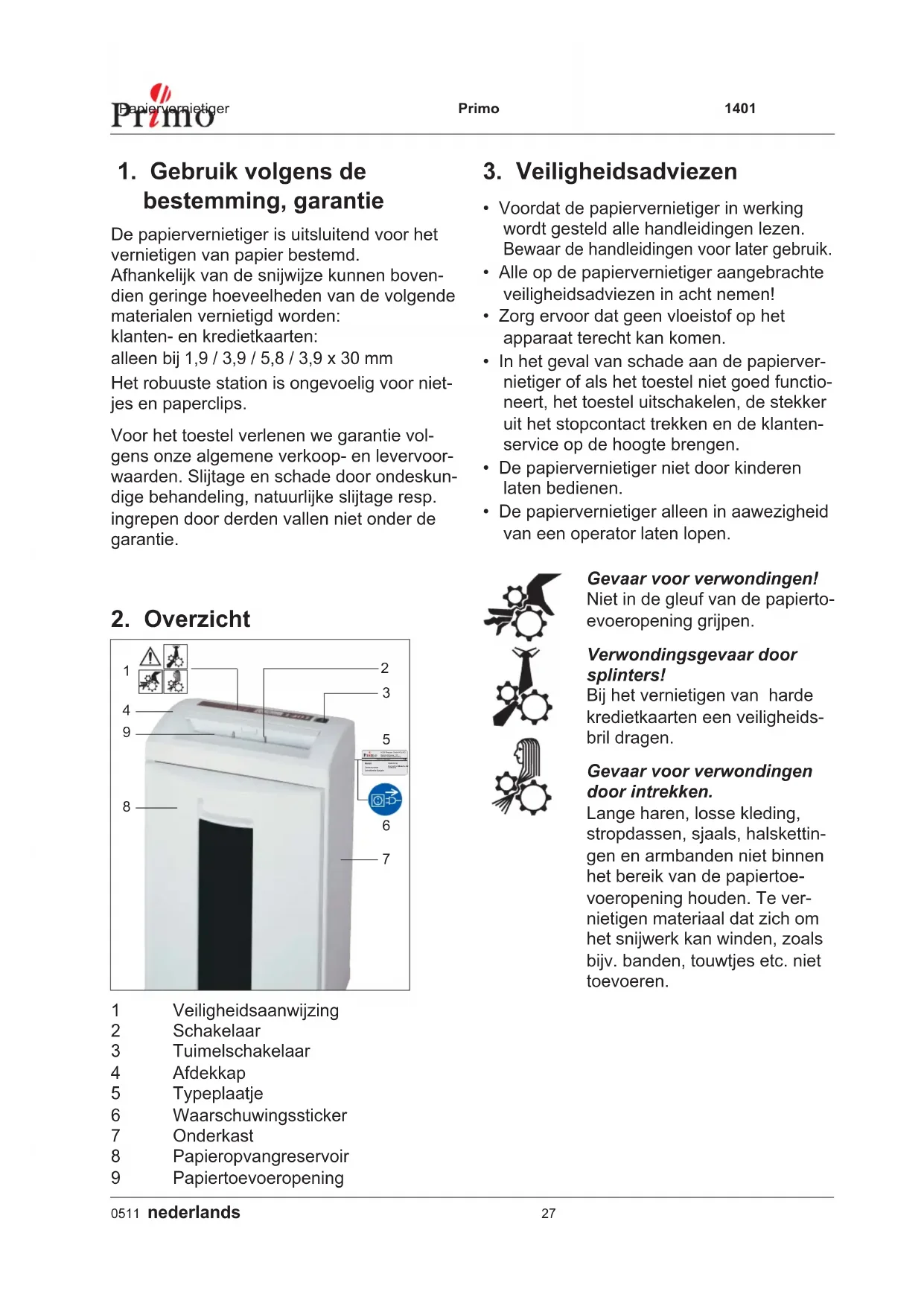

1. Gebruik volgens de bestemming, garantie

De papiervernetiger is uitsluitend voor het vernietigen van papier bestemd.

Afhankelijk van de snijwijze kunnen boven-dien geringe hoeveelheden van de volgende materialen vermietigd worden:

klanten- en kredietkaarten:

alleen bij 1,9 / 3,9 / 5,8 / 3,9 x 30 mm

Het robuuste station is ongevoelig voor nietjes en paperclips.

Voor het toestel verlenen we garantie volgens once algemene verkoop- en levervoorwaarden. Slijtage en schade door oneskundige behandeling, natuurlijke slijtage resp. ingrepen door derden vallen nicht onder de garantie.

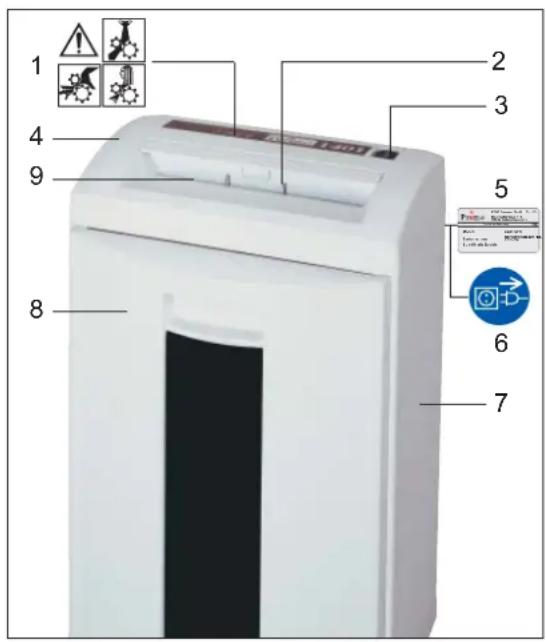

2. Overzicht

1 Veiligheidsaanwijzing
2 Schakelaar
3 Tuimelschakelaar
4 Afdekkap
5 Typeplaatje
6 Waarschuwingssticker
7 Onderkast
8 Papieropvangreservoir
9 Papiertoevoeropening

3. Veiligheidsadviezen

Voordat de papiervernietiger in werkung wordt gesteld alle handleidingen lezen. Bewaar de handleidingen voor later gebruik.
- Alle op de papiervnetiger aangebrachte veiligheidsadviezen in acht nemen!
- Zorg ervoor dat geen vloeistof op het apparaatterecht kankommen.
In het geval van schade aan de papierver-nietiger of als het toestel Niet goed functi- neert, het toestel uitschakelen, de stekkeruit het stopcontact trekken en de klantenservice op de hoogte brengen.
- De papiervnetiger nicht door kinderen latent bedieren.
- De papiervernetiger alleen in aawezigheid van een operator lately lopen.

Gevaar voor verwondingen!

Niet in de gleuf van de papierto-evaeropening vrijpen.

Verwondingsgevaar door splinters!

Bij het vernietigen van harde kredietkaarten een veiligheidsbril dragen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden nicht binnen het bereik van de papiertoevoeropening houden. Te ver-nietigen materiaal dat zich om het snijwerk kan winden, zoals bijv. banden, touwtjes etc. Niet toevoeren.

Bij het opstellen op een andere plaats, het reinigen of iedere andere handeling buiten de normale bediening van de papiervernietiger apparaat uitschakelen en netstekkeruit het stopcontact verwijderen.

Onderhouds- en servicewerkzaamheden mogen uitsluitend worden verricht door:

HSM klantendienst
- erkend elektrotechnisch personeel
- servicetechnisch personeel vakhandel

4. Leveringsomvang

• Papiervnetiger aansluitingsbereld in doos verpakt
• 5 opvangzakken
• voor Snippers 1 fl es snijblok special olie (50 ml)
• Gebruiksanaanjizing

Toebehoren:

Opvangzakken, bestelnr. 1.661.995.050
Fles snijblok special olie (250 ml), bestelnr. 1.235.997.401

5. Opstelling

• Het apparaat mag Niet in de nabijheid van een radiator of een andere warmtebron of waarop worden geplaatst.
• De ventilatiegleuven要去en vrij় en er moet een afstand tot de wand of tot meubelstukken van min. 10 cm. in acht genomen woren.
• Zorg ervoor dat de stekker goed bereik-baar is.
  Vooraleer u de stekker in het stopcontact steekt, dient u te controleren of de spanning en de freqentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen.

6. In gebruik nemen

Papiervnetiger inschakelen

• Druk tuimelschakelaar in positie 1.
• Tuimelschakelaar blijft staan.
  Papiervnetiger is gebruisklaar.

Verkleinen van papier

Papier toevoeren (snijvermogenzie,Technische specificaties).

• De schakelaar start het snijwerk automatisch.
• De papier worden ingetrokken in het snijwerk en vernietigd.
• Als de papierdoorvoeropening vrij is, zal het snijwerk automatisch uitschakelen na ca. 3 sec. en hierna waar in de positie gebruiksklaar (stand by) gaan staan.

Papiervnetiger uitschakelen

• Druk tuimelschakelaar in positie 2. Schakelaar springt in nulstand.

7. Verhelpen van storingen

Papieropstopping

U hebte teveel papier in een keer toegevoerd.

Opgelet!

Tuimelschakelaar Niet afwisselend vooruit-achteruit bewegen (positie 1-positie 2): het snijwerk kan worden beschadigd.

• Tuimelschakelaar in positie 2 vasrhouden.
• Papier worden eruit geschoven.
  Papierstapel halveren.
• Druk tuimelschakelaar in positie 1.
• Papier een voor een toevoeren.

Papieropvangreservoir vol

Na het uitschakelen van de papiervernietiger papieropvangreservoir leeg make, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk konnen optreden.

• Tuimelschakelaar in positie 2 zetten.
• Volle opvangbak leegmaken.

Papieropvangreservoircontact onderbroken

Papiervnetiger schakeltuit.
- Controlleren of de opvangbak goed in de onderkast staat.

Bij andere storingen geleieve de volgende punten te controleren voor u contact opneemt met once klantendienst:

Is de stekker in het stopcontact?
- Is de papiervnetiger ingeschakeld?
Is de motor overbelast?

ca. 15-20 min. laten afkoelen

8. Onderhoud

Reiniging:

• Papiervernietiger uitschakelen, stekker uithet stopcontact trekken.
• Het toestel mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Het gebruik van schuurmiddelen, wasbenzine, benzine of verdunners is verboden.

Wanneer de capacititeit van de papiervernietiger terugloopt of een hogere geluidsontwikkeling ontstaat (snippers):

• Papiervernietiger uitschakelen (Tuimelschakelaar in positie 2 zetten).
• Speciale olie van het snijblok op messenwalsen van het snijwerk spuiten.
• Snijwerk zonder papiertoevoer awhiles lately lopen (positie 2). Papieropstopping en snippers worden verwijderd.

9. Technische specificaties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm) 5,8 3,9 1,9 3,2	9 x 30 1,9 x	15
Veiligheidsniveau DIN 32757 - 1 2 2 3 3 4
Snijvermogen (bladen), DIN A4 70 g/m 2	22 - 24	16 - 18	12 - 14	12 - 14	9 - 11
80 2	17 - 19	13 - 15	9 - 12 g	m 9 - 11	7 - 9
Gewicht	11,5 kg			12,5 kg
Snijsnelheid	80 mm/s			90 mm/s
Geluidsniveau (Stationair / belast)	58 dB(A) / 59 - 63 dB(A)
Werkbreedte	240 mm
Aansluiting	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Vermogen bij max. aantal bladen	440 W
Afmetingen in mm (bxdxh)	375 x 279 x 583
Inhoud van de papierzak	33 l

Technische en optische wijzigingen voorbehonden!

EG-conformiteitsverklaring

Machinerichtlijn 98/37/EG

EMC-richtlijn 89 / 336 / EWG

Laagspanningsrichtlijn 73 / 23 / EWG

verklaart hierbij dat de papiervernietigers Primo 1401 met de bepalingen van de bovengenoemden EG richtlijnen ove

reenstemmen inclusief alle wizigingen die van toepassing zich.

ToegPaste normen en technische specificaties:

EN55014-1:2000+A1:2001+A2:2002
EN 55014-2:1997 +A1:2001
EN 60950-1:2001

EN61000-3-2:2000
EN 61000-3-3:1995 +A1:2001
EN 294:1992

Salem, 02.11.2005

R. qutieiu

Een controle van het machinetype ten aanzien van overeenstemming met de eisen in de EG-machinerrichtlijn worden uitgevoerd door de vakkommissie „beheer"/controlledienst voor het vakgebied „kantoormachines en -apparaten" bij de „Verwaltungs-Berufgenossenschaft", Deelbogenkamp 4, D-22297 Hamburg. Deze controlledienst is de bevoegde instantie in de geest van aanhangsel V bij de EG-machinerichtlijn.
