1401 Office - Destructeur de document PRIMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de document
Marque	Primo
Modèle	1401 Office
Type de coupe	Coupe en bandes ou Coupe croisée (selon version)
Taille de coupe (mm)	5,8 / 3,9 / 1,9 (bandes) ou 3,9 x 30 / 1,9 x 15 (croisée)
Degré de sécurité DIN 32757-1	2 à 4 selon version
Capacité de coupe (feuilles DIN A4 80 g/m²)	7 à 24 feuilles selon version
Largeur de travail	240 mm
Volume du réservoir	33 litres
Dimensions (L x P x H)	375 x 279 x 583 mm
Poids	11,5 kg (bandes) / 12,5 kg (croisée)
Alimentation électrique	230 V, 50 Hz / 100-115 V, 50/60 Hz
Puissance	440 W
Vitesse de coupe	80 mm/s (bandes) / 90 mm/s (croisée)
Niveau sonore (à vide/en charge)	58 dB(A) / 59-63 dB(A)
Matériaux acceptés	Papier, cartes de crédit (selon taille de coupe), agrafes, trombones
Fonctions principales	Marche/arrêt automatique, fonction inversion (débourrage), sécurité enfant
Entretien	Huilage régulier du bloc de coupe avec huile spéciale (fournie)
Nettoyage	Chiffon doux et eau savonneuse non corrosive
Sécurité	Arrêt automatique en cas de bourrage ou réservoir plein, protection contre les liquides
Contenu de la livraison	Destructeur, 5 sacs à déchets, 1 bouteille d'huile 50 ml, notice
Accessoires en option	Sacs à déchets (réf. 1.661.995.050), huile 250 ml (réf. 1.235.997.401)

FOIRE AUX QUESTIONS - 1401 Office PRIMO

Quelle est la capacité maximale de feuilles que le destructeur peut accepter à la fois ?

La capacité dépend du modèle. Pour la coupe en bandes, elle varie de 12 à 24 feuilles selon la largeur de coupe. Pour la coupe croisée, de 7 à 19 feuilles. Veuillez consulter le tableau des caractéristiques techniques de la notice pour les valeurs exactes.

Que faire en cas de bourrage papier ?

Actionnez l'interrupteur à bascule sur la position 2 (marche arrière) et maintenez-le enfoncé pour éjecter le papier. Divisez ensuite la pile en deux et insérez les feuilles une par une. N'actionnez pas l'interrupteur alternativement entre les positions 1 et 2, cela pourrait endommager le mécanisme.

Comment huiler le bloc de coupe ?

Mettez le destructeur hors circuit (position 2). Injectez de l'huile spéciale pour bloc de coupe dans l'ouverture d'insertion du papier sur toute la largeur. Faites fonctionner le mécanisme plusieurs fois sans papier (position 2) pour répartir l'huile.

Puis-je détruire des trombones et des agrafes ?

Oui, le mécanisme de coupe robuste résiste aux agrafes et aux trombones. Cependant, évitez de détruire de grandes quantités à la fois.

Le destructeur s'arrête soudainement, que faire ?

Plusieurs causes possibles : le réservoir est plein (videz-le), le réservoir n'est pas correctement placé, le moteur a surchauffé (laissez refroidir 15-20 min), ou un bourrage s'est produit. Vérifiez également que la prise est branchée et l'interrupteur sur 1.

Quels matériaux puis-je détruire en toute sécurité ?

Le destructeur est conçu pour le papier standard. Les cartes de crédit et les cartes de fidélité peuvent être détruites uniquement avec les tailles de coupe 1,9 mm / 3,9 mm / 5,8 mm / 3,9x30 mm. Ne détruisez pas de bandes, câbles, ou matériaux qui pourraient s'entortiller.

Comment nettoyer l'extérieur de l'appareil ?

Avant tout nettoyage, éteignez l'appareil et débranchez la prise. Utilisez un chiffon doux imbibé d'eau savonneuse non corrosive. N'utilisez pas de produits abrasifs, essence ou diluant.

Où se trouve le numéro de série ou la plaque signalétique ?

La plaque signalétique (n° 5) se trouve sous le couvercle de l'appareil. Elle indique la tension, la fréquence et les autres caractéristiques techniques.

Que faire si le voyant d'avertissement s'allume ?

Le voyant d'avertissement (n° 1) peut indiquer une surchauffe du moteur, un bourrage, ou un réservoir plein. Consultez la section 'Élimination de défauts' de la notice pour diagnostiquer et résoudre le problème.

Puis-je utiliser le destructeur sans le réservoir en place ?

Non, le destructeur ne fonctionne pas si le réservoir de découpures n'est pas correctement en contact. Vérifiez qu'il est bien positionné dans le meuble.

MODE D'EMPLOI 1401 Office PRIMO

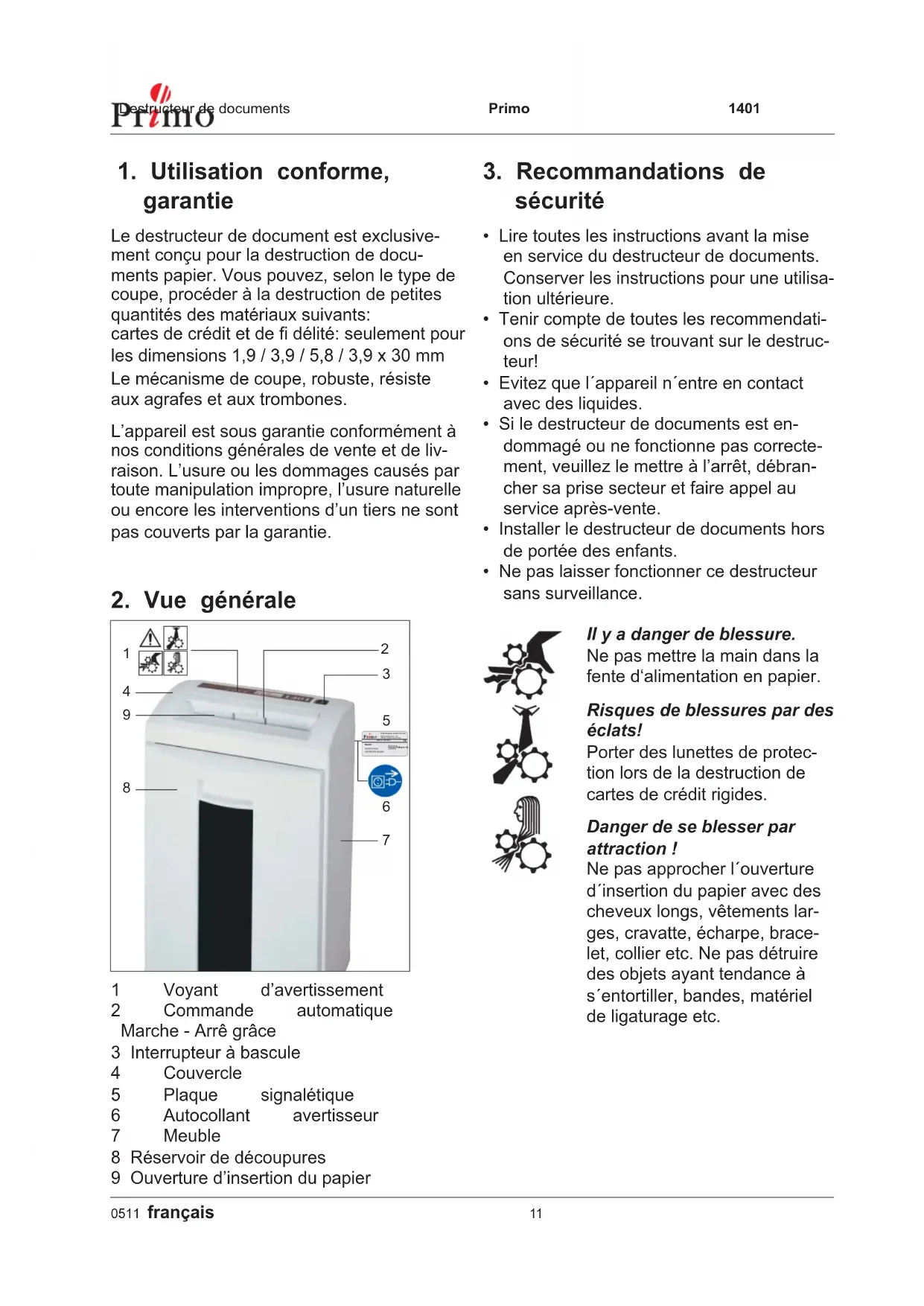

1. Utilisation conforme, garantie

Le destructeur de document est exclusivement concu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, proceder à la destruction de petites quantités des matériaux suivants: cartes de crédit et de fi déligite: seulement pour les dimensions 1,9 / 3,9 / 5,8 / 3,9 x 30 mm Le mecanisme de coupe, robuste, résiste aux agrafes et aux trombones.

L'appareil est sous garantie conformément à nos conditions générales de vente et de livraison. L'usure ou les dommages causés par toute manipulation impropre, l'usure naturelle ou encore les interventions d'un tiers ne sont pas couverts par la garantie.

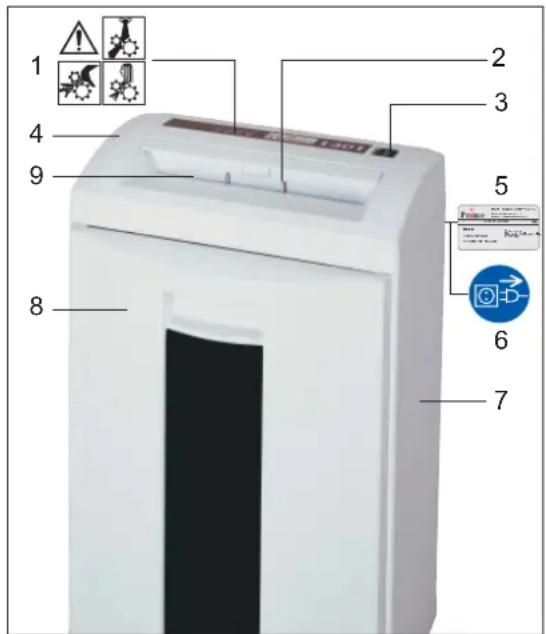

2. Vue générale

1 Voyant d'advertisement
2 Commande automatique

Marché - Arrête

3 Interrupteur à bascule
4 Couvercle
5 Plaque signaléique
6 Autocollant avertisseur
7 Meuble
8 Réservoir de découvertes
9 Ouverture d'insertion du papier

3. Recommendations de sécurité

• Lire toutes les instructions avant la mise en service du destructeur de documents. Conserver les instructions pour une'utilisation ultérieure.
• Tenir compte de toutes les recommendations de sécurité se trouvant sur le destructeur!
• Evitez que l'appareil n'est en contact avec des liquides.
• Si le destructeur de documents est endommagé ou ne fonctionne pas correctement, veuillez leMETRE à l'arrêt, débrancher sa prise secteur et faire appel au service après-vente.
• Installer le destructeur de documents hors de portée des enfants.
• Ne pas laisser fonctionner ce destructeur sans surveillance.

Il y a danger de blessure.

Ne pasmettre la main dans la fente d'alimentation en papier.

Risques de blessures par des éclats!

Porter des lunettes de protection lors de la destruction de cartes de crédit rigides.

Danger de se blesser par attraction!

Ne pasapprocherI'ouverture d'insertion du papier avec des cheveux longs,vetements larges, cravatte, écharpe, bracelet, collier etc. Ne pas détruire des objets ayant tendance a s'entortiller, bandes, matériel de ligaturage etc.

Avant d'enlever le couvercle, changer I'appareil de place, de nettoyer ou de proceder a quelques autres travail en dehors du maniement normal du destructeur de documents, eteindre I'appareil et le débrancher!

Toute intervention technique ne peut etre faite que par:

• le service après-venture de HSM
• un électricien experimenté
• un technicien d'un de nos distributeurs offi ciels

4. Amplitude de la livraison

• Destructeur de documents en ordre de marche emballe dans un carton
• 5 sacs pour découvertes
• 1 bouteille d'huile spéciale pour le bloc de découpage 50ml (Coupe croisée)
• Notice d'utilisation

Accessoires:

• Sac pour découvertes,
  No. de commande. 1.661.995.050
• Bouteille d'huile spéciale pour le bloc de découpage 250 ml,
  No. de commande 1.235.997.401

5. Installation

• L'appareil ne doit pas etre estagallo proximite d'un radiateur ou d'une autre source de chaleur ou etre pose sur celle-ci.
  Veillez à ce que les fentes d'aération ne soient pas obstruées et à ce que l'appareil se trouve à au moins 10 cm du mur ou des meublesavoisinants.
• Veiller à ce que la prise secteur soit facilement accessible.
• Avant de brancher la prise secteur, vérifi er que la tension et la fréquence de votre réseau secteur correspondant aux données indiquées sur la plaque signalétique.

6. Mise en service

Mise en marche

• Mettre l'interrupteur à bascule sur la pos. 1.
• L'interrupteur à bascule encliquette.
  Le destructeur de documents est pret a fonctionner (Standby).

Broyage de papier

Insérer le papier (pour la vitesse de passage des feuilles voir „ca- ractéristiques techniques").

Le bloc de coupe se met en marche automatiquement.
- Le papier est tiré à l'intérieur du mécanisme de découvert et y est détruit.
Lorsque l'ouverture d'insertion du papier est de nouveau dégagée, le mecanisme de découvertes arrête automatiquement après environ 3 sec. et returne en stand-by.

Mise hors circuit

Appuyer légarement sur la pos. 2 de l'interrupteur à bascule. L'interrupteur à bascule saute sur la position zéro.

7. Elimination de defaults

Bourrage de papier

You've introduced trop de papier à la fois.

Attention!

Ne pas actionner l'interrupteur à bascule alternatively sur la pos. 1 et puis sur la pos. 2: Le mecanisme de découvert peut être endommaged.

• Mettre l'interrupteur à bascule sur la pos. 2 et le maintainir ainsi.
• Le papier est transporte ende-hors.
• Diviser la pile de papier en deux.
• Mettre l'interrupteur à bascule sur la position 1.
• Insérer les feuilles de papier les unes après les autres.

Le réservoir de découvertes est plein

Le destructeur de documents s'arrête.

Après avoir coupé le destructeur de documents, veuilles vider le réservoir de découvertes, car en appuyant de façon successive sur la touche, des pannes de fonctionnement au mécanisme de découverte peuvent surgir.

Appuyer légèrement sur la pos. 2 de l'interrupteur à bascule.

Vider le réservoir de découvertes.

Le contact avec le réservoir de découpures interrompu

Le destructeur s'arrête.
- Contrôler si le réservoir de découvertes est place correctement dans le meuble.

En cas d'autres defaults et avant de faire appel à notre service après-vente,procédez aux contrôles suivants:

• est-ce que la prise de courant est bien branchée?
• le destructeur est-il enclenché?
• est-ce que le moteur est surchauffé ? laisser refroidir environ 15-20 min.

8. Maintenance et entretien

Nettoyage:

• Mettre le destructeur de documents à l'arrêt, débrancher la prise secteur.
• Ne nettoyer l'appareil qu'au moyen d'un chiffon doux et d'eau savonneuse non corrosive. L'utilisation de récurrents, d'essence de petrole, d'essence ou de diluant est interdite.

En cas de faiblissement de la puissance de coupe ou d' apparition de bruits émanant du mécanisme (Coupe croisée):

• Mise hors circuit le destructeur de documents (Appuyer légarement sur la pos. 2 de l'interrupteur à bascule).
  Huiler le bloc de coupe sur toute sa largeur en injectant I'huile spéciale pour bloc de coupe dans l'ouverture d'insertion du papier.
• Faire fonctionner le bloc de couppe plusieurs fois en arrêté sans papier (pos 2). La poussière et les particles seront détruits.

9. Caractéristiques techniques

Type de coupe Coupe en bandes Coupe croisée
Taille de coupe (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15
Degré de sécurité DIN 32757 - 1 2 2 3 3 4
Puisance de coupe (feuilles) 70² DIN A4 80 g/m²	g#n- 24 17 - 19	16 - 18 13 - 15	12 - 14 9 - 12	12 - 14 9 - 11	9 - 11 7 - 9
Poids	11,5 kg			12,5 kg
Vitesse de coupe	80 mm/s			90 mm/s
Niveau sonore (Marche à vide / charge)	58 dB(A) / 59 - 63 dB(A)
Largeur de travail	240 mm
Alimentation électrique	230 V, 50 Hz 100 V, 50/60 Hz - 115 V, 60 Hz
Puisance pour nombre maximum de feuilles	440 W
Dimensions L x P x H (mm)	375 x 279 x 583
Volume du réservoir de découpure	33 l

Sous reserve de modifications techniques et optiques.

Déclaration de conformité CE

Directive basse tension 73/23/EWG

déclare, que le destructeur de documents Primo 1401 est conforme aux dispositions de la Directive européen toute modification correspondante comprise.

Normes appliquées et specifications techniques :

EN 55014-1:2000 + A1:2001 + A2:2002
EN 55014-2:1997 + A1:2001
EN 60950-1:2001

EN 61000-3-2:2000
EN 61000-3-3:1995 + A1:2001
EN 294:1992

Salem, le 02.11.2005

R. Guineier

Rolf Gasteier - Directeur Technique

Le respect des exigences de la Directive européen sur les machines par le type de machine est vérifié par la commission technique „Verwaltung/Prüfstelle Sachgebiet Büromaschinen und -geräte" (Administration/Service de contrôle Machines et apparèils de bureau) de l'Association préventive contre les accidents du travail Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Cet organisme de contrôle est compétent en application de l'annexe V à la Directive européen sur les machines.
