MODE D'EMPLOI home Plafonnier à LED ou suspension à LED LIVARNO

Instructions de montage, d‘utilisation et consignes de sécurité

Légende des pictogrammes utilisésPage 20 IntroductionPage 21 Utilisation conformePage Contenu de la livraisonPage Descriptif des piècesPage Caractéristiques techniquesPage

SécuritéPage 21 Indications de sécuritéPage 21

PréparationPage 23 Outils et matériel nécessairesPage 23

Montage de la lampePage 23 Mise en servicePage 23 Entretien et nettoyagePage 24 Mise au rebutPage 24 InformationsPage 24 GarantiePage 24 Déclaration de conformitéPage 25 Fabricant / SAVPage 25

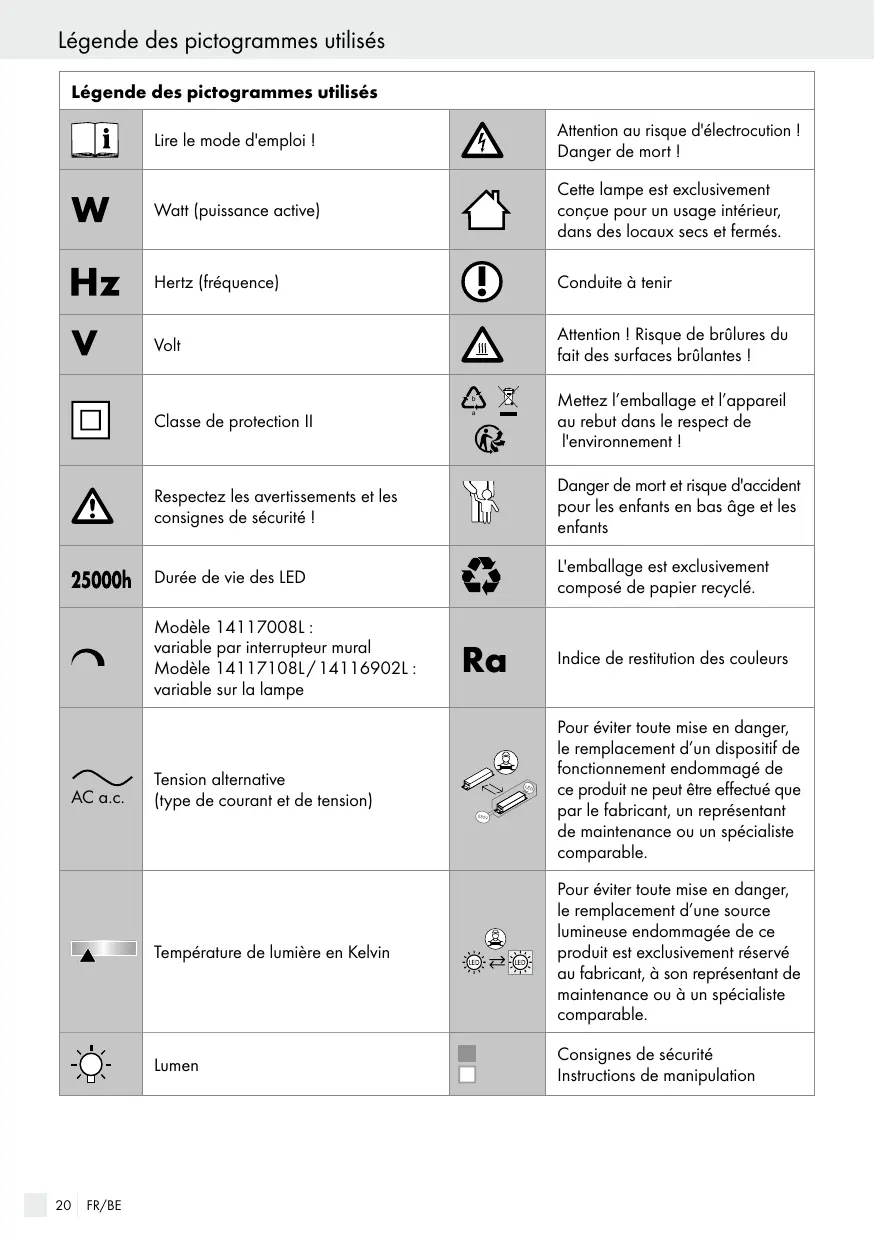

Légende des pictogrammes utilisés Légende des pictogrammes utilisés Lire le mode d'emploi !

Attention au risque d'électrocution ! Danger de mort !

Watt (puissance active)

Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés.

Attention ! Risque de brûlures du fait des surfaces brûlantes ! b

Classe de protection II

FR/BE Mettez l’emballage et l’appareil au rebut dans le respect de l'environnement !

Respectez les avertissements et les consignes de sécurité !

Danger de mort et risque d'accident pour les enfants en bas âge et les enfants

Durée de vie des LED L'emballage est exclusivement composé de papier recyclé.

Modèle 14117008L : variable par interrupteur mural Modèle 14117108L / 14116902L : variable sur la lampe

Indice de restitution des couleurs

Tension alternative (type de courant et de tension)

Pour éviter toute mise en danger, le remplacement d’un dispositif de fonctionnement endommagé de ce produit ne peut être effectué que par le fabricant, un représentant de maintenance ou un spécialiste comparable.

Température de lumière en Kelvin

Pour éviter toute mise en danger, le remplacement d’une source lumineuse endommagée de ce produit est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste comparable.

Consignes de sécurité Instructions de manipulation

Introduction / Sécurité Suspension à LED / Plafonnier à LED Introduction Nous vous félicitons pour l‘achat de votre nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez lire ce mode d‘emploi intégralement et attentivement. Dépliez les pages contenant les illustrations. Ce mode d‘emploi fait partie du produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifiez si la tension est correcte et si toutes les pièces sont correctement montées. Si vous avez des questions ou des doutes concernant la manipulation de l‘appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d‘emploi et remettez-le aux autres utilisateurs.

Utilisation conforme Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés. Cette lampe peut être fixée sur toutes les surfaces normalement inflammables. Ce produit est uniquement destiné à un usage domestique et non à un usage commercial. Ce produit est prévu pour un fonctionnement normal et doit être utilisé uniquement pour un montage au plafond.

Contenu de la livraison Après le déballage du produit, contrôlez toujours et immédiatement que le contenu de la livraison est complet et que l’appareil se trouve en parfait état. 1 plafonnier à LED (modèle 14117008L) ou suspension à LED (14117108L / 14116902L) 2 chevilles 2 vis 1 notice de montage et mode d’emploi

Descriptif des pièces 1 Cheville 2 Équerre de montage 3 Vis (boîtier de raccordement) 4 ​ Vis (équerre de montage) 5 Boîtier de raccordement 6 Boîtier de raccordement 7 ​ Domino de raccordement 8 Gaine de protection 9 Câble d‘alimentation électrique (externe) 10 Variateur (modèle 14117108L / 14116902L)

Caractéristiques techniques Lampe: Numéro de modèle : 14117008L / 14117108L / 14116902L Tension de fonctionnement : 230–240 V~, 50 Hz Puissance nominale : 14116902L / 14117008L : 18,5 W 14117108L : 20 W Classe de protection : II / Module LED : Ampoule : LED Puissance nominale : 14116902L : 16,9 W 14117008L : 16,8 W (4 x 4,2 W) 14117108L : 19,2 W (4 x 4,8 W) Ce produit contient des sources lumineuses de classe d’efficacité énergétique « F ».

Sécurité Indications de sécurité Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d’emploi ! Le fabricant décline toute responsabilité pour les dommages consécutifs ! FR/BE

Sécurité Toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte du produit ou par le non-respect des consignes de sécurité ! Seules les pièces fournies doivent être utilisées, sinon tout recours en garantie est annulé.

DANGER DE MORT ET D’ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET LES ENFANTS ! Ne jamais laisser les enfants manipuler sans surveillance le matériel d‘emballage. L‘emballage présente un risque d‘étouffement. Les enfants sous-estiment souvent le danger. Toujours tenir le produit à l‘écart des enfants. Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d‘expérience ou de connaissances, s‘ils sont surveillés ou s‘ils ont été informés de l‘utilisation sûre du produit et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l‘entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance. révention de risques mortels P par électrocution

L‘installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. De même, toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le nonrespect des consignes de sécurité ! N’utilisez jamais votre lampe si vous constatez le moindre endommagement.

Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0).

Évitez impérativement tout contact de la lampe avec de l‘eau ou d‘autres liquides.

Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (voir « Caractéristiques techniques »). 22

ssurez-vous que, lors du montage, aucun A câble ne soit endommagé.

N‘ouvrez jamais les composants électriques, et n‘insérez jamais d‘objets quelconques dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. révention de risque P d‘incendies et de blessures fin d‘éviter toute brûlure, vérifiez que la lampe A soit éteinte et suffisamment froide avant de la manipuler.

Ne fixez pas la lampe sur un support humide ou conducteur de courant. Ne jamais regarder directement dans la source lumineuse (ampoule, LED, etc.). Ne pas observer la source lumineuse (ampoule, LED etc.) à l‘aide d‘un instrument d‘optique (p. ex. une loupe). La source lumineuse de ce lampadaire doit uniquement être remplacée par le fabricant, par un de ces techniciens autorisés ou par une personne aux qualifications similaires. Conduite à tenir

Montez la lampe de telle sorte qu‘elle soit protégée de l‘humidité, des saletés et d‘un échauffement trop important. Soyez toujours vigilant ! Faites toujours attention à ce que vous faites et agissez raisonnablement. N‘utilisez jamais cette lampe si vous n‘êtes pas concentré ou si vous vous sentez mal. Avant l‘utilisation, prenez bien connaissance de toutes les consignes et figures indiquées dans le présent mode d‘emploi et familiarisez-vous avec la lampe.

Préparation / Montage de la lampe / Mise en service

et matériel nécessaires

Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s‘agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place. - Crayon / outil marqueur - Détecteur de tension à 2 pôles - Tournevis - Perceuse - Foret (env. ø 6 mm) - Pince coupante diagonale - Escabeau

Montage de la lampe Important : le raccordement électrique doit être réalisé par un électricien professionnel ou par une personne instruite pour exécuter une installation électrique. Celle-ci doit connaître les caractéristiques du luminaire et les conditions de raccordement. RISQUE D’ÉLECTROCUTION ! Avant de commencer le montage de la lampe, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Vérifiez l‘absence de tension au moyen d‘un détecteur de tension à 2 pôles. Retirez les vis visibles 3 sur le côté du boîtier de raccordement 5 ainsi que l‘équerre de montage 2 sur la face arrière.

Marquez les trous de perçage à l‘aide des trous oblongs prévus pour les vis, dans l‘équerre de montage 2 .

Maintenant, percez les trous d‘attache (env. 6 mm, profondeur env. 40 mm). Assurez-vous de ne pas endommager l‘alimentation électrique. Insérer les chevilles 1 dans les trous de perçage.

Fixez l‘équerre de montage 2 avec les vis fournies 4 .

Ouvrez le boîtier de raccordement 6 .

Passez le câble d‘alimentation (externe) 9 par la gaine de protection 8 . Enfoncez la double isolation du câble d‘alimentation (externe) 9 dans la gaine de protection 8 sur au moins 8 mm. Reliez maintenant le câble d‘alimentation de la lampe au câble d‘alimentation (externe) 9 à l‘aide du domino 7 . ​ Remarque : veillez à ce que les fils du câble d’alimentation électrique (externe) soient respectivement correctement raccordés : fil conducteur, noir ou brun = symbole L, fil neutre, bleu = symbole N, classe de protection II / . Le conducteur de protection n’est pas raccordé. Veillez à ce que la gaine de protection 8 soit placée correctement sur le boîtier de raccordement 6 . Fermez le boîtier de raccordement 6 .

À l’aide des vis 3 , fixez désormais le luminaire sur l’équerre de montage 2 . Remettez le fusible en place ou enclenchez le disjoncteur dans la boîte à fusibles (position I). Votre lampe est désormais prête à l’emploi.

Mise en service Modèle 14117008L :

Allumez ou éteignez la lampe en utilisant l‘interrupteur mural. Réglez graduellement l‘intensité de la lampe en utilisant l‘interrupteur mural. Modèle 14117108L / 14116902L : Allumez la lampe en utilisant l‘interrupteur mural.

Remarque : Lors de l’allumage, le niveau de luminosité le plus faible se règle automatiquement grâce au variateur. Le variateur 10 fonctionne par palier. Actionnez le variateur 10 aussi souvent que souhaité, jusqu‘à obtenir la luminosité de votre choix. La luminosité peut être uniquement augmentée grâce à l’interrupteur du variateur 10 . Passez tout d’abord par tous les niveaux de variation pour recommencer la variation depuis le début. FR/BE

Mise en service / Entretien et nettoyage / Mise au rebut / Informations É teignez la lampe en appuyant plusieurs fois sur le variateur 10 . Attention ! La lampe se trouve toujours en mode veille. Actionnez l‘interrupteur mural afin d‘éteindre complètement la lampe. Lorsque la lampe se trouve en mode veille, vous pouvez l‘allumer en exerçant une seule pression sur le variateur 10 . Lorsque la lampe est éteinte en état allumé à l‘aide de l‘interrupteur mural, la lampe se rallume sur le dernier niveau d‘intensité sélectionné. Tous les modèles : La lampe n‘est pas réglable en longueur.

Entretien et nettoyage RISQUE D’ÉLECTROCUTION ! Pour procéder au nettoyage, coupez tout d‘abord l‘alimentation secteur de la lampe. Retirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). ATTENTION ! RISQUE DE BRÛLURES ! SURFACES TRÈS CHAUDES ! Laissez la lampe refroidir complètement.

N‘utilisez ni solvant, ni benzine ou autres produits similaires qui endommageraient la lampe.

Pour procéder au nettoyage, utilisez uniquement un chiffon sec et non pelucheux.

Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (position I).

Mise au rebut L’emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

euillez respecter l‘identification des V matériaux d‘emballage pour le tri sélectif, ils sont identifiés avec des abbréviations (a) et des chiffres (b) ayant la signification suivante : 1–7 : plastiques / 20–22 :

papiers et cartons / 80–98 : matériaux composite. Le produit est recyclable, soumis à la responsabilité élargie du fabricant et collecté séparément. fin de contribuer à la protection de A l’environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d’ouverture, vous pouvez contacter votre municipalité. Les appareils usagés peuvent également être rapportés chez des commerçants mettant en vente des appareils électriques.

Informations Garantie Article L217-16 du Code de la consommation Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention. Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Informations Article L217-4 du Code de la consommation Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L217-5 du Code de la consommation Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu d‘un bien semblable et, le cas échéant : - s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ; - s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l‘étiquetage ; 2° Ou s‘il présente les caractéristiques définies d‘un commun accord par les parties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L217-12 du Code de la consommation L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Article 1641 du Code civil Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus. Article 1648 1er alinéa du Code civil L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du produit. Vous bénéficiez d’une garantie de 36 mois à partir de la date d’achat de l’appareil. Cet appareil a été fabriqué avec soin et soumis à un contrôle qualité minutieux. Pendant la durée de la garantie, nous réparons gratuitement tous les défauts de matériaux ou de fabrication. Si vous deviez toutefois constater des défauts durant la période de garantie, veuillez expédier l‘appareil au service après-vente indiqué, en indiquant le numéro de modèle suivant : 14117008L / 14117108L / 14116902L. La garantie exclut les dommages dus à une manipulation incorrecte, au non-respect des instructions du mode d’emploi ou à une intervention par une personne non autorisée, ainsi que les pièces d’usure (par ex. ampoule). La durée de garantie n’est aucunement prolongée ou renouvelée par une prestation de garantie.

Déclaration de conformité Ce produit est conforme aux exigences des directives européennes et nationales applicables. La conformité a été attestée. Les déclarations et documents correspondants sont en possession du fabricant.

Fabricant / SAV Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon ALLEMAGNE Tél. : +49 29 61 / 97 12–800 Fax : +49 29 61 / 97 12–199 E-mail :​ kundenservice@briloner.com www.briloner.com Numero de service gratuit : Tél. : 00800 / 27456637

Informations IAN 389531_2201 Veuillez conserver le ticket de caisse et la référence de l’article (IAN 389531_2201) à titre de preuve d’achat pour toute demande.
