MANUALE UTENTE home Plafonnier à LED ou suspension à LED LIVARNO

LAMPADA LED A SOSPENSIONE/ LAMPADA LED DA SOFFITTO Istruzioni di montaggio, d’uso e di sicurezza

Legenda dei pittogrammi utilizzatiPagina 70 IntroduzionePagina 71 Utilizzo conforme alla destinazione d’usoPagina Contenuto della confezionePagina Descrizione dei componentiPagina Dati tecniciPagina

SicurezzaPagina 72 Avvertenze di sicurezzaPagina 72

PreparazionePagina 73 Attrezzi e materiali necessariPagina 73

Montaggio della lampadaPagina 73 Messa in funzionePagina 73 Manutenzione e puliziaPagina 74 SmaltimentoPagina 74 InformazioniPagina 74 GaranziaPagina 74 Dichiarazione di conformitàPagina 75 Produttore / assistenzaPagina 75

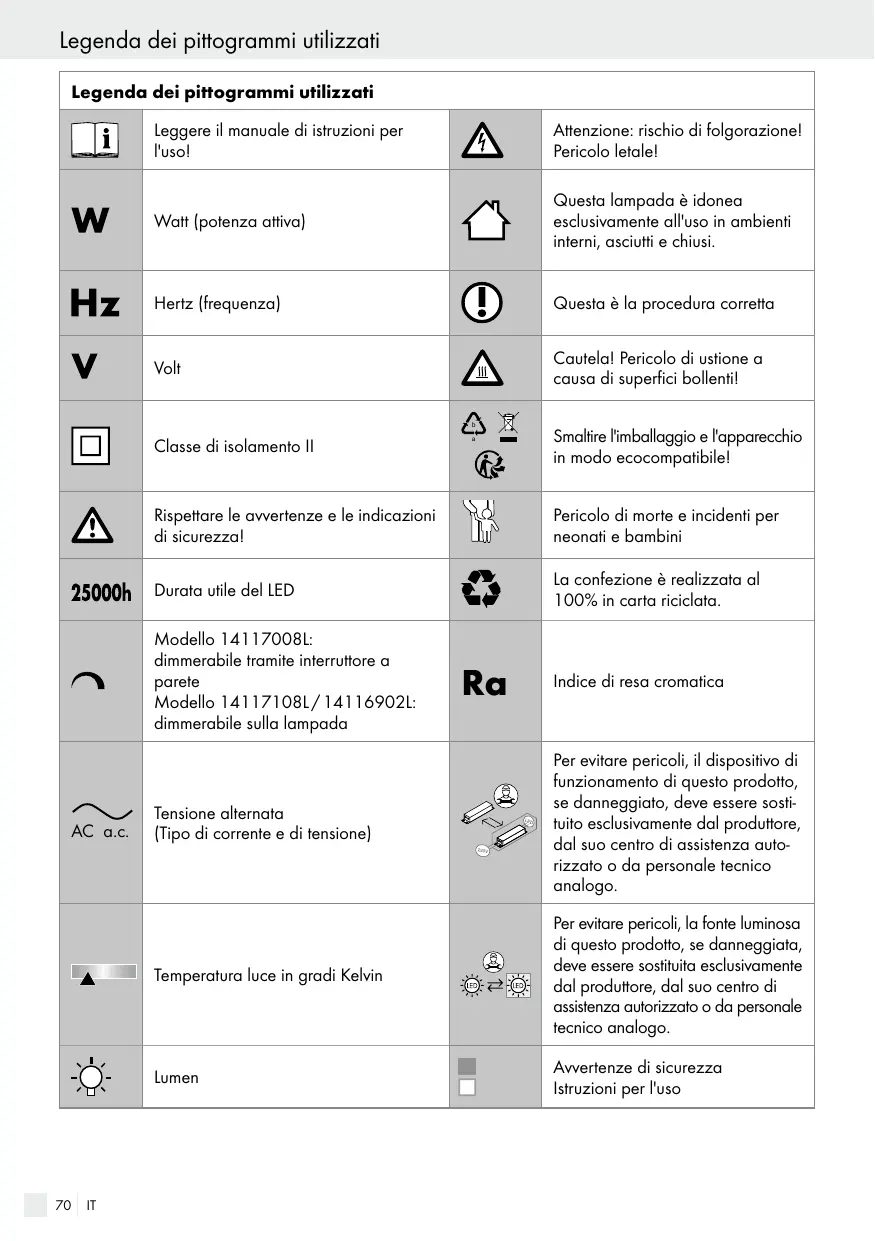

Legenda dei pittogrammi utilizzati

Legenda dei pittogrammi utilizzati Leggere il manuale di istruzioni per l'uso!

Attenzione: rischio di folgorazione! Pericolo letale!

Watt (potenza attiva)

Questa lampada è idonea esclusivamente all'uso in ambienti interni, asciutti e chiusi.

Questa è la procedura corretta

Cautela! Pericolo di ustione a causa di superfici bollenti! b

Classe di isolamento II

IT Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!

Rispettare le avvertenze e le indicazioni di sicurezza!

Pericolo di morte e incidenti per neonati e bambini

Durata utile del LED La confezione è realizzata al 100% in carta riciclata.

Modello 14117008L: dimmerabile tramite interruttore a parete Modello 14117108L / 14116902L: dimmerabile sulla lampada

Indice di resa cromatica

Tensione alternata (Tipo di corrente e di tensione)

Per evitare pericoli, il dispositivo di funzionamento di questo prodotto, se danneggiato, deve essere sostituito esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo.

Temperatura luce in gradi Kelvin

Per evitare pericoli, la fonte luminosa di questo prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo.

Avvertenze di sicurezza Istruzioni per l'uso

Introduzione Lampada LED a sospensione / Lampada LED da soffitto Introduzione Vi ringraziamo per l’acquisto del vostro nuovo apparecchio. Con il vostro acquisto avete scelto un prodotto di alta qualità. Leggere interamente e attentamente queste istruzioni per l’uso. Aprire le pagine con le illustrazioni. Queste istruzioni​sono parte integrante del prodotto​ e​contengono importanti​indicazioni​per la sua messa in funzione e il suo utilizzo. Rispettare sempre tutte le avvertenze in materia di sicurezza. Prima della messa in funzione, controllare che la tensione elettrica presente sia quella corretta e che tutti i componenti siano installati correttamente. In caso di domande o dubbi circa l’utilizzo dell’apparecchio, contattare il proprio rivenditore oppure il servizio di assistenza. Conservare con cura queste istruzioni e consegnarle a terzi in caso di cessione del prodotto.

Utilizzo conforme alla destinazione d’uso Questa lampada è idonea esclusivamente all’uso in ambienti interni, asciutti e chiusi. La lampada può essere fissata su tutte le superfici con un grado di infiammabilità nella norma. Il prodotto è destinato esclusivamente all’utilizzo in ambienti domestici privati e non a un uso commerciale. Questo prodotto è destinato a un utilizzo normale e deve essere montato esclusivamente sul soffitto.

Contenuto della confezione

2 tasselli 2 viti 1 manuale di istruzioni per il montaggio e l’uso

Descrizione dei componenti 1 Tassello 2 Angolare di montaggio 3 Vite (alloggiamento di raccordo) 4 Vite (angolare di montaggio) 5 Alloggiamento di raccordo 6 Scatola di collegamento 7 Morsetto 8 Guaina di protezione 9 Cavo di alimentazione (esterno) 10 Dimmer (modello 14117108L / 14116902L)

Dati tecnici Lampada: Numero modello: 14117008L / 14117108L / 14116902L Tensione di esercizio: 230-240 V~, 50 Hz Potenza nominale: 14116902L / 14117008L: 18,5 W 14117108L: 20 W Classe di isolamento: II / Modulo LED: Lampadina: LED Potenza nominale: 14116902L: 16,9 W 14117008L: 16,8 W (4 x 4,2 W) 14117108L: 19,2 W (4 x 4,8 W) Questo prodotto include fonti luminose con classe di efficienza energetica “F”

Dopo aver aperto l’imballaggio, controllare subito che la fornitura sia completa e che l’apparecchio sia in perfette condizioni. 1 lampada da soffitto a LED (modello 14117008L) oppure lampadario a LED (14117108L / 14116902L) IT

Sicurezza Sicurezza Avvertenze di sicurezza Il diritto di garanzia decade in caso di danni derivanti dal mancato rispetto delle indicazioni contenute in questo manuale di istruzioni per l’uso! Si declina ogni responsabilità per danni indiretti! Si declina ogni responsabilità per lesioni personali o danni materiali causati da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza! Utilizzare esclusivamente i componenti in dotazione, in caso contrario decade ogni diritto di garanzia.

PERICOLO DI MORTE E DI INCIDENTI PER NEONATI E BAMBINI! Non lasciare mai i bambini privi di sorveglianza in presenza del materiale di imballaggio. Il materiale dell’imballaggio potrebbe provocarne il soffocamento. I bambini​sottovalutano spesso i​ pericoli. Tenere sempre il prodotto lontano dalla portata dei bambini. Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite circa un utilizzo sicuro dell’apparecchio e solo se informate dei pericoli legati all’apparecchio stesso. I bambini non devono giocare con questo attrezzo. La pulizia e la manutenzione eseguibili dall’utente non possono essere effettuate da bambini senza la supervisione di un adulto. E vitare situazioni che espongono al pericolo di morte per folgorazione P er l’installazione elettrica rivolgersi a un elettricista qualificato o a una persona competente in materia.

Si declina ogni responsabilità per lesioni personali o danni materiali causati da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza! 72

IT Non utilizzare mai la lampada se danneggiata.

Prima di eseguire il montaggio, rimuovere il fusibile oppure disattivare l’interruttore magnetotermico ubicato nel quadro dei fusibili (posizione 0).

Evitare tassativamente che la lampada entri in contatto con acqua o altri liquidi.

Prima del montaggio assicurarsi che la tensione di rete presente coincida con la tensione di esercizio necessaria alla lampada (vedi “Dati tecnici”).

Assicurarsi che durante il montaggio non vengano danneggiati i cavi.

Non aprire mai nessuno dei componenti elettrici e non inserirvi alcun oggetto. Interventi di questo tipo provocano un pericolo di morte per folgorazione. E vitare situazioni di pericolo che possono causare incendi o lesioni

Per evitare ustioni, assicurarsi che la lampada sia spenta e raffreddata prima di toccarla.

Non fissare la lampada su una superficie umida o conduttrice di elettricità. Non rivolgere lo sguardo direttamente verso la fonte luminosa (lampadina, LED, ecc.). Non esaminare la fonte luminosa (lampadina, LED, ecc.) con strumenti ottici (ad es. una lente d’ingrandimento). La fonte luminosa della lampada deve essere sostituita esclusivamente dal produttore o da un suo tecnico incaricato. Questa è la procedura corretta

Montare la lampada in modo che risulti protetta da umidità, sporcizia ed eccessivo riscaldamento.

Prestare sempre la massima attenzione! Stare sempre attenti a quel che si fa e procedere sempre con prudenza. Non usare la lampada se non si è concentrati oppure se non ci si sente bene. Prima dell’uso leggere bene tutte le istruzioni e osservare bene tutte le illustrazioni al fine di familiarizzare con la lampada.

Preparazione / Montaggio della lampada / Messa in funzione

e materiali necessari

Gli attrezzi e i materiali indicati non sono inclusi nella fornitura. Si tratta in questo caso di dati e valori non vincolanti, forniti a titolo orientativo. Le caratteristiche del materiale dipendono dalle specifiche condizioni in loco. - Matita / strumento di marcatura - Rilevatore di tensione a 2 poli - Cacciavite - Trapano - Punta del trapano (ca. ø 6 mm) - Tronchese - Scala

Montaggio della lampada Importante: il collegamento elettrico deve essere eseguito da un elettricista qualificato o da una persona competente in materia. Quest’ultimo deve conoscere le caratteristiche della lampada e le modalità di collegamento. PERICOLO DI FOLGORAZIONE! Prima di eseguire il montaggio, rimuovere il fusibile oppure disattivare l’interruttore di sicurezza nella scatola dei fusibili (posizione 0). Verificare l’assenza di tensione con un rilevatore di tensione a 2 poli.

Rimuovere le viti 3 visibili lateralmente sull’alloggiamento di raccordo 5 e staccare l’angolare di montaggio 2 che si trova sul retro.

Contrassegnare i fori da eseguire con l’aiuto delle fessure predisposte per le viti nell’angolare di montaggio 2 .

Eseguire quindi i fori di fissaggio (ca. 6 mm, profondità ca. 40 mm). Assicurarsi di non danneggiare le condutture.

Inserire i tasselli 1 nei fori.

Fissare l’angolare di montaggio 2 con le viti fornite 4 .

Aprire la scatola di collegamento 6 .

Inserire il cavo di alimentazione (esterno) 9 attraverso la guaina di protezione 8 . Premere il doppio isolamento del cavo di alimentazione (esterno) 9 per almeno 8 mm nella guaina di protezione 8 .

Collegare ora il cavo di alimentazione della lampada per mezzo del morsetto 7 con il cavo di alimentazione di rete (esterno) 9 .

Nota: assicurarsi che ognuno dei singoli conduttori del cavo di alimentazione di rete (esterno) colleghi in modo corretto: conduttore sotto corrente, nero o marrone = simbolo L, conduttore neutro, blu = simbolo N, classe di isolamento II / . Non sarà collegata nessuna messa a terra. Assicurarsi che la guaina di protezione 8 sia posizionata correttamente alla scatola di collegamento 6 .

Chiudere la scatola di collegamento 6 .

Avvitare ora la lampada con le viti 3 all’angolare di montaggio 2 .

Inserire nuovamente il fusibile o attivare l’interruttore magnetotermico collocato nel quadro dei fusibili (posizione I). La lampada è ora pronta per l’uso.

Messa in funzione Modello 14117008L:

Accendere e spegnere la lampada tramite l’interruttore a parete. Regolare gradualmente la luminosità della lampada tramite l’interruttore a parete. Modello 14117108L / 14116902L: Accendere la lampada tramite l’interruttore a parete. Nota: all’accensione viene impostato automaticamente il livello di luminosità più basso con l’ausilio del dimmer. Il dimmer 10 regola gradualmente la luminosità. Premere il dimmer 10 fino a raggiungere il livello di luminosità desiderato.

Messa in funzione / Manutenzione e pulizia / Smaltimento / Informazioni L a luminosità può essere solo aumentata con il dimmer 10 . Riaccendere una volta i livelli di luminosità per riniziare la regolazione. Spegnere la lampada premendo più volte il dimmer 10 . Attenzione! La lampada si trova ancora in stand-by. Premere l’interruttore a parete per spegnerla completamente. Quando la lampada è in stand-by, è possibile accenderla premendo una sola volta il dimmer 10 . Se la lampada accesa viene spenta tramite un interruttore a parete, si riaccenderà con la luce regolata allo stesso grado di luminosità di quando è stata spenta. Tutti i modelli: La lampada non è regolabile in lunghezza.

Manutenzione e pulizia PERICOLO DI FOLGORAZIONE! Prima di ogni intervento di pulizia scollegare la lampada dalla rete elettrica. A questo proposito, disinserire il fusibile oppure disattivare l’interruttore magnetotermico ubicato nel quadro dei fusibili (posizione 0). CAUTELA! PERICOLO DI USTIONE A CAUSA DI SUPERFICI BOLLENTI! Lasciare raffreddare completamente la lampada.

Non usare solventi, benzina o simili. Queste sostanze potrebbero danneggiare la lampada.

Per la pulizia utilizzare soltanto un panno asciutto e privo di pelucchi.

Inserire nuovamente il fusibile o attivare l’interruttore magnetotermico collocato sul quadro dei fusibili (posizione I).

IT Smaltimento L’imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

sservare l‘identificazione dei materiali O di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1–7: plastiche / 20–22: carta e cartone / 80–98: materiali compositi. Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia. P er questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l’amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Gli apparecchi usati possono essere riportati anche presso i rivenditori al dettaglio che vendono apparecchi elettrici.

Informazioni Garanzia L’apparecchio è provvisto di una garanzia di 36 mesi a decorrere dalla data di acquisto. L’apparecchio è stato prodotto con estrema cura ed è stato sottoposto a severi controlli di qualità. Per la durata del periodo di garanzia risolviamo gratuitamente qualunque problema legato a difetti di materiale o di produzione. Se tuttavia durante il periodo di garanzia dovessero manifestarsi dei difetti, inviare l’apparecchio all’indirizzo del servizio di assistenza

Informazioni indicato, specificando il seguente numero modello: 14117008L / 14117108L / 14116902L. Sono esclusi dalla garanzia danni causati da uso improprio, mancato rispetto delle istruzioni per l’uso o interventi da parte di persone non autorizzate, così come i componenti usurabili (ad es. le lampadine). Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso. La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole…). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.

IAN 389531_2201 Per qualsiasi richiesta conservare lo scontrino e il codice dell’articolo (IAN 389531_2201) come prova d’acquisto.

Dichiarazione di conformità Questo prodotto è conforme ai requisiti stabiliti dalle direttive europee e nazionali vigenti. La conformità è stata comprovata. Le relative dichiarazioni e la documentazione pertinente sono depositate presso il produttore.

Produttore / assistenza Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon GERMANIA Tel.: +49 29 61 / 97 12–800 Fax: +49 29 61 / 97 12–199 E-mail: kundenservice@briloner.com www.briloner.com Servizio gratuito di assistenza: Tel.: 00800/27456637
