MANUALE UTENTE Lampadaire LED Smart Home LIVARNO

Istruzioni di montaggio, d'uso e di sicurezza

SI

STOJECA LED-SVETILKA

Prima di leggere aprire le due pagine con le immagini e prendere CONFIDENZA con le diverse funzioni dell'apparecchio.

HU

Fabricante. Pagina 70

Gratis numero de service:

Tel.: [phone]

IAN 383855_2110

Legenda dei pittogrammi utilizzati.. 80

Introduzione 81

Utilizzo conforme alla destinazione d'uso. 81
Contenuto della confezione. 81
Descrizione dei componenti.. 81
Specifiche tecniche.. 81

Sicurezza 82

Avvertenze di sicurezza.. 82

Preparazione. 83

Messa in funzione. 83

Montaggio della lampada (vedi Fig.) 83

Impostare la lampada nella modalità di apprendimento. 84

Reset lampada. 84

Collegare la lampada con lo smartphone.. 84

Scollegare lo smartphone.. 84

Funzioni dell'app. 84

Sono a disposizione le seguenti modalità tramite l'app....... Pagina 85

Manutenzione e pulizia

Smaltimento 85

Garanzia e assistenza. 85

Garanzia. 85
Indirizzo assistenza clienti.. 86
Dichiarazione di conformità. 86
Produture 86

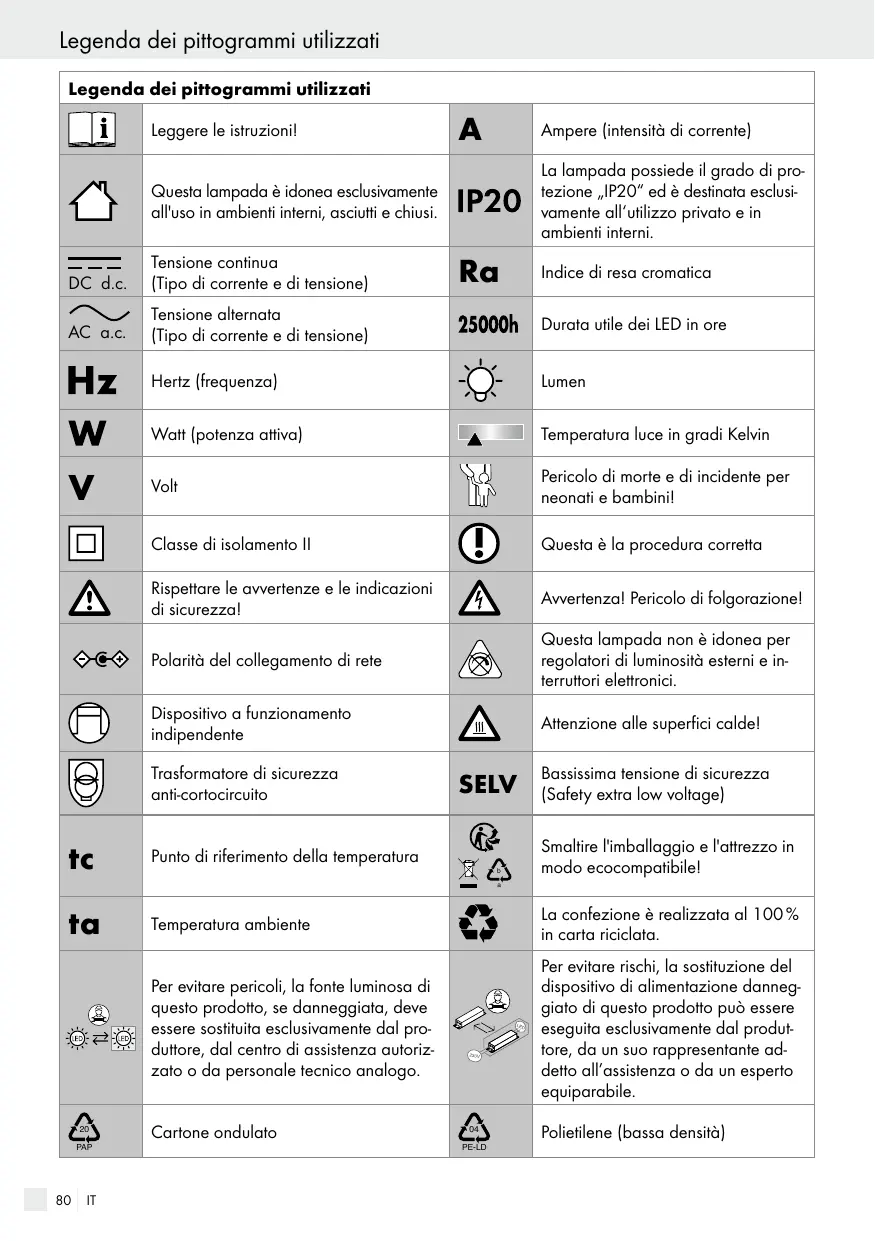

Legenda dei pittogrammi utilizzati
i	Leggere le istruzioni!	A	Ampere (intensità di corrente)
	Questa lampada è idonea esclusivamente all'uso in ambienti interni, asciutti e chiusi.	IP20	La lampada possie il grado di pro-tezione „IP20" ed è destinata esclusi-vamente all'utilizzo privato e in ambienti interni.
DC d.c.	Tensione continua (Tipodi corrente e di tensione)	Ra	Indice di resa cromatica
AC a.c.	Tensione alternata (Tipodi corrente e di tensione)	25000h	Durata utile dei LED in ore
Hz	Hertz (frequenza)	-	Lumen
W	Watt (potenza attiva)	▲	Temperatura luce in gradi Kelvin
V	Volt		Pericolo di morte e di incidente per neonati e bambini!
	Classe di isolamento II		Questa è la procedura corretta
	Rispettare le avventenze e leindicazioni di sicurezza!	4	Avvertenza! Pericolo di folgorazione!
	Polarità del collegamento di rete		Questa lampada non è idonea per regolatori di luminosità esterni e intrutturri elettronici.
	Dispositivo a funzionamento indipendente		Attenzione alle superfici calde!
	Trasformatore di sicurezza anti-cortocircuito	SELV	Bassissima tensione di sicurezza (Safety extra low voltage)
tc	Punto di riferimento della temperatura		Smaltire l'imballaggio e l'attrezzo in modo ecocompatible!
ta	Temperatura ambiente		La confezione è realizzata al 100% in carta riciclata.
	Per evitare pericolì, la fonte luminosa di questo prodotto, se danneggiata, devese sottituita esclusivamente dal produttore, dal centro di assistenza autorizzato o da personale tecnico analogo.		Per evitare rischi, la sostituzione del disposizione di alimentazione daneggiato di questo prodotto più essere eseguita esclusivamente dal produtore, da un suo rappresentante ad-detto all'assistenza o da un esperto equiparabile.
	Cartone ondulato	04 PE-LD	Polietilene (bassa densità)

Piantana a LED

Introduzione

Vi ringraziamo per l'acquisto del Vostro nuovo prodotto. Con il vostro acquisco avete scelto un prodotto di alta qualità.

Leggere interamente e attendamente queste istruzioni per l'uso. Queste istruzioni sono parte integrante del prodotto e contengono importantiindicazioni per la sua messa in funzione e il suo utilizzato. Rispettare sempre tutte le avventenze in materia di sicurezza. Prima della messa in funzione, controllare che la tensione elettrica presente sia quella corretta e che tutti i componenti siano installati correttamente. In caso di fornando o dubbi circa l'utilizzo dell'apparecchio, contattare il proprio rivenditore oppure il servizio di assistenza. Conservare con cura queste istruzioni e segnarle a terzi in caso di cessione del prodotto.

Utilizzo conforme alla destinazione d'uso

Questa lampada è idonea escludivamente all'uso in ambienti interni, asciutti e chiusi. La lampada è destinata escludivamente

all'uso domestico e non all'uso commerciale. Non è consentito un utilizzo del prodotto diverso da quello descritto in precedenza in quanto potrebbe danneggiare il prodotto. Inoltre, l'articolo è legato a pericoli come cortocircuito, incendio, scossa elettrica, ecc. Questo prodotto è destinato a un utilizzo normale.

- Contenuto della confezione

Dopo aver aperto l'imballaggio, controllare subito che la fornitura sua completa e che l'apparecchio sua in perfette condizioni.

1 pianmana LED Zigbee, modello 14161805L/ 14161902L
1 base di appoggio (14161902L)
2 basidiappoggio(14161805L)

2 viti (14161805L)
4 viti (14161902L)
1 chiave a drugola
1 manuale di istruzioni per il montaggio e l'uso

- Descrizione dei componenti

Corpo della lampada (14161805L)
2 Presa di montaggio (14161805L)
3 Base di appoggio
4 Vite (base di appoggio)
5 Chiave a brugola
6 Cavo di alimentazione
7 Interrupttore a peretta ON/OFF
8 Alimentatore
Unità luce superiore (14161902L)
10 Spina di collegamento (unità luce superiore) (14161902L)
Presa di collegamento (unità luce inferiore) (14161902L)
Unità luce inferiore (14161902L)
[13] Vite (unità luce superiore e inferiore) (14161902L)
14 Cavo di collegamento (14161902L)

- Specifiche tecniche

Lampada:

Codice modello: 14161805L/14161902L

Tensione di esercizio: 230 - 240V 50Hz

Potenza nominale: 14161902L: max. 13W

14161805L: max. 13W

Classe di isolamento: II/

Grado di protezione: IP20

Modulo LED:

Potenza nominale: 14161805L: max. 11W

14161902L: max. 11W

Zigbee:

Version: 3.0

Compatible: iOS 9.0/Android 5.0

Frequenza: banda ISM 2,4 GHz

Potenza max.

di transmissione: +10dBm

Alimentatore

Modello: ANU-120100EU-R231

Tensione di esercizio: 220 - 240V 50 / 60Hz

Potenza in uscita: 12V=, 1A max. 12W

Classe di isolamento: II/

La lampada delve essere utilizzata esclusivamente con l'alimentatore fornito "ANU-120100EU-R231".

Questo prodotto include fonti luminose con classe di efficienza energetica F (correspondente alla Direttiva (UE) 2019/2015).

- Sicurezza

Avvertenze di sicurezza

Il diritto di garanzia decade in caso di danni derivanti dal mancato rispetto delleindicazionicontainute in quello manuale di istruzioni per l'uso! Si declina agli responsabilità per anni indiretti! Si declina agli responsabilità per lesioni personali o danni materiali causati da un uso impropero o dal mancato rispetto delleindicazioni di sicurezza!

A ATTENZIONE! PERICOLO DI MORTE E DI INCIDENTE PER NEONATI E BABBINI!

Non lasciare mai i bambini privi di sorveglianza in presenza del materiale di imballaggio. Il materiale di imballaggio potrebbe provocare il soffocamento. I bambini sottovalutano spesso i pericoli.

Non lasciare incustoditi la lampada o il materiale di imballaggio. Le pellicole/i sacchetti di plastica, i componenti in plastica, ecc. potrebbero divertare un gioco pericoloso per i bambini.
- Questo apparecchio più essere utilizzato da bambini dagli 8 anni in su, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate opreventivamente istruite circa un utilizzo sicuro dell'apparechio e solo se informate dei pericoli legati all'apparechio stesso. I bambini non devono giocare con questo apparecchio. La pulizia

e la manutenzione eseguibili dall'utente non possono essere effettuate da bambini nella supervisione di un adulto.

Evitare situazioni che espon-gono al pericolo di morte per folgorazione

Prima di anni uso verificare che la lampada non presenti danni. Non utilizzato mai la lampada se si notano segni di danneggiamento.

ATTENZIONE!

Una lampada danneggiata più rappresentare un pericolo di morte per folgorazione. In caso di danneggiamenti, necessità di riparazione o altri problemi relativi alla lampada, rivolgersi al servizio di assistenza o a un elettristica qualificato.
Prima dell'uso assicurarsi che la tensione di rete presente coincida con la tensione di esercizio della lampada (vedi „Specifiche tecniche").
Evitare tassativamente che la lampada entri in contatto con acqua o altri liquidi.
Staccare sempre l'alimentatore alla presa elettrica prima del montaggio, dello smontaggio, della pulizia o quando la lampada resta inutilizzata per molto tempo.
Non aprirne mai nessuno dei componenti elettrici e non insertirvi alcun oggetto. Interventi di questo tipo provocano un pericolo di morte per folgorazione.
La fonte luminosa di但这a lampada devese sestere sostituita esclusivamente dal produttore, da un suo tecnico incaricato o da personale qualificato analogo.
Per evitare pericoli, il cavo flessibile esterno di questa lampada, se danneggiato,cke assere sostituito escludamente dal produttore, dal centro di assistenza autorizzato o da personale tecnico analogo.

Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici.

Evitare situazioni di pericolo che possono causare incendi o lesioni

• Durante l'utilizzo non fissare la fonte luminosa da una distanza ravvicinata.
  Non esaminare il LED con strumenti ottici (ad es. con una lente di ingrandimento).
  Non coprir la lampada o l'alimentatore con nessun oggetto. Un'eccessiva produzione di calore più provocare un incendio.
  Non mettere in funzione il prodotto all'interno della confazione. Altrimenti sussiste pericolodi surriscaldamento!
  Non lasciare la lampada incustodita quando è in funzione.

Questa è la procedura corretta

Montare la lampada in modo tale che sua protetta da umidità e sporcizia.
Prestare sempre la massima attenzione! Prestare sempre attenzione a cui che si sta facendo e agire con la dovuta cautela. Non montare o utilizzare la lampada in caso di mancanza di concentrazione o malessere.
Per separare completamente la lampada dall'alimentazione elettrica, l'alimentatore deve essere staccato alla presa elettrica.

Preparazione

Per collegare la lampada con lo smartphone sono necessari un Gateway, l'app "Lidl Home" e una connessione internet.

Installare il Gateway secondo leindicazioni del produttore.
Scaricare l'app "Lidl Home" dall'App-Store.

- Messa in funzione

Nota: rimuovere l'intero materiale di imballaggio prima dell'attivazione iniziale e la pellicola protetiva dalla copertura della lampada.

- Montaggio della lampada (vedi Fig.)

Solo modello 14161805L:

Collocare le due parti della base di appoggio 3 l'une sopra I'altra in modo tale che i fori di fissaggio si trovino I'uno sopra I'alto (vedi Fig.).
Posizione are il corso della lampada sui fori nella base di appoggio 3. Accertarsi che i fori predisposti per le viti 4 nella presa di montaggio 2 siano allineati perfettamente con i fori nella base di appoggio 3.
Avvitare il corpo della lampada [1] alla base di appoggio [3]. Inserire le viti [4] dal basso attraverso la base di appoggio [3] nella presa di montaggio [2] e serrare le viti [4] con la chiave a brugola [5].

Note: assicurarsi che il dato con il tampone di protezione nella base di appoggio 3 sua rivolto verso il basso.

• Inserire l'alimentatore 8 in una presa elettrica installata a norma.

La lampada è ora pronta per l'uso.

Solo modello 14161902L:

Note: consigliamo un montaggio eseguito da due persona.

Collegare la spina di collegamento 10 dell'unità luce superiore 9 con la presa di collegamento 11 dell'unità luce inferiore 12.
Inserire l'unità luce superiore 9 nell'unità luce inferiore 12. Accertarsi che il cavo di collega-mentation 14 venga inserto in un passante nell'unità luce inferiore 12.

Nota: assicurarsi che il cavo di collegamento 14 non venga schiacciato.

Fissare l'unità luce superiore [9] all'unità luce inferiore [12] serrando le viti [13] con la chiave a brugola [5].
Posizione la lampada montata sui fori nella base di appoggio 3. Accertarsi che i fori pre-disposti per le viti 4 nell'unità luce inferiore 12 siano allineati perfettamente con i fori nella base di appoggio 3.
Avvitare la lampada montata alla base di appoggio 3. Inserire le viti 4 dal basso atraverso

la base di appoggio 3 nell'unità luce inferiore 12 e serrare le viti 4 con la chiave a brugola 5.

Note: assicurarsi che il lato con il tampone di protezione nella base di appoggio 3 sua rivolto verso il basso.

Inserire l'alimentatore 8 in una presa elettrica installata a norma.

La lampada è ora pronta per l'uso.

- Impostare la lampada nella modalità di apprendimento

Con l'interruttore a peretta ON/OFF [7] impostare la lampada nella modalità di apprendimento.

- Reset lampada

Per collegare la lampada all'app, è necessario che la lampada si trovi in modalità d'impostazione. Questa è segnalata dal lampeggio regolare della lampada.

Se la lampada non lampeggia da sola, è necessario resettlarla nella modalità d'impostazione. Per attivare la modalità d'impostazione, accendere e specnere la lampada al ritmo seguente:

Nella modalità d'impostazione la lampada dovrebbe ora lampeggiare regolarmente.

Note: esta operazione ripristina il prodotto solamente nella modalità offline e avvia la modalità di appendimento.

Se desideri cancellare tutti i dati del prodotto e del cloud, leggi il paragrafo „Scollegare lo smartphone". Segui le struzioni e selezione dall'opzione „Rimuovere dispositivo" il punto „Scollegare e cancellare dati".

Le INDICAZIONI relative alla direttiva sulla protezione dei dati sono disponibili nell'app „Lidl Home".

1. Aprire l'app „Lidl Home".
2. Andare su "Home" . Selezionare ^ + ^ (aggiungere dispositivo).
3. Selezionare la categoria "Illuminazione" e il tipo di illuminazione desiderato.
4. SeLECTIONARE il Gateway (possibile solo se si dispone di più Gateway).
5. Andare quindi su "OK".
6. Andare su "Conferma"enville la piantana LED lampeggia.
7. Effetuare un collegamento.
8. Andare su
9. Andare su „Nome dispositivo". Inserire un nome e confermare.
10. Scegliere un punto dove posizionare la lampada. Il punto selezionato viene inquadrato in grigio.
11. Confermare con „Fine".
12. La procedura di impostazione è completa.
13. Ritornare con alla schermata di partenza.

Scollegare lo smartphone

1. Aprire l'app „Lidl Home".
2. Andare su "Home"
3. Scegliere una delle categorie:

ZigBee Gateway
- Piantana LED

1. Andare su
2. Andare su "Rimuovi dispositivo".
3. Confermare la procedura con „Conferma". Per eliminare tutti i dati del prodotto e del cloud, selezionare l'opzione „Scollegare e cancellare dati".

- Funzioni dell'app

Note: assicurarsi che la versione dell'app installata sullo smartphone sia sempre那一 della aggiornata.

Se necessario, eseguire un aggiornamento.

Nota: perutilizzare l'assistente vocale,eneecessario collegare la lampada online con Iapp,Lidl Home" e con I'appGoogleHome".

- Sono a disponizione le seguenti modalità tramite l'app

Accensione e spegnimento

• Tempo residuo: impostazione del timer
• accensione e spegnimento
• Programma: impostare gli orari in cui le lampade si devono accendere e spegnere automaticamente

Bianco

• Arco Touch: impostazione del colore della luce da 3.000K a 6.500K
• Barra Touch: impostazione dell'intensità luminosa da 1% a 100%

Scena

• Notre: luce calda, ammortizzata
• Lettura: luce neutral
• Lavoro: luce bianca fredda
  Tempo libero: luce chiara calda
• Aggiungere
  una scena: per memorizzare gli scenari luminosi già creati.

- Manutenzione e pulizia

ATENZIONE! PERICOLO DI FOLGORAZIONE!

Estrarre dapprima l'alimentatore 8 dalla presa eletrica.

ATENZIONE! PERICOLO DI FOLGORAZIONE!

Per motivi di sicurezza elettrica la lampada non deve essere mai pulita con acqua o altri liquidi né essere immersa in acqua.

CAUTELA! PERICOLO DI USTIONE A CAUSA DI SUPERFICI BOLLENTI!

Lasciar prima raffreddare completeness la lampada.

Non usare solventi, benzina o simil. Questesostanze potrebbero danneggiare la lampada.
Per la pulizia utilizzare soltanto un panno asciutto e privo di pelucchi.
Inserire di nuovo l'alimentatore 8 nella presa elettrica.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il segunte significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

Per questioni di tutela ambientale non get-. tare il prodotto usato tra i rifiuti domestici, ma provedere invece al suo corretto smaltimento. Presso l'amministrazione competente e possible ricevere informazioni circa i siti di raccolta e i relativi orari di aperture.

- Garanzia e assistenza

Garanzia

L'apparecchio è provvisto di una garanzia di 36 mesi a decorrere alla data di acquisso. L'apparecchio è stato prodotto con estrema cura ed è stato sottoposto a severi controllingi di qualità. Per la durata del periodo di garanzia risolviamo Gratisamente quale problema legato a difetti di materiale o di

produzione. Se tutte si dovessero riscontrare dei difetti durante il periodo di garanzia, si prega di inviare l'apparecchio all'indirizzo di assistenza riportatoindicando il codice del modello:14161805L/ 14161902L.

Sono escludi alla garanzia danni causati da uso improprio, mancato rispetto delle istruzioni per l'uso o interventi da parte di persona non autorizzate, casi come i componenti usurabili (ad es. le lampadine). Un eventuale intervento in garanzia non prolonga né rinnova il periodo di garanzia stesso.

- Indirizzo assistenza clienti

Servizio Gratisio di assistenza:

Tel.: [phone]

IAN 383855_2110

Per qualsiasi richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 383855_2110) come prova d'acquisto.

Dichiarazione di conformità (C)

Questo prodotto è conforme ai requisiti delle direttive europee e nazionali vigenti (Direttiva 2014/53/UE, Direttiva Eco-design 2009/125/CE, Direttiva RoHS 2011/65/UE). La conformità è stata comprovata. Le relative dichiarazioni e la documentazione pertinente sono depositate presso il produttore. Con la presente Briloner Leuchten GmbH & Co. KG dichiara che il tipo di impianto radio 14161805L/14161902L è conforme alla Direttiva 2014/53/UE.

Il testo completo della Dichiarazione di conformità.
UE è disponibile al seguente indirizzo:

Versione delle informazioni · Informazionek

alasa · Stanje informaci: 03/2022

Ident.-No.: 14161805L/14161902L032022-8
