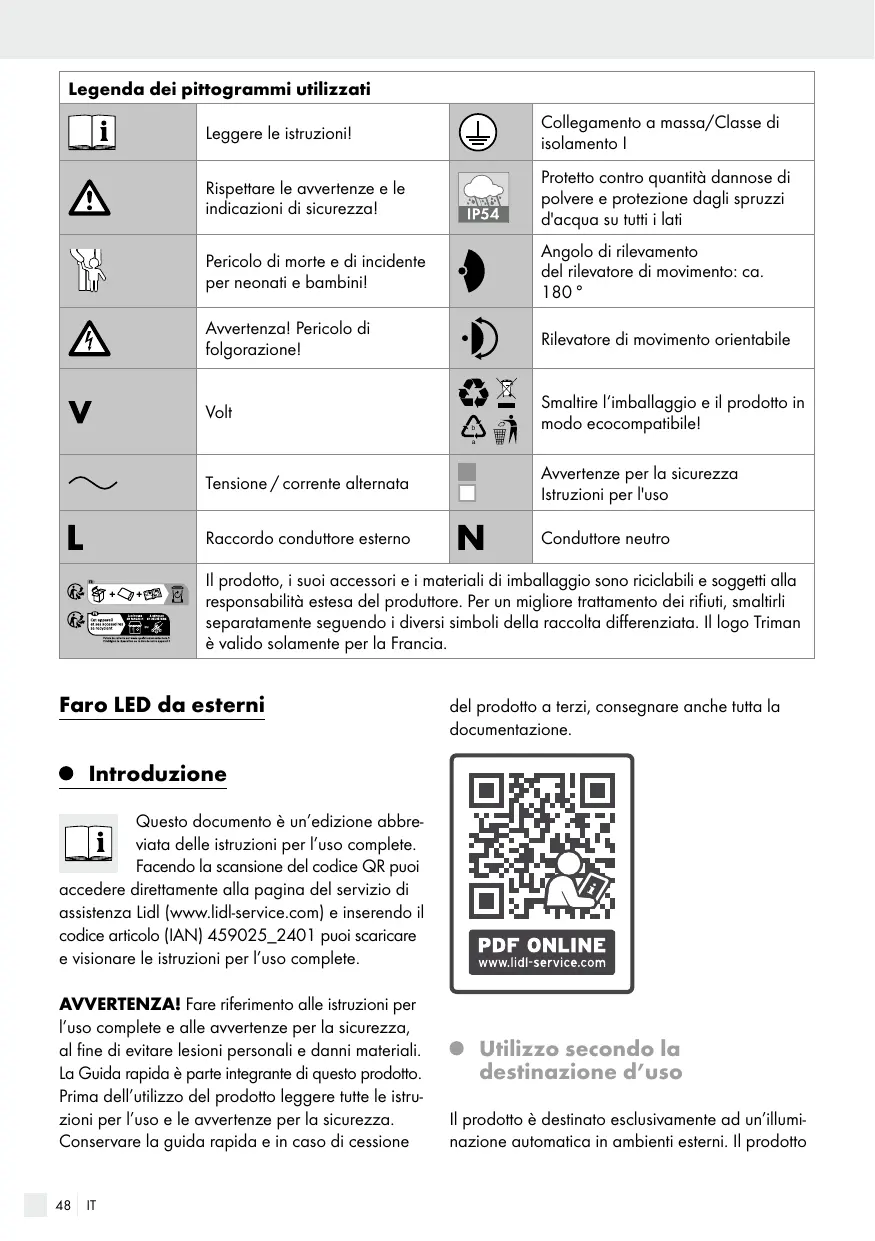

| Legenda dei Pittogrammi utilizzati |
| i | Leggere le istruzioni! | | Collegamento a massa/Classe di isolamento I |
| ! | Rispettare le avvertenze e leindicazioni di sicurezza! | IP54 | Protetto contro quantità dannose di polvere e protezione dagli spruzzi d'acqua su tutti i lati |
| Pericolo di morte e di incidenteper neonati e bambini! | | Angolo di rilevamento del rilevatore di movimento: ca. 180° |
| Avvertenza! Pericolo dfolgorazione! | | Rilevatore di movimento orientabile |
| V | Volt | | Smaltire l'imballaggio e il prodotto in modo ecocompatabile! |
| ~ | Tensione / corrente alternata | | Avvertenze per la sicurezzaIstruzioni per l'uso |
| L | Raccordo conduittore esterno | N | Conduattro neutro |
| Il prodotto, i suiaccessori e imateriali di imballaggio sono riciclabili e soggetti alla responsabilità estesa del produttore. Per un migliorere trattamento dei rifiuti, smaltirli separatamente seguito i diversi significoli della ragcollta differenziata. Il logo Triman è validosolamente per la Francia. |
Faro LED da esterni
Introduzione
Questo documento è un'edizione abbreviata delle istruzioni per l'uso complete. Facendo la scansion del codice QR cui
accedere direttamente alla pagina del servizio di assistenza Lidl (www.lidl-service.com) e inserendo il codice articolo (IAN) 459025_2401 dati scarcare e visionare le istruzioni per l'uso complete.
AVVERTENZA! Fare riferimento alle istruzioni per l'uso complete e alle avvertenze per la sicurezza, al fine di evitare lesioni personali e danni materiali. La Guida rapida è parte integrante di quello prodotto. Prima dell'utilizzo del prodotto leggere tutte le istruzioni per l'uso e le avvertenze per la sicurezza.
Conservare la guida rapida e in caso di cessione
del prodotto a terzi, consegnareanche tutta la documentazione.
Utilizzo secondo la destinazione d'uso
Il prodotto è destinato esclusivamente ad un'illuminazione automatica in ambienti esterni. Il prodotto
è destinato esclusivamente all'utilizzo in ambito privato e non ad un impiego per scopi commerciali.
- Descrizione dei componenti
Faretto
Tassello
3 Vite di fissaggio
4 Tappo di copertura (viti di fissaggio)
5 Rilevatore di movimento
6 Barra di fissaggio (cavo di collegamento)
Vite (piatra di fissaggio)
8 Piastra di fissaggio
9 Tappo di copertura (apertura della piastra di fissaggio)
[10] Morsetto di contatto
11 Manopola di regolazione TIME (durata di accensione)
12 Manopola di regolazione SENS (sensibilità)
13 Manopola di regolazione LUX (sensibilità luminosa)
- Specifiche tecniche
Modello n°: 10710LA/10710LB
Tensionedesercizio: 220-250V\~, 50 / 60Hz ,20W
LED: 32 LED (i LED non sono sostituibili)
Interruttore crepuscolare: regolabile da 2lx-20.000lx
Durata di illuminazione: regolabile da ca. 5 sec. - 5 min.
Classe di isolamento: Tipo di protezione:
Dimensioni
(A × L × P): ca. 16 × 13, 1 × 11, 9 ~cm
Superficie di proiezione: max. 16 × 11,9cm
Altezza montaggio: ca. 2-3 m
Portata del rilevatore
di movimento: ca. 12 m
Flusso luminoso: 2100lm
Temperatura cromatica: ca. 3000 K (bianco caldo)
Questo prodotto include una fonte luminosa con classe di efficienza energetica "F".
- Contenuto della confezione
1 caretto esterno a LED con rilevatore di movimento
2 tasselli (0 6 mm)
2 viti
1 tappo di copertura
1 manuale di istruzioni per il montaggio e l'uso
Avvertenze generali di sicurezza
Prima dell'uso leggere attendamente tutte le istruzioni e le avventenze di sicurezza allegate al prodotto! In caso di cessione del prodotto a terzi, consignare andere l'intera documentazione del prodotto!
PERICOLO DI MORTE E INCIDENTI PER BABBINI E IN
FANT! Non lasciare mai i bambini in prossimità del materiale d'imbalssiste il rischio di soffocamento a ale materiale. Spesso i bambini sottopericoli. Tenere i bambini sempre a tanza dal prodotto.
Questo prodotto più essere usato da bambini a partire dagli 8 anni in su e da persone con energia fisiche, sensoriali o mentali limitate, oppure nella esperienza e conoscenza in merito, qualora sorvegliati o struitti circa un uso sicuro del prodotto e che comprendano i pericoli adesso connessi. I bambini non possono gliocare con il prodotto. La pulizia e la manutenzione non possono essere seguite da bambini sulla supervisione di un adulto.
Pericolo di morte per folgorazione
Prima di ongi collegamento alla rete elettrica controllare il prodotto per verificare l'eventuale
presenta di danni. Non utilizzato mai il prodotto qualora si rilevassero danneggiamenti.
Prima del montaggio, assicurarsi che l'alimentazione presente coincide alla tensione d'esercizio necessitate dal prodotto (220-250V\~ 50/60 Hz). In caso contrario non montare il prodotto.
ATTENZIONE! PERICOLO DI USTIONE!
Prima di toccare il prodotto, assicurarsi cheesso siaspento e che si sia raffreddato da almeno 15 minuti. Il prodotto si surriscalda lavorante.
PERICOLO DI INCENDIO! Mon-tare il prodotto ad una distanza di almeno 0,5m da materiali esposti all'irraggiamento. Un effecssivo surriscaldamento cui provocare un incendio.
- Questo articolo non contiene componenti la cui manutenzione può essere eseguita dall'utente. I LED e il ballast per LED integrato non possono essere sostituiti dall'utente.
Nel caso in cui i LED giungano al termine del proprio funzionamento, il prodotto deve essere riparato da parte di un elettricista qualificato, altrimenti il prodotto deve essere smaltito.
Utilizzare il faretto a LED solamente con il ballast per LED integrato.
- Prima del montaggio
Importante: il collegamento elettrico deve esse sere effettuato da un elettricista competente o da una persona esperta in materia. Quest'ultimo deve conoscere le caratteristiche del prodotto e le modalità di collegamento.
Nota: rimuovere dal prodotto l'intero materiale di imballaggio.
Prima dell'installazione, assicurarsi che non ci sia tensione nel cavo di rete a cui si collega il prodotto. Rimuovere perciò il fusibile oppure spegnere l'interruttore magnetotermico situato nel quadro dei fusibili (posizione 0).
Verificare l'assenza di tensione con un rilevatore di tensione.
Il materiale di montaggio fornito è idoneo al fissaggio sulle comuni pareti di tipo solido.
Informarsi in merito al tipo di materiale adeguato per il montaggio sulla superficie desiderata. Se necessario, informarsi presso un technique specializzato.
- Montaggio
- Durante la perforazione della parete, assicurarsi di non entrare in contatto con cavi elettrici, condutture idriche o del gas. Consultare le istruzioni per l'uso del trapano e osservare tutte le avventenze in materia di sicurezza. Altrimenti sussisterebbe un pericolo di morte o di lesionitramite folgorazione.
Nella scelta del luogo di montaggio tenere in considerazione i seguenti punti:
Assicurarsi che il faretto [1]illumini la zona desiderata. Il faretto [1]può essere mosso in orizzontale e verticale.
Assicurarsi che il rilevatore di movimento 5 copra la zona desiderata. Il rilevatore id movimento 5 ha un Campo di rilevamento di max. 12 m e un angolo di rilevamento di ca. 180^ (a seconda dell'altezza di montaggio - l'altezza ideale sarebbe di 2-3 m) (Fig. J).
Assicurarsi che durante la notte il rilevatore di movimento [5] non venga illuminato dai lam-pioni stradali. Ciò potrebbe comprometterne il funzionamento.
Procedere al montaggio come descrizione di seguito:
Alentare la vite 7 posta除去 la piastra di fissaggio 8 con l'ausilio di un cacciavite a stello e rimuovere in seguito la piastra di fissaggio 8 (Fig. A).
Tenere la piastra di fissaggio in posizione orizzontale (se necessario, controllarla usando una livella) contro il muro e segnare sulla parete i fori per il fissaggio (Fig. B).
Eseguire ori i fori per il fissaggio (6 mm) con il trapano e insertire i tasselli 2 nei fori di fissaggio (Fig. B).
Rimuovere la barra di fissaggio 6 per il cavo di collegamento allentando le due viti.
Spingere il tappo di copertura 9 rotondo della piastra di fissaggio con un cavo di collegamento da 3× 1,00mm^2 (non in dotazione), ad es. del tipo H05RN-F 3G 1,0 mm² (Fig. C).
Fissare sulla parete la piatra di montaggio con l'ausilio delle viti di fissaggio in dotation e verificarne la tenuta.
Coprire infine le viti di fissaggio 3 con il tappo di copertura 4 (Fig. C).
Introduire il cavo di collegamento dall'alto in modo tale che poggi tra le fillettature della barra di fissaggio 6. Fissare il cavo di collegamento in questa posizione montando la barra di fissaggio 6 inserendo e serrando le due viti (Fig. D).
Apire il morsetto di contatto 10 che si trovata l'interno dell'alloggamento allentando le viti con l'ausilio di un cacciavite a taglio. Collegare il cavo di collegamento al morsetto di contatto 10. Fare attenzione ai contrassegni presenti accanto al morsetto di contatto 10 (L per il cavo in tensione, N per il conduttore neutro e o G per il cavo di protezione) (Fig. D). La lunghezza complessiva del cavo di collegamento non dovrebbe superare i 2,5 metri.
Richiudere il morsetto di contatto 10 serrando le viti (Fig. E).
Collocare il prodotto obliquamente dall'alto sulla piastra di fissaggio 8 e fissario quando inserendo la vite 7 molto la piastra di fissaggio 8 e serrandolo (Fig. F).
Orientare ilfaretto 1 nella direzione desiderata. Il rilevatore di movimento 5 più essere ruotato in orizzontale e in verticale (Fig. G).
Reinserire il fusabile oppure attivare nuovamente l'interruttore magnetotermico. Il vosto prodotto è ora pronto per l'uso (Fig. H).
- Messa in funzione
- Impostazione del rilevatore di movimento
In base alle impostazioni predefinite del rilevatore di movimento 5, ilfaretto 1 si accende per un determinato periodo, non appena il rilevatore 5
registra un movimento. Le preimpostazioni vengono eseguite dalle tre manopole presenti sul retro del rilevatore di movimento [5] (Fig. 1).
- Impostazione della durata dell'illuminazione
Ruotare la manopola di regolazione TIME [11] in senso orario per aumento la durata dell'illuminatione. É possible impostare la durata dell'illuminatione in un arco di tempo compreso tra ca 5 secondi e 5 minuti.
- Impostazione della sensibilità del sensore
Ruotare la manopola di regolazione SENS [12] in senso orario per augmentare la sensibilità del sensore. Con l'impostazione massima, il rilevatore di movimento [5] riconsoce i movimenti anni da 12 m di distance.
Nota: il rilevatore di movimento 5 rileva le radiazioni termiche. In presenza di una bassa temperatura esterna,esso reagisce in maniera più sensibile al calore emanato dai corpi rispetto ai casi in cui la temperatura esterna è più elevata. Fare attenzione, ove necessario, ad adattare la sensibilità del sensore alle stagioni.
- Impostazione del livello di luminosità diurna
Ruotare la manopola di regolazione LUX [13] in senso orario per aumentare il livello di luce diurna: il livello di luce diurna può essere impostato tra 2lx e 20.000lx, funzionali di notte. Con l'impostazione massima, il rilevatore di movimento [5] reagisce poianche in caso di luminosità diurna, sempre che non vengano superati ca. 20.000lx.
- Orientare il rilevatore di movimento
Nota: eseguire quest'operazione al crepuscolo.
Ruotare la manopola di regolazione LUX [13] versus destra fino all'arresto.
Orientare il rilevatore di movimento 5 verso la mezzeria del Campo di rilevamento desiderato.
Spostare l'area di rilevamento fino a che non si è soddisfatti della reattività del rilevatore di movimento 5. A tale scopo, modificare la posizione della manopola di regolazione SENS [12] o l'orientamento del rilevatore di movimento 5.
Nota: prestare attenzione al fatto che il rilevatore di movimento 5 registra prevalente movimenti diagonali rispetto al rilevatore di movimento 5 medesimo. Se si compie un movimento dritto in direzione del rilevatore di movimento 5, quello non riesce a rilevare tale movimento.
Quando il rilevatore di movimento 5 è stato orientato in modo soddisfacente, ruotare infine la manopola di regolazione LUX [13] collocandola nella posizione desiderata. É possibile definire la posizione adatta della manopola di regolazione LUX [13] in cui dovrebbe reagire il faretto [1] durante il crepuscolo mattutino o serale.
Ruotare lentamente in senso antiorario la manopola di regolazione LUX [13] finché il rilevatore di movimento [5] non reagisce ai movimenti entro i confini del Campo di rilevamento.
Pulizia e cura
Prima di eseguire la pulizia nella scatola dei fusibili, rimuovere il fusabile oppure disattivare l'interruttore di sicurezza.
Non immergere mai il prodotto in acqua o in altri liquidi. In caso contrario il prodotto potrebbe subire danni.
Pulire il prodotto con un panno leggermente inumidito e privo di peli, insieme a un detergente delicato.
- Dopo la pulizia e prima della rimessa in funzione reinserire il fusabile oppure attivare nuovamente l'interruttore di sicurezza nella scatola dei fusibili.
Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il segunte significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.
E' possibl e informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o città.
Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provedere inceve al suo corretto smaltimento. Presso l'amministrazione competente è possible ricevere informazioni circa i siti di raccolta e i relativi orari di aperture.
Il prodotto, i loro accessori e i materiali di imbal-laggio sono riciclabili e soggetti alla responsabilità estesa del produttore. Per un migliorare trattamento dei rifiuti, smaltirli separatamente seguito i diversi symboli della raccolta differenziate. Il logo Triman è valido solamente per la Francia.
Garanzia e assistenza
Nota: quello prodotto ha una garanzia di 36 mesi a partire alla data d'acquisto. Il prodotto è stato realizzato con cura ed esaminato con attenzione prima della commercializzazione. Se ciononostante dovessero manifestarsi difetti di produzione o di materiale durante il periodo di garanzia, contattare immediatamente il proprio rivenditore specializzato.
Sono escludi alla garanzia i danni causati da un maneggio scorretto, dall'inosservanza delle istruzioni per il montaggio e l'uso o da interventi da parte di personale non autorizzato. La maggior parte dei malfunzionamenti sono causati da un uso scorretto. Consultare pertanto in primo luogo il manuale di istruzioni per il montaggio e l'uso nel caso in cui si riscontrino malfunzionamenti.
Prima di effettuire un reso della merce si prega di contattare il servizio di assistenza clienti Uni-Elektra GmbH. Il reso della merce può essere accettato solo previa comunità. Non si accettano spedizioni alla affancatura. Il ricorso alla garanzia non comporta che il periodo di garanzia di 36 mesi venga rinnovato, né prolongato.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio energia della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresi a anni che si verificano su componenti delicati (esempio interruptori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.
- Indirizzo del servizio di assistenza clienti
Uni-Elektra GmbH
Hummelbergstr. 6
Per qualsiasi richiesta conservare lo scontrino e il codice dell'articolo (IAN 459025_2401) come prova d'acquisto.
