GEBRUIKSAANWIJZING Projecteur extérieur à LED LIVARNO
Legenda van de gebruikte pictogrammen.. 32
Inleiding
Correct gebruik.. 32
Beschrijving van de onderden.. 33
Omvang van de levering.. 33
Algemene veiligheidsinstructies.. 33
Voor de montage. 34
Montage.. 34
Ingebruikname
Bewegingsmelder instellen. 35
Verlichtingsduur instellen . 35
Gevoeligkeit van de sensor instellen.. 35
Daglichtniveau instellen.. 35
Bewegingsmelder afstellen.. 35
Reiniging en onderhoud. 36
Afvoer. 36
Garantie en service
Serviceadres.. 37
Fabrikant.. 37

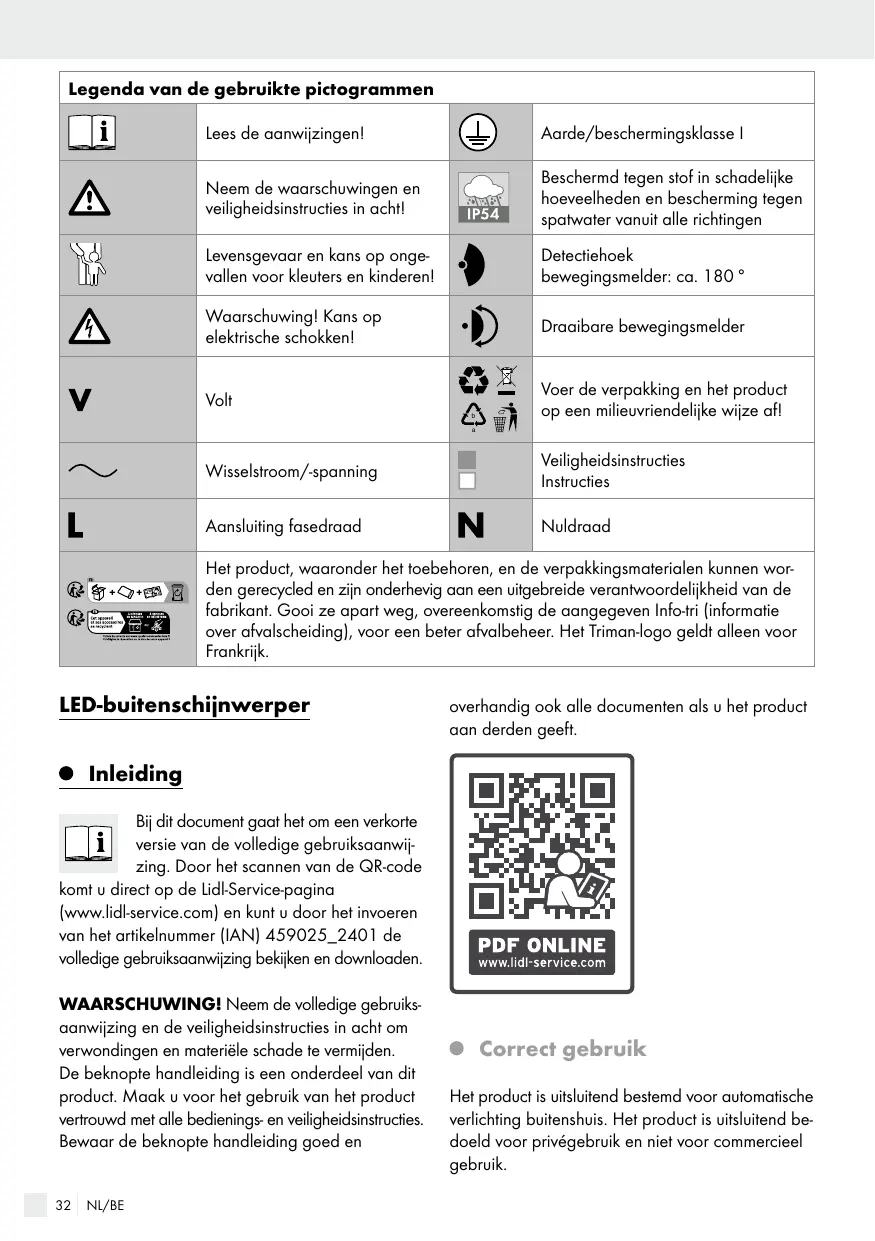

| Legenda van de gezebuikte pictogrammen |
| i | Lees de aanwijzingen! | | Aarde/beschermingsklasse I |
| ! | Neem de waarschuwingen en veiligheidsinstrumenties in ache! | IP54 | Beschermd gegen stof in schadelijke hoeveelheden en bescherming谈起 spatwater vanuit allerichtingen |
| Levensgevaar en kans op once-vallen voor kleuters en kinderen! | | Detectiehoek bewegingsmelder: ca. 180° |
| Waarschuwing! Kans op elektrische schokken! | | Draaibare bewegingsmelder |
| V | Volt | | Voer de verpakking en het product op een milieuvriendelijk wijze af! |
| ~ | Wisselstroom/-spanning | | Veiligheidsinstrumenties Instructies |
| L | Aansluiting fasedraad | N | Nuldraad |
| Het product, waaronder het toebehoren, en de verpakkingsmaterialien konnen worden gerecycleden en+zijn onderhevig aan een uitgebreme verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (information over afvalscheiding), voor een better afvalbeheer. Het Triman-logogeldt alleen voor Frankrijk. |
LED-buitenschijnwerper
Inleiding
Bij dit document gaat het om een verdorte versie van de volledige gebruiksaanwijz. Zing. Door het scannen van de QR-code
komitudirectopdeLidl-Service-pagea (www.lidl-service.com)enkuntudoorhinvoren van het artikelnummer (IAN)459025_2401 de volledige gebruksaanwijzingbekijken en downloaden.
WAARSCHUWING! Neem de volledige gebruiks aanwijzing en de veiligheidsinstrumentes in acht om verwondingen en materialei schade te vermiiden. De beknopte handleiding is een onderdeel van dit product. Maak u voor het gebruik van het product vertrouwd met alle bedienings- en veiligheidsinstrumentes. Bewaar de beknopte handleiding goed en
overhandig ook alle documenten als u het product aan derden geeft.
- Correct gebruik
Het product isuitsluitendbestemdvoormatamische verlichtingbuitenshuis.Het product isuitsluitend bedoeld voorprivégebruik en Niet voor commercieel gebruik.
- Beschrijving van de onderdelen
1 Spot
2 Plug
3 Bevestigingsschoef
4 Afdekstop (bevestigingschroeven)
5 Bewegingsmelder
Fixerstrip(stroomkabel)
7 Schroef (bevestigingsplaat)
8 Bevestigingsplaat
9 Afdekstop (opening van de bevestigingsplaat)
[10] Aansluitklem
11 Draaiknop TIME (inschakelduur)
12 Draaiknop SENS (gevoeligkeit)
[3] Draaiknop LUX (lichtgevoeligkeit)
Bedrijfsspanning: 220-250V\~, 50/60Hz, 20W
Schemerschakelaar: instelbaar van 2lx - 20.000lx
Verlichtingsduur: instelbaar van ca. 5 s-5 min Beschermingsklasse: I
Bescherming: IP54 (beschermd gegen stof in schadelijke hoeveelheden en bescherming gegen spatwater vanuit allerichtingen)
Afmetingen
(h× b× d) ca. 16× 13,1× 11,9cm
Projectie-oppervlak: max. 16 × 11,9cm
bewegingsmelder: ca. 12 m
Lichtstroom: 2100lm
Kleurtemperatuur: ca. 3000K (warm wit)
Dit product bevat een lichtbron met energie-efficientieklasse 'F'.
- Omvang van de levering
1 led-buitenlamp met bewegingsmelder
2 plugged (0 6mm)
2 schroeven
1 afdekstop
1 montage- en bedieningshandleiding
Algemene
veiligheidsinstructies
Maak u voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd! Geef alle documenten mee wanner u het product aan derden geeft!
LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEINE KINDEREN EN JON
GEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat gevaar voor verstikking door verpakkingsmaterial. Kinderen onsderschatten vaak de gevaren. Houd kinderen.altijd uit de buurt van het product.
Dit product kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysiieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeieende gezaren begrijpen. Kinderen mogen nicht met het product spelen. Reiniging en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
Levensgevaar door elektrische schokken
- Controller het product algijd op eventuele beschadigingen voordat u het op het stroomnet aansluit. Gebruik het product nooit wanner u enigerlei beschadigingen constaert.
- Controller voor de montage of de ter beschikking staande netspanning overeenkomt met de benodigde bedriifsspanning van het product
(220 - 250V\~, 50/60Hz).Monteer het product Niet als dit Niet het geval is.
VOORZICHTIG! GEVAAR VOOR
BRANDWONDEN! Zorg ervoor dat het product isuitgeschakeld en minstens 15 minuten is afgekoeld voordat u het aanraakt. Het product kan een groe hitte ontwikkelen.
BRANDGEVAAR! Monteer het product op minimaal 0,5 m afstan van te verlichten materialen. Een
overmatige warmteontwikkeling kan tot brand leiden.
Dit articlek bevat geen onderdelen die door de verbruiker kuren worden onderhonden. De leds en het geintegreerde led-voorschakelapparaat kuren Niet door de gebruiker worden verrangen.
Mochtenden led's aan het einde van hun levensduur uittallen, dan要去en deze door een gekwalificeerde elektricien worden gerepareerd, anders要去 het product worden afgevoerd.
De led-schijnwerper mag alleen met de geinte-greerde led-ballast worden gebruikt.
Voor de montage
Belangrijk: de elektrische aansluiting要去 door een opgeleide elektricien of een voor electro-installaties bevoegde persoon worden uitgevoerd. Deze要去 op de hoogte zijn van de eigenschappen van het product en van de aansluit-voerschriften.
Opmerking: verwijder al het verpakkingsmateriaal van het product.
- Controller voor de installmentie of op de leiding waarop het product worden aangesloten geen spanning staat. Verwijder hiervoor dezekering of schakel de betreffende installmentie-automaat in de groepenkast UIT (0-stand).
- Controller hieroor de spanningsvrijheid met een spanningstester.
Het meegeleverde montagematerialiaal is geschikt voor normaal stevig muurwerk. Informeer u ook over welk montagematerialiaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een speciaist.
Montage
Zorg ervoor dat u Niet op stroom-, gas- of waterleidingen stool als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boormchine en neem alle veiligheidsinstrumentes in acht. Anders bestaat er kans op (dodelijke) verwondingen als gevolg van een elektrische schok.
Let bij de keuze van de montageplek op de volgende dingen:
□ Controleer of de spot [1] het gewenste gebied verlicht. U=knt de spot [1] horizontal en verticaal bewegen.
Zorg ervoor dat de bewegingsmelder 5 het gewenste gebied kan bestrijken. De bewegingsmelder 5 heeft een detectiebereik van max. 12m bij een detectiehoek van ca. 180^ (afhankelijk van de montagehoogte -ideal is een hoogte van 2-3 m) (afb.J).
Let erop dat de bewegingsmelder 5's nachts nicht door straatverlichting worden beschenen. Dit kan de werkig beinvloeden.
Ga voor de montage te werk zoals hierna beschreiben:
Draai de schroef 7 onder de bevestigingsplaat 8 los met behulp van een kruskop-schroeventraier en verwijderervoigens de bevestigingsplaat 8 (afb. A).
Houd de bevestigingsplaat [8] horizontal (evt. met een waterpas controlleren) gegen de wand/muur en markeer de bevestigingsgaten (afb. B).
Boorervolgendebebestigingsgaten ( 6mm) enstopdepluggen2in debevestigingsga- ten (afb.B).
Verwijlder de fixeerstrip voor de stroomkabel door de beiden schroeven los te draaien.
Prik door de Ronde afdekstop van de bevestigingsplaat een met een 3× 1,00mm^2 stroomkabel (niet inbegren), bijv. van het type H05RN-F 3G 1,0 mm² (afb.C).
Bevestig de bevestigingsplaat met behulp van de meegeleverde bevestigingsschroeven aan de wand/muur en controllerer of alles goed vastzit.
Dek de bevestigingschroeven 3 vervolgens met de afdekstop 4 af (afb. C).
Geleid de stroomkabel waar boven zodat hij tussen de gaten van de fixeerstrip 6 ligt. Zet de stroomkabel in deze positie vast door de fixeerstrip 6 aan te brengen en met de beide schroeven stevig vast te zetten (afb.D).
Open de aansluitklem [10] binnenin de behui- zing door de schroefjes met behulp van een sleufschroevendraier los te draaien. Sluit de stroomkabel aan op de aansluitklem [10]. Let hierbij op de markingsen naast de aansluitin- gen van de aansluitklem [10] (L voor de fase-draad, N voor de nuldraad en of G voor de aardedraad) (afb. D). De totale lenghte van de stroomkabel mag Niet meer zijn dan 2,5 m.
Sluit de aansluitklem [10] weer door de schroe-ven vast te draaien (afb. E).
Houd het product schuin gegen de bovenkant van de bevestigingsplaat 8 en bevestig het verwolgens door de schroef 7 onder de bevestigingsplaat 8 aan te brengen en vast te zetten (afb. F).
Stel de spot 1 af in de gewenste richting. De bewegingsmelder 5 kan horizontal en verticaal worden gedraaid (afb. G).
Plaats de zekering wee terug of schakel de instal-. latie-automaat wee in. Uw product is nu klaar voor gebruik (afb.H).
Ingebruikname
Bewegingsmelder instellen
Afhankelijk van de instellenen van de bewegingsmelder 5Gaat de spot 1gedurende een bepaalde tijd aan zodra de bewegingsmelder 5een beweging detecteert. Deze instellenen konnen met de drie knappen aan de achterkant van de bewegingsmelder 5worden uitgevoerd (afb. I).
- Verlichtingsduur instellen
Draai de draaiknop TIME met de klok mee om de verlichtingsduur te verhogen. De verlichtingsduur kan in een tijdvenster van ca. 5 seconden tot 5 minuteu worden ingesteld.
- Gevoeligheid van de sensor instellen
Draai de draaiknop SENS met de klok mee om de gevoeligheid van de sensor te verhogen. Bij maximale instelling detecteert de bewegingsmelder ook bewegingen tot op 12 m afstand. Opmerking: de bewegingsmelder deteert warmtestingraling. Hij reageert bij lage omgevingsttemperaturen gevoeliger op lichaamswarmte dan bij hoge omgevingsttemperaturen. Let erop dat de gevoeligheid van de sensor tijdens de verschillende seizoenen opnieuw ingesteld moet worden.
Draai de draaiknop LUX met de klok mee om het daglichtniveau te verhogen: Het daglichtniveau kut u van de in de nacht functionele 2lx tot 20.000lx instellen. Bij maxi male instelling reageert de bewegingsmelder dan ook bij daglicht zolang de 20.000lx nicht worden overschreden.
Bewegingsmelder afstellen
Opmerking: u dient deze afstelling tijdens de schemering ui te voeren.
Draai de draaiknop LUX [13] tot aan de aanslag waar rechts.
Richt de bewegingsmelder [5] in de centralerichting van het gewenste detectiegebied.
Verplaats u in het detectiegebied tot u met de gevoeligheid van de bewegingsmelder 5 tevreden bent. Verander waar voor de stand van
de draaiknop SENS 12 of de afstelling van de bewegingsmelder 5 .
Opmerking: houd er rekening mee dat de bewegingsmelder 5 hoofdzakelijk bewegingen dwars op de bewegingsmelder 5 deteeteert. Als urecht maar de bewegingsmelder 5 toe loopt, kan hij deze beweging Niet detecteren.
Als u de bewegingsmelder 5aar tevreden- heid hebt afgesteld, draait u cervolgens de draaiknop LUX 13 in de gewenste stand. Met de stand van de draaiknop LUX 13 kunt u het moment waarop de spot 1 moet reageren gedurende de ochtend- of avondschemering bepalen.
Draai de draaiknop LUX [13] langzaam gegen de klok in tot de bewegingsmelder [5] op bewegingen binnen het detectiegebied reageert.
Reiniging en onderhoud
Verwijder voor de reiniging de zekering of schakel de hoofdzekering in de zekeringkast UIT.
Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
Reinig het product met een pluisvrije,licht vochtige doek en een mild reinigingsmiddel.
Plaats na de reiniging en voor het opnieuw in bedrijf nemen de zekering waar terug of schakel de installmentie-automaateer in.
- Afvoer
De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.
Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zich gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en verzelplaten/80-98: composietmaterialen.
Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.
Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij het waaroor bestemde depot of het gemeentelijk milieupark. Over afgifteplaatsen en hun openingsstijden kut u zich bij uw aangwezen instantie informeren.
Het product, waaronder het toebehoren, en de verpakkingsmaterialen+kennen worden gerecycled en...,
zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een better afvalbeheer. Het Triman-Logo geldt alleen voor Frankrijk.
- Garantie en service
Opmerking: u ontvangt een garantie van 36 maanden vanaf aankoopdatum op dit product. Het product is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Mochten er desalniettemin tijdens de garantieperiode productie- of materiaalfouten opduiken, dient u direct contact op te nemen met uw specialzaak.
Beschadigingen door ondeskundig gebruik, het Niet in acht nemen van de gebruiksaanwijzing of ingren door Niet geautorieerde personen zichn van de garantieverlening uitgesloten. De meeste storingen worden veroorzaakt door een verkeerde bediening. Lees waarom bij het optreden van een functionele storing eerst de gebruiksaanwijzing door.
Neem contact op met het servicepunt van Uni-Elektra GmbH voor eventuele retourzendingen. Pas nacontactopname kan het product in ontvangst wordengenomen. Ongefrankeerde zendingen wordeniet geaccepteerd. Door een garantiegeval wordtde garantieperiode van 36 maanden nochverlengd noch vernieuwd.
Serviceadres
Uni-Elektra GmbH
Hummelbergstr. 6
Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 459025_2401) als bewijs van aankoop bij de hand.
Fabrikant
Uni-Elektra GmbH
Hummelbergstr. 6
