MANUALE UTENTE Panneau à LED LIVARNO

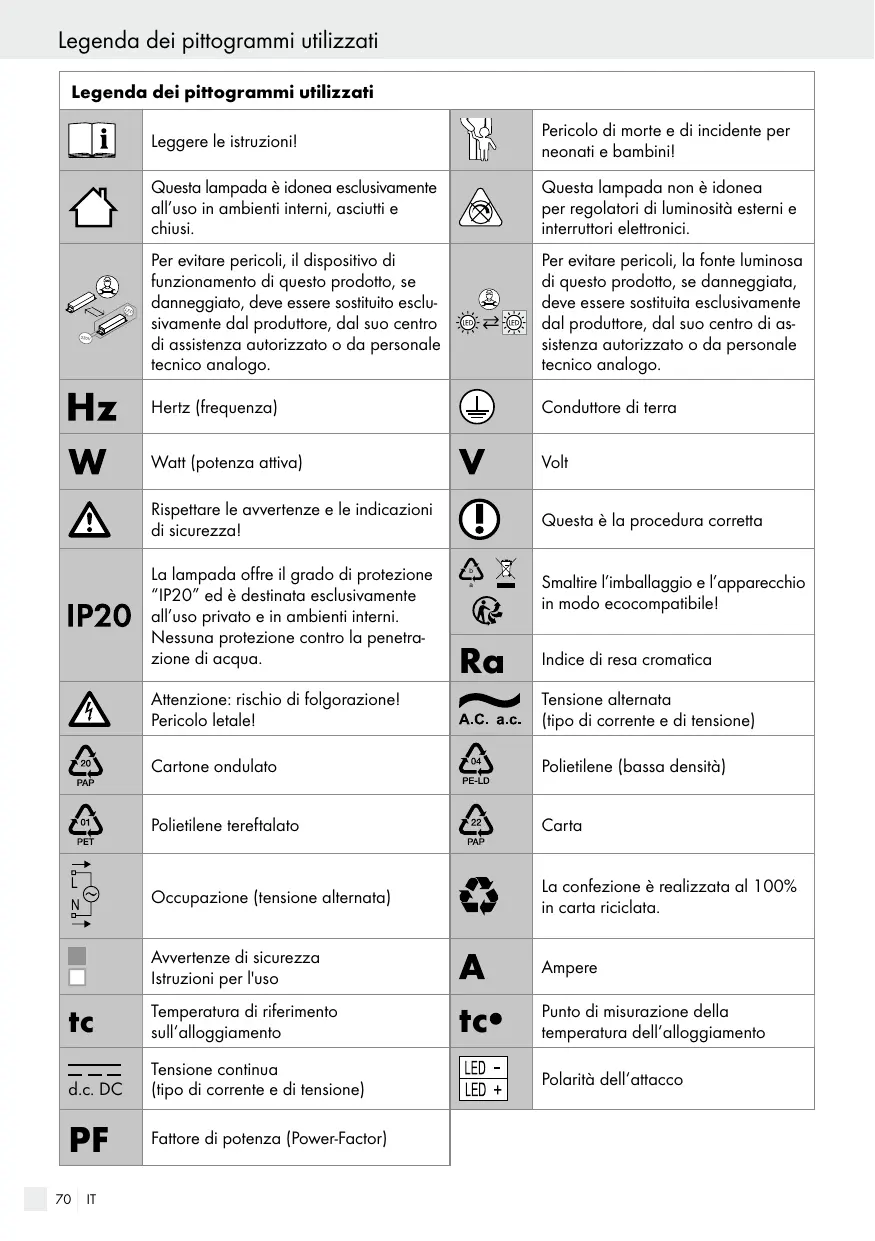

Legenda dei pittogrammi utilizzati Legenda dei pittogrammi utilizzati Leggere le istruzioni! Pericolo di morte e di incidente per neonati e bambini! Questa lampada è idonea esclusivamente all’uso in ambienti interni, asciutti e chiusi. Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici. Per evitare pericoli, il dispositivo di funzionamento di questo prodotto, se danneggiato, deve essere sostituito esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo. Per evitare pericoli, la fonte luminosa di questo prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo. Hertz (frequenza) Conduttore di terra Watt (potenza attiva) Volt Rispettare le avvertenze e le indicazioni di sicurezza! Questa è la procedura corretta La lampada offre il grado di protezione “IP20” ed è destinata esclusivamente all’uso privato e in ambienti interni. Nessuna protezione contro la penetrazione di acqua.

Indice di resa cromatica Cartone ondulato Polietilene (bassa densità) Polietilene tereftalato Carta Occupazione (tensione alternata) La confezione è realizzata al 100% in carta riciclata. Avvertenze di sicurezza Istruzioni per l'uso Ampere d.c. DC Tensione continua (tipo di corrente e di tensione)

Smaltire l’imballaggio e l’apparecchio in modo ecocompatibile! Tensione alternata (tipo di corrente e di tensione) Temperatura di riferimento sull‘alloggiamento

Attenzione: rischio di folgorazione! Pericolo letale!

Fattore di potenza (Power-Factor)

Punto di misurazione della temperatura dell‘alloggiamento Polarità dell‘attacco Introduzione Pannello LED

Descrizione Introduzione Vi ringraziamo per l’acquisto del vostro nuovo apparecchio. Con il vostro acquisto avete scelto un prodotto di alta qualità. Leggere interamente e attentamente queste istruzioni per l’uso. Aprire la pagina con le illustrazioni. Queste istruzionisono parte integrante di questo prodottoecontengono importantiindicazioni per la sua messa in funzione e il suo utilizzo. Rispettare sempre tutte le avvertenze in materia di sicurezza. Prima della messa in funzione, controllare che la tensione elettrica presente sia quella corretta e che tutti i componenti siano installati correttamente. In caso di domande o dubbi circa l’utilizzo dell’apparecchio, contattare il proprio rivenditore oppure il servizio di assistenza. Conservare con cura queste istruzioni e consegnarle a terzi in caso di cessione del prodotto. Utilizzo conforme alla destinazione d’uso uesta lampada è adatta esclusivamente per l’uso in ambienti interni. Questo apparecchio è destinato esclusivamente all’utilizzo domestico. Questo prodotto è destinato a un utilizzo normale. Contenuto della confezione Dopo aver aperto l’imballaggio, controllare subito che la fornitura sia completa e che l’apparecchio sia in perfette condizioni.

dei componenti Pannello luminoso a LED Vite per pannello luminoso a LED Angolare di montaggio Tassello Vite per angolare di montaggio Cavo di alimentazione di rete (esterno) Guaina di protezione Morsetto

Specifiche tecniche N° modello: Lampada: Tensione di esercizio: Potenza nominale max.: Classe di isolamento: Tipo di protezione: 14170806L 230–240 V~, 50 Hz 38 W IP20 Modulo LED: Potenza nominale max.: 37,5 W Questo prodotto include fonti luminose con classe di efficienza energetica “E”. N° modello: Lampada: Tensione di esercizio: Potenza nominale max.: Classe di isolamento: Tipo di protezione: 14170906L 230–240 V~, 50 Hz 38 W IP20 Modulo LED: Potenza nominale max.: 37,5 W Questo prodotto include fonti luminose con classe di efficienza energetica “E”. 1 pannello luminoso a LED (14170806L / 14170906L) 4 viti 4 tasselli 2 guaine di protezione 1 manuale di istruzioni per il montaggio e l’uso

Sicurezza Sicurezza Avvertenze di sicurezza Il diritto di garanzia decade in caso di danni derivanti dal mancato rispetto delle indicazioni contenute in questo manuale di istruzioni per l’uso! Si declina ogni responsabilità per danni indiretti! Si declina ogni responsabilità per lesioni personali o danni materiali causati da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza! PERICOLO

DI MORTE E DI INCIDENTE PER

NEONATI E BAMBINI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio. Il materiale di imballaggio potrebbe provocarne il soffocamento. I bambinisottovalutano spesso ipericoli. Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite circa un utilizzo sicuro del prodotto e solo se informate dei pericoli legati al prodotto stesso. I bambini non devono giocare con questo apparecchio. La pulizia e la manutenzione eseguibili dall’utente non possono essere effettuate da bambini senza la supervisione di un adulto. ATTENZIONE! Non guardare i LED da una distanza ravvicinata quando sono in funzione. Per evitare pericoli, la fonte luminosa di questo prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo. Non esaminare il LED con strumenti ottici (ad es. con una lente di ingrandimento).

Evitare situazioni che espongono al pericolo di morte per folgorazione P er l’installazione elettrica rivolgersi a un elettricista qualificato o a una persona competente in materia. Si declina qualsiasi responsabilità per lesioni personali e danni materiali causati dall’uso improprio o dal mancato rispetto delle avvertenze di sicurezza! Non utilizzare mai la lampada se danneggiata. Prima di eseguire il montaggio, rimuovere il fusibile oppure disattivare l’interruttore magnetotermico ubicato nel quadro dei fusibili (posizione 0). Evitare tassativamente che la lampada entri in contatto con acqua o altri liquidi. Prima del montaggio assicurarsi che la tensione di rete presente coincida con la tensione di esercizio necessaria alla lampada (vedi “Specifiche tecniche”). Assicurarsi che durante il montaggio non vengano danneggiati i cavi. Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici. Evitare situazioni di pericolo che possono causare incendi o lesioni Per evitare ustioni, assicurarsi che la lampada sia spenta e raffreddata prima di toccarla. Non fissare la lampada su una superficie umida o conduttrice di elettricità. Non lasciare incustoditi la lampada o il materiale di imballaggio. Le pellicole / i sacchetti di plastica, i componenti in plastica, ecc. potrebbero diventare un gioco pericoloso per i bambini. Questa è la procedura corretta Montare la lampada in modo che risulti protetta da umidità, sporcizia ed eccessivo riscaldamento.

Sicurezza/Preparazione/Montaggio del pannello luminoso a LED Prima di eseguire dei fori assicurarsi che all’altezza del punto di foratura non vi siano tubature del gas, dell’acqua o collegamenti elettrici. Il montaggio deve essere effettuato soltanto da persone esperte. Prestare attenzione alle caratteristiche della parete, poiché il materiale di fissaggio in dotazione non è adatto per tutti i tipi di parete. Informarsi presso il rivenditore circa il tipo di viti e tasselli adatti in base alla tipologia di parete. Il produttore declina ogni responsabilità per eventuali danni derivanti da un fissaggio inadeguato dei tasselli alla parete. Prestare sempre la massima attenzione! Stare sempre attenti a quel che si fa e procedere sempre con prudenza. Non usare la lampada se non si è concentrati oppure se non ci si sente bene. Prima del montaggio, controllare che il luogo di montaggio sia adatto al peso della lampada. Prima dell'uso leggere bene tutte le istruzioni e osservare bene tutte le illustrazioni al fine di familiarizzare con la lampada. Preparazione Attrezzi e materiali necessari Gli attrezzi e i materiali indicati non sono inclusi nella fornitura. Si tratta in questo caso di dati e valori non vincolanti, forniti a titolo orientativo. Le caratteristiche del materiale dipendono dalle specifiche condizioni in loco.

Matita / strumento di marcatura Rilevatore di tensione a 2 poli Cacciavite (cacciavite a croce e a intaglio) Trapano Punta del trapano (ø 6 mm) Tronchese Scala

Montaggio del pannello luminoso a LED PERICOLO DI FOLGORAZIONE! Importante: il collegamento elettrico deve essere eseguito da un elettricista qualificato o da una persona competente in materia. Quest’ultima deve conoscere le caratteristiche della lampada e le modalità di collegamento. Rimuovere a tal fine il fusibile oppure disattivare l’interruttore magnetotermico nel quadro dei fusibili (posizione 0) (vedi Fig. A). Rimuovere le viti 2 del pannello luminoso a LED visibili sul lato del pannello 1 (vedi Fig. A) e staccare l’angolare di montaggio 3 che si trova sul retro (vedi Fig. B). Contrassegnare i fori da eseguire con l’aiuto dei fori presenti nell’angolare di montaggio 3 e destinati alle viti 5 . Realizzare ora con il trapano i fori di fissaggio. Assicurarsi di non danneggiare le condutture. Inserire i tasselli 4 nei fori (vedi Fig. C). Fissare l’angolare di montaggio 3 con le viti in dotazione 5 (vedi Fig. D). Stendere le guaine di protezione 7 sui cavi L ed N del cavo di alimentazione di rete (esterno) 6 (vedi Fig. E). Collegare il cavo di alimentazione del pannello luminoso a LED mediante il morsetto isolante 8 con il cavo di alimentazione di rete (esterno) 6 (vedi Fig. E). Fare attenzione a collegare correttamente i singoli conduttori del cavo di alimentazione di rete (esterno) 6 : conduttore di elettricità, nero o marrone = simbolo L, conduttore neutro, blu = simbolo N, conduttore di terra, verde-giallo = simbolo (collegamento di terra). Assicurarsi della corretta installazione. Avvitare ora il pannello luminoso a LED 1 con le viti 2 all’angolare di montaggio 3 . Nota: accertarsi che le viti 2 siano correttamente fissate in sede (vedi Fig F e G). Riattivare il fusibile o accendere l’interruttore magnetotermico ubicato nel quadro dei fusibili (posizione I) (vedi Fig. H). Il pannello luminoso a LED è ora pronto per l’uso.

Accensione / spegnimento.../Manutenzione e pulizia/Smaltimento/Informazioni Accensione / spegnimento della lampada Premere l'interruttore (sulla parete) per accendere e spegnere il pannello luminoso a LED. Manutenzione e pulizia PERICOLO DI FOLGORAZIONE! Prima di ogni intervento di pulizia scollegare la lampada dalla rete elettrica. Rimuovere a tal fine il fusibile oppure disattivare l’interruttore magnetotermico nel quadro dei fusibili (posizione 0) (vedi Fig. A). Per evitare ustioni, assicurarsi che la lampada sia spenta e raffreddata prima di toccarla. Non usare solventi, benzina o simili. Queste sostanze potrebbero danneggiare la lampada. Per la pulizia del pannello luminoso a LED 1 utilizzare un panno asciutto e privo di pelucchi. Riattivare il fusibile o accendere l’interruttore magnetotermico ubicato nel quadro dei fusibili (posizione I) (vedi Fig. H). Smaltimento L’imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

sservare l‘identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1–7: plastiche/ 20–22: carta e cartone/80–98: materiali compositi. P er questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l’amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Il prodotto, i suoi accessori e i materiali di imballaggio sono riciclabili e soggetti alla responsabilità estesa del produttore. Per un migliore trattamento dei rifiuti, smaltirli separatamente seguendo i diversi simboli della raccolta differenziata. Il logo Triman è valido solamente per la Francia. Informazioni Garanzia L’apparecchio è provvisto di una garanzia di 36 mesi a decorrere dalla data di acquisto. L’apparecchio è stato prodotto con estrema cura ed è stato sottoposto a severi controlli di qualità. Per la durata del periodo di garanzia risolviamo gratuitamente qualunque problema legato a difetti di materiale o di produzione. Pertanto, se durante il periodo di garanzia dovessero manifestarsi dei difetti, inviare l’apparecchio all’indirizzo del servizio di assistenza indicato, specificando il seguente codice articolo: 14170806L / 14170906L Sono esclusi dalla garanzia danni causati da uso improprio, mancato rispetto delle istruzioni per l’uso o interventi da parte di persone non autorizzate, così come i componenti usurabili (ad es. le lampadine). Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso. La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole…). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti. Informazioni Dichiarazione di conformità Questo prodotto è conforme ai requisiti di cui alle direttive europee e nazionali vigenti. La conformità è stata comprovata. Le relative dichiarazioni e la documentazione pertinente sono depositate presso il produttore. Produttore / Assistenza Briloner Leuchten GmbH & Co. KG Am Steinbach 14 59872 Meschede GERMANIA Tel.: +49 29 61 / 97 12–800 Fax: +49 29 61 / 97 12–199 E-mail: kundenservice@briloner.com www.briloner.com Servizio gratuito di assistenza: Tel.: 00800 / 27456637 IAN 428255_2301 Per qualunque richiesta conservare lo scontrino e il codice articolo (IAN 428255_2301) come prova d’acquisto.
