MODE D'EMPLOI Panneau à LED LIVARNO
Instructions de montage, d'utilisation et consignes de sécurité
Avant de lire le mode d'emploi, ouvre les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
Légende des plots grammes utilisés.. page 20
Utilisation conforme. Page 21
Contenu de la livraison. Page 21
Descriptif des pièces.. Page 21
Caractéristiques techniques.. Page 21
Sécurité
Indications de sécurité Page 22
Outils et matériel nécessaires. Page 23
Informations
Garantie. Page 24
Déclaration de conformité. Page 25
Fabricant/SAV. Page 25

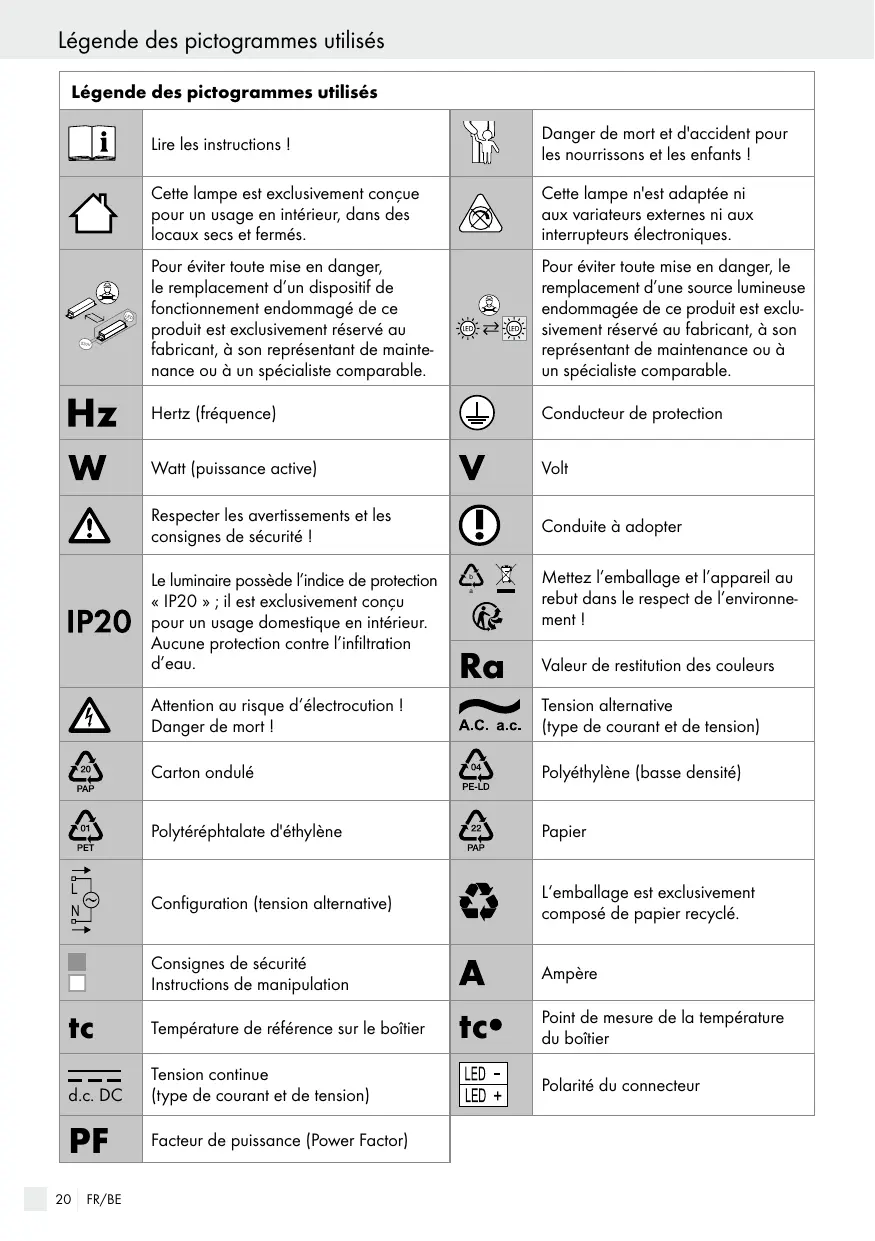

| Légende des pictogrammes utilisés | |||
| i | Lire les instructions! | Danger de mort et d'accident pour les nourrissons et les enfants ! | |
| Cette lampe est exclusivement conçue pour un usage en intérieur, dans des locaux secs et fermés. | Cette lampe n'est adaptée ni aux variateurs externes ni aux interrupteurs électroniques. | ||
| Pour éviter toute mise en danger, le remplacement d'un dispositif de fonctionnement endommagé de ce produit est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste comparable. | Pour éviter toute mise en danger, le remplacement d'une source lumineuse endommagée de ce produit est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste comparable. | ||
| Hz | Hertz (fréquence) | Conducteur de protection | |
| W | Watt (puissance active) | V | Volt |
| Respecter les avertissements et les consignes de sécurité ! | Conduite à adopter | ||
| IP20 | Le luminaire possède l'indice de protection « IP20 »; il est exclusivementçon pour un usage domestique en intérieur. Aucune protection contre l'infiltration d'eau. | Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement ! | |
| Ra | Valeur de restitution des couleurs | ||
| Attention au risque d'électrocution! Danger de mort! | A.C. a.c. | Tension alternative (type de courant et de tension) | |
| 20PAP | Carton ondulé | 04PE-LD | Polyethylene (basse densité) |
| OTPET | Polytéréphthalate d'éthylène | 22PAP | Papier |
| N | Configuration (tension alternative) | L'emballage est exclusivement composé de papier recyclé. | |
| Consignes de sécurité Instructions de manipulation | A | Ampère | |
| tc | Température de réfERENCE sur le boîtier | t°C | Point de mesure de la température du boîtier |
| d.c. DC | Tension continue (type de courant et de tension) | LED +LED + | Polarité du connecteur |
| PF | Facteur de puissance (Power Factor) | ||
• Introduction
Nous vous félicitons pour l'achat de votre nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez dire
ce mode d'emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Ce mode d'emploi fait partie du produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifiez si la tension est correcte et si toutes les pièces sont correctement montées. Si vous avez des questions ou des doutes concernant la manipulation de l'appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d'emploi et remettez-le aux autres utilisateurs.
Utilisation conforme
Cette lampe est adaptée à un usage à l'intérieur. Cet appareil est uniquement destiné à un usage domestique privé.
Cet article est une décoration lumineuse. N'utilise pas cette lampe comme veilleuse. Ce produit est conçu pour une utilisation normale.
Contenu de la livraison
Contrôlez toujours immédiatement après le déballage du produit que le contenu de la livraison est complet et que l'appareil se trouve en parfait état.
1 panneau lumineux LED (14170806L/14170906L) 4 vis 4 chevilles 2 gans de protection 1 notice de montage et mode d'emploi
Descriptif des pièces
1 Panneau lumineux LED 2 Vis pour panneau lumineux LED 3 Équerre de montage 4 Cheville 5 Vis pour équerre de montage Cable d'alimentation électrique (external) Gaine de protection 8 Domino de raccordement
Caractéristiques techniques
Tension de service: 230-240V~, 50Hz
Puissance nominale max.: 38W
Classe de protection :
Indices de protection : IP20
Module LED :
Puissance nominale max.: 37,5W
Ce produit contient des sources lumineuses de classe d'efficacité énergétique « E »
Numéro de modèle : 14170906L luminaire :
Tension de service: 230-240V~, 50Hz
Puissance nominale max.: 38W
Classe de protection :
Indices de protection : IP20
Module LED :
Puissance nominale max.: 37,5W
Ce produit contient des sources lumineuses de classe d'efficacité énergétique « E »
Indications de sécurité
Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d'emploi! Toute responsabilité est déclinée pour les dommages consécutifs! Toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité!
Les enfants!
Ne laissez jamais les enfants manipuler les emballages sans surveillance. Ils risquent de s'étouffer avec les emballages. Les enfants sous-estiment souvent les dangers.
Cet appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, psychiques ou sensorielles limitées ou manquant d’expérience ou de connaissances, s’ils sont surveillés ou s’ils ont été informés de l’utilisation de l’appareil de manière sûre et complètement des risques liés à son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l’appareil ne doit pas être effectué par un enfant sans surveillance.
Attention!
Lorsque les LED sont allumées, évitez de les regarder d'une trop courte distance. Pour éviter toute mise en danger, le remplacement d'une source lumineuse endommagée de ce produit est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste comparable. Ne pas regarder les LED à l'aide d'un instrument optique (par exemple une loupe).
Prévention de risques mortels par électrocution
L'installation électrique doit être effectuée par un electricien ou par une personne dûment formée à cet effet. Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou le non-respect des consignes de sécurité ! N'utilisez jamais votre lampe si vous constatez le moindre endommagement. Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Évitez impersonnellement tout contact de la lampe avec de l'eau ou d'autres liquides. Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (voir «Caractéristiques techniques»). Attention à n'abimer aucun câble lors du montage.
Cette lampe n'est pas adaptée aux variateurs externes ni aux interrupteurs électroniques.
Prévention de risque d'incendies et de blessures
Afin d'éviter toute brûlure, vérifie que la lampe soit éteinte et suffisamment froide avant de la manipuler. Ne fixez pas la lampe sur un support humide ou conducteur de courant. Ne laissez pas la lampe ou le matériel d'emballage traîner sans surveillance. Les films et les sachets en plastique, les éléments en matières synthétiques, etc. peuvent venir des jouets dangereux dans les mains des enfants.
Pour travailler en toute sécurité
Montez la lampe de telle sorte qu'elle soit protégée de l'humidité, des saletés et d'un échauffement trop important. Avant de percer, assurez-vous qu'aucune ligne de gaz, d'eau ou électrique ne se trouve à
l'endroit souhaité. Confiez exclusivement le montage à des personnes compétentes. Contrôlez impérativement la constance du mur étant donné que le matériel de fixation fourni n'est pas adapté à tous les types de cloison. Renseignez-vous dans le commerce pour couvrir les chevilles et vis adaptées en fonction du mur.
Le fabricant décline toute responsabilité en cas de dommages dus à une fixation cheville-mur non conforme. Soyez toujours vigilant ! Faites toujours attention à ce que vous faites et agissez raisonnablement. N'utilisez jamais cette lampe si vous n'êtes pas concentré ou si vous vous sentez mal. Avant le montage, vérifiez que le lieu supporte le poids du luminaire. Avant l'utilisation, prenez connaissance de toutes les consignes et figures de ce mode d'emploi et familiarisez-vous avec la lampe.
Outils et matériel nécessaires
Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s'agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place.
- Crayon/outil marqueur
- Détecteur de tension à 2 pôles
- Tournevis (tournevis cruciforme et tournevis plat)
- Perceuse
- Foret (0 6 mm)
- Pince coupante diagonale
- Escabeau
Avertissement! RISQUE d'électro-cution!
Important : L'installation électrique doit être effectuée par un electricien ou par une personne du mont formée à cet effet. Celui-ci doit connaître
les caractéristiques des lampes et des conditions de raccordement. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0) (voir Fig. A).
Retirez les vis du panneau lumineux LED 2 visibles sur le côté du panneau lumineux 1 (voir Fig. A) ainsi que l’équerre de montage 3 sur la face arrière (voir Fig. B). Marquez les trous des percements à l’aide des trous dans l’équerre de montage 3 prévus pour les vis 5. Percer à présent les trous de fixation. Assurez-vous de ne pas endommager le câble d'alimentation. Insérez les chevilles 4 dans les trous de perçage (voir Fig. C). Fixez l’équerre de montage [3] avec les vis fournies [5] (voir Fig. D). Glissez les gaines de protection 7 sur les câbles L et N du câble d'alimentation électrique (external) 6 (voir Fig. E). Reliez le câble d'alimentation du panneau lumineux LED au câble d'alimentation électrique (external) 6 à l’aide du domino 8 (voir Fig. E). Veillez à ce que les fils du câble d'alimentation électrique (externe) 6 aient leur raccord respectif : fil conducteur, noir ou brun = symbole L, fil neutre, bleu = symbole N, conducteur de protection, vert-jaune = symbole (prise de terre). Assurez-vous que le positionnement est correct. À l’aide des vis 2, fixez à présent le panneau lumineux LED 1 avec l’équerre de montage 3.
Remarque: Veillez à ce que les vis [2] s'emboîtent correctement (voir Fig. F et G).
- Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (position I) (voir Fig. H).
Votre panneau lumineux LED est maintenant prêt pour l'utilisation.
Allumer/éteindre la lampe
Actionnez l'interrupteur (interrupteur mural) pour allumer / éteindre le panneau lumineux LED.
Avertissement! RISQUE d'électro-cution!
Pour procéder au nettoyage, coupe tout d'abord l'alimentation secteur de la lampe. Retirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0) (voir Fig. A).
Afin d'éviter toute brûlure, vérifie que la lampe soit éteinte et suffisamment froide avant de la manipuler. N'utilisez ni solvants, ni benzine, ni autres produits similaires. Ceci endommagerait la lampe. Pour le nettoyage du panneau lumineux LED 1, veillez utiliser un chiffon sec non pelucheux. - Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (position I) (voir Fig. H).
Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abréviations (a) et des chiffres (b) ayant la signification suivante: 1-7 : plastiques/20-22 : papiers et cartons/80-98 : matériaux composites.
Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter le produit usage dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.
ÉLÉMENTS D'EMBALLAGE
- NOTICE
Cet appareil et ses accessoires se recyclent
Points de collecte sur www. quefideesdemachedechets.fr Privilégiez la réparation ou le don de cet appareil
Le produit ainsi que les accessoires et les matériaux d'emballage sont recyclables et relevant de la responsabilité élargie du producteur. Éliminez les séparations, en suivant l'Info-tri illustrée, dans l'intérêt d'un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.
Article l217-16 du code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d’un bien meuble, une remise en état couverte par la garantie, toute période d’immobilisation d’au moins sept jours vient s’ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d’intervention de l’acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d’intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code civil.
Article l217-4 du code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article l217-5 du code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci présentées à l'acheteur sous forme d'échantillon ou de modèle;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article l217-12 du code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 premier alinéa du code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Vous bénéficiaz d'une garantie de 36 mois à partir de la date d'achat de l'appareil. Cet appareil a été fabriqué avec soin et soumis à un contrôle qualité minutieux. Pendant la durée de la garantie, nous réparons gracieusement tous les défauts de matériel ou de fabrication. Cependant, si des défauts devaient apparaître pendant la période de garantie,
Veuillez expédier l'appareil à l'adresse SAV indiquée en mentionnant la référence de module suivante : 14170806L/ 14170906L.
La garantie exclut les dommages dus à une manipulation incorrecte, au non-respect des instructions du mode d'emploi ou à une intervention par une personne non autorisée, ainsi que les pièces d'usure (p. ex. les ampoules). La durée de garantie n'est aucunement prolongée ou renouvelée par une prestation de garantie.
Ce produit remplit les critères des réglementations européennes et nationales. La conformité a été attestée. Les déclarations et documents respectifs sont en possession du fabricant.
