BEDIENUNGSANLEITUNG Lampadaire LED Smart Home LIVARNO

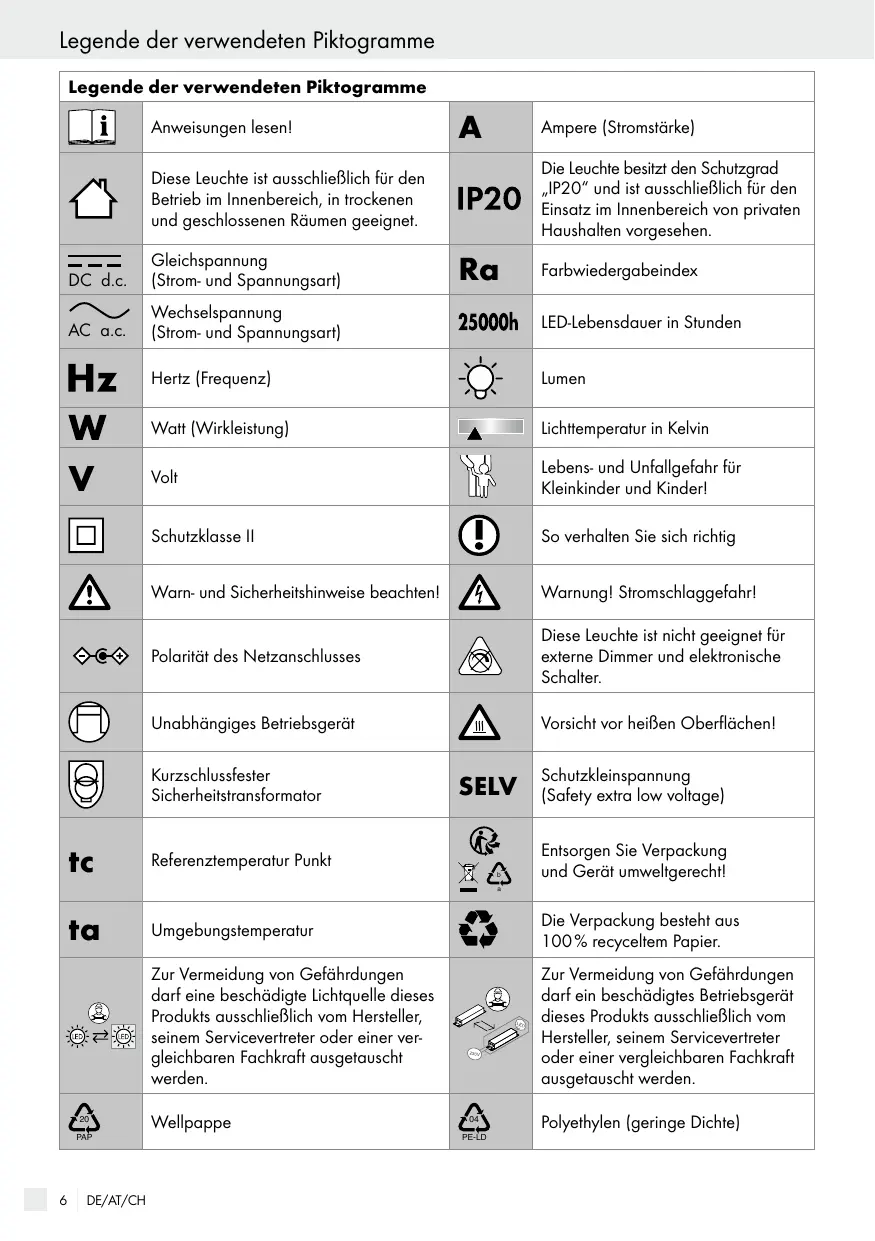

Legende der verwendeten Piktogramme Legende der verwendeten Piktogramme Anweisungen lesen!

Ampere (Stromstärke) Die Leuchte besitzt den Schutzgrad „IP20“ und ist ausschließlich für den Einsatz im Innenbereich von privaten Haushalten vorgesehen. Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. DC d.c. Gleichspannung (Strom- und Spannungsart) AC a.c. Wechselspannung (Strom- und Spannungsart) LED-Lebensdauer in Stunden Hertz (Frequenz) Lumen Watt (Wirkleistung) Lichttemperatur in Kelvin Volt Lebens- und Unfallgefahr für Kleinkinder und Kinder! Schutzklasse II So verhalten Sie sich richtig Warn- und Sicherheitshinweise beachten! Warnung! Stromschlaggefahr! Polarität des Netzanschlusses Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. Unabhängiges Betriebsgerät Vorsicht vor heißen Oberflächen!

Kurzschlussfester Sicherheitstransformator

SELV Referenztemperatur Punkt

Farbwiedergabeindex Schutzkleinspannung (Safety extra low voltage) Entsorgen Sie Verpackung und Gerät umweltgerecht!

DE/AT/CH Umgebungstemperatur Die Verpackung besteht aus 100 % recyceltem Papier. Zur Vermeidung von Gefährdungen darf eine beschädigte Lichtquelle dieses Produkts ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden. Zur Vermeidung von Gefährdungen darf ein beschädigtes Betriebsgerät dieses Produkts ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden. Wellpappe

PE-LD Polyethylen (geringe Dichte) Einleitung LED-Stehleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben Sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. 2 Schrauben (14161805L) 4 Schrauben (14161902L) 1 Innensechskantschlüssel 1 Montage- und Bedienungsanleitung Teilebeschreibung 1 Leuchtenkörper (14161805L) 2 Montageaufnahme (14161805L) 3 Standfuß 4 Schraube (Standfuß) 5 Innensechskantschlüssel 6 Netzkabel 7 EIN-/AUS-Schnurschalter 8 Steckernetzteil 9 obere Leuchteneinheit (14161902L) 10 Verbindungsstecker (obere Leuchteneinheit) (14161902L) 11 Verbindungsbuchse (untere Leuchteneinheit) (14161902L) Bestimmungsgemäße Verwendung iese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Diese Leuchte ist nur für den Einsatz in privaten Haushalten und nicht für den kommerziellen Gebrauch vorgesehen. Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischen Schlag etc., verbunden. Dieses Produkt ist vorgesehen für den normalen Betrieb. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Stehleuchte Zigbee, Modell 14161805L/ 14161902L 1 Standfuß (14161902L) 2 Standfüße (14161805L) 12 untere Leuchteneinheit (14161902L) 13 Schraube (obere und untere Leuchteneinheit) (14161902L) 14 Verbindungskabel (14161902L)

Technische Daten Leuchte: Modellnr.: 14161805L/14161902L Betriebsspannung: 230‒240 V∼ 50 Hz Nennleistung: 14161902L: max. 13 W 14161805L: max. 13 W Schutzklasse: II/ Schutzart: IP20 LED-Modul: Nennleistung: Zigbee: Version: Kompatibel: Frequenz: Max. Sendeleistung: 14161805L: max. 11 W 14161902L: max. 11 W iOS 9.0/Android 5.0 2,4 GHz ISM Band <+ 10 dBm DE/AT/CH

Einleitung/Sicherheit Steckernetzteil: Modell: ANU-120100EU-R231 Betriebsspannung: 220‒240 V∼ 50/60 Hz Ausgangsleistung: 12 V , 1 A max. 12 W Schutzklasse: II/ Die Leuchte ist nur mit dem mitgeliefertem Steckernetzteil „ANU-120100EU-R231“ zu betreiben. Dieses Produkt enthält Lichtquellen der Energieeffizienzklasse „F“ (entsprechend der Verordnung (EU) 2019/2015). Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und

DE/AT/CH Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Gebrauch die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Eine beschädigte Leuchte bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe „Technische Daten“). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Ziehen Sie immer das Steckernetzteil vor der Montage, Demontage, Reinigung oder, wenn Sie die Leuchte eine Zeit lang nicht verwenden, aus der Steckdose. Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder von einem von ihm beauftragten Techniker oder einer vergleichbar qualifizierten Person ersetzt werden. Zur Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden. Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. Vermeiden Sie Brandund Verletzungsgefahr ei Betrieb nicht aus kurzem Abstand in die Lichtquelle schauen. Sicherheit/Vorbereitung/Inbetriebnahme ie LED nicht mit einem optischen Instrument (z. B. Lupe) betrachten. Decken Sie die Leuchte bzw. das Steckernetzteil nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Betreiben Sie das Produkt nicht in der Verpackung. Andernfalls besteht Überhitzungsgefahr! Lassen Sie die Leuchte im Betrieb nicht unbeaufsichtigt. So verhalten Sie sich richtig Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Vernunft vor. Montieren und benutzen Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Um die Leuchte vollständig von der Stromversorgung zu trennen, muss das Steckernetzteil aus der Steckdose entfernt werden. Vorbereitung Um die Leuchte mit dem Smartphone zu verbinden, benötigen Sie ein Gateway, die „Lidl Home“ App und eine Internetverbindung. Installieren Sie das Gateway nach Vorgabe des Herstellers. Laden Sie die „Lidl Home“ App aus dem App-Store herunter. Inbetriebnahme Hinweis: Entfernen Sie vor der Inbetriebnahme sämtliches Verpackungsmaterial und die Schutzfolie von der Abdeckung der Leuchte. Leuchte montieren (siehe Abb.) Nur Modell 14161805L: Legen Sie die beiden Teile des Standfußes 3 so übereinander, dass die Befestigungslöcher übereinander liegen (siehe Abb.). Platzieren Sie den Leuchtenkörper 1 auf den vorgebohrten Löchern im Standfuß 3 . Achten Sie darauf, dass die für die Schrauben 4 vorgesehenen Öffnungen in der Montageaufnahme 2 genau an den vorgebohrten Löchern im Standfuß 3 ausgerichtet sind. Schrauben Sie den Leuchtenkörper 1 auf dem Standfuß 3 fest. Stecken Sie dazu die Schrauben 4 von unten durch den Standfuß 3 in die Montageaufnahme 2 und ziehen Sie die Schrauben 4 mithilfe des Innensechskantschlüssels 5 fest. Hinweis: Achten Sie darauf, dass die Seite mit dem Fußpad am Standfuß 3 nach unten zeigt. Stecken Sie das Steckernetzteil 8 in eine vorschriftsmäßig installierte Steckdose. Ihre Leuchte ist nun betriebsbereit. Nur Modell 14161902L: Hinweis: Wir empfehlen die Montage mit zwei Personen durchzuführen. Verbinden Sie den Verbindungsstecker 10 der oberen Leuchteneinheit 9 mit der Verbindungsbuchse 11 der unteren Leuchteneinheit 12 . Stecken Sie die obere Leuchteneinheit 9 in die untere Leuchteneinheit 12 . Achten Sie darauf, das Verbindungskabel 14 in einer Schlaufe in die untere Leuchteneinheit 12 einzuführen. Hinweis: Achten Sie darauf, dass das Verbindungskabel 14 nicht gequetscht wird. Befestigen Sie die obere Leuchteneinheit 9 an der unteren Leuchteneinheit 12 , indem Sie die Schrauben 13 mithilfe des Innensechskantschlüssels 5 anziehen. Platzieren Sie die montierte Leuchte auf den vorgebohrten Löchern im Standfuß 3 . Achten Sie darauf, dass die für die Schrauben 4 vorgesehenen Öffnungen in der unteren Leuchteneinheit 12 genau an den vorgebohrten Löchern im Standfuß 3 ausgerichtet sind. DE/AT/CH

…/Leuchte zurücksetzen/Leuchte mit dem Smartphone verbinden Schrauben Sie die montierte Leuchte auf dem Standfuß 3 fest. Stecken Sie dazu die Schrauben 4 von unten durch den Standfuß 3 in die untere Leuchteneinheit 12 und ziehen Sie die Schrauben 4 mithilfe des Innensechskantschlüssels 5 fest. Hinweis: Achten Sie darauf, dass die Seite mit dem Fußpad am Standfuß 3 nach unten zeigt. Stecken Sie das Steckernetzteil 8 in eine vorschriftsmäßig installierte Steckdose. „Smartphone trennen“. Folgen Sie den Anweisungen und wählen Sie bei „Gerät entfernen“ den Punkt „Trennen und Daten löschen“. Ihre Leuchte ist nun betriebsbereit.

1. Öffnen Sie die „Lidl Home“ App.

2. Gehen Sie auf den Reiter „Zuhause“

Wählen Sie „+“ (Gerät hinzufügen).

3. Wählen Sie die Kategorie „Beleuchtung“ und

die gewünschte Leuchtenart.

4. Wählen Sie das Gateway (nur möglich,

wenn Sie über mehrere Gateways verfügen).

5. Gehen Sie nun auf „OK“.

6. Gehen Sie auf „Bestätigen“, während die

LED-Stehleuchte blinkt.

7. Stellen Sie eine Verbindung her.

9. Gehen Sie auf „Gerätename“. Geben Sie

einen Namen ein und bestätigen Sie.

10. Wählen Sie einen Raum, um die Position der

Leuchte festzulegen. Der ausgewählte Raum wird grau hinterlegt.

11. Bestätigen Sie mit „Fertig“.

12. Der Anlernprozess ist vollständig.

13. Kehren Sie mit < zum Startbildschirm zurück.

Leuchte in den Anlernmodus versetzen Schalten Sie die Leuchte über den EIN-/AUSSchnurschalter 7 in den Anlernmodus. Leuchte zurücksetzen Um die Leuchte mit der App zu verbinden, muss sich die Leuchte im Anlernmodus befinden. Dieser wird durch ein regelmäßiges Blinken der Leuchte angezeigt. Sollte die Leuchte nicht von selbst blinken, muss die Leuchte in den Anlernmodus zurückgesetzt werden. Um den Anlernmodus zu aktivieren, schalten Sie die Leuchte bitte in folgendem Rhythmus ein und aus: ‒ Einschalten ‒ 1 Sek. aus ‒ 1 Sek. ein ‒ 1 Sek. aus ‒ 1 Sek. ein ‒ 1 Sek. aus ‒ 1 Sek. ein Die Leuchte sollte nun im Anlernmodus regelmäßig blinken. Hinweis: Dieser Vorgang setzt das Produkt nur in den Offline-Modus zurück und startet den Anlernmodus. Wenn Sie alle Daten des Produkts und der Cloud entfernen möchten, lesen Sie bitte den Abschnitt

Leuchte mit dem Smartphone verbinden HINWEISE zur Datenschutzrichtlinie entnehmen Sie bitte der „Lidl Home“ App. Smartphone trennen

1. Öffnen Sie die „Lidl Home“ App.

2. Gehen Sie auf den Reiter „Zuhause“

3. Wählen Sie eine der Kategorien:

– ZigBee Gateway – LED-Stehleuchte

5. Gehen Sie auf „Gerät entfernen“.

6. Bestätigen Sie den Vorgang mit „Bestätigen“.

Um alle Daten des Produkts und der Cloud zu entfernen, wählen Sie den Punkt „Trennen und Daten löschen“. Funktionen der …/Wartung und Reinigung/Entsorgung/Garantie und Service Funktionen der App Hinweis: Stellen Sie sicher, dass Sie immer die aktuelle Version der App auf Ihrem Smartphone betreiben. Machen Sie, wenn nötig, ein Update. Hinweis: Um die Sprachsteuerung zu nutzen, muss die Leuchte Online mit der „Lidl Home“ App und der „Google Home“ App verbunden sein. Folgende Modi stehen via App-Steuerung zur Verfügung Ein- und Ausschalten – Verbleibende Zeit: Timer einstellen

Ein- und Ausschalten – Programm: Zeitpläne erstellen, in denen die Leuchten automatisch ein- bzw. ausgeschaltet werden sollen Weiß – Touchbogen: Lichtfarbe einstellen von

– Touchleiste: Lichtstärke von 1 % bis 100 % einstellen Szene – Nacht: warmes, gedämpftes Licht – Lesen: neutrales Licht – Arbeiten: kaltweißes Licht – Freizeit: helles, warmes Licht – Szene hinzufügen: zum Speichern selbst gestalteter Lichtszenarien Wartung und Reinigung STROMSCHLAGGEFAHR! Ziehen Sie das Steckernetzteil 8 zuerst aus der Steckdose. STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Lassen Sie die Leuchte zunächst vollständig abkühlen.

Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Stecken Sie das Steckernetzteil 8 wieder in die Steckdose. Entsorgung ie Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

eachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/ 20–22: Papier und Pappe/80–98: Verbundstoffe. as Produkt und die VerpackungsmateriD alien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. erfen Sie Ihr Produkt, wenn es ausgeW dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Garantie und Service Garantie Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die DE/AT/CH

Garantie und Service aufgeführte Service-Adresse unter Angabe folgender Modell-Nummer: 14161805L/14161902L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert. Serviceadresse Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon DEUTSCHLAND Tel.: +49 29 61/97 12–800 Fax: +49 29 61/97 12–199 E-Mail: kundenservice@briloner.com www.briloner.com Kostenlose Servicenummer: Tel.: 00800/27456637 IAN 383855_2110 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 383855_2110) als Nachweis für den Kauf bereit. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Richtlinie 2014/53/EU, Ökodesign-Richtlinie 2009/125/EG, RoHS-Richtlinie 2011/65/EU). Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Hiermit erklärt Briloner Leuchten GmbH & Co. KG, dass der Funkanlagentyp 14161805L/14161902L der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
