BEDIENUNGSANLEITUNG home Plafonnier à LED ou suspension à LED LIVARNO

LED-PENDELLEUCHTE/LED-DECKENLEUCHTE

Montage, Bedienungs- und Sicherheitshinweise

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

Legendeder verwendetenPiktogramme . 6

Einleitung . 7

Bestimmungsgemäß Verwendung. 7

Lieferumfang. 7

Teilebeschreibung. 7

Technische Daten. 7

Sicherheit . 8

Sicherheitshinweise . 8

Vorbereitung. 9

Benötgtes Werkzeug und Material. 9

Leuchte montieren

Inbetriebnahme. 9

Wartung und Reinigung .

Entsorgung . 10

Informationen . 10

Garantie . 10

Konformitätserklarung. 11

Hersteller/Service . 11

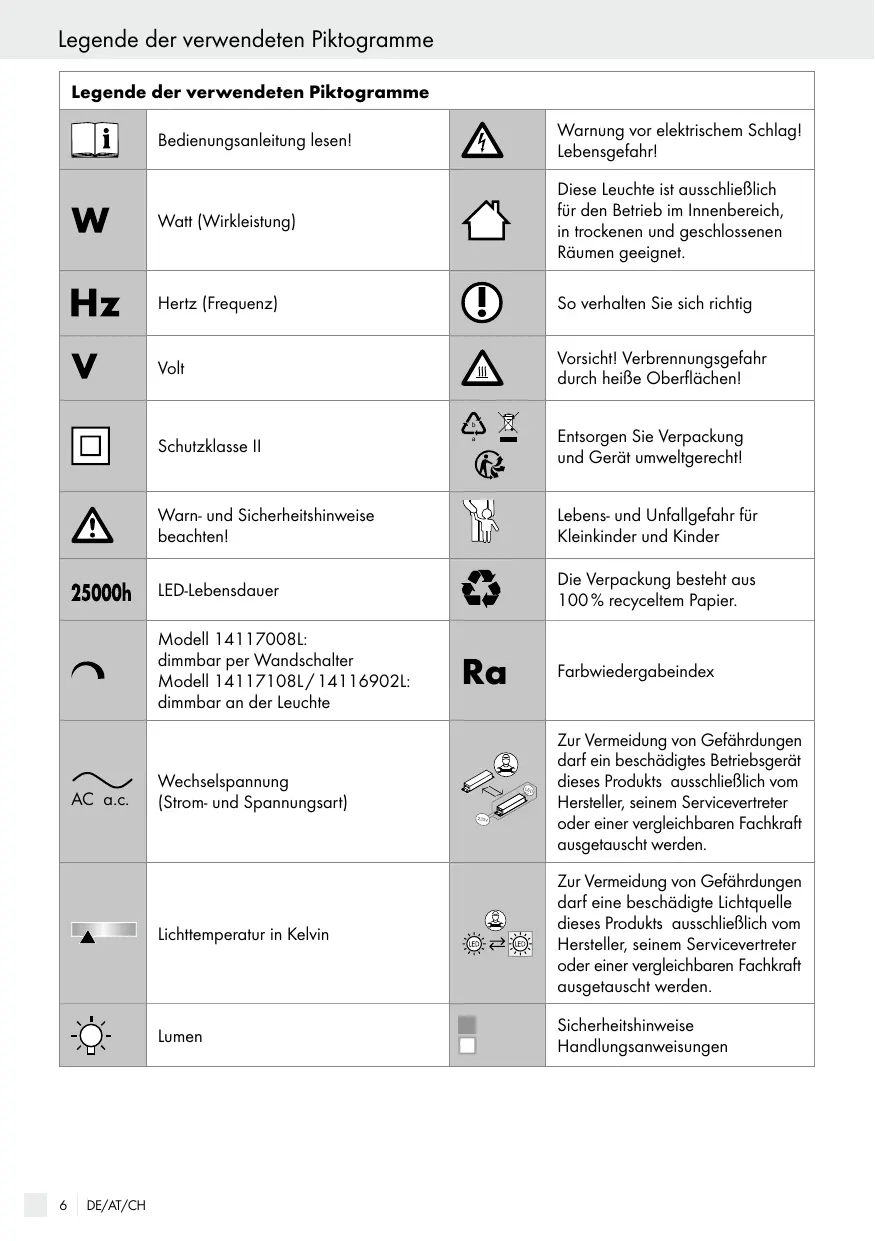

Legende der verwendeten Piktogramme
i	Bedienungsanleitung lessen!	4	Warnung vor elektrischem Schlag! Lebensgefahr!
W	Watt (Wirkleistung)	5	These Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet.
Hz	Hertz (Frequenz)	6	So verhalten Sie sich richtig
V	Volt	7	Vorsicht! Verbrennungsgefahr durch weiß Oberflächen!
	Schutzklasse II	8	Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Warn- und Sicherheitshinweise beachten!	9	Lebens- und Unfallgefahr für Kleinkinder und Kinder
25000h	LED-Lebensdauer	10	Die Verpackung besteht aus 100% recycltem Papier.
	Modell 14117008L: dimmbar per Wandschalter Modell 14117108L/ 14116902L: dimmbar an der Leuche	Ra	Farbwiedergabeindex
AC a.c.	Wechselspannung (Strom- und Spannungsart)		Zur Vermeidung von Gefährdungen davon ein beschiediges Betriebsgerät dieser Produkte ausschließlich vom Hersteller, seinem Serviceverträter oder einer vergleichbaren Fachkraft ausgetaucht werden.
	Lichttemperatur in Kelvin		Zur Vermeidung von Gefährdungen davon eine beschiede Lichtquelle dieser Produkte ausschließlich vom Hersteller, seinem Serviceverträter oder einer vergleichbaren Fachkraft ausgetaucht werden.
	Lumen		Sicherheitschinweise Handlungsanweisungen

LED-Pendelleuche/ LED-Deckenleuche

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Bitte lessen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seiten mit den Abbildungen aus. Diese Anleitung gehört zu diesen Produkt und enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitschinweise. Prufen Sie vor der Inbetriebnahme, ob die korrekte Spannungvorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sichitte mit ihrem Handler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitungitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäß Verwendung

These Leuchte ist ausschließlich für den Betrieb im Innbereich, in trockenen und geschlossenen Räumen geeignet. Die

Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Das Produkt ist nur für den Einsatz in privaten Haushalten und nicht für den kommersziellen Gebrauch vorgesehen. Dieses Produkt ist vorgesehen für den normalen Betrieb undarf ausschließlich für die Deckemontage eingesetzt werden.

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Gerätes.

1 LED-Deckenleuche (Modell 14117008L) bzw. LED-Pendelleuche (14117108L/14116902L)

2 Dübel
2 Schrauben
1 Montage- und Bedienungsanleitung

Teilebeschreibung

1 Dübel
2 Montagewinkel
3 Schrauben (Anschlussgehause)
4 Schrauben (Montagewinkel)
5 Anschlussgehäuse
6 Anschlusskosten
7 Lüsterklemme
8 Schutzschlauch
9 Netzanschlusskabel (external)
10 Dimmschalter (Modell 14117108L/14116902L)

- Technische Daten

Leuchte:

Modell-Nummer: 14117008L/14117108L/ 14116902L

Betriebsspannung: 230-240V\~, 50Hz

Nennleistung: 14116902L/ 14117008L: 18,5W 14117108L: 20W

Schutzklasse: II/回

LED-Modul:

Leuchtmittel: LED

Nennleistung: 14116902L: 16,9W

$$ \begin{array}{l} 1 4 1 1 7 0 0 8 L: 1 6, 8 W \ (4 \times 4, 2 W) \ 1 4 1 1 7 1 0 8 L: 1 9, 2 W \ (4 \times 4, 8 W) \ \end{array} $$

Dieses Produkt enthalt Lichtquellen der Energie-effizienzklasse „F".

- Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! Es)dürfen ausschließlich mitgelieferte Einzelteile verwendet werden, da sonst jegliche Gewährleistungsanprüche erlöschen.

A WARNUNG! LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs-. gefahr durch Verpackungsmaterial. Kinder uns-. terschätzen hochig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren den Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Vermeiden Sie Lebensgesefahr durch elektrischen Schlag

• Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführten.
  Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, wird keine Haftung übernommen!

Benutzen Sie ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung).
Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
Vergewisern Sie sich vor der Montage, dass dievorhandene Netzspannung mit der benöttigenBetriebsspannung der Leuchte übereinstimmt(siehe „Technische Daten").
Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

Vermeiden Sie Brand- und Verletzungsgefahr

Stellen Sie safer, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden.
Befestigen Sie die Leuchte nicht auf feuchtem oder leitendem Untergrund.
Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. Die Lichtquelle (Leuchtmittel, LED etc.) nicht mit einem optischen Instrument (z. B. Lupe) betrachten.
Die Lichtquelle dieser Leuchtearf nur vom Hersteller oder einem von ihm beauftragtem Techniker oder einer vergleichbar qualifizierten Person ersetzt werden.

So verhalten Sie sich richtig

Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit, Verschmutzung und zu starker Erwärung geschützt ist.
Seien Sie stets aufmerksam! Achten Sie immer darauf auf was Sie tun und gehen Sie stets mit Vernunft vor. Verwenden Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Machen Sie sich vor der Verwendung mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.

Vorbereitung

Benöttiges Werkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtig sich nach den individuellen Gegebenheiten vor Ort.

-Bleistift/Markierwerkzeug
-2-poliger Spannungsprüfer
- Schraubendreher
- Bohrmschine
- Bohrer (ca. 06 mm)
-Seitenschneider
- Leiter

Leuchte montieren

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuche und Anschlussbestimmungen haben.

WARNING STROMSCHLAGGEFAHR!

Entfernen Sie die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung), bevor Sie mit der Montage der Leuchte beginnen. Überprüfen Sie die Spannungsfreiheit mittels 2-poligem Spannungsprüfer.

Entfernen Sie die seitlich am Anschlussgehause 5 sightbaren Schrauben 3 und nehmen Sie den Montagewinkel 2 auf der Rückseite ab.
Markieren Sie die Bohrlocher mit Hilfe der im Montagewinkel 2 fur die Schrauben vorgesehen Langlocher.

Bohren Sie nun die Befestigungslöcher (ca. 6mm, Tiefe ca. 40mm ). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.
Fuhren Sie die Dübel 1 in die Bohrlocher ein.
Befestigen Sie den Montagewinkel 2 mit den mitgelieferten Schrauben 4 .
Öffnen Sie den Anschlusskosten 6.
Führn Sie das Netzanschlusskabel (extern) 9 durch den Schutzschlauch 8.
Drücken Sie die doppelte Isolierung des Netzanschlusskabels (extern) [9] mindestens 8 mm in den Schutzschlauch [8] hinein.
Verbinden Sie nun das Anschlusskabel der Leuchte mittels Lusterklemme mit dem Netzanschlusskabel (extern) 9.

Hinweis: Achten Sie darauf, dass Sie die einzelnen Leiter des Netzanschlusskabels (extern) jeweils richtig anschlieben: stromfuhrrender Leiter, schwarz oder braun = Symbol L, Neutral-leiter, blau = Symbol N, Schutzklasse II/□. Der Schutzleiter wird nicht angeschlossen.

Achten Sie darauf, dass der Schutzschlauch 8 Richtig am Anschlusskaten 6 sitzt.
SchlieBen Sie den Anschlusskasten 6.
Verschrauben Sie nun die Leuchte mittels der Schrauben 3 mit dem Montagewinkel 2 .
- Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzbalter im Sicherungskosten an (I-Stellung).

Ohre Leuchte ist nun betriebsbereit.

Inbetriebnahme

Modell 14117008L:

Schalten Sie die Leuchte über den Wandschalter ein bzw. aus.
Dimmen Sie die Leuchte stufenweise über den Wandschalter.

Modell 14117108L/14116902L:

Schalten Sie die Leuchte über den Wandschafter ein.

Hinweis: Beim Einsatzen, mit Hilfe des Dimmers, ist automatisch die niedrigste Dimmstufe eingestellt.

Der Dimmschalter 10 arbeitet in Stufen. Betätigen Sie den Dimmschalter 10 so oft, bis Sie die gewünschte Helligkeit erreicht haben.
Die Leuchtkraft kann über den Dimmschalter [10] nur erhöht werden. Schalten Sie die Dimmstufen einmal durch, um die Dimmung erneut zu beginnen.
Schalten Sie die Leuche aus, indem Sie den Dimmschalter 10 mehrals drücken.

Achtung! Die Leuchte befindet sich immer noch im Stand-by-Betrieb. Betätigten Sie den Wandschalter, um die Leuchte vollständig auszuschalten.

Wenn sich die Leuchte im Stand-by-Betrieb befindet, können Sie diese durch das einmalige Drücken des Dimmschalters 10 einschalten.
Wird die Leuche im eingeschalteten Zustand mit Hilfe des Wandschalters ausgeschelt, so schaltet sich diese in der zuletzt gewählten Dimmstufe wieder ein.

Alle Modelle:

Die Leuchte lassst sich nicht in der Länge verstellen.

Wartung und Reinigung

A WARNUNG! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutszalter im Sicherungskasten aus (O-Stellung).

VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN!

Lassen Sie die Leuchte vollständig abkühlen.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuche wurde hierbei Schadennehmen.
Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.
- Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskaten ein (I-Stellung).

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe/20-22: Papier und Pappe /80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Altgeräte können auch bei Einzelhändlern, die elektrische Geräte zum Verkauf anbieten, darüber gegeben werden.

Informationen

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf these Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollen sich denialnoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerätitte an die aufgeführte Service-Adresse unter Angabe folgender Modell-Nummer: 14117008L/ 14117108L/14116902L.

Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäß Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleibeile (wie z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlangert noch erneuert.

- Konformitätserklarung (€)

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller/Service

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

DEUTSCHLAND

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

FR

Kostenlose Servicenummer:

Tel.: 00800 / 27456637

IAN389531_2201

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 389531_2201) als Nachweis für den Kauf bereit.

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

GERMANY

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

FR

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

ALLEMAGNE

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

FR

Technische gegevens.. 29

Veiligheid. 29

- Technische gegevens

Lamp:

Modelnumber: 14117008L/ 14117108L/14116902L

Beschermingsklasse: II/回

Led-module:

Verlichtingsmadel: led

Nominal vermogen: 14116902L: 16,9W
14117008L: 16,8W
(4 x 4,2W)
14117108L: 19,2W
(4 x 4,8W)

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

DUITSLAND

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

FR

Gratis servicenummer:

Tel.: [phone]

IAN389531_2201

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NIEMCY

Tel.: [phone]

Faks: +49 29 61/97 12-199

E-Mail: [e-mail]

www.briloner.com

FR

Briloner Leuchten GmbH & Co. KG
Im Kissen 2
59929 Brilon
NÉMECKO

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail] www.briloner.com

FR

Servisni cislo zdarma:
Tel.: [phone]

IAN 389531_2201

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NEMECKO

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

FR

Bezplatné servisiné cislo:

Tel.: [phone]

IAN 389531_2201

Pre věsétky otázky majte pripravenýPokladničné doklad a cislo vyrobku (IAN 389531_2201) ako dōkaz o kúpe.

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

ALEMANIA

Tel.: [phone]

Fax: [phone]

Correo

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

TYSKLAND

TIF.: +49 29 61/97 12-800

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

FR

Gratis service-nummer:

Tel.: [phone]

IAN389531_2201

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

GERMANIA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

FR

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NÉMETORSZÁG

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

FR

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NEMCIJA

Tel.: [phone]

Faks: +49 29 61/97 12-199

E-posta: [e-mail]

www.briloner.com

FR

Briloner Leuchten GmbH & Co. KG

Im Kissen 2,

59929 Brilon

NEMCIJA

Servisna telefonska stevilk: 00386 (0) 80 70 60

Garancijski list
