Type de produit	Tondeuse à gazon thermique
Marque	JONSERED
Modèle	LM 2146 M
Catégorie	Tronçonneuse (notice de tondeuse)
Alimentation	Essence sans plomb
Type de moteur	4 temps
Huile moteur recommandée	SAE 30
Réglage de hauteur de coupe	Roues à cran, plusieurs positions
Système de démarrage	Lanceur à rappel avec poire d’amorçage
Frein moteur	Étrier de sécurité sur guidon
Commande des gaz	Présente sur certains modèles
Largeur de coupe	Non précisée
Capacité du réservoir	Non précisée
Poids	Non précisé
Dimensions	Non précisées
Entretien	Vidange huile toutes les 25 h, filtre à air lavable, lame à aiguiser
Nettoyage	Rincer ou brosser après usage
Sécurité	Frein moteur, arceau, protection anti-projections
Pièces détachées	Lame, bougie, filtre à air, boulons
Réparabilité	Par centre agréé
Garantie	Moteur garanti par fabricant

FOIRE AUX QUESTIONS - LM 2146 M JONSERED

Comment démarrer le moteur à froid ?

Placez la tondeuse sur une surface plane. Assurez-vous que le réservoir contient de l'essence sans plomb. Branchez le fil de bougie. Mettez la commande des gaz sur rapide (si présente). Pressez fermement la poire d’amorçage 3 fois. Tirez l’étrier du frein moteur vers le mancheron et maintenez-le. Tirez rapidement la poignée de démarrage vers le haut.

Comment régler la hauteur de coupe ?

Débranchez le fil de bougie. Tirez la roue hors du cran et placez-la dans la position souhaitée. Assurez-vous que les deux roues sont réglées à la même hauteur.

Quelle huile moteur utiliser et comment vérifier le niveau ?

Utilisez une huile SAE 30 de bonne qualité pour moteur 4 temps. Vérifiez le niveau toutes les 5 heures : dévissez la jauge, essuyez-la, replongez-la sans visser, puis retirez-la pour lire le niveau. Le niveau doit être à FULL.

Comment remplacer l'huile moteur ?

Faites chauffer le moteur (tiede, pas chaud). Débranchez le fil de bougie. Dévissez la jauge et ouvrez le bouchon de vidange au fond du carter. Laissez couler l’huile usée. Revissez le bouchon et remplissez avec de l’huile SAE 30 jusqu’au niveau FULL. Remettez la jauge.

À quelle fréquence faut-il changer la lame ?

Changez la lame toutes les 50 heures d’utilisation ou au moins tous les 2 ans, même si elle semble en bon état. Si elle est fissurée ou endommagée, remplacez-la immédiatement.

Que faire si la tondeuse vibre excessivement ?

Arrêtez immédiatement le moteur et débranchez le fil de bougie. Vérifiez que la lame est correctement montée et serrée. Si la lame est usée, remplacez-la. Si les vibrations persistent, tournez la lame de 180° puis resserrez le boulon. Si le problème continue, contactez un centre agréé.

Comment nettoyer le filtre à air ?

Débranchez le fil de bougie. Dévissez le couvercle du filtre à air et sortez le bloc filtre. Lavez l’élément en mousse dans de l’eau savonneuse, rincez et essorez dans un chiffon propre. Ajoutez 2-3 cuillères à soupe d’huile SAE 30 et répartissez bien. Remettez en place.

Le moteur ne démarre pas, que vérifier ?

Vérifiez que l’arceau de sécurité est en position de départ. Assurez-vous qu’il y a assez de carburant et que le trou de ventilation du bouchon n’est pas bouché. Retirez et séchez la bougie. Si l’essence est vieille, remplacez-la. Vérifiez que le boulon de lame est bien serré. Si rien ne marche, contactez un centre agréé.

Comment entreposer la tondeuse pour l'hiver ?

Videz le réservoir d’essence et l’huile. Nettoyez soigneusement la tondeuse. Débranchez le fil de bougie. Rangez-la dans un local frais et sec, à l’abri des intempéries. Laissez le moteur refroidir avant de la ranger pour éviter tout risque d’incendie.

Peut-on utiliser la tondeuse en pente ?

Oui, mais avec précaution. Ne l’utilisez pas sur des pentes de plus de 10° (estimation). Tondez perpendiculairement à la pente, jamais de haut en bas. Portez des chaussures antidérapantes. Évitez les pentes raides et les talus.

MODE D'EMPLOI LM 2146 M JONSERED

Manuel de l'utilisateur

Lire attentivement le manuel de l'utilisateur et veiller à bien comprendre son contenu avant d'utiliser la tondeuse.

1. Etrier du frein moteur
2. Mancheron partie supérieure
3. Mancheron partie inférieure
4. Démarreur
5. Huile
6. Manuel d'utilisation
7. Plaque d'identification
8. Etiquette d'avertissement
9. Commande des Gaz (Si montée)

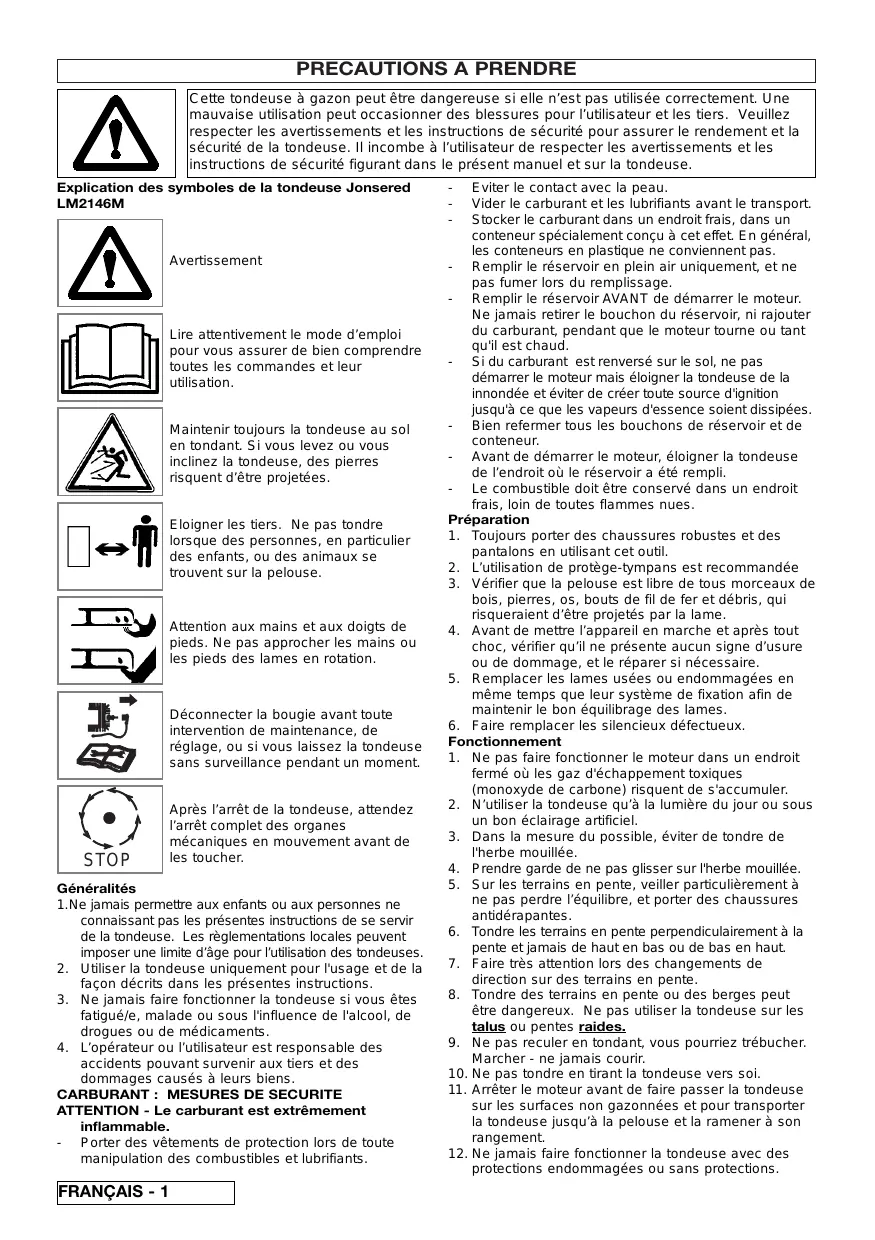

Cette tondeuse à gazon peut être dangereuse si elle n'est pas utilisée correctement. Une mauvaise utilisation peut occasionner des blessures pour l'utilisateur et les tiers. Veuillez respecter les avertissements et les instructions de sécurité pour assurer le rendement et la sécurité de la tondeuse. Il incombe à l'utilisateur de respecter les avertissements et les instructions de sécurité figurant dans le présent manuel et sur la tondeuse.

Avertissement

Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.

Maintenir toujours la tondeuse au sol en tantant. Si vous levez ou vous inclinez la tondeuse, des pierres risquent d’être projetées.

Éloigner les tiers. Ne pas tondre lorsque des personnes, en particulier des enfants, ou des animaux se trouvent sur la pelouse.

Attention aux mains et aux doigts de pieds. Ne pas approcher les mains ou les pieds des lames en rotation.

Déconnecter la bougie avant toute intervention de maintenance, de réglage, ou si vous laissez la tondeuse sans surveillance pendant un moment.

Après l'arrêt de la tondeuse, attendez l'arrêt complet des organes mécaniques en mouvement avant de les toucher.

Généralités

1. Ne jamais permettre aux enfants ou aux personnes ne connaissant pas les général
2. Utiliser la tondeuse uniquement pour l'usage et de la façon décrites dans les générées instructions.
3. Ne jamais faire fonctionner la tondeuse si vous êtes fatigué/e, malade ou sous l'influence de l'alcool, de drogues ou de médicaments.
4. L'opérateur ou l'utilisateur est responsable des accidents pouvant survenir aux tiers et des dommages causés à leurs biens.

Attention - le carburant est extrêmement inflammable.

• Porter des vêtements de protection lors de toute manipulation des combustibles et lubrifiants.
• Eviter le contact avec la peau. Vider le carburant et les lubrifiants avant le transport.
• Stocker le carburant dans un endroit frais, dans un conteneur spécialement conçu à cet effet. En général, les conteneurs en plastique ne conviennent pas.
• Remplir le réservoir en plein air uniquement, et ne pas fumer lors du remplissage.
• Remplir le réservoir AVANT de démarrer le moteur. Ne jamais retirer le bouchon du réservoir, ni rajouter du carburant, pendant que le moteur tourne ou tant qu'il est chaud.
• Si du carburant est renversé sur le sol, ne pas démarrer le moteur mais éloigner la tondeuse de la zone inondée et éviter de créer toute source d'ignition jusqu'à ce que les vapeurs d'essence soient dissipées.
• Bien refermer tous les bouchons de réservoir et de contenant.
• Avant de démarrer le moteur, éloigner la tondeuse de l'endroit où le réservoir a été rempli.
• Le combustible doit être conservé dans un endroit frais, loin de toutes flammes nues.

Préparation

1. Toujours porter des chaussures robustes et des pantalons en utilisant cet outil.
2. L'utilisation de protège-tympans est recommandée
3. Vérifier que la pelleuse est libre de tous morceaux de bois, pierres, os, bouts de fil de fer et débris, qui risqueraient d'être projetés par la lame.
4. Avant de mettre l'appareil en marche et après tout usage, vérifier qu'il ne présente aucun signe d'usure ou de dommage, et le réparer si nécessaire.
5. Remplacer les lames usées ou endommagées en même temps que leur système de fixation afin de maintenir le bon équilibrage des lames.
6. Faire remplacer les silencieux défectueux.

Fonctionnement

1. Ne pas faire fonctionner le moteur dans un endroit fermé où les gaz d'échappement toxiques (monoxyde de carbone) risquent de s'accumuler.
2. N'utiliser la tondeuse qu'à la lumière du jour ou sous un bon éclairage artificiel.
3. Dans la mesure du possible, éviter de tondre de l'herbe mouillée.
4. Prendre garde de ne pas glisser sur l'herbe mouillée.
5. Sur les terrains en pente, veiller particulièrement à ne pas perdre l'équilibre, et porter des chaussures antidérapantes.
6. Tondre les terrains en pente perpendiculairement à la pente et jamais de haut en bas ou de bas en haut.
7. Faire très attention lors des changements de direction sur des terrains en pente.
8. Tondre des terrains en pente ou des berges peut être dangereux. Ne pas utiliser la tondeuse sur les talus ou pentes raides.
9. Ne pas reculer en tendant, vous pourriez trébucher. Marcher — ne jamais courir.
10. Ne pas tondre en tirant la tondeuse vers soi.
11. Arrête le moteur avant de faire passer la tondeuse sur les surfaces non gazonnées et pour transporter la tondeuse jusqu'à la pelouse et la ramener à son rangement.
12. Ne jamais faire fonctionner la tondeuse avec des protections endommagées ou sans protections.

Precautions a prendre

1. Ne pas faire fonctionner le moteur à un régime trop élevé, et ne pas modifier les réglages du régulateur. Une vitesse excessive est dangereuse et réduit la longévité de la tondeuse.
2. Avant de démarrer le moteur :- si modèle avec frein moteur : actionner l'arceau frein moteur : s'assurer que la lame est bien débrayée.
3. Toujours tenir les mains et les pieds éloignes de l'utilde coupe, et surtout en mettant le moteur en marche.
4. Ne pas incliner la tondeuse pendant le démarrage.
5. Ne jamais soulever ou porter une tondeuse lorsque le moteur est en fonctionnement.
6. Le fil de la bougie peut être chaud, le manipuler avec précaution.0
7. Ne tenter aucune intervention de maintenance sur la tondeuse tant que le moteur est chaud.
8. Arrêter le moteur, et attendre que la lame s'arrête de tourner.
9. avant de laisser la tondeuse sans surveillance.
10. Lâcher la poignée de présence de l'opérateur pour stopper le moteur, attendre que la lame arrête de tourner, déconnecter le câble de la bougie et attendre que le moteur refroidisse.
11. avant de remplir le réservoir;
12. avant de dégager une obstruction;
13. avant d'inspecter, de nettoyer ou d'entretenir la tondeuse;
14. Si l'on heute un objet. Ne pas redémarrez la tondeuse tant que l'on n'est pas certain/e que la tondeuse, dans son ensemble, peut fonctionner en toute sécurité.
15. Si la tondeuse se met à vibrer de manière excessive. Effectuer une vérification immédiate. Des vibrations excessives peuvent être cause d'accidents.

Entretien et entreprises

1. Pour assurer des conditions de sécurité optimales de fonctionnement, veiller à ce que tous les boulons, écrous et vis soient toujours bien serrés.
2. Pour assurer la sécurité, remplacer les pièces usées ou endommagées.
3. Pour remplacer la lame, le boulon de lame, les rondelles et la turbine, utiliser uniquement les pièces spécifiques pour cette tondeuse.
4. Ne jamais entreposer la tondeuse avec du carburant dans le réservoir à l'intérieur d'un bâtiment ou les vapeurs pourraient atteindre une flamme nue ou une étincelle.
5. Laisser le moteur refroidir avant d'entreposer la tondeuse dans un endroit fermé.
6. Pour réduire les risques d'incendie, débarrasser le moteur, le silencieux, le compartiment de la batterie et la zone d'entreposage du carburant, de tous déchets d'herbe, de feuilles ou de graisse.
7. Si le réservoir de carburant doit être vidangé, le faire en plein air.
8. Pendant les interventions de réglage, prendre soin de ne pas se coincer les doigts entre les lames en rotation et les pièces fixes de la machine.

Instructions de montage

1. Fixer le mancheron inférieur aux supports. (A)
2. Ajustez le guidon inférieur de sorte que les extrémités s'adaptent aux fixations prévues à cet effet, des deux côtés de la tondeuse.
3. Enfoncer les chevilles de plastique de chaque côté. (C)
4. Fixer le mancheron supérieur. Attention: rondelle entre écrou et mancheron. (D)

MONTER Les deux ARRETS de GUIDON avant toute utilisation

1. Vous trouverez 2 arrêts dans l'emballage, l'un marqué H et l'autre V.
2. Pour verrouiller le guidon en une position donnée, attacher les arrêts comme indiqué sur le schéma (E).
3. Monter l'arrêt H du côté droit et l'arrêt V du côté gauche.

Lanceur à retard automatique

1. Déconnecter le fil de bougie.

L'arceau de sécurité du guidon, avant de tirer sur la corde du lanceur

1. Tirer l'arceau de sécurité pour libérer le frein du moteur.(F)
2. Tirer à fond sur la corde du lanceur.
3. Replacer la corde du lanceur dans le support de la poignée de lancement. (G).

Remplissage d'huile

1. Verser environ d'huile dans le moteur. Le flacon joint contient la quantité d'huile nécessaire, SAE 30.

Réglage de la hauteur de coupe

1. Débrancher le fil de bougie avant entretien.
2. Tirer la roue hors du cran et placer en position choisie. (H1) & (H2)

Huile

1. Vérifier régulièrement le niveau d'huile et au minimum toutes les 5 heures de fonctionnement.
2. Ajouter de l'huile si nécessaire pour que le niveau reste toujours au niveau FULL (plein) de la jauge.
3. Utiliser une huile pour moteur à quatre temps SAE 30 de bonne qualité.
4. Pour faire le plein d'huile : (J) a. Déposer le bouchon du réservoir d'huile. b. Remplir jusqu'à ce que le niveau FULL de la jauge soit atteint.
5. Remplacer l'huile après les 5 premières heures de fonctionnement et ensuite toutes les 25 heures d'utilisation.
6. Remplacer toujours l'huile lorsque le moteur est tiède - mais pas chaud - Ne jamais intervenir sur un moteur chaud.

2. NE JAMAIS utiliser d'essence au PLOMB

1. Utiliser de l'essence sans plomb ordinaire fraîche.
2. Ne pas faire le plein lorsque le moteur est chaud.
3. Ne pas faire le plein tout en fumant.
4. Ne pas faire le plein lorsque le moteur tourne.
5. Pour éviter d'introduire des saletés dans le circuit de carburant, essuyer toute trace d'herbe ou de graisse du bouchon du réservoir avant de le dévisser.
6. Il est recommandé de faire le plein avec un entonnoir muni d'un contrôle.
7. Essuyer tout déversement accidentel avant de faire démarrer le moteur.

Demarrage et ARRET

1. Placer la tondeuse sur une surface plane. ATTENTION: ni graviers, ni gravillons. Remplir le réservoir d'essence sans plomb, pas de mélange huile-essence. (K)
2. Ne pas faire le plein quand le moteur est en marche. En cas d'éclaboussures d'essence, rincer au jet d'eau. Ne pas faire couler directement sur le moteur.
3. Brancher le fil de bougie.

Commande des gaz (si montée)

Mettre la commande de gaz sur RAPIDE ^+ avant de démarrer. (L) 1. Mise en marche du moteur froid

Pressez fermement la poire d’amorcage 3 fois avant de démarrer le moteur à froid. (De même, lorsque le moteur est tombé en panne d’essence, faites le plein de carburant et pressez la poire d’amorcage 3 fois). (M)

1. Mise en marche du moteur chaud

NOTE: En général, il n'est pas nécessaire d'amorcer pour redémarrer un moteur chaud. En revanche, par temps froid, (13^ ou moins) il peut s'avérer nécessaire de répéter l'amorcage.

1. Tirer l'étrier du frein moteur jusqu'au mancheron supérieur avant de mettre le moteur en marche. L'étrier du frein moteur doit être maintenu dans cette position pour permettre au moteur de continuer à tourner. (N)
2. Si vous relâchez l'étrier du frein moteur, celui-ci s'arrêtera dans les 3 secondes.
3. Lancer le moteur en tirant rapidement la poignée de démarrage vers le haut. (P)
4. Arrêt du moteur

Relâchez l'étrier du frein moteur.

Fonctionnement

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse. Il pourrait se produire des problèmes avec la graissage du moteur.(Q)

Avant de commencer à tondre, il faut débarrasser la pelouse des branches, des jouets, des pierres etc., qui pourrait s'y trouver.

Veiller à ce que la lame ne rencontre pas de corps étrangers tels que pierres, racines, etc., ce qui risquerait de fausser l'axe de moteur.

Au cours de la période de croissance intensive, couper l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, en particulier en période de sécheresse.(S)

Tondre la première fois avec la tondeuse réglée sur une position haute de coupe.

Vérifier le résultat et abaisser ensuite la hauteur souhaitée. Si l'herbe est très haute, passer la tondeuse lentement, éventuellement, la passer deux fois.

Entretien

Toujours débrancher le fil de bougie avant réparation nettoyage entretien.

Après 5 heures d'utilisation, resserrer vis et écrous. Vérifier l'huile.

Lorsque la tondeuse est inclinée sur le côté, il faut que la bougie occupe la position la plus élevée. Régulièrement

1. Débarrasser la tondeuse de tous les restes d'herbe, de feuillage etc. en la rincant ou en la brossant. (T)
2. Vérifier l'huile.

Toujours manipuler la lame avec soin - ses bords tranchants peuvent blesser. PORTER DES GANTS.

Changer la lame toutes les 50 heures d'utilisation ou au moins une fois tous les 2 ans, quel que soit son état.

Si la lame est fissurée ou endommagée, la remplacer par une lame neuve.

1. Aiguisage et équilibrage de la lame. Débrancher le fil de bougie. La démonter et la donner à aiguiser une station-service. Bien resserrer la vis après remontage. Moment de torsion: 35-40 Nm. (V)
2. Vidanger l'huile chaque saison ou bien toutes les 25 heures de service. Faire chauffer le moteur, débrancher le fil de bougie, dévisser la jauge, ouvrir le bouchon du fond et faire couler l'huile. Revisser le bouchon et faire le plein d'huile, SAE 30. (W)
3. Le câble du frein moteur doit toujours être réglé pour arrêter le moteur dans les 3 secondes. PRUDENCE! Pour le réglage s'adresser à un concessionnaire/agréé.(X)
4. Démontage du filtre à air. Dévisser, enlever le couvercle et sortir le bloc filtre.(Z1 & Z2)
5. Laver l'objet en mousse "Oil Foam" dans de l'eau additionnée de détergent liquide. Sécher l'objet en le pressant dans un chiffon propre. Ajouter 2-3 cuillères à soupe d'huile, bien répartir sur le filtre.

Transport

Débrancher le fil de bougie. Dégager le fil/cable du mancheron avant de plier avec précautions. Eviter d'endommager le fil/le cable. Vider le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile.

Révision

En cas de commande de pièces détachées, indiquer le numéro de production de la tondeuse. Avant révision, toujours contrôler le niveau d'huile.

1. Remplacer la lame, les boulons, les écrous et les vis si nécessaire.
2. Nettoyer la tondeuse à fond.
3. Demander au Centre après-Vente de nettoyer le filtre à air et d'effectuer toute intervention de maintenance ou de réparation nécessaire.
4. Vidanger l'huile et l'essence.

Remisage de la tondeuse

1. Ne pas remiser la tondeuse dès la fin d'une tonte.
2. Attendez que le moteur refroidisse pour éviter tout risque d'incendie.
3. Nettoyer la tondeuse.
4. Remettre la tondeuse dans un local frais et sec où elle sera à l'abri de tout dégât.

Recommandations pour les révisions

Cet appareil n'est identifié que par une plaque de qualité de produit, argentée et noire.

Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.

Programme de maintenance du moteur

Respecter les intervalles d'heures ou de calendrier, si la tondeuse est peu utilisée. Effectuer ces opérations plus fréquemment si la tondeuse est utilisée dans des conditions difficiles.

Cinq premières heures - Changer l'huile.

Toutes les 5 heures ou tous les jours - Vérifier le niveau d'huile. Nettoyer la protection pour les doigts.

Nettoyer autour du silencieux d'échappement.

Toutes les 25 heures ou chaque saison -

Remplacer l'huile si la tondeuse est utilisée sous de fortes charges ou si la température ambiante est élevée. Nettoyer le filtre à air.

Toutes les 50 heures ou chaque saison -

Remplacer l'huile. Inspecter le pare-étincelles si la tondeuse en est équipée.

Toutes les 100 heures ou chaque saison - Nettoyer le circuit de refroidissement*. Changer la bougie.

• Nettoyer plus souvent la tondeuse si elle est utilisée dans des conditions poussiéreuses, lorsque des particules sont en suspension dans l'air ou après une longue utilisation dans de l'herbe haute et sèche.

Entretien du moteur et garantie

Le moteur qui équipe la tondeuse est garanti par son fabricant.

Le moteur ne démarre pas

1. S'assurer que l'arceau de sécurité est en position de départ
2. Vérifie qu'il y a suffisamment de carburant dans le réseau et que le trou de ventilation du bouchon est bien dégagé.
3. Retirer et sécher la bougie.
4. L'essence peut être trop vieille, la changer. Une fois l'essence changée, il peut se passer un certain temps avant que l'essence neuve passée à travers le filtre.
5. Vérifier que le boulon de lame est serré. Un boulon desserré peut causer des difficultés au démarrage.
6. Si le moteur ne démarre toujours pas, déconnecter immédiatement le fil de bougie.

7. CONTACTER LA STATION SERVICE AGREE. Manque de puissance et/ou surchauffe du moteur

1. Déconnecter le fil de bougie et laisser le moteur refroidir.
2. Enlever les brins d'herbe et les débris accumulés autour du moteur et des admissions d'air, et sous le carter (y compris le canal d'éjection et le ventilateur).
3. Nettoyer le filtre à air (Demander à la station service agréée de nettoyer à fond le filtre à air).
4. L'essence peut être trop vieille, la changer. Une fois l'essence changée, il peut se passer un certain temps avant que l'essence neuve passe à travers le filtre.
5. Si le moteur manque toujours de puissance, et/ou surchauffe, déconnecter immédiatement le fil de bougie.
6. CONTACTER LA STATION SERVICE AGREE.

1. Déconnecter le fil de bougie.
2. Vérifier que la lame est montée correctement.
3. Si la lame est usée ou abimée, la remplacer par une neue.
4. Si les vibrations persistent, tourner la lame sur : desserrer d'abord le boulon de lame, faire tourner la lame puis reserrer le boulon.
5. Si les vibrations persistent, déconnecter immédiatement le fil de bougie.
6. CONTACTER LA STATION SERVICE AGREE.

Informations concernant l'environnement

Les articles Electrolux Outdoor Products sont fabriqués conformément à un Système de Gestion de l'Environnement (ISO 14001) qui utilise, autant que possible, des composants fabriqués dans le respect de l'environnement, conformément aux procédures de l'entreprise, et ayant le potentiel d'être recyclés à la fin de leur vie utile.

L'emballage est recyclable et les composants en plastique sont identifiés (dans la mesure du possible) pour leur permettre d'être recyclés selon leur catégorie. - Prendre l'environnement en considération lors de la mise au rebut du produit à la fin de sa vie utile. - Si nécessaire, consulter les services municipaux pour toute information concernant la mise au rebut.

Mise au rebut des combustibles et lubrifiants

• Porter des vêtements de protection lors de toute manipulation des combustibles et lubrifiants.
• Éviter le contact avec la peau.
• Vider le carburant et les lubrifiants avant le transport.
• Consulter les services municipaux pour toute information concernant le centre de recyclage et mise au rebut le plus proche.

Ne PAS jeter les combustibles et lubrifiants avec les ordures ménagères.

Les déchets de lubrifiants sont dangereux et doivent être mis au rebut uniquement dans un centre agré.

NE PAS jeter les déchets de combustibles et lubrifiants dans l'eau.

NE PAS incinérer.
