BRUKSANVISNING LM 2146 M JONSERED

• Neem contact op met de gemeentelijke autoriteit voor informatie over het dichtstbijzijnde recycling/verwerkingsstation. Gooi brandstoffen en oliën NIET weg met het huishoudelijk afval. Afgewerkte brandstoffen of oliën zijn schadelijk voor het milieu en dienen te worden verwerkt via de erkende recyclingfaciliteiten. Gooi afgewerkte brandstoffen of oliën NIET weg in water. NIET verbranden. NEDERLANDS - 4 SIKKERHETSREGLER Hvis denne gressklipperen ikke blir brukt riktig, kan den være farlig! Gressklipperen kan forårsake alvorlig skade på brukeren og andre, advarslene og sikkerhetsanvisningene må følges slik at det sørges for rimelig sikkerhet og effektivitet når gressklipperen er i bruk. Brukeren er ansvarlig for å følge advarslene og sikkerhetsanvisningene i denne håndboken og på gressklipperen. Forklaring av symbolene på din Jonsered LM2146M Advarsel Les bruksanvisningen nøye for å være sikker på at du er kjent med samtlige betjeningsknapper og hvordan de virker. Gressklipperen må holdes på bakken hele tiden mens du klipper. Hvis gressklipperen vippes eller løftes, kan det gjøre at steiner slenges ut. Hold tilskuere unna. Ikke klipp mens andre, særlig barn eller dyr, oppholder seg i området der du klipper. Vær forsiktig så ikke tær eller hender kuttes av. Hold hender og føtter unna den roterende kniven. Kople fra tennpluggen før du gjør forsøk på noe vedlikehold, rengjøring eller justeringer, eller hvis du lar gressklipperen være uten tilsyn, selv for en kort stund. STOP Kniven forsetter å rotere en kort stund etter at maskinen er slått av. Vent til samtlige av maskinens deler har stoppet helt før du berører dem. Generelt

1. La aldri barn eller personer som ikke er kjent med disse

anvisningene, bruke gressklipperen. Lokalt regelverk kan sette aldersgrense for bruk av gressklipperen.

2. Gressklipperen må kun brukes på den måten og til

de oppgavene som står beskrevet i anvisningene.

3. Bruk aldri gressklipperen når du er trett, syk eller

påvirket av alkohol, medikamenter eller medisiner.

4. Brukeren er ansvarlig for ulykker eller fare som

andre personer eller deres eiendom utsettes for. Sikkerhet med hensyn til drivstoff ADVARSEL - Bensin er meget ildsfarlig. - Bruk beskyttelsesklær når du håndterer drivstoff og smøremidler. - Unngå kontakt med huden. - Fjern (Tapp ut) bensin og motorolje før du transporterer produktet. - Bensin skal oppbevares kjølig og i beholder som er godkjent for dette NORSK - 1

Det anbefales å bruke bensinkanne med helletut, da unngår man søl og rusk på tanken. A. Klipperen er utstyrt med en 4-takts motor som går på ren bensin, ikke oljeblanding - Det er intet krav til oktantall eller bly-innhold, men det anbefales 95-blyfri bensin B. Miljøtilpasset 4-takts bensin kan brukes, selges hos faghandlere for skog og hage produkter. Fordelen med miljøbensin er meget liten forurensing og at den kan lagres flere år. - Bensin skal kun fylles opp utendørs og det må ikke røykes mens det tankes - Tørk skitt og gressrester av tanklokket før det skrues av, dette for å forhindre at man får rusk i bensintanken - Bensin må fylles FØR klipperen startes. Varmkjørt motor bør stå og kjølne 4-5 min. før bensinlokket tas av og ny bensin fylles på - Hvis det søles bensin under fylling må det ikke gjøres forsøk på å starte klipperen før maskinen er flyttet bort fra der det ble sølt, og det må sørges for at det ikke oppstår muligheter for tenning før bensinen har fordampet - Gammel bensin som er igjen fra sesongen før, eller drivstoff som har vært under oppbevaring over lang tid, bør ikke brukes. Unntak er miljøtilpasset bensin - Samtlige lokk på bensintank og beholdere må settes forsvarlig på plass igjen - Bensin bør oppbevares kjølig og unna åpen ild - Forgasseren er forhåndsinnstilt og produsert uten justerbare dyser for å tilfredstille dagens krav til utslipp - Bensin bør oppbevares kjølig, unna åpen ild. Forberedelse

1. Ha alltid solide sko og langbukser på når du bruker

2. Det anbefales ä bruke hørselvern.

3. Sørg for at det ikke ligger pinner, stener, ben, ståltråd og

avfall på plenen; de kan bli kastet omkring av kniven.

4. Før du bruker maskinen, og etter et eventuelt sammenstøt

eller kollisjon, kontroller at det ikke finnes tegn på slitasje eller skade og reparer etter som det er nødvendig.

5. Skift ut kniver som er slitt eller skadet, sammen med

festeanordningene som hele sett for å beholde balansen.

6. Sørg for at defekte lyddempere blir byttet ut.

1. La ikke motoren gå i et lukket rom hvor eksos

2. Gressklipperen må kun brukes i dagslys eller god

3. Unngå bruk av gressklipperen i vått gress, hvor det er mulig.

4. Vær forsiktig i vått gress, du kan miste fotfestet.

5. Vær ekstra påpasselig med fotfestet i

bakkehellinger, bruk sko som ikke sklir.

6. Klipp på tvers i bakker, aldri opp og ned.

7. Vær ekstra forsiktig når du skifter retning i bakker.

8. Gressklipping i skråninger og bakker kan være farlig.

Du må ikke klippe i skråninger eller bratte bakker.

9. Ikke gå baklengs mens du klipper, du kan snuble.

Du må kun gå, aldri løpe.

10. Klipp aldri gresset ved å trekke gressklipperen mot deg.

11. Slå av motoren før gressklipperen skyves over

andre underlag enn gress og når gressklipperen transporteres til og fra området som skal klippes.

12. Bruk aldri gressklipperen med deksler som er

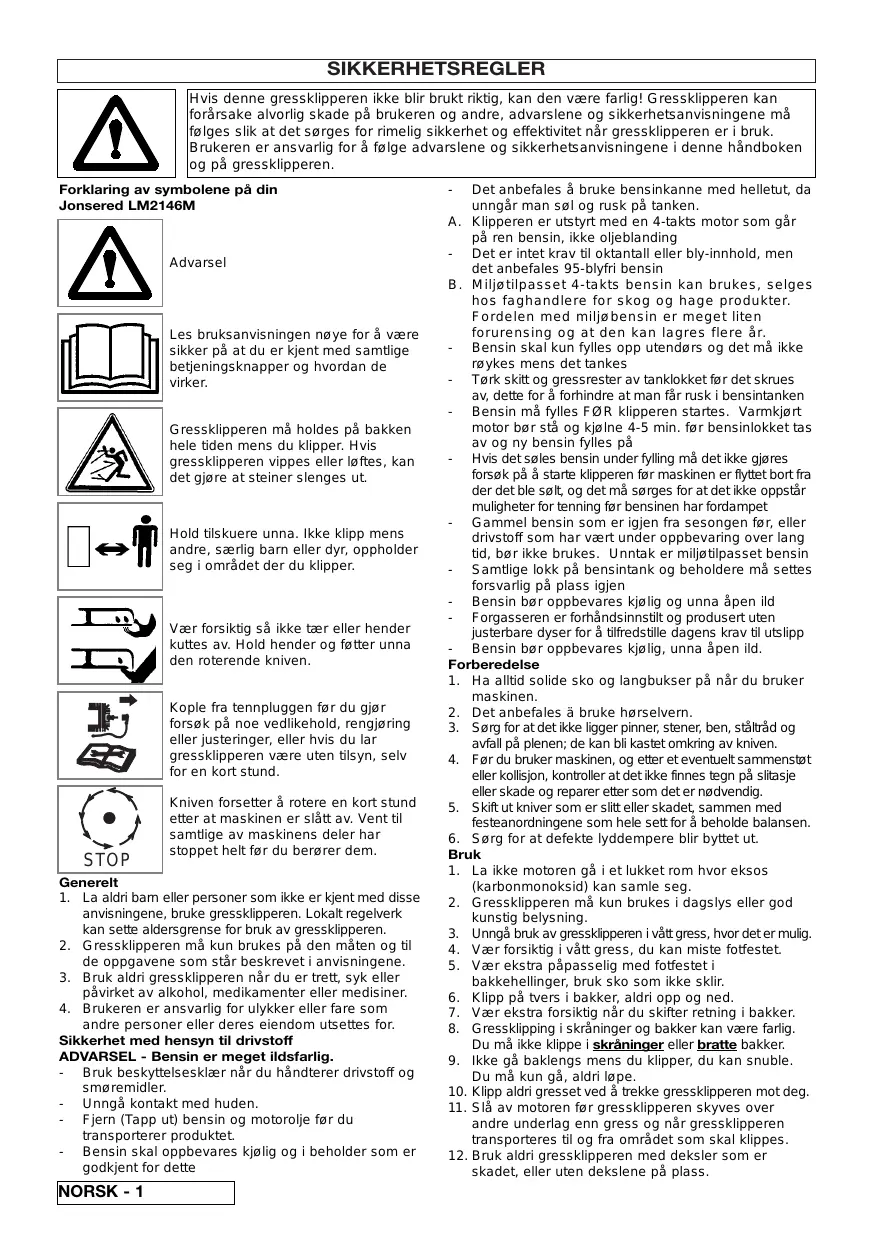

skadet, eller uten dekslene på plass. SIKKERHETSREGLER

13. Ikke rus motoren eller endre regulatorinnstillingen.

For høy fart er farlig og reduserer gressklipperens levetid.

19. Gjør ikke noe forsøk på vedlikehold av

20. Slå av motoren og vent til kniven har stoppet:- før du lar gressklipperen være uten tilsyn, uansett

21. Slipp OPC (operatørens kontrollspak) for å stoppe

hvis gressklipperen begynner å vibrere unormalt. Kontroller øyeblikkelig. Overdreven vibrasjon kan føre til skade. Vedlikehold og oppbevaring

1. Hold alle muttere, bolter og skruer godt trukket til

for å være sikker på at gressklipperen er i forsvarlig driftsmessig stand.

2. For din sikkerhets skyld skift ut deler som er slitt

3. Bruk kun ny kniv, knivbolt, avstandsstykke og

viftehjul som er spesifisert for dette produktet.

4. Gressklipperen må aldri oppbevares med bensin

på tanken inni en bygning hvor bensindamp kan nå åpen ild eller en gnist.

5. La motoren bli avkjølt før maskinen settes bort i et

7. Hvis bensintanken må tømmes, må dette gjøres

8. Vær forsiktig når du justerer gressklipperen, slik at

ikke fingrene blir sittende fast mellom bevegelige kniver og de faste delene av maskinen. MONTERINGSANVISNING

1. Plasser nedre håndtak i håndtakfestene. (A)

2. Monter det nedre håndtaket slik at endene sitter

ordentlig i sporene på hver side av klipperen.(B)

3. Press inn plastpluggene på begge sider.(C)

2. For å fastlåse håndtaket i en bestemt stilling skal

stopperne festes som vist i illustrasjon (E).

3. Plasser -H- på høyre side og -V- på venstre side.

1. Kople fra innpluggledningen.

Du må frigjøre bremsen ved å trekke operatørens kontrollspak (OPC) til håndtaket før du drar ut startsnoren.

2. Trekk operatørens kontrollspak (Operator Presence

Control) for å frigjøre bremsen på motoren.(F)

3. Trekk startsnoren helt ut.

4. Før startsnoren inn i festet for startsnoren som er

montert på håndtaket (G). Oljepåfylling

1. Fyll olje på motoren. Flaske med nødvendig

oljemengde følger klipperen, SAE 30. INNSTILLING

1. Ta av pluggledningen før innstilling av

2. Trekk hjulet ut av hakket og flytt til ønsket

1. Kontroller oljenivået av og til og hver gang

motoren har gått i til sammen 5 timer.

2. Etterfyll med olje etter som det er nødvendig for å

holde nivået på FULL merket på peilestaven.

3. Bruk SAE 30 firetakts olje av god kvalitet.

4. Slik fyller du på olje: (J)

a. Ta av oljelokket. b. Fyll opp til FULL merket på peilestaven.

• Skift olje første gang etter 5 timers drift, deretter etter 25 timers drift.

5. Oljen må alltid skiftes mens motoren er varm men ikke så varm at du brenner deg - vedlikehold

Bruk av blybensin vil få eksosen til å ryke og vil gjøre uopprettelig skade på motorer med katalysator.

4. Du må ikke røyke mens du tanker

5. Du må ikke tanke mens motoren er i gang.

6. For å unngå å få rusk i bensinsystemet tørk bort

alt gress og skitt fra bensinlokket før du skrur det av.

7. Det anbefales at du tanker gjennom en trakt med

Gasskontroll (hvis klipperen er utstyrt med dette) Sett gass-kontrollen i FAST ‘+’stilling før du starter. (L)

1. Start av kald motor

Trykk inn pumpeblæren ordentlig 3 ganger innen starting av kald motor. (Om motoren har stanset på grunn av bensinmangel, fyll på bensin og trykk inn pumpeblæren 3 ganger). (M)

2. Start av varm motor

OBS: Priming er vanligvis ikke nødvendig når en skal starte varm motor. I kaldt vær (13 grader eller under) kan det imidlertid være behov for gjentatt priming.

3. Trekk motorbremsbøylen inntil øvre håndtak før

motoren startes. Motorbremsbøylen må holdes i posisjon for at motoren skal holdes i gang. (N)

4. Slippes motorbremsbøylen stopper motoren

5. Start motoren ved å dra raskt i starthåndtaket.

Slipp motorbremsbøylen. BRUK Klipperen bør ikke brukes i terreng som heller mer enn 30o . Problemer med motorens smøring kan da oppstå. (Q) Før klippingen starter bør grener, leker, steiner osv. fjernes fra plenen.(R) Unngå at kniven støter mot fremmedlegemer som stener, røtter o.l. da dette kan føre til at motorakselen krokes. Ved sterk vekst klipp 2 ganger pr. uke. Klipp aldri mer enn 1/3 av gressets lengde, spesielt i tørre perioder. (S) Klipp første gang med stor klippehøyde Kontroller resultatet og senk til ønsket høyde. Er gresset ekstra langt, kjør sakte, evt. klipp to ganger. VEDLIKEHOLD Ta alltid av pluggledningen før reparasjon, regjøring eller vedlikeholdsarbeide. Etter 5 timer, trekk til skruer og muttere. Sjekk oljen. Når klipperen tippes på siden må tennpluggen være høyeste punkt. Regelmessig

1. Spyl eller børst bort alt gress, løv e.l. fra

Vær alltid forsiktig når du håndterer kniven skarpe kanter kan forårsake skade. BRUK HANSKER Skift ut metallkniven etter 50 timers drift eller annethvert år, avhengig av hva som er oftest uansett forfatning. Hvis kniven er sprukket eller skadet, må den skiftes ut med en ny.

1. Sliping og balansering av kniven. Ta av

pluggledningen. Skru av kniven og lever den til sliping og balansering på et serviceverksted. Trekk skruen ordentlig til ved montering. Tiltrekkingsmoment: 35–40 Nm.(V)

2. Bytt olje hver sesong eller etter 25 timer.

Varmkjør motoren, ta av pluggledningen, skru ut peilepinnen, åpne bunnpluggen og la oljen renne ut. Skru i pluggen og fyll på ny olje, SAE 30. (W)

3. Motorbremswiren må alltid være justert slik at

motoren stopper innen 3 sekunder. VIKTIG! For justering kontakt autorisert servicestasjon. (X)

4. Rengjøring av luftfilter. Løsne skruen, ta av

lokket og ta ut filterinnsatsen.(Z1 & Z2) NORSK - 3

5. Vask oljeskumfilteret i et flytende vaskemiddel

oppløst i vann. Klem filteret tørt i en klut. Tilsett 2–3 spiseskjeer olje og fordel godt i filteret. Transport Ta av pluggledningen. Løs wire/kabel fra håndtaket før det forsiktig legges ned. Unngå skader på wire/kabel. Tøm bensintanken. Ved offentlig transport må både bensin og olje tømmes. Service Ved reservedelbestilling, oppgi klipperens produktnr. Etter service, kontroller alltid oljenivået. På slutten av sesongen

1. Skift ut kniv, bolter, muttere eller skruer, om

2. Rengjør gressklipperen grundig.

3. Be ditt lokale Servicesenter om å rense luftfilteret

grundig og utføre eventuell service eller nødvendige reparasjoner.

4. Tøm motoren for olje og bensin.

Oppbevaring av gressklipperen

1. Gressklipperen må ikke settes bort umiddelbart

2. Vent til motoren er avkjølt for å unngå potensiell

3. Rengjør gressklipperen.

4. Gressklipperen bør oppbevares på et kjølig, tørt

sted hvor den ikke kan ta skade. VEDLIKEHOLD Serviceanbefalinger Produktet ditt er entydig identifisert ved en sølv og sort etikett som viser produktklassifiseringen. Vi anbefaler på det sterkeste at det utføres service på produktet minst én gang i året, oftere hvis det brukes profesjonelt. Timeplan for vedlikehold av motoren Følg enten time- eller kalenderintervallene, men gå etter de som inntreffer først. Det er nødvendig med hyppigere service når gressklipperen brukes under ugunstige forhold. Første 5 timer - Skift olje. Etter 5 timers drift eller daglig - Kontroller oljenivået. Rengjør toppdeksel på motor. Rengjør rundt lyddemperen. Etter 25 timers drift eller hver sesong - Skift olje hvis maskinen utsettes for sterk belastning eller høy omgivende temperatur. Rengjør filteret. Etter 50 timers drift eller hver sesong - Skift olje. Kontroller gnistfangeren hvis maskinen har en. Etter 100 timers drift eller hver sesong - Rengjør kjølevift og - ribber på motor*. Skift ut tennpluggen.

• Gjør rent oftere under støvete forhold eller når det finnes rusk i luften, samt etter langvarig drift med klipping av høyt, tørt gress. Service på motoren & Garanti Motoren som din gressklipper er utstyrt med, er garantert av motorfabrikanten. Feilsøking Motoren vil ikke starte

1. Påse at operatørens kontrollspak (OPC) står i

2. Kontroller at det er nok bensin på tanken og at

lokkets lufteventil ikke er blokkert.

3. Ta ut og tørk tennpluggen.

4. Bensinen kan være gammel, bytt bensin. Når

bensinen er byttet ut, kan det ta litt tid før den nye bensinen filtreres gjennom.

5. Kontroller at knivbolten er godt festet. En løs bolt

kan gjøre startingen vanskelig.

6. Hvis motoren ikke vil starte, må du kople fra

tennpluggledningen øyeblikkelig.

7. RÅDFØR DEG MED DITT LOKALE

GODKJENTE SERVICESENTER. Mangel på kraft i motoren og/eller overheting.

1. Kople fra tennpluggledningen og la motoren

2. Fjern avklippet gress og rusk rundt motoren og

luftinntakene og under dekslet, inkludert utkastertuten.

3. Rens motorens luftfilter (Be ditt lokale godkjente

servicesenter om å rense motorens luftfilter grundig). 4 . Bensinen kan være gammel, bytt bensin. Når bensinen er byttet ut, kan det ta litt tid før den nye bensinen filtreres gjennom.

5. Hvis motoren fremdeles mangler kraft

og/eller overhetes, må du kople fra tennpluggledningen øyeblikkelig.

6. RÅDFØR DEG MED DITT LOKALE

GODKJENTE SERVICESENTER. Kraftig vibrasjon

4. Hvis vibrasjonen vedvarer, snu kniven 180° ved

først å løsne knivbolten og deretter snu kniven og trekke til knivbolten igjen.

5. Hvis vibrasjonen vedvarer, må du kople fra

tennpluggledningen øyeblikkelig.

6. RÅDFØR DEG MED DITT LOKALE

GODKJENTE SERVICESENTER. MILJØINFORMASJON Electrolux Outdoor Products produkter produseres i henhold til et miljøhåndteringssystem (Environmental Management System) (ISO 14001) som benytter, hvor det er praktisk mulig, komponenter som er fremstilt på en måte som tar mest mulig hensyn til miljøet, i henhold til selskapets retningslinjer og med mulighet for gjenvinning (resirkulering) når produktets brukstid er slutt.

• Emballasjen kan gjenvinnes, og deler av plast er merket (hvor det er praktisk mulig) for kategorisert gjenvinning.
• Det må vises hensyn overfor miljøet når et produkt skal kastes.
• Om nødvendig ta kontakt med lokale myndigheter for mer infomasjon.

1. Start av kall motor

4. Rengörning av luftfilter. Lossa skruven, ta av

1. Sørg for, at alle møtrikker, bolte og skruer altid er

at lufthullet er frit.
