KÄYTTÖOHJE LM 2146 M JONSERED

Käyttöopas Lue käyttöopas huolella ja varmista, että ymmärrät sen sisällön ennen kuin käytät tätä ruohonleikkuria. 5119486-01

BELANGRIJK! Lees de gebruiksaanwijzing nauwkeurig voordat u de grasmaaier in gebruik neemt. Vul de motor met olie. De producent behoudt zich het recht voor, zonder kennisgeving wijzigingen in het produkt aan te brengen. Garantie, klachten Garantie en klachten worden in overleg met de Jonsered Dealer door de importeur beoordeeld. VIKTIG! Les bruksanvisningen nøye før klipperen taes i bruk. Fyll olje på motoren. Produsenten forbeholder seg retten til å gjøre produktendringer uten ytterligere varsel. Garanti, reklamasjon Garanti- og reklamasjonsspørsmål reguleres av kjøpsloven. TÄRKEÄÄ! Lukekaa käyttöohje tarkasti ennen kuin leikkuri otetaan käyttöön. Täyttäkää moottorin öljysäiilö. Valmistaja pidättää itselleen oikeuden tuotemuutoksiin ilman erillistä varoitusta. Takuu Voimassa oleva laki määrittelee takuuta koskevat määräykset. Enemmän tiedoja saat jälleenmyyjältäsi.

7. Tuotteen arvokilpi

9. Kaasutin (jos asennettu)

• Fjern (Tapp ut) bensin og motorolje før du transporterer produktet.
• Ta kontakt med lokale myndigheter angående informasjon om din nærmeste miljøstasjon/avfallsplass. Brukt drivstoff/olje må IKKE kastes i husholdningsavfallet. Avfallsdrivstoff/olje er skadelige, men kan gjenvinnes og skal kastes via godkjente systemer. Brukt drivstoff/olje må IKKE kastes i vann. Må IKKE brennes. NORSK - 4 VAROTOIMENPITEET Tämän ruohonleikkurin väärinkäyttö saattaa aiheuttaa vakavia vammoja käyttäjälle ja muille läsnäoleville! Varoituksia ja turvaohjeita täytyy noudattaa turvallisuussyistä ja ruohonleikkurin tehokkaan toiminnan varmistamiseksi. Ruohonleikkurin käyttäjä on vastuussa tässä oppaassa sekä itse ruohonleikkurissa esiintyvien varoitus- ja turvaohjeiden noudattamisesta. Jonsered LM2146M ruohonleikkureissa käytettyjen merkkien selitykset Varoitus Lue käyttöohjeet huolellisesti varmistaaksesi, että olet ymmärtänyt mitä kaikki säädinvivut tekevät. Pidä ruohonleikkuri aina maassa ruohoa leikatessasi. Kiviä saattaa singota ilmaan, mikäli ruohonleikkuria kallistetaan tai nostetaan. Varmista, ettei lähettyvillä ole muita ihmisiä. Älä käytä ruohonleikkuria, mikäli leikkausalueella on muita ihmisiä etenkin lapsia tai lemmikkieläimiä. Ole varovainen leikkuuterien kanssa. Älä laita käsiä tai jalkoja pyörivän terän lähettyville. Irrota sytytystulppa, ennen kuin ryhdyt huoltamaan, puhdistamaan tai säätämään ruohonleikkuria, tai jos aiot jättää sen vartioimatta vähäksikään aikaa.) STOP Terä jatkaa pyörimistä leikkurin sammuttua. Odota kunnes kaikki osat ovat pysähtyneet täysin, ennen kuin kosket niihin. Yleistä:

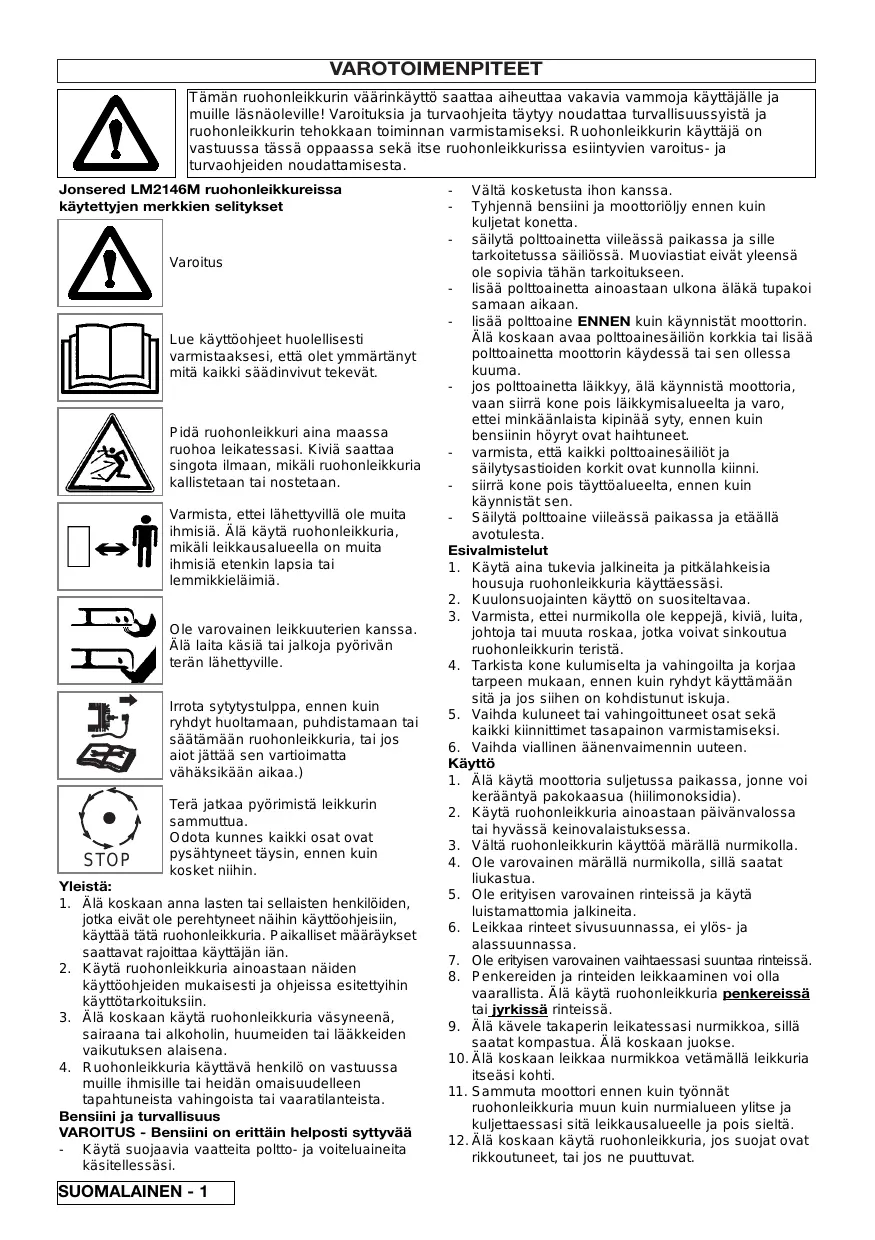

1. Älä koskaan anna lasten tai sellaisten henkilöiden,

jotka eivät ole perehtyneet näihin käyttöohjeisiin, käyttää tätä ruohonleikkuria. Paikalliset määräykset saattavat rajoittaa käyttäjän iän.

2. Käytä ruohonleikkuria ainoastaan näiden

käyttöohjeiden mukaisesti ja ohjeissa esitettyihin käyttötarkoituksiin.

3. Älä koskaan käytä ruohonleikkuria väsyneenä,

sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

4. Ruohonleikkuria käyttävä henkilö on vastuussa

muille ihmisille tai heidän omaisuudelleen tapahtuneista vahingoista tai vaaratilanteista. Bensiini ja turvallisuus VAROITUS - Bensiini on erittäin helposti syttyvää - Käytä suojaavia vaatteita poltto- ja voiteluaineita käsitellessäsi. SUOMALAINEN - 1

Vältä kosketusta ihon kanssa. Tyhjennä bensiini ja moottoriöljy ennen kuin kuljetat konetta. - säilytä polttoainetta viileässä paikassa ja sille tarkoitetussa säiliössä. Muoviastiat eivät yleensä ole sopivia tähän tarkoitukseen. - lisää polttoainetta ainoastaan ulkona äläkä tupakoi samaan aikaan. - lisää polttoaine ENNEN kuin käynnistät moottorin. Älä koskaan avaa polttoainesäiliön korkkia tai lisää polttoainetta moottorin käydessä tai sen ollessa kuuma. - jos polttoainetta läikkyy, älä käynnistä moottoria, vaan siirrä kone pois läikkymisalueelta ja varo, ettei minkäänlaista kipinää syty, ennen kuin bensiinin höyryt ovat haihtuneet. - varmista, että kaikki polttoainesäiliöt ja säilytysastioiden korkit ovat kunnolla kiinni. - siirrä kone pois täyttöalueelta, ennen kuin käynnistät sen. - Säilytä polttoaine viileässä paikassa ja etäällä avotulesta. Esivalmistelut

1. Käytä aina tukevia jalkineita ja pitkälahkeisia

housuja ruohonleikkuria käyttäessäsi.

2. Kuulonsuojainten käyttö on suositeltavaa.

3. Varmista, ettei nurmikolla ole keppejä, kiviä, luita,

johtoja tai muuta roskaa, jotka voivat sinkoutua ruohonleikkurin teristä.

4. Tarkista kone kulumiselta ja vahingoilta ja korjaa

tarpeen mukaan, ennen kuin ryhdyt käyttämään sitä ja jos siihen on kohdistunut iskuja.

5. Vaihda kuluneet tai vahingoittuneet osat sekä

kaikki kiinnittimet tasapainon varmistamiseksi.

6. Vaihda viallinen äänenvaimennin uuteen.

1. Älä käytä moottoria suljetussa paikassa, jonne voi

kerääntyä pakokaasua (hiilimonoksidia).

2. Käytä ruohonleikkuria ainoastaan päivänvalossa

tai hyvässä keinovalaistuksessa.

3. Vältä ruohonleikkurin käyttöä märällä nurmikolla.

4. Ole varovainen märällä nurmikolla, sillä saatat

5. Ole erityisen varovainen rinteissä ja käytä

luistamattomia jalkineita.

6. Leikkaa rinteet sivusuunnassa, ei ylös- ja

7. Ole erityisen varovainen vaihtaessasi suuntaa rinteissä.

8. Penkereiden ja rinteiden leikkaaminen voi olla

vaarallista. Älä käytä ruohonleikkuria penkereissä tai jyrkissä rinteissä.

9. Älä kävele takaperin leikatessasi nurmikkoa, sillä

saatat kompastua. Älä koskaan juokse.

10. Älä koskaan leikkaa nurmikkoa vetämällä leikkuria

11. Sammuta moottori ennen kuin työnnät

ruohonleikkuria muun kuin nurmialueen ylitse ja kuljettaessasi sitä leikkausalueelle ja pois sieltä.

12. Älä koskaan käytä ruohonleikkuria, jos suojat ovat

rikkoutuneet, tai jos ne puuttuvat. VAROTOIMENPITEET

13. Älä käytä moottoria ylinopeudella äläkä muuta

säädinasetuksia. Liika nopeus on vaarallista ja lyhentää ruohonleikkurin käyttöikää.

14. Vapauta kaikki terän kytkimet ja käyttökytkimet

ennen käynnistämistä.

15. Pidä kädet ja jalat aina pois leikkureiden

lähettyviltä ja etenkin moottoria käynnistettäessä.

16. Älä kallista ruohonleikkuria moottoria käynnistäessäsi.

17. Älä koskaan nosta ruohonleikkuria tai kanna sitä

18. Sytytystulpan vaijeri saattaa olla kuuma, käsittele

19. Älä korjaa tai huolla ruohonleikkuria, jos moottori

20. Sammuta moottori ja odota kunnes terä on pysähtynyt:

- ennen kuin jätät ruohonleikkurin vartioimatta.

21. Sammuta moottori vapauttamalla käyttökytkin, odota

kunnes terä on pysähtynyt, irrota sytytystulpan johto ja odota kunnes moottori on jäähtynyt: - ennen kuin lisäät polttoainetta; - ennen kuin tarkistat tukoksen; - ennen kuin tarkistat tai puhdistat leikkuria tai työskentelet sen parissa; - jos osut johonkin. Älä käytä ruohonleikkuria uudestaan, ennen kuin olet varmistanut, että se on turvallinen käyttää;

jos ruohonleikkuri alkaa täristä normaalista poikkeavasti, tarkista se välittömästi. Kova tärinä saattaa aiheuttaa henkilövahinkoja. Kunnossapito ja varastointi

1. Turvallisuussyistä on syytä varmista, että kaikki

mutterit, pultit ja ruuvit ovat tiukasti kiinni.

2. Vaihda kuluneet tai vahingoittuneet osat

3. Käytä ainoastaan tähän koneeseen tarkoitettuja

varateriä, terän pultteja, välilevyjä ja hihnapyörää.

4. Jos polttoainesäiliössä on polttoainetta, älä säilytä

ruohonleikkuria sisätiloissa, missä höyryt saattavat joutua kosketukseen avotulen tai kipinöiden kanssa.

5. Anna moottorin jäähtyä, ennen kuin siirrät sen

suljettuun varastoon.

6. Vähentääksesi tulipalon vaaraa pidä moottori,

äänenvaimennin, akkutila ja polttoaineen säiltysalue puhtaana ruohosta, lehdistä ja ylimääräisestä rasvasta.

7. Jos polttoainesäiliö täytyy tyhjentää, tee se

8. Säätäessäsi ruohonleikkuria varo etteivät sormesi

juutu liikkuvien terien ja koneen kiinteiden osien väliin. KOKOONPANO-OHJEET

1. Aseta alempi kahva kahvanpidikkeisi in.(A)

2. Sovita ala-aisa siten, että aisan muotoillut päät

tulevat oikein vastaaviin uriin leikkurin molemmille puolille.(B)

3. Paina muovitulpat sisään molemmilla puolilla. (C)

4. Asetta ylempi kahva paikoilleen. Huomioikaa

käsimutterin ja kahvan välillä sijaitseva levy.(D) Kahvassa oleva pysäytin

• KUMMATKIN PYSÄYTTIMET TÄYTYY

ASENTAA KAHVAAN ENNEN KÄYTTÖÄ

1. Pakkauksessa on kaksi pysäytintä, joista toinen

on merkitty H ja toinen V.

2. Lukitaksesi kahvan kiinteään asentoon, kiinnitä

pysäyttimet kuten kuvassa on esitetty (E).

3. Aseta H oikealle puolelle ja V vasemmalle

puolelle. Käynnistysvaijeri

1. Irrota sytytystulpan johto.

Jarru täytyy vapauttaa vetämälllä ohjauskahvaa kohti kahvaa ennen kuin vaijeri vedetään ulos.

2. Vedä ohjauskahvaa vapauttaaksesi moottorin

3. Vedä käynnistysvaijeri kokonaan ulos.

4. Laita vaijeri kahvassa olevaan käynnistysvaijerin

pitimeen .(G). Öljyntäyttö

1. Täytä öljyä moottoriin. Leikkurin mukana seuraa

pullo jossa on tähän tarvittava öljymäärä, SAE 30. Irroita aina tulpan johto

1. Kun säädät leikkuukorkeutta.

2. Veda pyörä lovesta ja siirrä se haluttuun asenton.

1. Tarkista öljyn määrä ajoittain ja aina kun

ruohonleikkuria on käytetty viisi tuntia.

2. Lisää öljyä tarpeen mukaan niin, että öljyä on aina

öljytikun TÄYNNÄ-merkkiin asti.

3. Käytä hyvälaatuista SAE 30 -nelitahtiöljyä.

4. Lisätessäsi öljyä: (J)

a. Irrota öljysäiliön korkki. b. Täytä kunnes öljyä on öljytikun TÄYNNÄ-merkkiin asti.

• Vaihda öljy viiden ensimmäisen käyttötunnin jälkeen ja sen jälkeen 25 käyttötunnin välein.

5. Vaihda öljy moottorin ollessa lämmin - mutta ei

kuuma - älä koskaan huolla konetta moottorin ollessa kuuma. Bensiini

1. Käytä tavallista lyijytöntä bensiiniä.

2. ÄLÄ KOSKAAN KÄYTÄ LYIJYBENSIINIÄ

Lyijypitoinen bensiini saa aikaan savuavaa pakokaasua ja vahingoittaa pysyvästi katalysaattorilla varustettuja moottoreita.

3. Älä täytä polttoainesäiliötä moottorin ollessa

4. Älä täytä polttoainesäiliötä tupakoidessasi.

5. Älä täytä polttoainesäiliötä moottorin käydessä.

6. Jottei polttoainejärjestelmään joutuisi roskia, pyyhi

polttoaineen täyttöaukon korkki ennen kuin avaat sen.

7. On suositeltavaa, että säiliö täytetään

suodattimella varustetun suppilon kautta.

8. Pyyhi läikkynyt polttoaine pois ennen kuin

käynnistät koneen. SUOMALAINEN - 2

KÄYNNISTYS JA SAMMUTUS

1. Aseta leikkuri tasaiselle alustalle. Huom: ei

sepelille soralle tms. Täytä tankki lyijytöntä bensiinillä, ei öljysekoitteisella. (K)

2. Älä lisää bensiiniä moottorin käydessä.

Mahdollinen ylitseläykkynyt bensiini suihkutetaan pois vedellä.

3. Älä suihkuta suoraan moottoriin

Kaasutin (jos asennettu) Laita moottorin nopeudensäädin NOPEA (FAST) ‘+’asentoon ennen kuin käynnistät leikkurin (L)

1. Moottorin käynnistys kylmänä

Paina ryypitintä 3 kertaa ennen kylmän moottorin käynnistämistä.(Mikäli mottoori on pysäthynyt polttoaineen loppumisen takia, täytä tankkija paina ryypitintä 3 kertaa). (M)

2. Lämpimän moottorin käynnistäminen

HUOM: Ryypytystä ei normaalisti tarvita moottorin ollessa lämmin. Kylmällä säällä ryypytys kuitenkin saattaa olla välttmätöntä.(13ºC tai alle).

3. Vedä moottorijarrun sanka yläkahvaan saakka

ennen moottorin käynnistämistä. Moottorijarrun sanka on pidettävä tässä asennossa, jotta moottori pysyisi käynnissä. (N)

4. Moottorijarrun sangan vapauttaminen

pysäyttää moottorin 3 sekunnissa.

5. Käynistä moottori vetämällä nopeasti

käynnistyskahvasta. (P)

6. Moottorin pysäytys Vapauta moottorijarrun

sanka. KÄYTTÖ Leikkuria ei tule käyttää maastossa jonka kaltevuuskulma on enemmän kuin 30o. Tällöin ilmenee ongelmia moottorin voitelussa.(Q) Ennen leikkaamista tulee nurmikolta poistaa oksat, leikkikalut, kivet jne. (R) Varo, ettei terä osu piilossa oleviin esineisiin, kuten kiviin, juuriin yms., koska kampiakseli saattaa tällöin vääntyä. Ruohonkasvun ollessa voimakkaimmillaan leikkaus tulee suorittaa 2 kertaa viikossa. Älkää koskaan leikatko enempää kuin 1/3 ruohon pituudesta, erityisesti kuivina kausina.(S) Ensimmäisellä kerralla leikatkaa korkealta. Tarkistakaa tulos ja alentakaa leikkuukorkeutta toivottuun korkeuteen. Mikäli ruoho on erityisen pitkää, tulee ajo suorittaa hitaasti, tai tehdä se kahteen kertaan. KUNNOSSAPITO Irroita aina tulpan johto ennen kuin ryhdyt korjaamaan, puhdistamaan tai muuten huoltamaan konetta. Kun konetta on käytetty 5 tuntia, ruuvit ja mutterit tulee kiristää. Tarkista öljy. Kun leikkuri käännetään kyljelleen tulee sytytystulpan olla ylinpänä.Säännöllisesti

1. Huuhtele tai harjaa pois kaikki ruoho, lehdet jne

Käsittele terää varovasti - terävät reunat saattavat aiheuttaa vahinkoa.

Vaihda metalliterä 50 leikkaustunnin tai 2 vuoden jälkeen, riippumatta sen kunnosta. Jos terä on haljennut tai muuten vahingoittunut, vaihda se uuteen.

1. Terän hionta ja tasapainoittaminen. Irroita tulpan

johto. Ruuvaa terä irti ja toimita se huoltoverstaalle hiottavaksi ja tasapainoitettavaksi. Kiinnittäkää ruuvi kunnolla. Kiristys momentti: 35–40 Nm.(V)

2. Vaihda öljy joka leikkuukautena tai 25 tunnin

käytön jälkeen. Käytä moottori lämpimäksi, irroita tulpan johto, ruuvaa mittatikku irti, avaa pohjan tappi ja anna öljyn valua ulos. Kiinnitä tappi uudelleen ja lisää uutta öljyä, SAE 30.(W)

3. Moottorijarrun vaijerin on aina oltava säädetty

siten, että moottori pysähtyy 3 sekunnissa. HUOM! Anna säätö valtuutetun huoltoliikkeen tehtäväksi. (X) SUOMALAINEN - 3

4. Ilmansuodattimen puhdistus. Irroittakaa ruuvi,

poistakaa kansi ja ottakaa suodatinkotelo ulos. (Z1 & Z2)

5. Pese öljyvaahtoelementti nestemäisellä

pesuaineella ja vedellä. Purista se kuivaksi puhtaan kankaan sisällä. Voitele suodatin tasaisesti 2–3 ruokalusikallisella öljyllä. Kuljetus Irroita sytytystulpan johto. Irroita vaijeri/kaapeli kädensijasta ennen sen huolellista kokoontaittamista. Älä vahingoita vaijeri/ kaapelia. Tyhjennä bensiinitankki. Yleisiä kulkuneuvoja käytettäessä on sekä bensiini että öljy poistettava. Huolto Varaosia tilatessanne ilmoittakaa leikkurin tuotenumero. Huollon jälkeen tarkistakaa aina öljyn määrä. Käyttökauden loputtua

1. Vaihda terä, pultit, mutterit tai ruuvit tarvittaessa.

2. Puhdista ruohonleikkuri huolella.

3. Vie ilmansuodatin puhdistettavaksi paikalliseen

huoltopisteeseen ja tee tarvittavat huoltotyöt ja korjaukset.

4. Tyhjennä moottoriöljy ja bensiini.

Ruohonleikkurin varastointi

1. Laita ruohonleikkuri varastoon välittömästi

2. Odota kunnes moottori on jäähtynyt välttyäksesi

mahdolliselta tulipalon vaaralta.

3. Puhdista ruohonleikkuri.

4. Säilytä viileässä, kuivassa paikassa, missä

leikkuri ei pääse vahingoittumaan. KUNNOSSAPITO Huoltopalveluja koskevia suosituksia Koneessa on hopean värinen ja musta arvokilpi. On suositeltavaa, että kone huolletaan vähintään kerran vuodessa, ja useammin jos ammattikäytössä. Moottorin kunnossapito-ohjelma Suorita huollot annettujen käyttötuntien jälkeen tai kuukausittain riippuen siitä kumpi tulee täyteen ensin. Ruohonleikkuri pitäisi huoltaa useammin, mikäli sitä käytetään epäsuotuisissa olosuhteissa. Ensimmäiset 5 tuntia - Vaihda öljy. Jokaisen viiden tunnin jälkeen tai päivittäin Tarkista öljyn määrä. Puhdista sormisuojus. Puhdista äänenvaimentimen ympärys. Jokaisen 25 tunnin jälkeen tai kerran kesässä Vaihda öljy, jos ruohonleikkuria kuormitetaan paljon, tai jos sitä käytetään kuumissa olosuhteissa. Huolla ilmanpuhdistaja. Jokaisen 50 tunnin jälkeen tai kerran kesässä Vaihda öljy. Tarkista kipinäsuojus, jos sellainen on asennettu. Jokaisen 100 tunnin jälkeen tai kerran kesässä Puhdista jäähdytysjärjestelmä*. Vaihda sytytystulppa uuteen. Puhdista useammin pölyisissä olosuhteissa, tai jos ilmassa on roskia tai jos ruohonleikurilla on leikattu pitkää, kuivaa nurmikkoa useita kertoja. Moottorin huolto ja takuu Tässä ruohonleikkurissa oleva moottori kuuluu moottorin valmistajan takuun piiriin. Vianetsintä Moottori ei käynnisty

1. Varmista, että ohjauskahva on

2. Tarkista, että polttoainesäiliössä on riittävästi

polttoainetta ja että korkin ilmanottoaukko ei ole tukossa.

3. Irrota sytytystulppa ja kuivaa se.

4. Bensiini saattaa olla vanhaa, vaihda uuteen.

Uuden bensiinin läpisuodatus saattaa kestää jonkin aikaa, kun bensiini on vaihdettu.

5. Tarkista, että terän pultti on kunnolla kiinni.

Ruohonleikkuri saattaa käynnistyä huonosti, jos pultti on löysällä.

6. Jos moottori ei vieläkään käynnisty, irrota

sytytystulpan johto välittömästi.

7. OTA YHTEYS PAIKALLISEEN,

VALTUUTETTUUN HUOLTOPISTEESEEN. Moottori on tehoton ja/tai kuumenee liikaa

1. Irrota sytytystulpan johto ja anna moottorin

2. Puhdista leikkuujätteet ja muut roskat moottorin

ympäriltä ja ilmanottoaukoista sekä kannen alapuolelta mukaan lukien poistoputki ja puhallin.

3. Puhdista moottorin ilmansuodattimet (Vie

moottorin ilmansuodatin paikalliseen, valtuutettuun huoltopisteseen, missä se puhdistetaan perusteellisesti).

4. Bensiini saattaa olla vanhaa, vaihda uuteen.

Uuden bensiinin läpisuodatus saattaa kestää jonkin aikaa, kun bensiini on vaihdettu.

5. Jos moottori on vieläkin tehoton ja/tai

kuumenee liikaa, irrota sytytystulpan johto välittömästi.

6. OTA YHTEYS PAIKALLISEEN,

VALTUUTETTUUN HUOLTOPISTEESEEN. Liiallinen tärinä

1. Irrota sytytystulpan johto.

2. Tarkista, että terä on kiinnitetty oikein.

3. Jos terä on vahingoittunut tai kulunut, vaihda se

4. Jos tärinä jatkuu, avaa terän pultti ja käännä

terää 180o. Kiristä terän pultti uudelleen.

5. Jos tärinä jatkuu, irrota sytytystulpan johto

Electroluxin ulkokäyttöön tarkoitetut tuotteet on valmistettu ISO 14001 -ympäristöjärjestelmän mukaisesti ja mikäli käytännöllisesti katsoen mahdollista, niissä käytettävät osat on valmistettu mahdollisimman ympäristöystävällisillä menetelmillä yhtiön menetelmien mukaisesti sekä niin, että ne voidaan kierrättää, kun tuote on kulunut loppuun.

• Pakkausmateriaalit ovat kierrätettäviä ja muoviosissa olevat kierrätysmerkinnät (mikäli käytännöllistä) ovat lajittelun mukaiset.
• Ympäristö täytyy ottaa huomioon loppuunkuluneita tuotteita hävitettäessä.
• Paikalliset viranomaiset antavat tarvittaessa hävittämistä koskevia lisätietoja.

POLTTOAINEIDEN JA VOITELUÖLJYJEN

• Käytä suojaavia vaatteita poltto- ja voiteluaineita käsitellessäsi.
• Vältä kosketusta ihon kanssa.
• Tyhjennä bensiini ja moottoriöljy ennen kuin kuljetat konetta.
• Paikallisilta viranomaisilta saat tietoja lähimmän kierrätyspisteen/jätteiden hävityspisteen sijainnista. ÄLÄ hävitä käytettyä polttoainetta/öljyä talousjätteiden mukana Jätepolttoaineet/öljyt ovat vahingollisia, mutta ne voidaan kierrättää ja ne tulee hävittää hyväksyttyjä menetelmiä noudattaen. ÄLÄ hävitä käytettyä polttoainetta/öljyä vesistöön. EI saa polttaa SUOMALAINEN - 4
