MODE D'EMPLOI SQUEEZEBOX TOUCH LOGITECH

Merci! Vous venez d'acheter un lecteur de musique sans fil Logitech® Squeezebox™ Touch. Nous espérons que vous aurez autant de plaisir à l'utiliser que nous en avons eu à le créer. Ce guide fournit les instructions de configuration matérielle de base. Une fois la configuration matérielle effectuée, les écrans de la Squeezebox Touch vous guideront dans les dernières étapes du processus de configuration. La section Dépannage présente à la fin du guide évoque les problèmes que vous pouvez rencontrer pendant le processus de configuration. Pour obtenir la documentation complète sur le fonctionnement de la Squeezebox Touch, un guide des fonctions est disponible à l'adresse www.mysqueezebox.com.

Pour plus d'informations sur votre Squeezebox, consultez le site www.mysqueezebox.com.

Adaptateur avec prise amovible

Guide de l’utilisateur

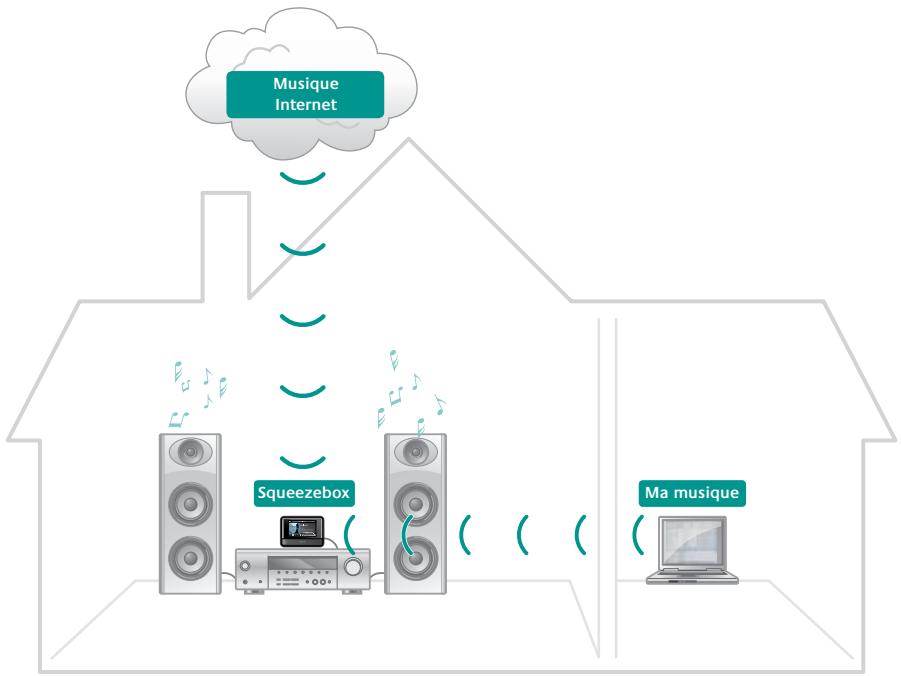

Configuration requise

Pour démarrer en utilisant votre Squeezebox Touch, vous aurez besoin des éléments suivants: • un système stéréo ou un ensemble de haut-parleurs sur secteur; • une connexion Internet haut débit (par exemple, modem ADSL ou câble); • le nom et le mot de passe de votre réseau sans fil.

G Choix du meilleur emplacement

Placez la Squeezebox Touch de façon à faciliter sa connexion au système stéréo et à optimiser la visibilité et l'accès à l'écran de la Squeezebox. La Squeezebox Touch doit être constamment branchée à une prise électrique. Si vous souhaitez ajouter la Squeezebox Touch à votre réseau sans fil, assurez-vous qu'elle se trouve dans le champ de portée de votre réseau. Si vous souhaitez configurer une connexion câblée, placez votre Squeezebox Touch à p ortée de votre système stéréo et d'une prise Ethernet.* * câble Ethernet non fourni. Français   27

Aperçu de la Squeezebox

Squeezebox Touch se connecte directement à votre système stéréo, vous permettant d'écouter la musique de votre choix sur votre propre système stéréo ou vos propres haut-parleurs sur secteur. Pour gérer la Squeezebox Touch, utilisez l'écran tactile ou la télécommande.

ECRAN TACTILE Face avant de la Squeezebox

Remarque utilisez uniquement le chiffon fourni ou une lingette nettoyante pour verre de lunettes pour nettoyer l'écran tactile de la Squeezebox. Les autres matériaux (par exemple, les mouchoirs) peuvent causer des éraflures. L'arrière de la Squeezebox Touch comprend des ports permettant de la connecter à votre système stéréo ou vos haut-parleurs sur secteur, ainsi qu'un port pour la connexion au réseau Ethernet câblé.

COAXIAL NUMERIQUE COAXIAL NUMERIQUE Face arrière de la Squeezebox

Guide de l’utilisateur

Vous pouvez naviguer dans les menus de votre Squeezebox avec l'écran tactile ou la télécommande. Remarque lorsque vous utilisez la télécommande, conservez une ligne de visée dégagée avec la Squeezebox. Le faisceau infrarouge de la télécommande doit pouvoir communiquer avec le capteur situé sur la Squeezebox Touch.

VEILLE ACCUEIL MARCHE/ARRET RETOUR RAPIDE AVANCE RAPIDE LECTURE ALEATOIRE LECTURE EN COURS REPETITION FAVORIS RECHERCHER Télécommande de la Squeezebox

Etape 1: Insérez les piles dans la télécommande.

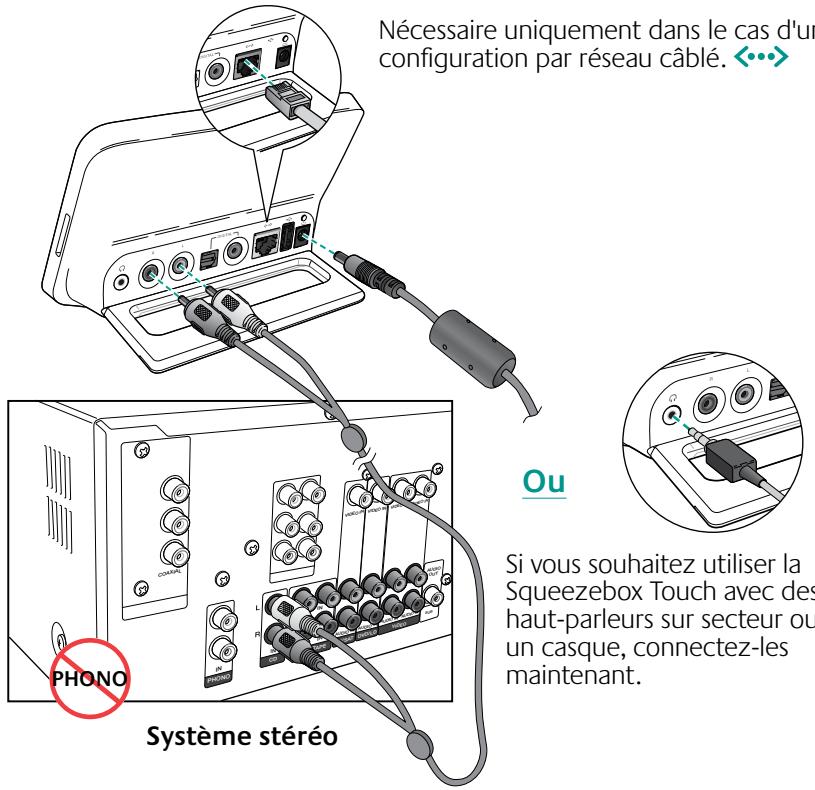

Etape 2: Connectez la Squeezebox.

Nécessaire uniquement dans le cas d'une configuration par réseau câblé.

IN VIDEO COAX IN VIDEO IN VIDEO AUDIO OUT IAL IN IN IN TAPE B AUDIO IN PHON IN T XX/SA CD PHONO Ou

IN VIDEO O AUDIO IN DVD/L D AUDIO Si vous souhaitez utiliser la

Squeezebox Touch avec des haut-parleurs sur secteur ou un casque, connectez-les maintenant.

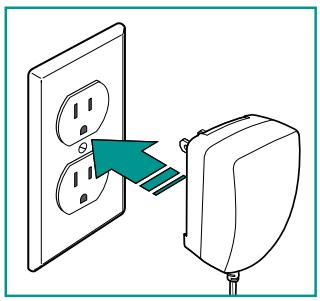

Etape 3: Branchez la Squeezebox.

Guide de l’utilisateur

Une fois branchée, la Squeezebox Touch s'allume automatiquement au bout de quelques secondes.

Ecran de démarrage de la Squeezebox Touch

Etape 4: Accédez aux étapes de configuration

à l'écran. Pour terminer le processus de configuration, assurez-vous que votre routeur est activé et qu'il dispose d'une connexion Internet. Suivez simplement les instructions à l'écran en utilisant l'écran tactile ou la télécommande.

Lancez le processus de configuration à l'écran.

Une fois le processus de configuration terminé, un bref didacticiel vous permet de commencer à utiliser la Squeezebox rapidement.

Utilisation de la Squeezebox Touch

Lecture de musique depuis Internet En tant qu'utilisateur Squeezebox Touch, vous pouvez parcourir et ajouter des services musicaux et autres applications supplémentaires directement depuis l'écran de la Squeezebox Touch ou en visitant le site www.mysqueezebox.com.

Logitech® Squeezebox™ Touch Wi-Fi Music Player

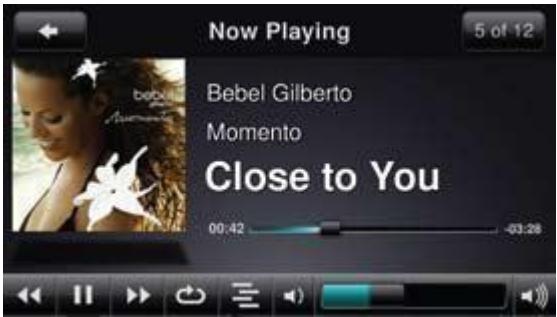

Lecture de musique depuis votre ordinateur Après avoir terminé le processus de configuration, consultez le site www.mysqueezebox.com et téléchargez le logiciel de la Squeezebox. La Squeezebox Touch peut ensuite lire la musique que vous avez stockée sur votre ordinateur. Les fichiers se trouvant dans iTunes ou toute autre bibliothèque musicale sont analysés et indexés. Ensuite, sélectionnez simplement le nom de votre ordinateur dans l'écran Ma musique de votre Squeezebox, recherchez la chanson désirée et lancez la lecture.

Lecture de musique depuis un lecteur USB ou une carte SD Outre la lecture de musique depuis Internet ou depuis votre ordinateur, vous pouvez également lire de la musique directement depuis un lecteur USB ou une carte SD. Branchez simplement votre lecteur dans le connecteur USB situé

à l'arrière de votre Squeezebox ou insérez votre carte SD dans la fente située sur le côté droit. Ensuite, sélectionnez le nom de votre dispositif dans l'écran Ma musique de votre Squeezebox, recherchez la chanson désirée et lancez la lecture. Pour télécharger le Guide des fonctions de la Squeezebox Touch, consultez le site www.mysqueezebox.com.

Réinitialisation de votre Squeezebox Pour réinitialiser la Squeezebox Touch, appuyez sur le bouton de réinitialisation situé à l'arrière de votre Squeezebox, au-dessus de la prise d'alimentation. Maintenez le bouton enfoncé jusqu'à ce que le message "Réinitialisation réglages d'usine" s'affiche à l'écran. Vous pouvez également sélectionner Menu > Réglages > Avancé > Réinitialisation réglages d'usine > Continuer. Le logo Logitech s'affiche, suivi du message de réinitialisation des réglages d'usine. Je ne connais ni le nom ni le mot de passe de mon réseau sans fil. Si vous disposez d'un réseau sans fil mais si vous ne connaissez ni son nom, ni le mot de passe, procédez comme suit: 1. Vérifiez si vous ne les avez pas notés quelque part. 2. Demandez aux autres personnes de votre entourage si elles les connaissent. 3. Contactez la personne ayant configuré votre réseau domestique.

Guide de l’utilisateur

4. Consultez le manuel de votre routeur. 5. Contactez le fabricant de votre routeur pour obtenir son assistance.

Dans le cadre du processus de configuration, vous avez besoin du nom et du mot de passe affectés à votre réseau sans fil lors de son installation. Les noms de réseau sont parfois appelés "SSID" et les mots de passe sont parfois désignés

"clés sans fil" ou "clés de sécurité". Je ne parviens pas à trouver mon réseau. Si votre réseau n'apparaît pas dans la liste des réseaux sans fil, procédez comme suit: 1. Assurez-vous que la Squeezebox Touch se trouve dans le rayon de communication de votre réseau sans fil. 2. Vérifiez sur l'ordinateur que le réseau est opérationnel. 3. Si votre routeur est configuré pour ne pas diffuser le nom de réseau (SSID), sélectionnez Autre réseau en bas de la liste de réseaux et saisissez le nom de votre réseau. 4. Débranchez votre routeur, attendez 30 secondes, puis rebranchez-le. 5. Consultez la documentation de votre routeur ou contactez le fabricant si vous avez besoin d'assistance.

Si votre mot de passe a été refusé, procédez comme suit: 1. Essayez de saisir le nom à nouveau. Il se peut qu'il y ait une faute de frappe. 2. Convertissez votre mot de passe du format ASCII au format hexadécimal. Si votre mot de passe de réseau n'est pas accepté, il se peut qu'il soit au format ASCII. (S'applique uniquement aux mots de passe WEP composés de cinq ou treize caractères.)

Pour plus d'informations, consultez notre base de connaissances sur le site www.mysqueezebox.com/support.

Connexion au réseau non établie Si la Squeezebox Touch ne se connecte pas à votre réseau domestique, procédez comme suit: 1. Vérifiez que vous avez sélectionné le bon nom de réseau. 2. Essayez de sélectionner à nouveau le nom de votre réseau ou de renommer votre réseau. Si votre nom de réseau est standard (linksys, par exemple), il est possible que plusieurs réseaux portant ce nom existent dans votre zone d'habitation. Une façon d'éviter ce problème consiste à renommer votre réseau sans fil en utilisant un nom plus identifiable. 3. Saisissez une adresse IP statique. Si votre routeur n'utilise pas le service DHCP pour l'affectation des adresses IP, votre Squeezebox affiche un écran Problème d'adresse. Depuis cet écran, vous pouvez saisir l'adresse IP, le masque de sousréseau, l'adresse de la passerelle et l'adresse du serveur DNS de votre réseau. Pour obtenir de l'aide concernant cette tâche, contactez la personne ayant configuré votre réseau sans fil ou le fournisseur de votre routeur.*

Logitech® Squeezebox™ Touch Wi-Fi Music Player

4. Désactivez le filtrage MAC. Si votre routeur utilise le filtrage MAC, désactivez-le ou ajoutez l'adresse MAC figurant sous la Squeezebox au tableau des dispositifs autorisés par le routeur. 5. Débranchez le routeur, attendez 30 secondes, rebranchez-le et répétez le processus de configuration. 6. Contactez le fournisseur de votre routeur pour obtenir son assistance.

* Normalement, la Squeezebox Touch s'appuie sur un serveur DHCP pour obtenir une adresse IP lors de la configuration. Si vous préférez utiliser une adresse IP statique, vous pouvez utiliser l'une des deux méthodes suivantes:

• Assurez-vous que votre serveur DHCP est désactivé et saisissez une adresse IP statique lorsque la Squeezebox Touch affiche l'écran approprié. • Configurez et connectez votre Squeezebox comme d'habitude en utilisant le service DHCP. Une fois la configuration terminée, accédez à l'écran Paramètres et modifiez l'adresse IP en la saisissant manuellement.

Pour plus d'informations sur la définition d'une adresse IP statique, consultez le site: www.mysqueezebox.com/support.

Le système ne lit pas de musique. 1. Si le système ne lit pas de musique, procédez comme suit: 2. Vérifiez les branchements des câbles de votre système stéréo ou de vos hautparleurs sur secteur. 3. Vérifiez que les entrées sélectionnées sur votre système stéréo correspondent aux entrées que vous utilisez. 4. Réglez le volume de votre système stéréo. 5. Ajoutez des exceptions dans votre logiciel de pare-feu. Si vous écoutez de la musique depuis votre ordinateur (à l'aide du logiciel Squeezebox), assurez-vous qu'aucun avertissement de pare-feu ne s'affiche à l'écran et que les exceptions appropriées sont définies dans votre pare-feu. Les exceptions nécessaires sont les suivantes: port 3483 (UDP), port 3483 (TCP) et port 9000 (TCP). 6. Pour effectuer un test, essayez de lire un morceau différent. 7. Si la Squeezebox Touch affiche "Arrêté", vérifiez votre connexion Internet.

Guide de l’utilisateur

Je ne parviens pas à trouver ma collection musicale dans Ma musique. Si vous souhaitez lire la collection musicale stockée sur votre ordinateur mais si le nom de votre ordinateur ne s'affiche pas dans Ma musique, procédez comme suit: 1. Assurez-vous d'avoir installé le logiciel Squeezebox disponible à l'adresse www.mysqueezebox.com. 2. Vérifiez que le logiciel Squeezebox est en cours d'exécution. • Windows: passez le curseur de la souris sur l'icône du logiciel dans la barre des tâches. Si le message "Logiciel Squeezebox en cours d'exécution" n'apparaît pas, cliquez avec le bouton droit de la souris sur l'icône et sélectionnez Démarrer le logiciel Squeezebox. • Macintosh: cliquez sur Préférences système, puis sur Logiciel Squeezebox. Cliquez sur le bouton s'il affiche Démarrer. S'il indique Arrêter, l'application est déjà en cours d'exécution. 3. Si vous utilisez un logiciel de pare-feu tiers, tel que Trend Micro, Norton, McAfee ou OneCare; consultez notre base de connaissances sur le site www.mysqueezebox.com/support et recherchez les articles relatifs à votre pare-feu. Si votre pare-feu n'est pas évoqué dans notre base de connaissances, ajoutez des exceptions pour les trois ports suivants: port 3483 (UDP), port 3483 (TCP) et port 9000 (TCP). Pour savoir comment appliquer cette modification à votre logiciel de pare-feu, recherchez "exceptions, ports, <nom de votre application de pare-feu>" sur Internet ou contactez le support technique de votre logiciel de pare-feu. 4. Si votre réseau utilise plusieurs routeurs ou un logiciel de voix sur IP (VOIP) ou si vous utilisez un réseau d'entreprise à la configuration complexe ou segmentée, vérifiez que votre ordinateur et la Squeezebox Touch se trouvent sur le même segment du réseau. Cela permet à la Squeezebox Touch de se connecter automatiquement au logiciel Squeezebox sur votre ordinateur.

Pour plus d'informations sur la conformité, rendez-vous sur le site http://www.logitech.com/compliance. L'utilisation de ce produit est autorisée dans les pays suivants: AT, CY, BE, BG*, DK, GB, FI, FR**, DE, GR, HU, IE, LU, NL, PT, ES, SE, IS, LI, NO, CH, CZ, PL, RO, SK, SI, EE, LV, LT, MT * Licence générale requise pour l'usage en extérieur. ** Exclusivement destiné à un usage en intérieur.

Informations relatives à la sécurité

ATTENTION: RISQUE D'ELECTROCUTION • • • • • • • • •

N'utilisez pas l'appareil à proximité d'une source d'eau.

Ne bloquez pas les évents de ventilation. Procédez à l'installation en respectant les instructions du fabricant. N'introduisez aucun objet dans les évents et les fentes de l'appareil: vous vous exposeriez à un risque d'électrocution. Dégagez une zone d'au moins 15 cm autour de l'appareil pour garantir une aération suffisante. N'empêchez pas l'aération: ne couvrez en aucune manière les évents de ventilation avec des journaux, des nappes, des rideaux, etc. Tenez l'appareil éloigné de toute source incandescente ou flamme (nue), telle qu'une bougie allumée. Placez l'appareil sur un support stable pour prévenir toute chute qui pourrait endommager son boîtier ou son mécanisme. N'installez pas l'appareil à proximité d'un radiateur, d'un poêle ou de toute autre source de chaleur (y compris les amplificateurs). Ne bloquez pas la fonction de sécurité de la fiche polarisée. Une fiche polarisée possède deux broches, dont l'une est plus large que l'autre. La broche la plus large assure votre sécurité. Si la fiche fournie n'est pas adaptée à votre prise, consultez un électricien pour la remplacer. Evitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier au niveau des prises, des socles de prises d'alimentation et du point de sortie de l'appareil. N'utilisez que les éléments annexes et les accessoires spécifiés par le fabricant. Débranchez cet appareil en cas d'orage ou si vous ne l'utilisez pas pendant des périodes prolongées. Les réparations doivent être effectuées par des techniciens qualifiés. L'appareil doit être réparé dès qu'il a été endommagé (par exemple, au niveau du cordon d'alimentation ou de la prise), si un liquide a été renversé, si des objets sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé. L'appareil doit être déconnecté de l'alimentation secteur. Pour ce faire, débranchez le cordon d'alimentation de l'appareil de la prise secteur. La prise d'alimentation doit se trouver à proximité du produit et doit être facilement accessible.

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

Sécurité UL: votre produit est certifié UL. Il doit être utilisé uniquement avec des appareils certifiés UL. Avertissement relatif à la batterie Attention: risque d'explosion et de dommage corporel en cas d'utilisation de batterie/piles non appropriées. Ne pas ouvrir, abîmer ou exposer à des matériaux conducteurs (métal), à l'humidité, à du liquide, au feu ou à la chaleur (température supérieure à 54°C). La batterie/les piles risqueraient de fuir ou d'exploser, causant des dommages corporels. Se débarrasser des batteries/piles usagées, qui fuient ou endommagées conformément aux lois et règlements en vigueur dans votre pays et aux instructions du fabricant. Ne pas utiliser ni charger les batteries/piles (rechargeables au lithium-ion) si elles fuient ou si elles sont décolorées ou déformées. Ne mélangez pas différents types de piles. Ne pas charger les piles alcalines. Ne pas laisser les batteries/piles rechargeables déchargées ou inutilisées pendant de longues périodes. La longévité des batteries/piles varie en fonction de leur utilisation. Remplacer toutes les piles à la fois et ne pas mélanger piles neuves et piles usagées. Si le dispositif n'est pas utilisé pendant des périodes prolongées, retirer la batterie/les piles pour éviter les risques de fuite et les conserver hors de portée des enfants dans un endroit sec, à température ambiante. Avertissement relatif au boîtier d'alimentation Attention: risque d'électrocution. Pour réduire le risque d'électrocution, ne pas exposer le boîtier d'alimentation à la pluie, à l'humidité, à des liquides ou à des sources de chaleur (radiateurs, poêles, amplificateurs, etc.). Exclusivement destiné à un usage en intérieur. N'utilisez pas d'autre type de boîtier d'alimentation. Si le boîtier d'alimentation est endommagé, ne l'utilisez pas et ne tentez en aucun cas de le réparer. Vérifiez régulièrement que le boîtier d'alimentation ne présente pas de défaillance au niveau du câble, de la fiche ou du boîtier. Conditions de fonctionnement et de stockage Conditions de fonctionnement: 0.0 ~ +40,0 (degré C), 10~90% (sans condensation) Conditions hors fonctionnement: -40,0 ~ +70,0 (degré C), 10~95% (sans pluie)

Guide de l’utilisateur

Garantie limitée du matériel Logitech

Logitech garantit que votre produit Logitech est exempt de tout défaut de matériel et de construction pour 2 ans, à partir de sa date d’achat. Hormis lorsque les lois en vigueur l’interdisent, cette garantie n’est pas transférable et elle est limitée à l’acheteur initial. Cette garantie vous octroie un certain nombre de droits et vous bénéficiez également d’autres droits qui varient selon les lois locales en vigueur. En cas de rupture de garantie, la seule obligation de Logitech et votre seul recours consistent, à la discrétion de Logitech, (1) à réparer ou remplacer le matériel, ou (2) à rembourser le montant payé, sous réserve qu’il soit renvoyé au point de vente ou à tout autre lieu indiqué par Logitech, accompagné d’un justificatif d’achat ou d’un reçu détaillé et daté. Des frais de port et de traitement peuvent être demandés, sauf si cela est contraire aux lois applicables. Logitech se réserve le droit d’utiliser des pièces neuves, remises à neuf ou déjà utilisées mais en état de marche pour réparer ou remplacer le produit. Tout matériel de remplacement sera garanti pour le reste de la période de garantie initiale ou pour trente (30) jours, selon la période la plus longue, ou pour toute durée supplémentaire éventuellement requise par la loi dans votre juridiction. Cette garantie ne couvre pas les problèmes ou les préjudices résultant (1) d’un accident, d’un abus, d’une mauvaise utilisation, d’une modification ou d’un désassemblage ; (2) d’une utilisation ou d’un entretien incorrect, d’une utilisation non conforme aux instructions fournies avec le produit ou d’un branchement à une alimentation dont la tension est inadaptée ; ou (3) de l’utilisation de consommables (piles de remplacement, par exemple) non fournis par Logitech, hormis là où une telle restriction est interdite par les lois en vigueur. Comment bénéficier de la garantie. Les réclamations fondées, et qui sont liées à la garantie, sont en général traitées par l’intermédiaire du point de vente dans les trente (30) jours suivant l’achat. Cette durée peut toutefois varier en fonction du lieu d’achat. Veuillez vous renseigner auprès de Logitech ou de la boutique qui vous a vendu le produit pour plus de détails. Les réclamations qui ne peuvent être traitées par l’intermédiaire du point de vente, et les autres questions liées au produit, doivent être adressées directement à Logitech. Les adresses et les coordonnées du service client de Logitech sont mentionnées dans la documentation qui accompagne votre produit, et sur Internet à l’adresse www.logitech.com/support. Limite de responsabilité. LOGITECH NE PEUT ÊTRE TENU RESPONSABLE DE TOUT PRÉJUDICE SPÉCIAL, INDIRECT, CONSÉCUTIF OU ACCIDENTEL, Y COMPRIS, MAIS SANS RESTRICTION, DE TOUT MANQUE À GAGNER, DE TOUTE PERTE DE RECETTES OU DE DONNÉES (DIRECTE OU INDIRECTE) OU DE TOUT PRÉJUDICE COMMERCIAL POUR RUPTURE DE TOUTE GARANTIE EXPLICITE OU IMPLICITE CONCERNANT VOTRE PRODUIT, MÊME SI LOGITECH A ÉTÉ INFORMÉ DE L’ÉVENTUALITÉ DE CES PRÉJUDICES. Durée des garanties implicites. HORMIS LORSQUE CELA EST INTERDIT PAR LES LOIS EN VIGUEUR, TOUTE GARANTIE IMPLICITE OU CONDITION DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER EST LIMITÉE EN TEMPS, POUR UNE DURÉE CORRESPONDANT À LA DURÉE DE LA PÉRIODE DE GARANTIE LIMITÉE APPLICABLE À VOTRE PRODUIT. Droits supplémentaires. Certaines juridictions ne reconnaissent pas les limitations de durée des garanties implicites ou n’autorisent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs; il est donc possible que les limitations ou l’exclusion susmentionnée ne s’applique pas à votre cas. La présente garantie vous confère des droits légaux spécifiques, qui peuvent varier selon l’Etat, le pays ou la juridiction. Droits nationaux prévus par la loi. Les consommateurs bénéficient de droits reconnus par la loi en vertu de la législation nationale applicable régissant la vente de biens de consommation. Ces droits ne sont pas affectés par les garanties mentionnées dans cette garantie limitée. Aucune autre garantie. Aucun distributeur, représentant ou employé de Logitech n’est autorisé à modifier ou étendre la présente garantie, ni à y ajouter des éléments. Durée de garantie. Veuillez noter que dans l’Union européenne, toute période de garantie inférieure à deux années doit être rallongée pour atteindre une durée de deux années complètes. Adresse de Logitech. Logitech Europe S.A. – CH-1110 Morges – Suisse © 2009 Logitech. Tous droits réservés. Logitech, le logo Logitech et les autres marques Logitech sont la propriété de Logitech et peuvent être des marques déposées. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. Logitech n’assume aucune obligation quant aux éventuelles erreurs susceptibles d’apparaître dans ses manuels ou sur son site Internet. Les informations contenues dans le présent document sont susceptibles d’être modifiées sans préavis.
