MANUAL DE USUARIO SQUEEZEBOX TOUCH LOGITECH

Gracias por adquirir un reproductor de música Wi-Fi Logitech® Squeezebox™ Touch. Esperamos que disfrute tanto usándolo como nosotros disfrutamos creándolo. Este manual trata la configuración básica del hardware. Una vez finalizada la configuración del hardware, las pantallas de Squeezebox Touch le guiarán durante el resto de la configuración. La sección Resolución de problemas al final de la guía trata problemas que pueden surgir durante el proceso de configuración. Para obtener documentación completa sobre las funciones de Squeezebox Touch, consulte la guía de funciones en www.mysqueezebox.com.

Para obtener más información sobre Squeezebox, visite www.mysqueezebox.com.

Adaptador de alimentación con clavija extraíble

Lo necesario para empezar

Para comenzar a utilizar Squeezebox Touch, necesitará: • Un sistema estéreo o unos altavoces amplificados • Una conexión de banda ancha a Internet (por ejemplo, DSL o de módem

• El nombre y la contraseña para la red inalámbrica

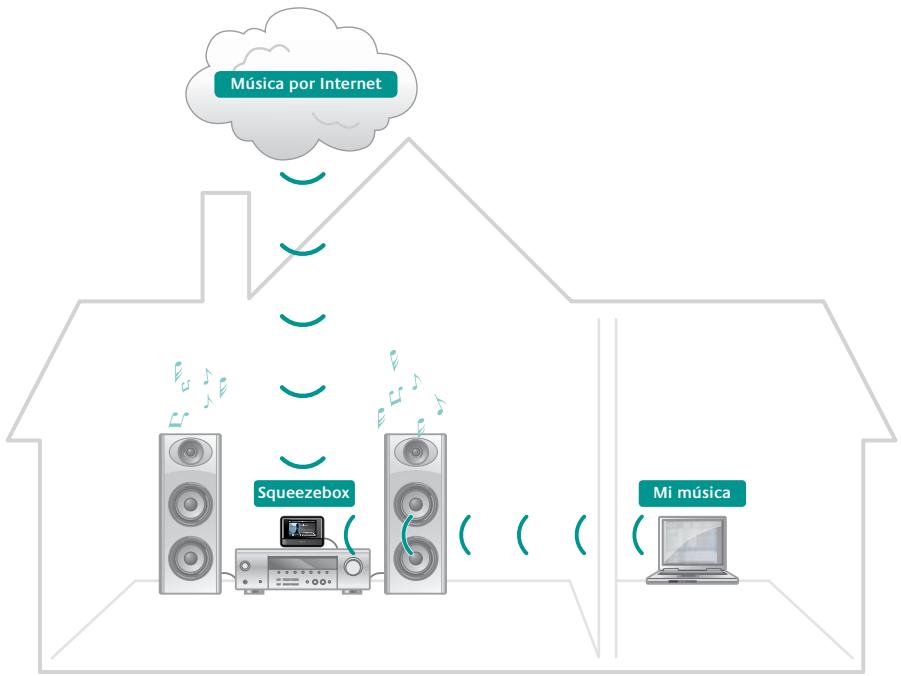

G Configuración típica de Squeezebox Touch

Busque una buena ubicación

Coloque Squeezebox Touch donde pueda conectarlo fácilmente al sistema estéreo, con la pantalla visible y accesible. Squeezebox Touch debe estar conectado todo el tiempo a una toma de corriente. Si va a agregar Squeezebox Touch a una red inalámbrica, cerciórese de que Squeezebox se encuentra dentro del radio de acción de la red. Si va a configurar una conexión con cables, coloque Squeezebox Touch al a lcance tanto del sistema estéreo doméstico como de la toma Ethernet.* * El cable Ethernet no se incluye. Español   51

Componentes de Squeezebox

Squeezebox Touch se conecta directamente al equipo estéreo, por lo que permite escuchar la música en el sistema estéreo o en altavoces amplificados. Para administrar Squeezebox Touch, use la pantalla táctil o el mando a distancia.

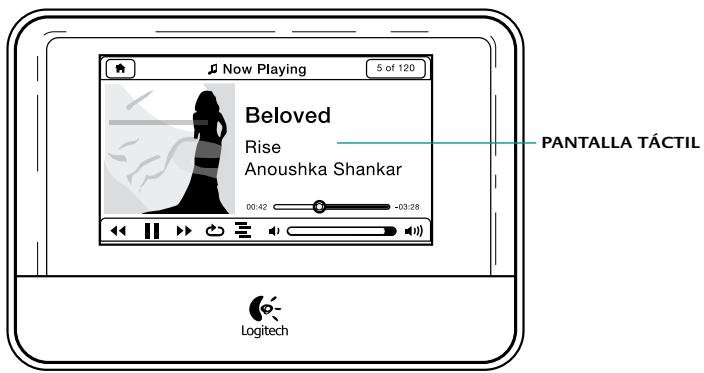

PANTALLA TÁCTIL Parte frontal de Squeezebox

Nota Use sólo el paño que se proporciona, o uno para gafas, para limpiar la pantalla de Squeezebox. Los pañuelos de papel y otros materiales pueden producir rayas. La parte posterior de Squeezebox Touch incluye varios puertos para la conexión al equipo estéreo o de altavoces amplificados, y uno para la conexión a una red Ethernet.

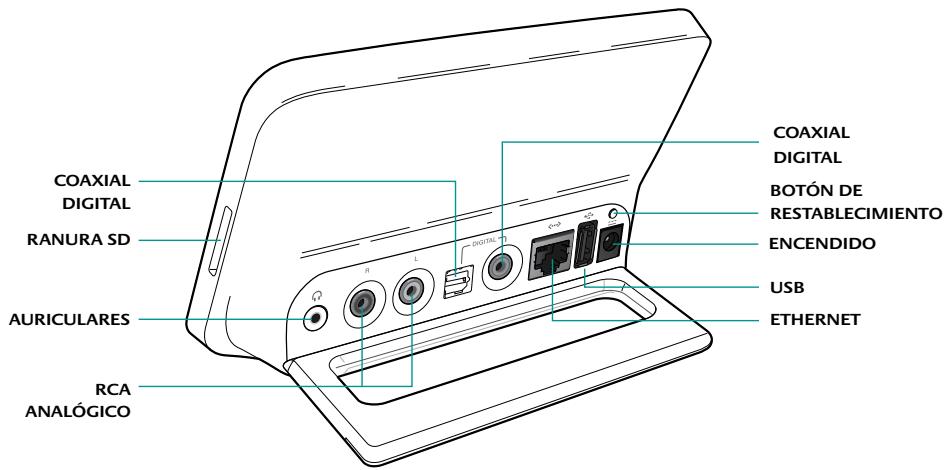

BOTÓN DE RESTABLECIMIENTO RANURA SD ENCENDIDO USB AURICULARES ETHERNET RCA ANALÓGICO Parte posterior de Squeezebox

Puede navegar por Squeezebox utilizando la pantalla táctil o el mando a distancia. Nota Si utiliza el mando, conserve la línea de visión con Squeezebox. La luz infrarroja del mando a distancia debe poder comunicarse con el sensor en Squeezebox Touch.

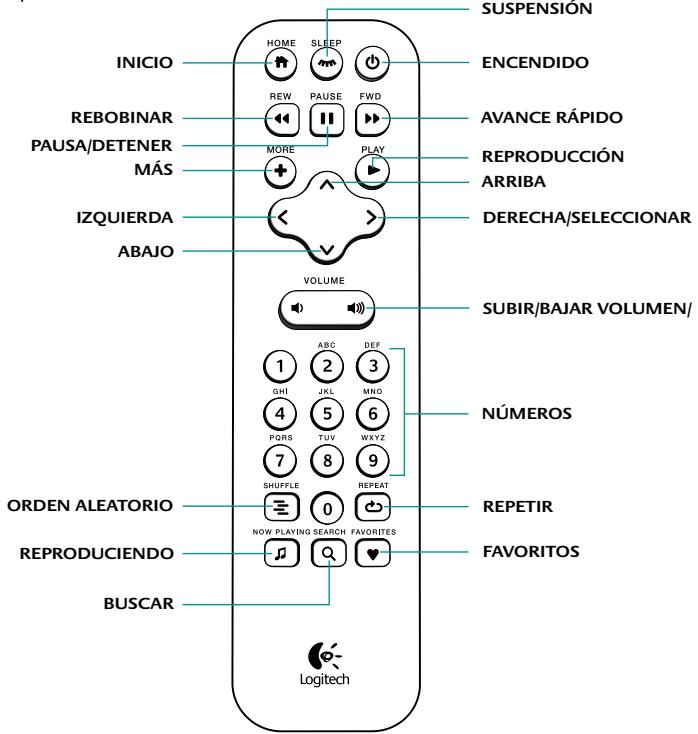

SUSPENSIÓN ENCENDIDO AVANCE RÁPIDO REPRODUCCIÓN ARRIBA DERECHA/SELECCIONAR ORDEN ALEATORIO REPRODUCIENDO REPETIR FAVORITOS BUSCAR Mando a distancia de Squeezebox

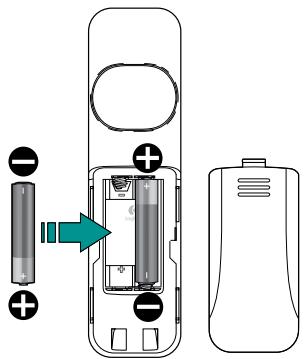

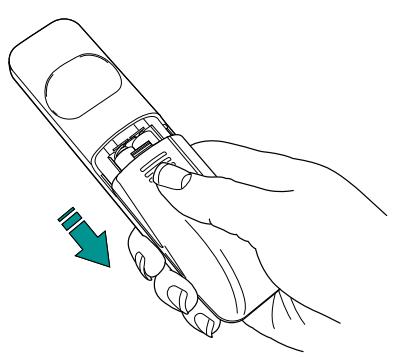

Paso 1: Inserte las pilas en el mando

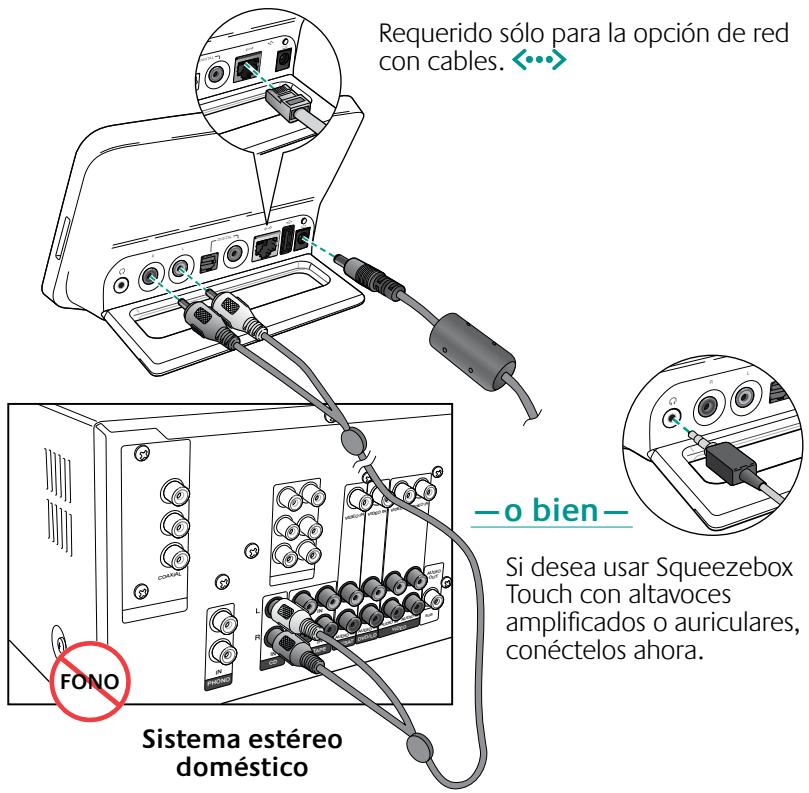

Paso 2: Realice las conexiones de Squeezebox

Requerido sólo para la opción de r ed con cables.

IN VIDEO COAX IN VIDEO IN VIDEO

IN VIDEO AUDIO OUT IAL IN IN IN TAPE B AUDIO IN T XX/SA AUDIO IN DVD/L AUDIO Sistema estéreo doméstico

Si desea usar Squeezebox

Touch con altavoces amplificados o auriculares, conéctelos ahora.

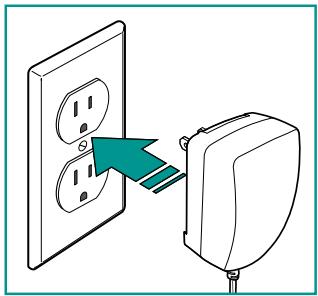

Una vez conectado, Squeezebox Touch se encenderá automáticamente pasados unos segundos.

Pantalla de inicio de Squeezebox Touch

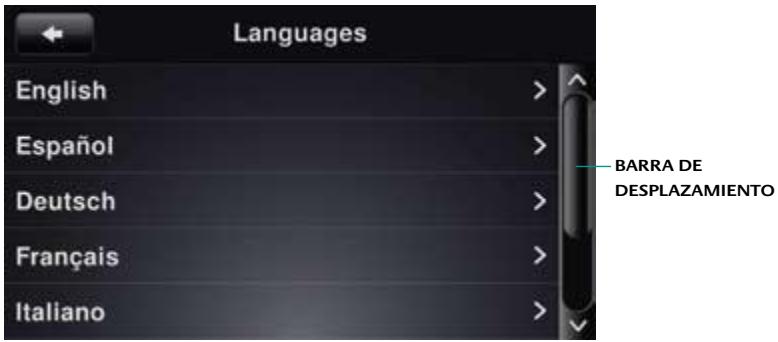

Paso 4: Vaya a la configuración en pantalla

Para finalizar el proceso de configuración, cerciórese de que el enrutador esté encendido y tenga conexión a Internet. Siga los sencillos pasos que aparecen en pantalla, mediante la pantalla táctil o el mando a distancia.

Comience el proceso de configuración en pantalla.

Cuando finalice el proceso de configuración, un breve tutorial en pantalla le ayudará en los primeros pasos.

Uso de Squeezebox Touch

Reproducción de música de Internet Como usuario de Squeezebox Touch, puede buscar y agregar servicios de música y otras aplicaciones complementarias en la pantalla de Squeezebox Touch, o en www.mysqueezebox.com.

Logitech® Squeezebox™ Touch Wi-Fi Music Player

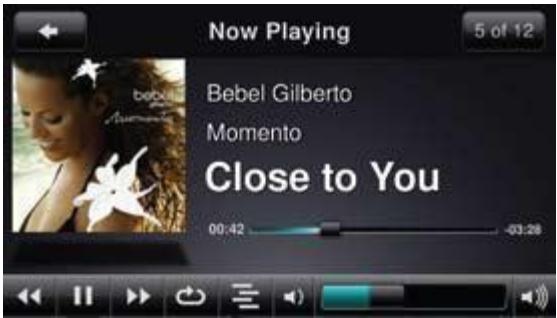

Reproducir música desde el ordenador Cuando haya finalizado el proceso de configuración, vaya a www.mysqueezebox.com y descargue el software de Squeezebox. Squeezebox Touch podrá reproducir entonces la música almacenada en el ordenador. Se buscarán e indexarán los archivos en iTunes u otra biblioteca de música. A continuación, sólo deberá seleccionar un nombre de ordenador en la pantalla Mi música de Squeezebox, navegar hasta la canción que desea y reproducirla.

Reproducir música desde una unidad USB o tarjeta SD Además de reproducir música de Internet y del ordenador, puede reproducir música directamente de una unidad USB o tarjeta SD. Sólo tendrá que conectar la unidad en el conector USB en la parte posterior de Squeezebox, o insertar la tarjeta SD en la ranura en la parte derecha. A continuación, seleccione un nombre de dispositivo en la pantalla Mi música de Squeezebox, navegue hasta la canción que desea y reprodúzcala.

Para descargar la Guía de funciones de Squeezebox Touch, vaya a www.mysqueezebox.com.

Resolución de problemas

Restablecer Squeezebox Para restablecer Squeezebox Touch, pulse el botón de restablecimiento que se encuentra en la parte posterior de Squeezebox, encima del conector de alimentación. Mantenga pulsado el botón hasta que aparezca un mensaje “Configuración de fábrica” en la pantalla. También puede ir a Inicio > Configuración > Avanzada > Configuración de fábrica > Continuar. Aparecerá el logotipo de Logitech, seguido por un mensaje Configuración de fábrica.

No tengo el nombre y la contraseña de la red inalámbrica Si no conoce el nombre y la contraseña de la red, y ésta es inalámbrica: 1. Compruebe si los tiene escritos en algún sitio. 2. Pregunte a otros en casa si saben cuáles son. 3. Póngase en contacto con la persona que configuró la red doméstica. 4. Consulte el manual del enrutador. 5. Póngase en contacto con el fabricante del enrutador si necesita asistencia.

Como parte del proceso de configuración, necesitará el nombre y la contraseña asignados a la red inalámbrica cuando se instaló ésta. El nombre de red también se conoce como SSID; la contraseña, como clave inalámbrica o de seguridad.

No encuentro mi red Si la red no aparece en la lista de redes inalámbricas: 1. Compruebe que Squeezebox Touch se encuentra dentro del radio de acción de la red inalámbrica. 2. Vaya al ordenador para comprobar que la red está en funcionamiento. 3. Si el enrutador se ha configurado para que no transmita el nombre de la red (SSID), seleccione Otras redes en la parte inferior de la lista de redes, e introduzca el nombre de la suya. 4. Desconecte el enrutador, espere 30 segundos y vuelva a conectarlo. 5. Consulte la documentación del enrutador, o póngase en contacto con el fabricante si necesita ayuda.

No se acepta la contraseña

Si no se acepta la contraseña: 1. Vuelva a introducirla. Quizás se trate de un error de escritura. 2. Convierta la contraseña de ASCII a hexadecimal. Si la contraseña de red no se acepta, quizá esté en formato ASCII. (Esto sólo se aplica a contraseñas WEP con 5 o 13 caracteres d e longitud.)

Si desea más información, consulte nuestra Base de conocimientos en www.mysqueezebox.com/support.

Logitech® Squeezebox™ Touch Wi-Fi Music Player

No se ha realizado la conexión a la red Si Squeezebox Touch no se conecta a la red doméstica: 1. Compruebe que ha seleccionado el nombre de red correcto. 2. Vuelva a seleccionar el nombre de la red, o cámbielo. Si la red tiene un nombre común, como linksys, podría haber varias redes con dicho nombre en el vecindario. Una forma de evitar este problema es cambiando el nombre de la red inalámbrica a uno más exclusivo. 3. Especifique una dirección IP estática. Si el enrutador no se ha configurado para usar DHCP en la asignación de direcciones IP, Squeezebox mostrará una pantalla Problema de dirección. Desde aquí puede introducir la dirección IP, la máscara de subred, la puerta de enlace y la dirección del servidor DNS. Para obtener ayuda con esta tarea, póngase en contacto con la persona que configuró la red inalámbrica o con el proveedor del enrutador.* 4. Desactive los filtros de MAC. Si el enrutador usa filtros de MAC, desactívelos, o agregue la dirección MAC en la parte inferior de Squeezebox a la tabla de dispositivos permitidos en el enrutador. 5. Desconecte el enrutador, espere 30 segundos, vuelva a conectarlo y repita el proceso de configuración. 6. Póngase en contacto con el proveedor del enrutador si necesita asistencia.

* Squeezebox Touch normalmente depende de un servidor DHCP que proporciona una dirección IP durante la configuración. Si prefiere usar una dirección IP estática, puede hacerlo de dos modos:

• Compruebe que el servidor DHCP está desactivado, e introduzca una dirección IP estática cuando Squeezebox muestre la p antalla pertinente. • Configure y conecte Squeezebox de forma normal, mediante DHCP. Cuando finalice la configuración, vaya a la pantalla Configuración y cambie la dirección IP introduciéndola manualmente.

Si desea más información sobre cómo establecer una dirección IP estática, vaya a: www.mysqueezebox.com/support.

La música no se reproduce 1. Si la música no se reproduce: 2. Compruebe que los cables estén bien conectados al sistema estéreo o a los altavoces amplificados. 3. Compruebe el selector de fuente en el sistema estéreo para ver si las fuentes corresponden. 4. Compruebe el volumen en el sistema estéreo. 5. Agregue excepciones al software del servidor de seguridad. Si escucha música del ordenador (mediante el software Squeezebox), compruebe que no haya ninguna advertencia en la pantalla y que el servidor de seguridad tenga las excepciones adecuadas. Excepciones requeridas: puerto UDP 3483, puerto TCP 3483 y puerto TCP 9000. 6. Como prueba, reproduzca una canción diferente. 7. Si Squeezebox Touch muestra “Detenido”, compruebe la conexión interna.

No encuentro mi colección de música en Mi música

Si desea reproducir la colección de música almacenada en el ordenador, pero el nombre de éste no aparece en Mi música: 1. Compruebe que ha instalado el software Squeezebox de www.mysqueezebox.com. 2. Compruebe que el software SqueezeCenter está en ejecución. • Windows – Desplace el puntero del ratón sobre el icono del software en la barra de tareas. Si no ve “SqueezeCenter en ejecución”, haga clic con el botón derecho sobre el icono y seleccione Iniciar SqueezeCenter. • Macintosh - Haga clic en Preferencias del sistema y luego en el software Squeezebox. Si el texto del botón es Iniciar servidor, haga clic en él. Si el texto del botón es Detener servidor, la aplicación ya se encuentra en ejecución. 3. Si usa un servidor de seguridad de terceros, como Trend Micro, Norton, McAfee, o OneCare, consulte nuestra base de conocimientos en www.mysqueezebox.com/support y busque artículos sobre su servidor de seguridad. Si el servidor de seguridad no se trata en nuestra base de datos, agregue excepciones para tres puertos, como sigue: puerto UDP 3483, puerto TCP 3483 y puerto TCP 9000. Si desea información sobre la realización de este cambio en el software del servidor de seguridad, busque en Internet “excepciones, puertos, <nombre de aplicación del servidor de seguridad>” o póngase en contacto con el personal de asistencia técnica del software del servidor de seguridad. 4. Si la red usa varios enrutadores o Voice over IP (VOIP), o es una red corporativa con una configuración compleja o segmentada, cerciórese de que el ordenador y Squeezebox Touch están en el mismo segmento de red. Esto permite que Squeezebox Touch se conecte automáticamente al software Squeezebox en el ordenador.

Logitech y el cumplimiento de normativas

Para obtener más información sobre el cumplimiento de las normativas, visite http://www.logitech.com/compliance. Se autoriza el uso de este producto en los siguientes países: AT, CY, BE, BGR*, DK, UK, FI, FR**, DE, GR, HU, IE, LU, NL, PT, ES, SE, IS, LI, NO, CH, CZ, PL, RO, SK, SI, EE, LV, LT, MT * Requiere una licencia general para uso en exteriores.** Sólo para uso en interiores

Información de seguridad

PRECAUCIÓN: PELIGRO DE DESCARGAS ELÉCTRICAS ADVERTENCIA: PARA REDUCIR AL MÍNIMO EL RIESGO DE DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE DISPOSITIVO A LLUVIA O HUMEDAD.

Seguridad UL: Este producto ha superado las pruebas UL. Debe utilizarse únicamente con otros dispositivos que hayan superado dichas pruebas.

No use este dispositivo cerca del agua.

No bloquee ningún orificio para la ventilación. Realice la instalación según las instrucciones del fabricante. No introduzca objetos en las ranuras o los orificios de ventilación del dispositivo, ya que podrían producirse descargas eléctricas o incendios. Mantenga una distancia mínima de 15 cm alrededor del dispositivo para que la ventilación sea suficiente. No se debe impedir la ventilación cubriendo los orificios con elementos como periódicos, manteles, cortinas, etc. No coloque el dispositivo cerca de fuentes de luz o calor con llama al descubierto. Coloque el dispositivo en un lugar seguro para evitar caídas que pudieran ocasionar lesiones físicas o dañar el producto. No realice la instalación cerca de fuentes de calor como radiadores, calentadores, estufas u otros dispositivos (incluidos amplificadores) que generen calor. No anule, bajo ninguna circunstancia, las prestaciones de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. La clavija ancha representa su seguridad. Si el enchufe suministrado no encaja en la toma de corriente, encargue a un electricista la sustitución de la toma de corriente antigua. Evite que el cable de alimentación quede expuesto a pisadas o excesivamente doblado especialmente cerca del enchufe, puntos de conexión y el punto desde el que sale del dispositivo. Utilice únicamente adaptadores o accesorios específicamente recomendados por el fabricante. Desenchufe este dispositivo si no va a utilizarlo durante periodos de tiempo prolongados o durante tormentas con relámpagos. Solicite la realización de cualquier operación de mantenimiento y reparación a personal técnico cualificado. El dispositivo requerirá servicio técnico en aquellos casos en los que haya sufrido algún desperfecto, como daños en el cable o en la clavija de alimentación, contacto con líquidos o introducción de objetos en el interior del dispositivo, exposición a lluvia o humedad excesiva, funcionamiento incorrecto o golpes o caídas. El dispositivo se desconectará de la toma de corriente desenchufando el cable de alimentación de la toma de CA. La toma de pared debería estar instalada cerca del equipo, en un lugar fácilmente accesible.

Advertencia sobre pilas

Precaución: riesgo de explosión y lesiones físicas si se sustituyen las pilas por un tipo no adecuado. Las pilas no deben abrirse, dañarse ni exponerse a materiales conductores (metal), humedad, líquidos, fuego o calor (superior a 54° C). Tales acciones podrían provocar fugas en las pilas o hacerlas estallar, con el resultado de posibles lesiones físicas. Deshágase de las pilas gastadas, con fugas o dañadas de acuerdo con las instrucciones del fabricante y las normativas aplicables. No use o cargue pilas (recargables de ion litio) con fugas, pérdida de color o deformaciones. No mezcle distintos tipos de pilas. No cargue pilas alcalinas. No deje pilas recargables descargadas o sin utilizar durante periodos prolongados. La duración de las pilas depende del uso. Cuando las sustituya, retire todas las pilas gastadas y no mezcle pilas nuevas y viejas. Cuando el dispositivo no se use durante periodos prolongados, retire las pilas para evitar fugas y guárdelas en un lugar seco a temperatura ambiente y fuera del alcance de los niños. Advertencia sobre la fuente de alimentación Precaución sobre riesgo de descargas eléctricas: para reducir el riesgo de descargas eléctricas, no exponga la fuente de alimentación a lluvia, humedad, líquidos o fuentes de calor (como radiadores, calentadores, estufas, amplificadores, etc.). Solo para uso en interiores. No utilice ninguna otra fuente de alimentación con el producto. No use una fuente de alimentación dañada ni trate de reparar una. Examine la fuente de alimentación periódicamente para comprobar el buen estado del cable, la clavija y la caja. Condiciones de funcionamiento y almacenamiento Condiciones de funcionamiento: 0° ~ +40° C, 10~90% (sin condensación) Condiciones de almacenamiento: -40° ~ +70° C, 10~95% (sin lluvia)

Garantía Limitada de Productos de Hardware Logitech

Logitech garantiza que sus productos de hardware Logitech no presentarán defectos materiales ni de fabricación durante 2 años, a partir de la fecha de compra. Salvo disposición legal contraria, esta garantía no es transferible y se limita al comprador original. Esta garantía le otorga derechos legales específicos y es posible que usted también tenga otros derechos que varían según las leyes locales. La responsabilidad total de Logitech y su recurso exclusivo en caso de violación de la garantía consistirá en, según el criterio de Logitech, (1) reparar o reemplazar el hardware, o (2) reembolsar el precio abonado, siempre que se devuelva el hardware al punto de venta u otro lugar similar indicado por Logitech, con una copia del recibo de venta o del recibo detallado y fechado. Es posible que se apliquen gastos de envío y entrega, salvo disposición legal contraria. Es posible que Logitech utilice, según su criterio, piezas nuevas, restauradas o usadas en buenas condiciones para reparar o reemplazar cualquier producto de hardware. Todo producto de hardware de reemplazo estará cubierto por la garantía durante el período restante correspondiente al período de la garantía original o durante treinta (30) días, el período que sea más largo, o durante cualquier período adicional establecido en su jurisdicción. Esta garantía no cubre los problemas o daños ocasionados por (1) accidente, abuso, mal uso o toda reparación, modificación o desmontaje no autorizados; (2) uso o mantenimiento inadecuados, uso no compatible con las instrucciones del producto o conexión a una fuente de alimentación eléctrica inadecuada o (3) utilización de insumos, como baterías de reemplazo, no proporcionados por Logitech, salvo disposición legal contraria a esta restricción. Cómo obtener respaldo de la garantía. Los reclamos de garantía válidos generalmente son procesados a través del punto de venta durante los primeros treinta (30) días posteriores a la compra. Sin embargo, dicho período podrá variar de acuerdo con el lugar donde usted adquirió el producto: consulte con Logitech o con el minorista donde usted adquirió el producto para obtener más detalles al respecto. Los reclamos de garantía que no puedan ser procesados a través del punto de venta y toda inquietud relacionada con el producto adquirido deberán ser enviados a Logitech. Usted podrá encontrar las direcciones y la información de contacto del servicio al cliente de Logitech en la documentación adjunta al producto y en la página web www.logitech.com/support. Limitaciones de responsabilidad. LOGITECH NO ASUMIRÁ NINGUNA RESPONSABILIDAD POR DAÑOS ESPECIALES, INDIRECTOS, FORTUITOS O CONSIGUIENTES, A SABER, ENTRE OTROS, LA PÉRDIDA DE GANANCIAS, INGRESOS O INFORMACIÓN (YA SEA DIRECTA O INDIRECTA) O LA PÉRDIDA COMERCIAL POR VIOLACIÓN DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE SU PRODUCTO, AÚN CUANDO LOGITECH HAYA SIDO ASESORADO CON RESPECTO A LOS POSIBLES DAÑOS. Duración de las garantías implícitas. SALVO DISPOSICIÓN LEGAL CONTRARIA, LA DURACIÓN DE TODA GARANTÍA O CONDICIÓN IMPLÍCITA DE APTITUD E IDONEIDAD QUE TENGA UN PROPÓSITO ESPECÍFICO PARA ESTE PRODUCTO DE HARDWARE ESTARÁ LIMITADA A LA DURACIÓN DEL PERÍODO CORRESPONDIENTE A LA GARANTÍA LIMITADA DE SU PRODUCTO. Derechos adicionales. Dado que en algunas jurisdicciones no se permiten las limitaciones de duración de una garantía implícita o no se permiten las exclusiones o limitaciones de responsabilidad por daños resultantes o fortuitos, puede que las limitaciones o exclusiones expuestas arriba no le sean aplicables. Esta garantía otorga al usuario derechos legales específicos; puede que posea otros derechos que variarán de acuerdo con la legislación de cada estado, país o jurisdicción. Derechos legales nacionales. Los consumidores poseen derechos legales establecidos por la legislación nacional vigente con respecto a la venta de bienes de consumo. Dichos derechos no se ven afectados por las garantías establecidas en esta Garantía Limitada. Ninguna otra garantía. Ningún distribuidor, representante o empleado de Logitech tiene autorización para realizar modificaciones, extensiones o adiciones a esta garantía. Periodos de garantía. Tenga en cuenta que, en la Unión Europea, cualquier periodo de garantía inferior a dos años deberá ampliarse a dos años. Dirección de Logitech. Logitech Europe S.A. – CH-1110 Morges – Suiza © 2009 Logitech. Todos los derechos reservados. Logitech, el logotipo de Logitech y otras marcas de Logitech son propiedad de Logitech y pueden ser registradas. Todas las demás marcas registradas son propiedad de sus respectivos dueños. Logitech no asume ningún tipo de responsabilidad por los errores que puedan haberse cometido en los manuales o en esta página Web. La información aquí consignada estará sujeta a cambios sin previo aviso.
