Type de produit	Tensiomètre électronique de bras
Marque	Topcom
Modèle	BD-4623
Méthode de mesure	Oscillométrique
Zone de mesure	Bras (brassard)
Affichage	Écran LCD numérique
Plage de mesure de pression	0 à 300 mmHg
Précision pression	±3 mmHg
Plage de mesure du pouls	40 à 199 battements/min
Précision pouls	±5 %
Mémoire	90 mesures avec date et heure
Détection d'arythmie	Oui
Classification OMS	Indicateur de niveau de pression
Alimentation	4 piles AAA (1,5 V)
Dimensions de l'appareil	Environ 140 x 100 x 60 mm
Poids	Environ 270 g (sans piles)
Circonférence du bras	22 à 36 cm
Fonction d'arrêt automatique	Oui, après 1 minute d'inactivité
Entretien et nettoyage	Nettoyer l'appareil avec un chiffon sec et doux. Le brassard peut être nettoyé avec un chiffon humide, puis séché à l'air libre.
Sécurité	Certifié CE, conforme aux directives européennes
Pièces détachées et réparabilité	Brassard de rechange disponible, piles standard AAA

FOIRE AUX QUESTIONS - BD-4623 TOPCOM

Comment bien positionner le brassard ?

Placez le brassard à environ 2-3 cm au-dessus du coude, directement sur la peau. Le tube doit être aligné avec l'artère brachiale. Assurez-vous que le brassard est bien ajusté mais pas trop serré.

Quelle est la meilleure position pour prendre sa tension ?

Asseyez-vous confortablement, le dos droit, les pieds à plat sur le sol. Posez le bras sur une table à hauteur du cœur. Restez immobile et ne parlez pas pendant la mesure.

Que signifient les symboles sur l'écran ?

Le cœur clignotant indique une détection de pouls. Le symbole d'arythmie (cœur irrégulier) s'affiche si une irrégularité est détectée. L'indicateur OMS montre votre niveau de pression par code couleur (vert, orange, rouge).

Comment effacer les mesures en mémoire ?

Pour effacer toutes les mesures, maintenez enfoncé le bouton 'M' (mémoire) pendant environ 5 secondes jusqu'à ce que 'CL' clignote, puis relâchez. Confirmez en appuyant à nouveau sur 'M'.

Que faire si l'appareil affiche 'Err' ?

Les messages d'erreur courants : 'Err1' (brassard mal positionné), 'Err2' (mouvement pendant la mesure), 'Err3' (gonflage insuffisant). Consultez la notice pour les solutions.

À quelle fréquence dois-je remplacer les piles ?

Les piles durent environ 200 mesures. Remplacez les 4 piles AAA dès que l'affichage devient faible ou que le symbole de pile vide apparaît. Utilisez des piles alcalines de qualité.

Puis-je utiliser le tensiomètre sur un enfant ?

Ce tensiomètre est conçu pour les adultes. Pour les enfants, consultez un médecin. Le brassard standard (22-36 cm) ne convient pas aux bras de petite taille.

Comment nettoyer le brassard ?

Détachez le brassard de l'appareil. Nettoyez-le avec un chiffon doux humide et du savon doux. Ne pas immerger. Laissez sécher à l'air libre avant de réutiliser.

L'appareil doit-il être calibré ?

Le tensiomètre est calibré en usine. Il n'est pas nécessaire de le recalibrer. Cependant, si vous doutez de sa précision, comparez les résultats avec une mesure prise chez votre médecin.

Que faire si le brassard ne se gonfle pas correctement ?

Vérifiez que la prise d'air est bien connectée et que le brassard n'est pas tordu. Assurez-vous que le bras est au niveau du cœur. Si le problème persiste, contactez le service client.

MODE D'EMPLOI BD-4623 TOPCOM

F Les possibilités décrites dans ce manuel sont publiées sous réserve de modifications.

Veuillez lire attentivement les informations contenues dans ce manuel d'utilisation afin de vous familiariser rapidement avec cet appareil et d'apprendre à utiliser ses fonctions.

1 Informations relatives à ce manuel d'utilisation

Ce manuel d'utilisation contient des informations sur le BPM Wrist 3500 (dénommé ci-après «l'appareil») et fournit d'importantes instructions sur la première utilisation, la sécurité, l'utilisation correcte et la maintenance de cet appareil. Veillez à toujours conserver le manuel d'utilisation près de l'appareil. Toutes les personnes responsables de son fonctionnement, de sa réparation ou de son nettoyage doivent lire et/ou consulter ce manuel d'utilisation.

Conservez ce manuel d'utilisation en lieu sûr et confiez-le à son nouveau propriétaire.

2 Copyright

Cette documentation est protégée par la législation sur le copyright.

Tous droits, y compris de reproduction, duplication et distribution photomécaniques, totales ou partielles, par le biais de procédés particuliers tels que traitement de données, supports de données et réseaux de données, ainsi que de modifications techniques et de contenus, sont réservés.

3 Avertissements

ATTENTION

Cet avertissement indique une situation potentiellement dangereuse.

Si cette situation dangereuse ne peut pas être évitée, elle peut entraîner des blessures et/ou des dégâts matériels.

Ce symbole indique une information qui facilite l'utilisation de l'appareil.

4 Règles générales d'utilisation de l'appareil

Cet appareil utilise la méthode oscillométrique pour mesurer la tension artérielle systolique et diastolique ainsi que le rythme cardiaque.

Ce produit est prévu pour un usage domestique uniquement. Ce produit est prévu pour être utilisé par des adultes de plus de 18 ans et non par des enfants. Il ne remplace aucunement une consultation chez votre médecin. Toutes les autres formes d'utilisation sont incorrectes et peuvent conduire à des situations dangereuses. Suivez toujours les instructions indiquées dans ce manuel d'utilisation.

La responsabilité du fabricant ne saurait être engagée pour toute perte ou dommage résultant d'une utilisation incorrecte. L'utilisateur de l'appareil est seul responsable de tous les risques.

ATTENTION

• Afin d'éviter toute situation dangereuse, l'appareil ne doit pas être utilisé par des enfants.

• L'appareil peut ne pas convenir aux utilisateurs qui souffrent d'une arythmie commune (auriculaire ou ventriculaire ou fibrillation auriculaire), de diabète, d'une mauvaise circulation sanguine, de problèmes rénaux, aux utilisateurs qui ont eu une attaque et aux utilisateurs inconscients. Consultez votre médecin en cas de doute.

• L'appareil contient des pièces de haute précision. Par conséquent, évitez de l'exposer à des températures extrêmes, à l'humidité et à la lumière directe du soleil. Évitez de laisser tomber ou de heurter violemment l'unité principale et protégez-la de la poussière.

- N'appuyez pas sur la touche de démarrage lorsque l'appareil n'est pas placé autour du bras.

- Ne démontez pas l'unité principale ni le manchon.

Ne pas utiliser l'appareil près d'un téléphone portable ou d'un four à micro-ondes, ceci afin d'éviter des résultats imprécis dus à une interférence électromagnétique entre les équipements électriques et électroniques.

• Si l'appareil est rangé dans un endroit frais, laissez-le s'adapter à la température ambiante avant de l'utiliser.
• N'effectuez pas de mesure si la température ambiante est très basse (moins de 50° F/10° C) ou très élevée (plus de 104° F/40° C) car vous risqueriez d'obtenir des résultats inexacts.
• Attendez 30 à 45 minutes avant d'effectuer une mesure si vous venez de consommer une boisson contenant de la caféine ou si vous venez de fumer une cigarette.
• Reposez-vous au moins 5 à 10 minutes avant d'effectuer une mesure.
• Détendez-vous au moins 3 à 5 minutes entre deux mesures.
• Assurez vous que la prise du manchon est branchée sur le moniteur.
• Nous vous recommandons d'effectuer la mesure sur le même bras (de préférence le gauche) et vers la même heure chaque jour.
• Effectuez la mesure dans un endroit calme et tranquille, à température ambiante.
• Asseyez-vous confortablement et placez votre bras sur la table en posant vos pieds bien à plat sur le sol.
• Dénudez votre bras et serrez le manchon autour du haut de votre bras, puis placez votre bras sur une table ou une surface plane au même niveau que votre cœur. Veiller à poser vos pieds bien à plat au sol.
• Ne remuez pas et ne secouez pas l'appareil pendant une mesure.
• Les mesures de tension artérielle devraient être interprétées par un médecin ou un professionnel de la santé qui connaît bien votre historique médical.
• En utilisant l'appareil et en notant les résultats des prises de tension régulièrement afin que votre médecin traitant puisse les interpréter, vous lui permettrez d'être au courant de l'évolution de votre tension.
• Si vous souffrez de problèmes de circulation comme l'artériosclérose, le diabète, une affection hépatique ou rénale, une hypertension maligne, des troubles de la circulation périphérique, etc., veuillez consultez votre médecin traitant ou un spécialiste avant d'utiliser l'appareil.
• Ce produit ne convient pas aux personnes souffrant d'arythmie ni aux femmes enceintes.
• Les mesures de tension artérielle prises au moyen de cet appareil sont équivalentes à celles effectuées par un professionnel par auscultation / tensiomètre. Elles correspondent aux limites d'exactitude prévues dans la norme nationale américaine pour les tensiomètres électroniques ou automatiques.
• Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec.
• Pour éviter tout risque d'étranglement, ne laissez pas cet appareil à la portée des enfants. Ne les laissez pas placer le manchon autour de leur cou.

5 Tension artérielle

5.1 Qu'est-ce que la tension artérielle ?

La tension artérielle est la pression exercée sur les parois artérielles lorsque le sang passe dans les artères. La tension mesurée lorsque le cœur se contracte et envoie du sang hors du cœur est dite

systolique (plus élevée). La pression mesurée lorsque le cœur se dilate sous l'action du sang qui revient dans le cœur est appelée tension diastolique (plus faible).

5.2 Pourquoi mesurer votre tension artérielle ?

Parmi les différents problèmes de santé qui touchent les gens à l'heure actuelle, les problèmes associés à une hypertension sont de loin les plus fréquents. La corrélation extrêmement forte entre l'hypertension, d'une part, et les maladies cardiovasculaires et une mortalité élevée, d'autre part, exige de mesurer la tension artérielle afin d'identifier les personnes à risque.

5.3 Norme de tension artérielle

Cet appareil est équipé d'un témoin de pression artérielle OMS (Organisation Mondiale de la Santé) qui classe la mesure de votre pression artérielle selon six niveaux (de normale à hypertension maligne) selon la classification des niveaux de tension artérielle établie par l'OMS indiquée dans le tableau ci-dessous.

Une fois la mesure effectuée, l'écran LCD affiche automatiquement auquel des six segments de la barre d'état indiquant les niveaux de tension artérielle de l'OMS votre tension correspond 8

Niveaux de pression artérielle	Témoin Tension systolique en mmHg		Tension diastolique en mmHg	Notre recommandation
Niveau 3 - Hypertension maligne	Rouge	~179	>180 110 >	Demandez immédiatement une assistance médicale.
Niveau 2 - Hypertension modérée	Orange 160		Consultez un	médecin
Niveau 1 - Hypertension bénigne	Jaune 140 ~ 159		90 ~ 99 Faites contrôler	régulièrement votre tension par le médecin
Elevée - Normale Vert 3 13	30 ~ 139 85 ~ 89 Faites contrôler			régulièrement votre tension par le médecin
Normale	Vert 2		120 ~ 129 80 ~ 84 Contrôlez vous-même votre tension
Normale	Vert 1		< 120 < 80	Contrôlez vous-même votre tension

5.4 Détecteur de battements de cœur irréguliers (IHB)

Le symbole (♡)i apparaît à l'écran indique qu'une certaine irrégularité des battements de cœur a été détectée au cours de la mesure. Parler, bouger, trembler ou un pouls irrégulier durant la mesure peuvent faire apparaître ce symbole.

Il n'y a généralement pas de raison de s'inquiéter. Toutefois, si ce symbole apparaît souvent, nous vous conseillons d'en parler à votre médecin.

• Les mesures du détecteur de battements de cœur irréguliers sont mémorisées.
• Il ne faut pas se baser sur l'affichage du pouls pour contrôler la fréquence des battements de cœur. Si le pouls détecté est souvent irrégulier durant la mesure, nous vous conseillons de demander un avis médical.
• Néanmoins, si vous souffrez d'arythmie auriculaire ou ventriculaire, de fibrillation auriculaire ou de toute autre affection particulière, nous vous conseillons, par sécurité, de consulter votre médecin traitant avant d'utiliser l'appareil.

6 Insertion des piles

ATTENTION

Le non-respect des instructions d'utilisation des piles peut être dangereux.

• Utilisez toujours des piles (classiques ou rechargeables) de même type.
• Assurez-vous d'insérer les piles en respectant la polarité indiquée. Les dommages causés aux piles et à l'appareil peuvent résulter d'une mauvaise polarité des piles.
• Ne jetez jamais les piles dans le feu, en raison du risque d'explosion.
• Veillez à ce que les bornes des piles ne puissent jamais entrer en contact l'une avec l'autre ou avec des objets métalliques, que ce soit intentionnellement ou accidentellement. Cela peut provoquer une surchauffe, un incendie ou une explosion.
• Gardez les piles hors de portée des enfants. Consultez immédiatement un médecin en cas d'ingestion.
• Des fuites au niveau des piles peuvent causer des dégâts irréversibles sur l'appareil. Manipulez avec précaution les piles endommagées ou qui fuient, en raison du risque de corrosion. Portez des gants de protection.

• Retirez les piles si vous ne prévoyez pas d'utiliser l'appareil pendant une longue période.

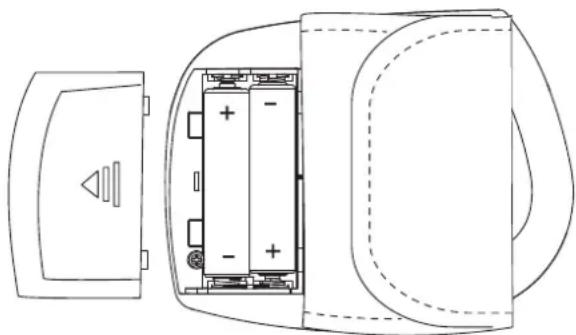

• Ouvrez le compartiment à piles en retirant le couvercle.

• Insérez 2 piles AAA non rechargeables. Respectez les polarités indiquées dans le compartiment à piles.

Évitez de court-circuiter les piles et ne les jetez pas au feu. Enlevez la pile si cet appareil ne doit pas être utilisé pendant un long moment.

1. Tension diastolique
2. Touche Marche/Arrêt
3. Touche Mémoire
4. Manchon
5. Rythme cardiaque
6. Compartiment des piles
7. Tension systolique
8. Témoin OMS
9. Horloge
10. Date

8 Mise en place du manchon

• Ôtez vos bijoux.
  Pour garantir des mesures correctes, le manchon doit être enroulé sur la peau nue. Appliquez l'unité sur votre poignet gauche, la paume vers le haut.
• Assurez-vous que le bord du manchon se trouve à environ 1 cm de la paume afin d'assurer l'exactitude des résultats.
• Fixez la bande velcro autour de votre poignet de façon à ce qu'il n'y ait pas d'espace libre entre le manchon et le poignet.

Si le manchon n'est pas assez serré, les valeurs mesurées peuvent être faussées.

- Si votre médecin a constaté une mauvaise circulation dans votre bras gauche, placez le manchon autour de votre poignet droit.

9 Position de mesure

- Détendez tout votre corps, en particulier la zone entre votre coude et vos doigts. Placez votre coude sur une table afin que le manchon soit au même niveau que votre cœur.

Votre cœur est situé légèrement en dessous de votre aisselle.

• Si le manchon n'est pas au même niveau que votre cœur ou si vous ne pouvez pas garder votre bras parfaitement immobile pendant toute la prise de tension, utilisez un objet doux, par exemple une serviette en éponge pliée, pour soutenir votre bras.
• Placez votre main de sorte que la paume soit tournée vers le haut. Asseyez-vous droit sur une chaise et respirez profondément 5 à 6 fois. Évitez de vous pencher vers l'arrière pendant que vous prenez votre tension.

10 Mesure

• Ce moniteur s'éteint automatiquement 1 minute après avoir appuyé pour la dernière fois sur un bouton.
• Pour interrompre une mesure, il vous suffit d'appuyer sur la touche Marche/Arrêt. Le manchon se dégonfle dès que vous appuyez sur un bouton.
• Ne mesurez pas votre tension immédiatement après avoir consommé un repas copieux. Pour obtenir des mesures plus précises, attendez une heure avant de prendre votre tension.
• Ne fumez pas et ne buvez pas avant de prendre votre tension artérielle.
• Lorsque vous prenez votre tension, vous ne devez pas être fatigué physiquement.
• Il est important que vous soyez détendu pendant la mesure. Essayez de vous reposer 15 minutes au préalable.
• Ne prenez pas votre tension si vous êtes stressé ou tendu.
• Prenez votre tension artérielle à température normale du corps. Si vous avez froid ou chaud, attendez un peu avant de prendre votre tension.
• Si le moniteur est conservé à des températures très basses (proches du gel), placez-le dans un endroit chauffé pendant au moins une heure avant de l'utiliser.
• Attendez environ 5 minutes avant la mesure suivante.
• Pendant la prise de tension, ne parlez pas et ne bougez pas votre bras ni les muscles de votre main.

10.2 Procédure

• Appuyez sur la touche Marche/Arrêt pour activer l'appareil. Tous les segments seront affichés.
• Lorsque la zone de mémoire actuelle s'affiche (U1-3), appuyez sur la touche Mémoire pour sélectionner la zone de mémoire souhaitée.
• Appuyez sur la touche Marche/Arrêt pour commencer la prise de tension. Si vous n'appuyez sur aucun bouton au bout de 5 secondes, la mesure commence automatiquement.
• L'écran affiche la dernière mesure avant que le manchon se gonfle de manière appropriée pour vous.
• Lorsque le niveau correct est atteint, le manchon se dégonfle.

Ce moniteur regonfle automatiquement le manchon jusqu'à 220 mmHg environ si le système détecte que votre organisme a besoin d'une pression supérieure afin de mesurer votre tension artérielle.

• Lorsque la mesure est terminée, la tension systolique, la tension diastolique et le rythme cardiaque s'affichent simultanément à l'écran LCD.
• Lorsqu'une erreur est détectée pendant la prise de tension, l'icone d'erreur 'EE' apparaît à l'écran.

10.3 Mémoire

Le BPM Wrist 3500 possède 3 zones de mémoire. Chacune peut enregistrer jusqu'à 40 mesures, y compris la date et l'heure.

Le résultat sera enregistré automatiquement après la mesure dans la zone de mémoire sélectionnée.

Pour rappeler les résultats des mesures :

Lorsque l'horloge s'affiche :

• Appuyez sur la touche Mémoire pouMaccéder au mode mémoire.
• Appuyez sur la touche Marche/Arrêt pour sélectionner la zone de mémoire de votre choix.
• Appuyez sur la touche Mémoire pour consulter le dernier résultat.
  • Pour consulter les valeurs enregistrées précédentes, appuyez plusieurs fois sur la touche Mémoire Ⓙ
  • Après avoir affiché l'enregistrement le plus ancien, l'unité affiche l'heure normale.

Pour effacer toutes les données d'une zone de mémoire :

• Appuyez sur la touche Mémoire pour accéder au mode mémoire.
• Appuyez sur la touche Marche/Arrêt pour sélectionner la zone de mémoire de votre choix.
• Appuyez sur la touche Mémoire pour consulter le dernier résultat.
• Appuyez et maintenez enfoncée la touche Mémoire pendant 3 secondes pour effacer tous les enregistrements de la zone de mémoire sélectionnée.

10.4 Réglage de la date et de l'heure

Pour régler la date et l'heure :

• Appuyez simultanément sur la touche Marche/Arrêt et sur la touche Mémoire. Le mois clignote à l'écran.
• Appuyez sur la touche Mémoire plusieurs fois pour changer le mois.
• Appuyez sur la touche Marche/Arrêt pour confirmer le mois. Le jour clignote à l'écran.
• Réglez le jour, l'heure et les minutes de la même façon, à l'aide de la touche Mémoire Mour modifier et de la touche Marche/Arrêt pour confirmer chaque réglage.
• Une fois que vous avez réglé les minutes, l'appareil est prêt à être utilisé.

11 Caractéristiques techniques

N° du modèleMesureGonflementCapacité de la mémoirePortéePrécisionAlimentationArrêt automatiqueTempérature de fonctionnementHumidité de fonctionnementTempérature de stockageHumidité de stockagePoids (sans les piles)Dimensions externesTaille du manchonPatient limitéClassification [IMAGE]

BPM Wrist 3500OscillométriqueGonflage automatique avec la pompe3 zones de mémoire pour chacune des 40 mémoires avec la date et l'heureTension : 0 ~ 300 mmHgRythme cardiaque : 30 ~180 battements/minuteTension : ± 3 mmHgRythme cardiaque : ± 5 % des mesures2 piles AAA alcalines (3 V)1 minute après la dernière pression sur une touchede +5°C à +40°C< 85% HR-20 °C à +55 °C< 95 % HREnviron 130 g91(L) x 72(I) x 29(H) mm70mm x 300mmPlus de 18 ansAlimentation interneClasse IIClassification de type BIP X 0Ne pas utiliser en présence d'un mélange anesthésique inflammable contenant de l'air ou de l'oxygène ou de l'oxyde azoté.Fonctionnement continu avec charge brève

*Les caractéristiques techniques sont sujettes à modification sans notification préalable.

12 Mise au rebut de l'appareil

Au terme du cycle de vie de ce produit, ne le jetez pas avec les déchets ménagers ordinaires ; déposez-le dans un point de collecte pour le recyclage des équipements électriques et électroniques. Le symbole indiqué sur le produit, sur le mode d'emploi et/ou sur la boîte est là pour vous le rappeler.

Certains matériaux qui composent le produit peuvent être réutilisés s'ils sont déposés dans un point de recyclage. Le recyclage de certaines pièces ou matières premières de produits

usagés contribue fortement à la protection de l'environnement. Pour toute information supplémentaire sur les points de collecte de votre région, contactez les autorités locales.

13 Garantie Topcom

13.1 Période de garantie

Les appareils Topcom bénéficient d'une période de garantie de 24 mois. Celle-ci prend effet le jour de l'achat du nouvel appareil. Les accessoires et les défauts ayant un effet négligeable sur le fonctionnement ou la valeur de l'appareil ne sont pas couverts.

La garantie s'applique uniquement sur présentation du récépissé d'achat original sur lequel figurent la date de l'achat et le modèle de l'appareil.

13.2 Mise en œuvre de la garantie

Tout appareil défectueux doit être retourné à un centre de service après-vente Topcom accompagné d'un justificatif d'achat valable. En cas de panne pendant la période de garantie, Topcom ou son centre de service après-vente officiel réparerera gratuitement les dysfonctionnements dus à un vice de matériel ou de fabrication.

Topcom assurera, à sa seule discrétion, ses obligations en matière de garantie en réparant ou en remplaçant les pièces ou les appareils défectueux. En cas de remplacement, la couleur et le modèle peuvent être différents de ceux de l'appareil acheté initialement.

La date d'achat initiale détermine le début de la période de garantie. La période de garantie n'est pas prolongée si l'appareil est remplacé ou réparé par Topcom ou par l'un de ses centres de service après-vente officiels.

13.3 Exclusions de garantie

Les dommages et les pannes dus à un mauvais traitement ou à une utilisation incorrecte et les dommages résultant de l'utilisation de pièces et d'accessoires non recommandés par Topcom ne sont pas couverts par la garantie.

La garantie ne couvre pas les dégâts causés par des éléments extérieurs, tels que la foudre, l'eau et le feu, ni les dégâts encourus pendant le transport.

Aucune garantie ne pourra être invoquée si le numéro de série indiqué sur l'appareil a été modifié, supprimé ou rendu illisible.
