Producttype	Elektronische bloeddrukmeter voor de arm
Merk	Topcom
Model	BD-4623
Meetmethode	Oscillometrisch
Meetgebied	Arm (manchet)
Weergave	Digitaal LCD-scherm
Meetbereik druk	0 tot 300 mmHg
Nauwkeurigheid druk	±3 mmHg
Meetbereik pols	40 tot 199 slagen/min
Nauwkeurigheid pols	±5%
Geheugen	90 metingen met datum en tijd
Detectie van aritmie	Ja
WHO-classificatie	Drukniveau-indicator
Voeding	4 AAA-batterijen (1,5 V)
Afmetingen apparaat	Ongeveer 140 x 100 x 60 mm
Gewicht	Ongeveer 270 g (zonder batterijen)
Armomtrek	22 tot 36 cm
Automatische uitschakelfunctie	Ja, na 1 minuut inactiviteit
Onderhoud en reiniging	Reinig het apparaat met een droge, zachte doek. De manchet kan worden gereinigd met een vochtige doek en daarna aan de lucht worden gedroogd.
Veiligheid	CE-gecertificeerd, conform de Europese richtlijnen
Onderdelen en repareerbaarheid	Vervangende manchet verkrijgbaar, standaard AAA-batterijen

Veelgestelde vragen - BD-4623 TOPCOM

Hoe plaats ik de manchet correct?

Plaats de manchet ongeveer 2-3 cm boven de elleboog, direct op de huid. De slang moet uitgelijnd zijn met de armslagader. Zorg ervoor dat de manchet goed aansluit maar niet te strak zit.

Wat is de beste houding om de bloeddruk te meten?

Ga comfortabel zitten, rug recht, voeten plat op de grond. Leg de arm op een tafel ter hoogte van het hart. Blijf stil en praat niet tijdens de meting.

Wat betekenen de symbolen op het scherm?

Het knipperende hart geeft polsdetectie aan. Het aritmiesymbool (onregelmatig hart) verschijnt als een onregelmatigheid wordt gedetecteerd. De WHO-indicator toont uw drukniveau met kleurcodes (groen, oranje, rood).

Hoe wis ik metingen uit het geheugen?

Om alle metingen te wissen, houdt u de 'M'-knop (geheugen) ongeveer 5 seconden ingedrukt tot 'CL' knippert en laat dan los. Bevestig door nogmaals op 'M' te drukken.

Wat te doen als het apparaat 'Err' weergeeft?

Veelvoorkomende foutmeldingen: 'Err1' (manchet verkeerd geplaatst), 'Err2' (beweging tijdens meting), 'Err3' (onvoldoende oppompen). Raadpleeg de handleiding voor oplossingen.

Hoe vaak moet ik de batterijen vervangen?

De batterijen gaan ongeveer 200 metingen mee. Vervang de 4 AAA-batterijen zodra het display zwak wordt of het lege batterijsymbool verschijnt. Gebruik kwalitatieve alkalinebatterijen.

Kan ik de bloeddrukmeter bij een kind gebruiken?

Deze bloeddrukmeter is ontworpen voor volwassenen. Raadpleeg een arts voor kinderen. De standaardmanchet (22-36 cm) is niet geschikt voor kleine armen.

Hoe reinig ik de manchet?

Maak de manchet los van het apparaat. Reinig hem met een zachte, vochtige doek en milde zeep. Niet onderdompelen. Laat aan de lucht drogen voor hergebruik.

Moet het apparaat worden gekalibreerd?

De bloeddrukmeter is in de fabriek gekalibreerd. Het is niet nodig hem opnieuw te kalibreren. Als u twijfelt aan de nauwkeurigheid, vergelijk dan de resultaten met een meting bij uw arts.

Wat te doen als de manchet niet goed oppompt?

Controleer of de luchtslang goed is aangesloten en de manchet niet gedraaid is. Zorg ervoor dat de arm ter hoogte van het hart is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING BD-4623 TOPCOM

NL De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder voorbehoud van wijzigingen.

Wij vragen u om deze informatie te lezen zodat u snel vertrouwd raakt met het toestel en de functies leert gebruiken.

1 Informatie over deze gebruikershandleiding

Deze gebruikershandleiding bevat informatie over de BPM Wrist 3500 (hierna 'het toestel' genoemd) en belangrijke instructies over het eerste gebruik, veiligheid, correct gebruik en onderhoud van het toestel. Bewaar de gebruikershandleiding altijd in de buurt van het toestel. Iedereen die het toestel bedient, repareert of reinigt, moet de gebruikershandleiding lezen en/of raadplegen.

Bewaar deze gebruikershandleiding op een veilige plaats en geef ze mee met het toestel aan de volgende eigenaar.

2 Auteursrecht

Dit document is auteursrechtelijk beschermd.

Alle rechten zijn voorbehouden, inclusief de rechten op fotomechanische reproductie, kopieren en verspreiding met specifieke middelen zoals gegevensverwerking, gegevensdragers of gegevensnetwerken, geheel of gedeeltelijk, alsook op technische en inhoudelijke wijzigingen.

3 Waarschuwingen

VOORZICHTIG

Deze waarschuwing wijst op een mogelijk gevaarlijke situatie.

Indien de gevaarlijke situatie niet wordt vermeden, kan dit letsel en/of materiële schade tot gevolg hebben.

Dit symbool wijst op informatie die het gebruik van het toestel vereenvoudigt.

4 Algemene regels bij gebruik van het toestel

Dit toestel maakt gebruik van de oscillometrische methode om zowel uw systolische en diastolische bloeddruk als uw hartslag te meten.

Dit product is enkel geschikt voor huishoudelijk gebruik. Dit product wordt aanbevolen voor gebruikers van 18 jaar en ouder en mag niet worden gebruikt door kinderen. Dit toestel is niet bedoeld om een bezoek aan uw arts te vervangen. Alle andere gebruiksvormen zijn ongeoorloofd en kunnen gevaar opleveren. Volg altijd de instructies in deze gebruikershandleiding.

Er wordt geen aansprakelijkheid aanvaard voor verlies of schade ten gevolge van ongeoorloofd gebruik. De gebruiker van het toestel is alleen verantwoordelijk voor alle risico's.

VOORZICHTIG

• Om gevaarlijke situaties te voorkomen, mag dit toestel niet worden gebruikt door kinderen.
• Voor gebruikers die lijden aan aritmie (atriale of ventriculaire premature hartslag of atriaal fibrilleren), suikerziekte, slechte bloedsomloop, nieraandoeningen, of voor gebruikers die een beroerte hebben gehad of gebruikers die bewusteloos zijn, is het toestel mogelijk niet geschikt. In geval van twijfel dient u uw arts te raadplegen.
• Het toestel bevat precisiecomponenten. Daarom moet het worden beschermd tegen extreme temperaturen, vochtigheid en direct zonlicht. Laat het toestel niet vallen en vermijd hevige schokken. Bescherm het tegen stof.
• Druk niet op de startknop zolang de manchet niet rond de arm is bevestigd.
• Demonteer het toestel of de manchet niet.

Gebruik het toestel niet in de buurt van een mobiele telefoon of magnetron, om onnauwkeurige resultaten door elektromagnetische interferentie tussen elektrische en elektronische apparatuur te voorkomen.

• Als het toestel op een koude plaats wordt bewaard, laat het dan eerst op kamertemperatuur komen voordat u het gebruikt.
• Meet uw bloeddruk niet bij lage (minder dan 10 °C) of hoge (meer dan 40 °C) temperaturen om onnauwkeurige metingen te voorkomen.
• Wacht 30 à 45 minuten nadat u een cafeïnehoudende drank hebt gedronken of een sigaret hebt gerookt voordat u uw bloeddruk meet.
• Rust minstens 5 à 10 minuten voordat u uw bloeddruk meet.
• Ontspan minstens 3 à 5 minuten tussen verschillende metingen.
  • Zorg ervoor dat de stekker van de manchet op de monitor is aangesloten.
• Wij raden u aan om altijd dezelfde arm (bij voorkeur de linkerarm) te gebruiken en elke dag op hetzelfde tijdstip te meten.
• Voer de metingen uit in een rustige en ontspannende omgeving bij kamertemperatuur.
• Ga comfortabel zitten en leg uw arm op de tafel met uw voeten plat op de grond.
• Wikkel de manchet stevig rond uw ontblote bovenarm en leg uw arm op een tafel of plat oppervlak op dezelfde hoogte als uw hart. Uw voeten moeten plat op de grond staan.
• Beweeg of schud het toestel niet tijdens een meting.
• De bloeddrukmetingen moeten worden geïnterpreteerd door een arts of ervaren zorgverlener die vertrouwd is met uw medische geschiedenis.
• Door het toestel regelmatig te gebruiken en de resultaten voor uw arts te noteren, houdt u uw arts op de hoogte van de voortdurende veranderingen in uw bloeddruk.
• Indien u een probleem met de bloedsomloop hebt zoals arteriosclerose, diabetes, leverziekte, nierziekte, ernstige hypertensie, perifere bloedsomloop ... moet u uw zorgverlener vóór gebruik van het toestel raadplegen.
• Dit product is niet geschikt voor mensen met een aritmie of voor zwangere vrouwen.
• De bloeddrukmetingen die met dit toestel worden uitgevoerd, zijn gelijk aan de metingen die door een ervaren waarnemer met de auscultatiemethode met manchet/stethoscoop worden verkregen, en vallen binnen de nauwkeurigheidsmarges die worden voorgeschreven door de Amerikaanse nationale standaardnormen voor elektrische of automatische sfigmomanometers.
• Dit product is geen speelgoed. Laat kinderen er niet mee spelen.
• Houd dit product uit de buurt van kinderen om wurging te voorkomen. Sta niet toe dat ze de slang rond hun nek wikkelen.

5 Bloeddruk

5.1 Wat is bloeddruk?

Bloeddruk is de druk die wordt uitgeoefend op de slagaderwand door het bloed dat door de slagaders stroomt. De druk die wordt gemeten wanneer het hart samentrekt en bloed uit het hart stuwt, is systolisch (bovendruk). De druk die wordt gemeten wanneer het hart uitzet door het bloed dat terugstroomt naar het hart wordt de diastolische bloeddruk (onderdruk) genoemd.

5.2 Waarom moet u uw bloeddruk meten?

Van de verschillende gezondheidsproblemen waarmee de moderne mens wordt geconfronteerd, komen problemen die te maken hebben met een hoge bloeddruk verreweg het vaakst voor. Door de gevaarlijk sterke correlatie tussen hoge bloeddruk en cardiovasculaire aandoeningen en het hoge ziektecijfer zijn bloeddrukmetingen noodzakelijk geworden om de risicogroepen te identificeren.

5.3 Bloeddruknorm

Dit toestel is uitgerust met een bloeddrukindicator van de WHO (Wereldgezondheidsorganisatie), die uw bloeddrukmetingen indeelt in zes stadia (Optimaal tot Ernstige hypertensie) die door de WHO worden gehanteerd om de bloeddrukniveaus te classificeren zoals weergegeven in onderstaand schema.

Na elke meting geeft het lcd-scherm automatisch uw positie weer in een van de zes segmenten van de indicatiebalk die overeenkomt met de bloeddrukindicator van de WHO ⁸

Stadia van bloeddrukniveaus	Indicator Systolisch in mmHg		Diastolisch in mmHg	Onze aanbeveling
Stadium 3 – Ernstige hypertensie	Rood	~ 179	> 180 110 >	Laat u onmiddellijk medisch behandelen
Stadium 2 – Matige hypertensie	Oranje 160		100 ~109 Raadpleeg een arts
Stadium 1 – Lichte hypertensie	Geel 140 ~ 159 90 ~ 99 Laat uw bloeddrukregelmatig door een arts controleren
Hoog – normaal Groen 3 130 ~ 139 85 ~ 89 Laat uw bloeddrukregelmatig door een arts controleren
Normaal	Groen 2		120 ~ 129 80 ~ 84 Controleer uw bloeddruk zelf
Optimaal	Groen 1		< 120 < 80	Controleer uw bloeddruk zelf

5.4 Detector voor onregelmatige hartslag (IHB)

Het symbool (verschijnt op het scherm wanneer bij de meting een zekere onregelmatigheid in de hartslag werd vastgesteld. De verschijning van dit symbool kan worden veroorzaakt door een onregelmatige hartslag, maar ook door praten, bewegen of schudden tijdens de meting.

Gewoonlijk is er geen reden tot ongerustheid, maar als het symbool regelmatig verschijnt, adviseren wij u om een arts te raadplegen.

• Als onregelmatig gedetecteerde hartslagmetingen worden in het geheugen opgeslagen.
• De hartslagdisplay is niet geschikt om de frequentie van pacemakers te controleren. Wanneer er tijdens de meting een zekere onregelmatigheid in de hartslag wordt vastgesteld, raden wij u aan om een arts te raadplegen.
• Wij raden u echter aan om uw arts uit voorzorg te raadplegen voordat u het toestel gebruikt wanneer u aan een aritmie lijdt, zoals atriale of ventriculaire premature hartslag en atriaal fibrilleren of andere speciale aandoeningen.

6 De batterijen plaatsen

VOORZICHTIG

Het kan gevaarlijk zijn wanneer u de batterijen niet volgens de instructies gebruikt.

• Gebruik altijd (gewone of oplaadbare) batterijen van hetzelfde type.
• Zorg ervoor dat de batterijen met de juiste polariteit worden geplaatst. Schade aan de batterijen en het toestel kan het gevolg zijn van een plaatsing met onjuiste polariteit.
• Gooi batterijen nooit in het vuur, omdat ze dan kunnen exploderen.

- Laat batterijcontacten in geen geval, ook niet per ongeluk, met elkaar of met metalen voorwerpen in contact komen. Dat kan oververhitting, brand of een explosie veroorzaken.

- Houd batterijen buiten het bereik van kinderen. Raadpleeg na inslikken van een batterij onmiddellijk een arts.

- Vloeistof uit lekkende batterijen kan permanente schade aan het toestel veroorzaken. Wees bijzonder voorzichtig bij het hanteren van beschadigde of lekkende batterijen, omdat deze corrosie kunnen veroorzaken. Draag veiligheidshandschoenen.

- Verwijder de batterijen wanneer het toestel gedurende lange tijd niet zal worden gebruikt.

• Open het batterijvak door het afdekplaatje weg te schuiven.
• Plaats 2 niet-oplaadbare AAA-batterijen. Let op de aangeven polariteit in het batterijvak.

Vermijd kortsluiting van batterijen en gooi ze nooit in het vuur. Verwijder de batterij als u het toestel langere tijd niet gebruikt.

1. Diastolische druk
2. Start/stop-toets
3. Geheugentoets
4. Manchet
5. Hartslag
6. Batterijvak
7. Systolische druk
8. WHO-indicatie
9. Alarm/Klok
10. Datum

8 De manchet aanbrengen

• Verwijder alle sieraden.
Rol uw mouwen op en bevestig de manchet op uw naakte huid om een correcte meting te verzekeren. Bevestig de polsband op uw linkerpols en houd uw handpalm naar boven gericht.

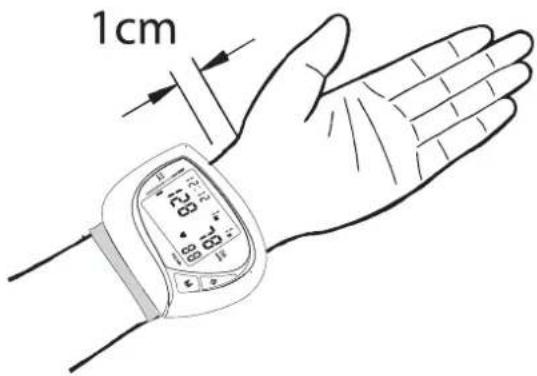

- De rand van de manchet moet ongeveer 1 cm van de handpalm verwijderd zijn om zeker te zijn van nauwkeurige metingen.
- Bevestig het klittenband stevig rond uw pols zodat er geen speling is tussen manchet en pols.

Als de manchet niet stevig genoeg rond de pols wordt gewikkeld, verkrijgt u een onjuist meetresultaat.

- Indien uw arts een zwakke bloedsomloop in uw linkerarm heeft vastgesteld, moet u de manchet rond uw rechterpols bevestigen.

9 Meethouding

- Ontspan uw hele lichaam, met name het gebied tussen uw elleboog en vingers. Plaats uw elleboog op een tafel zodat de manchet zich op dezelfde hoogte bevindt als uw hart.

Uw hart bevindt zich iets lager dan uw oksel.

- Als de manchet niet op dezelfde hoogte als uw hart ligt of als u uw arm niet volledig stil kunt houden gedurende de meting, kunt u uw arm ondersteunen met een zacht voorwerp, zoals een opgevouwen handdoek.

- Draai uw handpalm omhoog. Ga rechtop in een stoel zitten en haal 5-6 keer diep adem. Leun niet achterover tijdens de metingen.

10 Meting

10.1 Belangrijke tips

• Deze meter wordt automatisch uitgeschakeld als er gedurende 1 minuut geen knop wordt ingedrukt.
• Om de meting te onderbreken, drukt u op de start/stop-knop. De manchet zal onmiddellijk leeglopen nadat op een toets wordt gedrukt.
• Meet uw bloeddruk niet onmiddellijk nadat u uitgebreid hebt gegeten. Om nauwkeurige resultaten te verkrijgen, wacht u het best één uur alvorens te meten.
• Rook niet en drink geen alcohol voordat u uw bloeddruk meet.
• Tijdens een meting mag u niet lichamelijk moe of uitgeput zijn.
• Het is belangrijk dat u zich tijdens de meting onspant. Probeer 15 minuten te rusten voordat u uw bloeddruk meet.
• Meet uw bloeddruk niet als u gestrest of gespannen bent.
• Meet uw bloeddruk bij een normale lichaamstemperatuur. Als u het koud of warm hebt, kunt u beter even wachten alvorens uw bloeddruk te meten.
• Als de meter op een erg koude plaats wordt bewaard (nabij het vriespunt), leg hem dan gedurende minstens één uur in een warme ruimte vooraleer hem te gebruiken.
• Wacht ongeveer 5 minuten voordat u opnieuw uw bloeddruk meet.
• Praat niet tijdens de meting en beweeg ook uw arm- of handspieren niet.

• Druk op de start/stop-toets om het toestel te activeren. Alle segmenten worden weergegeven.
• Als de actuele geheugenzone weergegeven wordt (U1-3), drukt u op de geheugentoets om de gewenste geheugenzone te selecteren.
• Druk op de start/stop-toets om met de meting te beginnen. Als er gedurende 5 seconden geen toets wordt ingedrukt, dan start de meting automatisch.
• Op de display verschijnt het laatste meetresultaat voordat de manchet wordt opgepompt tot het niveau dat goed is voor u.
• Als het juiste niveau bereikt is, loopt de manchet automatisch leeg.

De meter zal de manchet automatisch verder oppompen tot ongeveer 220 mmHg als het systeem detecteert dat uw lichaam meer druk nodig heeft om uw bloeddruk te meten.

• Als de meting voltooid is, verschijnen de systolische en diastolische druk en de hartslag tegelijkertijd op het lcd-scherm.
• Wanneer tijdens de meting een fout wordt vastgesteld, verschijnt het Error-symbool 'EE' op de display.

De BPM Wrist 3500 heeft 3 geheugenzones. In elke zone kunnen tot 40 metingen, inclusief datum en tijd, worden opgeslagen. Het resultaat wordt na de meting automatisch opgeslagen in de geselecteerde geheugenzone.

Meetresultaten oproepen:

Als de klok wordt weergegeven:

• Druk op de geheugentoets om Me geheugenmodus te selecteren.
• Druk op de start/stop-toets om de gewenste geheugenzone te selecteren.

- Druk op de geheugentoets om Met laatste meetresultaat op te roepen.

- Druk meerdere keren op de geheugentoets om Meerdere meetresultaten op te roepen.

- Nadat de oudste meting op het scherm getoond is, schakelt het toestel weer over op de normale tijd.

Alle meetresultaten in een geheugenzone wissen:

• Druk op de geheugentoets om M de geheugenmodus te selecteren.
• Druk op de start/stop-toets om de gewenste geheugenzone te selecteren.

- Druk op de geheugentoets om Met laatste meetresultaat op te roepen.

- Houd de geheugentoets 3 seconden ingedrukt om Mle records van de geselecteerde geheugenzone te wissen.

10.4 Datum en tijd instellen

De datum en de tijd instellen:

• Druk de start/stop- en geheugentoets tegelijkertijd in. De maand knippert op de display.
• Druk meermaals op de geheugentoets om ne maand te wijzigen.
• Druk op de start/stop-toets om de maand te bevestigen. De dag gaat knipperen op de display.
• Wijzig de dag, de uren en minuten zoals hierboven beschreven, gebruik hiervoor de geheugentoets Ⓜ om de waarden te wijzigen en de start/stop-toets ⏻ om elke instelling te bevestigen.
• Nadat u de minuten hebt ingesteld, is het toestel klaar voor gebruik.

Modelnr.MetingOppompenGeheugencapaciteitBereikNauwkeurigheidVoedingAutomatisch uitschakelenBedrijfstemperatuurBedrijfsvochtigheidOpslagtemperatuurLuchtvochtigheid bij opslagGewicht (zonder batterijen)BuitenafmetingenAfmetingen manchetLeeftijdsbeperkingenClassificatie [IMAGE]

BPM Wrist 3500OscillometrischAutomatisch met pomp3 geheugenzones met elk 40 geheugenplaatsen met datum en tijdDruk: 0 ~ 300 mmHgHartslag: 30 ~ 180 slagen/minuutDruk: binnen ± 3 mmHgHartslag: binnen ± 5 % van meetresultaat2 X "AAA" alkaline batterijen (3 V)1 minuut nadat voor het laatst een knop ingedrukt is+5 °C tot +40 °C< 85% RV-20 °C tot +55 °C< 95% RVOngeveer 130 g91 (L) x 72 (B) x 29 (H) mm70 mm x 300 mmOuder dan 18 jaarToestel met interne voedingKlasse IIClassificatie type BIPX0Niet geschikt voor gebruik in de nabijheid van ontvlambare anesthetische mengsels met lucht of zuurstof of lachgas.Continu bedrijf met korte belastingscyclus

*Productspecificaties kunnen zonder kennisgeving worden gewijzigd.

12 Het toestel afvoeren

Na afloop van de levenscyclus van het product mag u het niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor recycling van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen waaruit het product is vervaardigd, kunnen worden hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten

te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot de plaatselijke overheid voor meer informatie over de inzamelpunten bij u in de buurt.

13 Topcom-garantie

13.1 Garantieperiode

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode gaat in op de dag waarop het nieuwe toestel werd gekocht. Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie.

De garantie moet worden bewezen door het kunnen voorleggen van de originele aankoopbon waarop de aankoopdatum en het toestelmodel staan aangegeven.

13.2 Afwikkeling van garantieclaims

Een defect toestel moet worden teruggezonden naar het onderhoudscentrum van Topcom, samen met een geldige aankoopbon. Als het toestel defect raakt tijdens de garantietermijn, zal Topcom of een van haar officieel aangewezen servicecentra defecten ingevolge materiaal- of fabricagefouten kosteloos repareren.

Topcom zal naar eigen inzicht voldoen aan haar garantieverplichtingen door defecte toestellen, of onderdelen ervan, te repareren dan wel te vervangen. Wanneer het toestel wordt vervangen, kunnen de kleur en het model afwijken van het oorspronkelijk gekochte toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode.

De garantietermijn wordt niet verlengd als het toestel wordt vervangen of gerepareerd door Topcom of een van haar aangewezen servicecentra.

13.3 Garantiebeperkingen

Schade of defecten als gevolg van een onjuiste behandeling of onjuist gebruik en schade als gevolg van het gebruik van niet-originele onderdelen of accessoires die niet worden aanbevolen door Topcom, vallen buiten de garantie.

De garantie dekt geen schade die te wijten is aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen aanspraak worden gemaakt op de garantie als het serienummer op het toestel gewijzigd, verwijderd of onleesbaar gemaakt is.
