Tipo di prodotto	Sfigmomanometro elettronico da braccio
Marca	Topcom
Modello	BD-4623
Metodo di misurazione	Oscillometrico
Zona di misurazione	Braccio (bracciale)
Display	Schermo LCD digitale
Intervallo di misurazione della pressione	Da 0 a 300 mmHg
Precisione della pressione	±3 mmHg
Intervallo di misurazione del polso	Da 40 a 199 battiti/min
Precisione del polso	±5 %
Memoria	90 misurazioni con data e ora
Rilevamento dell'aritmia	Sì
Classificazione OMS	Indicatore del livello di pressione
Alimentazione	4 batterie AAA (1,5 V)
Dimensioni dell'apparecchio	Circa 140 x 100 x 60 mm
Peso	Circa 270 g (senza batterie)
Circonferenza del braccio	Da 22 a 36 cm
Funzione di spegnimento automatico	Sì, dopo 1 minuto di inattività
Manutenzione e pulizia	Pulire l'apparecchio con un panno asciutto e morbido. Il bracciale può essere pulito con un panno umido, poi asciugato all'aria.
Sicurezza	Certificato CE, conforme alle direttive europee
Ricambi e riparabilità	Bracciale di ricambio disponibile, batterie standard AAA

Domande frequenti - BD-4623 TOPCOM

Come posizionare correttamente il bracciale?

Posizionare il bracciale a circa 2-3 cm sopra il gomito, direttamente sulla pelle. Il tubo deve essere allineato con l'arteria brachiale. Assicurarsi che il bracciale sia ben aderente ma non troppo stretto.

Qual è la posizione migliore per misurare la pressione?

Sedersi comodamente, schiena dritta, piedi appoggiati a terra. Appoggiare il braccio su un tavolo all'altezza del cuore. Rimanere immobili e non parlare durante la misurazione.

Cosa significano i simboli sullo schermo?

Il cuore lampeggiante indica il rilevamento del polso. Il simbolo di aritmia (cuore irregolare) appare se viene rilevata un'irregolarità. L'indicatore OMS mostra il livello di pressione tramite codice colore (verde, arancione, rosso).

Come cancellare le misurazioni in memoria?

Per cancellare tutte le misurazioni, tenere premuto il pulsante 'M' (memoria) per circa 5 secondi finché non lampeggia 'CL', quindi rilasciare. Confermare premendo nuovamente 'M'.

Cosa fare se l'apparecchio mostra 'Err'?

Messaggi di errore comuni: 'Err1' (bracciale posizionato male), 'Err2' (movimento durante la misurazione), 'Err3' (gonfiaggio insufficiente). Consultare il manuale per le soluzioni.

Con quale frequenza devo sostituire le batterie?

Le batterie durano circa 200 misurazioni. Sostituire le 4 batterie AAA non appena il display diventa debole o compare il simbolo di batteria scarica. Utilizzare batterie alcaline di qualità.

Posso usare il misuratore su un bambino?

Questo misuratore è progettato per adulti. Per i bambini, consultare un medico. Il bracciale standard (22-36 cm) non è adatto per braccia piccole.

Come pulire il bracciale?

Scollegare il bracciale dall'apparecchio. Pulire con un panno morbido umido e sapone delicato. Non immergere. Lasciare asciugare all'aria prima di riutilizzare.

L'apparecchio deve essere calibrato?

Il misuratore è calibrato in fabbrica. Non è necessario ricalibrarlo. Tuttavia, se si dubita della precisione, confrontare i risultati con una misurazione presa dal medico.

Cosa fare se il bracciale non si gonfia correttamente?

Verificare che il connettore dell'aria sia ben collegato e che il bracciale non sia attorcigliato. Assicurarsi che il braccio sia all'altezza del cuore. Se il problema persiste, contattare il servizio clienti.

MANUALE UTENTE BD-4623 TOPCOM

IT Le caratteristiche descritte nel presente manuale vengono pubblicate con riserva di modifica.

6 Sette inn batteriene

FORSIKTIG

La preghiamo di leggere queste informazioni per acquisire rapidamente familiarità con il dispositivo e imparare ad utilizzare le sue funzioni.

1 Informazioni su questa guida per l'utente

Questa guida per l'utente contiene informazioni sullo sfigmomanometro BPM Wrist 3500 (qui di seguito "il dispositivo") e fornisce importanti istruzioni circa il primo uso, la sicurezza, l'uso corretto e la manutenzione del dispositivo. Conservare sempre questa guida per l'utente vicino al dispositivo. Ogni persona responsabile dell'uso, della riparazione o della pulizia del dispositivo deve leggere e/o consultare la guida per l'utente. Conservare la guida per l'utente in un luogo sicuro e consegnarla al successivo proprietario del dispositivo.

2 Copyright

La presente documentazione è soggetta a copyright.

Tutti i diritti sono riservati, inclusi quelli di riproduzione fotomeccanica, duplicazione e distribuzione totale o parziale, tramite processi particolari quali elaborazione dei dati, supporti di archiviazione dei dati o reti di trasmissione dei dati, così come modifiche tecniche e sostanziali.

3 Note di avvertenza

ATTENZIONE

Queste note di avvertenza indicano una situazione di pericolo potenziale.

Se la situazione di pericolo non può essere evitata, potrebbe causare lesioni e/o danni materiali.

Questo simbolo indica le informazioni che faciliteranno l'uso del dispositivo.

4 Regole generali per l'uso del dispositivo

Questo dispositivo utilizza un metodo oscillometrico per misurare la pressione sistolica e diastolica del sangue così come la frequenza cardiaca.

Il presente prodotto è esclusivamente per uso domestico. Il presente prodotto deve essere utilizzato esclusivamente da persone maggiorenni e in nessun caso da bambini. Non è da intendersi come sostituto di una consultazione medica. Tutti gli altri utilizzi sono impropri e possono comportare dei rischi.

Seguire sempre le procedure descritte nella presente guida per l'utente.

Si declina ogni responsabilità per qualsiasi perdita o danno derivanti da un uso scorretto.

L'utente del dispositivo è il solo responsabile di qualsiasi rischio.

ATTENZIONE

• Per evitare situazioni di pericolo, l'unità non dovrebbe essere utilizzata da bambini.
- Il dispositivo non è adatto all'uso da parte di persone a cui è stata diagnosticata una comune aritmia (battiti prematuri atriali e ventricolari o fibrillazione atriale), diabete, problemi di circolazione, problemi renali o da chi ha subito un infarto o è privo di conoscenza. In caso di dubbio, consultare il medico.
- L'unità contiene elementi ad alta precisione. Pertanto, evitare temperature estreme, umidità e luce solare diretta. Evitare di far cadere o di urtare violentemente l'unità principale e proteggetela dalla polvere.
- Non premere il tasto di avvio quando il bracciale non è sistemato intorno al braccio.
- Non smontare l'unità principale né il bracciale.

Per evitare risultati inesatti causati da interferenze elettromagnetiche tra apparecchiature elettriche ed elettroniche, non utilizzare il dispositivo in prossimità di telefoni cellulari o forni a microonde.

• Se l'unità viene conservata in un luogo freddo, lasciatela acclimatare a temperatura ambiente prima di usarla.
• Per evitare letture inaccurate non eseguire misurazioni a bassa (meno di 50 °F/10 °C) o alta (più di 104 °F/40 °C) temperatura.
• Attendere 30 \~ 45 minuti prima della misurazione se si sono consumate bevande contenenti caffeina o si è fumato.
• Rimanere a riposo almeno 5 \~ 10 minuti prima di eseguire una misurazione.
• Attendere almeno 3 \~ 5 minuti tra una misurazione e l'altra.
• Verificare che la spina del bracciale sia collegata al monitor.
• Si consiglia di eseguire la misurazione sempre sullo stesso braccio (preferibilmente il sinistro) e alla stessa ora.
• Eseguire le misurazioni in un ambiente tranquillo e rilassante a temperatura ambiente.
• Sedersi in una posizione comoda, appoggiare il braccio sul tavolo ed entrambi i piedi a terra.
• Avvolgere il bracciale stringendolo attorno alla parte superiore del braccio nudo e appoggiarlo sul tavolo o su una superficie piana all'altezza del cuore. I piedi devono essere appoggiati a terra.
  • Non muovere o scuotere il dispositivo durante la misurazione.
• Le misurazioni della pressione sanguigna devono essere interpretate da un medico o professionista sanitario qualificato a conoscenza della cartella clinica del paziente.
• Sottoponendo regolarmente i risultati registrati al proprio medico sarà possibile effettuare un rilevamento costante dei continui cambiamenti della pressione sanguigna.
• Se si soffre di uno dei seguenti problemi di circolazione, ad es. arteriosclerosi, diabete, affezione epatica, malattia renale, ipertensione grave, circolazione periferica, ecc., prima di utilizzare il dispositivo consultare il professionista sanitario di fiducia.
• Il prodotto non deve essere utilizzato da persone affette da aritmia e durante la gravidanza.
• Le misurazioni della pressione sanguigna eseguite con questo dispositivo sono equivalenti a quelle ottenute da un osservatore esperto con il metodo dell'auscultazione a bracciale/stetoscopio e rientrano nei limiti di precisione prescritti dall'American National Standard for Electronic or Automated Sphygmomanometers (Standard per gli sfigmomanometri elettronici o automatici).
• Questo prodotto non è un giocattolo. Non permettere ai bambini di giocarci.
• Al fine di evitare la strangolazione accidentale, tenere questo prodotto lontano dai bambini. Impedire che si avvolgano il tubo attorno al collo.

5 Pressione sanguigna

5.1 Cos'è la pressione sanguigna?

La pressione sanguigna è la pressione esercitata sui vasi arteriosi durante lo scorrimento del sangue nelle arterie. La pressione misurata quando il cuore si contrae e il sangue viene espulso dal cuore è quella sistolica (massima). La pressione misurata quando il cuore si dilata e il sangue entra nel cuore viene chiamata pressione sanguigna diastolica (minima).

5.2 Perché misurare la pressione sanguigna?

Tra i vari problemi di salute che affliggono la popolazione attuale, i problemi associati all'alta pressione sanguigna sono di gran lunga i più comuni. L'alta pressione sanguigna ha una correlazione pericolosamente forte con le malattie cardiovascolari e l'alta percentuale di malati ha reso necessaria la misurazione delle pressioni sanguigne per individuare quelle a rischio.

5.3 Standard di pressione sanguigna

Questo dispositivo è dotato di indicatore di pressione sanguigna dell'OMS (Organizzazione Mondiale della Sanità) che classifica le misurazioni della pressione sanguigna in sei stadi (da pressione ottimale a ipertensione grave) in base alla classificazione dei livelli di pressione sanguigna dell'OMS, come indicato nella seguente tabella.

Dopo ogni misurazione, il display LCD mostrerà automaticamente la propria posizione sui sei segmenti dell'indicatore a barre corrispondente all'indicatore di pressione sanguigna dell'OMS 8.

Stadi dei livelli di pressione sanguigna	Indicatore Sistolica in mmHg		Diastolica in mmHg	Il nostro consiglio
Grado 3: ipertensione grave	Rosso		>180 110 >	Assumere immediatamente un medicamento
Grado 2: ipertensione moderata	Arancio 160 ~ 179		Rivolgersi al medico
Grado 1: ipertensione lieve	Giallo 140 ~ 159		90 ~ 99 Sottoporsi regolarmente a controllo medico
Alta: normale Verde 3	130 ~ 139 85		~89 Sottoporsi regolarmente a controllo medico
Normale	Verde 2		120 ~ 129 80 ~ 84 Automisurazione domiciliare
Ottimale	Verde 1		< 120	< 80 Automisurazione domiciliare

5.4 Rilevatore di battito cardiaco irregolare (IHB)

Il simbolo (qu)pare sul display ad indicare che durante la misurazione è stata rilevata una certa irregolarità del battito cardiaco. Questo simbolo può venire visualizzato sul display se si parla o non si rimane immobili durante la misurazione.

In genere non deve destare preoccupazioni; tuttavia, se il simbolo compare con una certa frequenza si consiglia di consultare un medico.

• Le misurazioni del rilevatore di battito cardiaco irregolare vengono salvate in memoria.
• Il display delle pulsazioni non è adatto al controllo della frequenza dei pacemaker cardiaci. Se durante la misurazione si rileva spesso una certa irregolarità nelle pulsazioni, si consiglia di consultare un medico.
• Tuttavia, come misura di sicurezza, se si soffre di aritmia (ad esempio battiti prematuri atriali o ventricolari, fibrillazione atriale, ecc.) o di qualsiasi altra patologia particolare, prima di utilizzare il dispositivo si consiglia di consultare un medico.

6 Installazione delle batterie

ATTENZIONE

L'uso non conforme alle istruzioni delle batterie può essere pericoloso.

• Utilizzare sempre batterie (normali o ricaricabili) dello stesso tipo.
  • Assicurarsi che le batterie siano inserite con la polarità corretta. L'inserimento con la polarità errata può danneggiare le batterie e il dispositivo.
  • Non gettare mai le batterie nel fuoco, potrebbero esplodere.
• Le estremità delle batterie non devono mai essere, accidentalmente o volutamente, messe in contatto fra loro o con oggetti metallici. Questo può portare al surriscaldamento, all'incendio o all'esplosione.

- Tenere le batterie fuori dalla portata dei bambini. In caso di ingestione, consultare immediatamente un medico.

- Le batterie che perdono liquido possono provocare danni irreparabili al dispositivo. Prestare molta attenzione nel maneggiare batterie danneggiate o con perdite, a causa del rischio corrosivo. Indossare guanti di sicurezza.

- Se il dispositivo non verrà utilizzato per molto tempo rimuovere le batterie.

• Aprire il vano batterie togliendo il coperchio.
• Inserire 2 batterie non ricaricabili di tipo AAA.

Seguire la polarità secondo le indicazioni presenti nel vano batterie.

Non cortocircuitare né smaltire le batterie incenerendole. Se si prevede che il dispositivo non verrà usato per molto tempo rimuovere le batterie.

1. Pressione diastolica
2. Tasto di avvio/arresto
3. Tasto di memoria
4. Bracciale per il polso
5. Frequenza cardiaca
6. Vano batterie
7. Pressione sistolica
8. Indicazione OMS
9. Ora
10. Data

8 Applicazione del bracciale

- Togliersi tutti i gioielli.

Per ottenere una misurazione corretta, le maniche dei vestiti devono essere arrotolate e il bracciale deve essere allacciato sulla pelle nuda. Applicare l'unità sul polso sinistro con il palmo della mano rivolto verso l'alto.

• Per ottenere misurazioni accurate accertarsi che il bordo del bracciale sia a circa 1 cm dal palmo.
• Allacciare la fascia in velcro intorno al polso di modo che non rimanga spazio tra il bracciale e il polso.

Se il bracciale non aderisce sufficientemente al polso, i valori della misurazione non saranno attendibili.

- Se il medico ha diagnosticato problemi di circolazione nel braccio sinistro, applicare il bracciale intorno al polso destro.

9 Postura per la misurazione

- Rilassare tutto il corpo, specialmente l'area tra il gomito e le dita. Appoggiare il gomito su un tavolo, in modo che il bracciale si trovi all'altezza del cuore.

Il cuore è situato nella zona immediatamente sottostante l'ascella.

• Se il bracciale non si trova all'altezza del cuore o se non si riesce a tenere il braccio completamente immobile durante la lettura, provare ad appoggiarlo su un asciugamano piegato o su un altro oggetto morbido dello stesso tipo.
• Girare il palmo verso l'alto. Sedersi su una sedia in posizione eretta e inspirare profondamente 5-6 volte. Evitare di piegarsi indietro durante la misurazione.

10.1 Consigli importanti

• Questo monitor si spegne automaticamente a 1 minuto dall'ultima operazione.
• Per interrompere la misurazione premere semplicemente il tasto di avvio/arresto. Subito dopo aver premuto un tasto, il bracciale si sgonfierà.
• Non misurare la pressione sanguigna subito dopo aver consumato un pasto sostanzioso. Per ottenere letture più accurate è necessario attendere un'ora prima di procedere alla misurazione.
  • Non fumare né bere alcool prima di misurare la pressione sanguigna.
• Durante la misurazione non ci si deve sentire fisicamente stanchi o esausti.
• Durante la misurazione è importante rilassarsi. Prima di procedere con una lettura riposarsi per 15 minuti.
  • Non eseguire misurazioni sotto stress o sotto pressione.
• Misurare la pressione sanguigna alla temperatura corporea normale. Se si sente caldo o freddo, prima di misurare la pressione sanguigna attendere un istante.
• Se il monitor viene conservato a una temperatura molto bassa (prossima al congelamento), collocatelo in un posto caldo per almeno un'ora prima di utilizzarlo.
• Attendere circa 5 minuti prima di procedere alla successiva misurazione della pressione.
• Durante la misurazione non parlare né muovere i muscoli del braccio o della mano.

10.2 Procedura

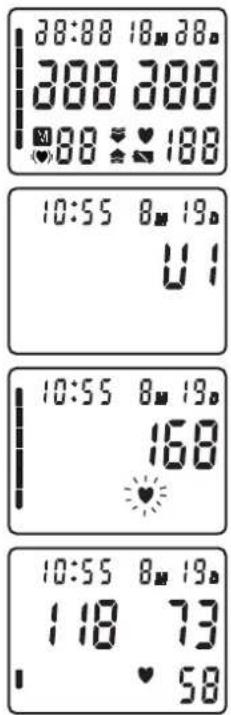

• Premere il tasto di avvio/arresto per attivare il dispositivo. Verranno visualizzati tutti i segmenti.
• Una volta visualizzata la Memory Zone (zona di memoria) (U1-3), premere il tasto di memoria Mer selezionare la zona di memoria desiderata.
• Premere il tasto di avvio/arresto per iniziare la misurazione. Se non vengono premuti tasti per 5 secondi, la misurazione inizierà automaticamente.
• Il display indicherà il risultato dell'ultima misurazione prima di gonfiare il bracciale fino al livello opportuno.
• Dopo aver raggiunto il livello giusto, il bracciale si sgonfierà.

Questo monitor verrà reinsufflato automaticamente a circa 220 mmHg se il sistema rileva che l'organismo necessita di una pressione maggiore per poter misurare la pressione sanguigna.

• Una volta completata la misurazione, sul display LCD verranno mostrate simultaneamente la pressione sistolica, diastolica e le pulsazioni.
• Al rilevamento di un errore durante la misurazione, l'indicazione Error "EE" apparirà sul display.

10.3 Memoria

Il modello BPM Wrist 3500 dispone di 3 zone di memoria. Ciascuna zona può memorizzare fino a 40 misurazioni, data e ora incluse.

Il risultato verrà memorizzato automaticamente nella zona di memoria selezionata al termine della misurazione.

Per richiamare i risultati delle misurazioni:

Quando è visualizzato l'orologio:

• Premere il tasto di memoria per Mtrare in modalità memoria.
• Premere il tasto di avvio/arresto per selezionare la Memory Zone desiderata.
• Premere il tasto di memoria per Consultare il risultato dell'ultima misurazione.
• Premere ripetutamente il tasto di memoria per Malori memorizzati in precedenza.
• Dopo aver visualizzato l'ultimo risultato memorizzato in ordine cronologico, l'unità tornerà all'ora normale.

Per eliminare tutti i dati archiviati in una zona di memoria:

• Premere il tasto di memoria per întrare in modalità memoria.
• Premere il tasto di avvio/arresto per selezionare la Memory Zone desiderata.
• Premere il tasto di memoria per Consultare il risultato dell'ultima misurazione.
• Tenere premuto il tasto di memoria per secondi per cancellare tutti i dati della Memory Zone selezionata.

10.4 Regolazione dell'ora

Per regolare la data e l'ora:

• Premere contemporaneamente il tasto di avvio/arresto e il tasto di memoria. Il mese lampeggerà sul display.
• Successivamente premere il tasto di memoria per mambiare il mese.
• Premere il tasto di avvio/arresto ⏻ per confermare il mese. Sul display lampeggerà il giorno.
• Cambiare il giorno, le ore, i minuti come descritto sopra, utilizzando il tasto di memoria Ⓜ per modificare e il tasto di avvio/arresto per ⏻ confermare le impostazioni.
• Dopo avere impostato i minuti, il dispositivo è pronto per l'uso.

11 Specifiche tecniche

Modello n.MisurazioneGonfiamentoCapacità di memoriaCoperturaAccuratezzaAlimentazioneSpegnimento automaticoTemperatura e umidità di funzionamentoTemperatura di conservazioneUmidità di conservazionePeso (batterie escluse)Dimensioni esterneDimensioni del braccialePazienti interessatiClassificazione [IMAGE]

BPM Wrist 3500OscillometricaGonfiamento automatico con pompa3 Memory Zone per ogni 40 memorie con data e oraPressione: 0 ~ 300 mmHgFrequenza di pulsazione: 30 ~ 180 battiti/minutoPressione: entro ±3 mmHgFrequenza di pulsazione: entro ±5% della lettura2 batterie alcaline di tipo AAA (3 V)A 1 minuto dall'ultima operazioneDa +5 °C a +40 °C< 85% RHDa -20 °C a +55 °C< 95% RHCirca 130 g91 (L) x 72 (P) x 29 (A) mm70 mm x 300 mmMaggiorenniApparecchiatura alimentata internamenteClasse IIClassificazione di tipo BIP X 0Non adatto all'uso in presenza di miscele anestetiche infiammabili con aria, ossigeno o protossido di azotoFunzionamento continuo con caricamento a breve termine

*Le specifiche sono soggette a modifiche senza preavviso.

12 Smaltimento del dispositivo

Alla conclusione del suo ciclo di vita, il prodotto non deve essere gettato nel contenitore dei rifiuti domestici, ma deve essere depositato presso un apposito punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Il simbolo presente sul prodotto, nella guida per l'utente e/o sulla confezione specifica la modalità di smaltimento.

Alcuni materiali del prodotto possono essere riutilizzati se consegnati presso un centro di riciclaggio. Consentendo il riutilizzo di alcune parti o materie prime dei prodotti utilizzati si

contribuisce in modo significativo alla salvaguardia dell'ambiente. Per ulteriori informazioni sui centri di raccolta presenti nella propria zona contattare le autorità locali.

13 Garanzia Topcom

13.1 Periodo di garanzia

Le unità Topcom sono coperte da una garanzia di 24 mesi. Il periodo di garanzia decorre dal giorno d'acquisto della nuova unità. Le parti soggette a usura o i difetti che causano un effetto trascurabile sul funzionamento o sul valore del dispositivo non sono coperti da garanzia.

La garanzia è valida solo dietro presentazione della ricevuta originale d'acquisto, a condizione che questa riporti la data d'acquisto e il tipo di unità.

13.2 Utilizzo della garanzia

Consegnare l'unità difettosa presso uno dei centri di assistenza autorizzati Topcom insieme a una ricevuta d'acquisto valida. Durante il periodo di validità della garanzia, Topcom o un centro di assistenza ufficiale autorizzato provvederà alla riparazione gratuita di ogni difetto imputabile ai materiali o a errori di produzione.

A propria discrezione, Topcom farà fronte ai propri obblighi sanciti nella garanzia riparando o sostituendo il dispositivo difettoso. In caso di sostituzione, il colore e il modello potrebbero differire dall'unità originariamente acquistata.

La data d'acquisto iniziale determina l'inizio del periodo di garanzia. Il periodo di garanzia non sarà estendibile in caso di sostituzione o riparazione dell'unità da parte di Topcom o dei centri di assistenza autorizzati Topcom.

13.3 Decadenza della garanzia

La presente garanzia non copre i danni o i difetti dovuti a uso o a trattamento improprio e i danni dovuti a uso di componenti o di accessori non originali non consigliati da Topcom.

La presente garanzia non copre danni causati da fattori esterni come fulmini, acqua e incendi, né danni provocati durante il trasporto.

La garanzia non potrà essere applicata in caso di modifica, eliminazione o illeggibilità del numero di serie delle unità.

Caro cliente,
