BD-4623 - Esfigmomanômetro TOPCOM - Manual de utilização gratuito

Tipo de produto	Monitor de pressão arterial de braço eletrônico
Marca	Topcom
Modelo	BD-4623
Método de medição	Oscilométrico
Área de medição	Braço (manguito)
Display	Tela LCD digital
Faixa de medição de pressão	0 a 300 mmHg
Precisão de pressão	±3 mmHg
Faixa de medição de pulso	40 a 199 batimentos/min
Precisão de pulso	±5%
Memória	90 medições com data e hora
Detecção de arritmia	Sim
Classificação OMS	Indicador de nível de pressão
Alimentação	4 pilhas AAA (1,5 V)
Dimensões do aparelho	Aproximadamente 140 x 100 x 60 mm
Peso	Aproximadamente 270 g (sem pilhas)
Circunferência do braço	22 a 36 cm
Função de desligamento automático	Sim, após 1 minuto de inatividade
Manutenção e limpeza	Limpe o aparelho com um pano seco e macio. O manguito pode ser limpo com um pano úmido e depois seco ao ar livre.
Segurança	Certificado CE, em conformidade com as diretivas europeias
Peças de reposição e reparabilidade	Manguito sobressalente disponível, pilhas padrão AAA

Perguntas frequentes - BD-4623 TOPCOM

Como posicionar corretamente o manguito?

Coloque o manguito cerca de 2-3 cm acima do cotovelo, diretamente sobre a pele. O tubo deve estar alinhado com a artéria braquial. Certifique-se de que o manguito está bem ajustado, mas não muito apertado.

Qual é a melhor posição para medir a pressão?

Sente-se confortavelmente, com as costas retas e os pés apoiados no chão. Coloque o braço sobre uma mesa na altura do coração. Fique imóvel e não fale durante a medição.

O que significam os símbolos na tela?

O coração piscando indica detecção de pulso. O símbolo de arritmia (coração irregular) é exibido se uma irregularidade for detectada. O indicador OMS mostra seu nível de pressão por código de cores (verde, laranja, vermelho).

Como apagar as medições na memória?

Para apagar todas as medições, mantenha pressionado o botão 'M' (memória) por cerca de 5 segundos até que 'CL' pisque, depois solte. Confirme pressionando 'M' novamente.

O que fazer se o aparelho exibir 'Err'?

Mensagens de erro comuns: 'Err1' (manguito mal posicionado), 'Err2' (movimento durante a medição), 'Err3' (insuflação insuficiente). Consulte o manual para soluções.

Com que frequência devo trocar as pilhas?

As pilhas duram cerca de 200 medições. Substitua as 4 pilhas AAA assim que o display ficar fraco ou o símbolo de pilha vazia aparecer. Use pilhas alcalinas de qualidade.

Posso usar o monitor de pressão em uma criança?

Este monitor é projetado para adultos. Para crianças, consulte um médico. O manguito padrão (22-36 cm) não é adequado para braços pequenos.

Como limpar o manguito?

Remova o manguito do aparelho. Limpe com um pano macio úmido e sabão neutro. Não mergulhe. Deixe secar ao ar livre antes de reutilizar.

O aparelho precisa ser calibrado?

O monitor é calibrado de fábrica. Não é necessário recalibrar. No entanto, se duvidar da precisão, compare os resultados com uma medição feita no seu médico.

O que fazer se o manguito não inflar corretamente?

Verifique se a conexão de ar está bem conectada e se o manguito não está torcido. Certifique-se de que o braço está na altura do coração. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente.

MANUAL DE UTILIZADOR BD-4623 TOPCOM

PT As características descritas neste manual são publicadas sob reserva de modificação.

Pedimos-lhe que leia estas informações de modo a familiarizar-se rapidamente com este equipamento e conhecer as suas funções.

1 Informações relativas a este Manual do Utilizador

Este manual contém informações sobre o BPM Wrist 3500 (daqui em diante referido como 'o equipamento') e fornece instruções importantes sobre a instalação, utilização adequada e segura, e a respectiva manutenção. Mantenha sempre o Manual do Utilizador junto do equipamento. Todas as pessoas responsáveis pela operação, reparação ou limpeza do equipamento devem ler e/ou consultar o Manual do Utilizador.

Mantenha o Manual do Utilizador num local seguro e transfira-o juntamente com o equipamento se este mudar de mãos.

2 Copyright

A presente documentação está protegida por direitos de autor (copyright).

Todos os direitos reservados, incluindo os direitos de reprodução total ou parcial fotomecânica, duplicação ou distribuição por meio de processos particulares, como tratamento de dados, suporte de dados ou redes de dados, bem como alterações substantivas e técnicas do respectivo conteúdo.

3 Advertências

ATENÇÃO

Esta advertência alerta para uma situação potencialmente perigosa.

Caso não seja evitada, pode resultar em ferimentos e/ou danos materiais.

Este símbolo indica informações que facilitam a utilização do equipamento.

4 Regras gerais para utilizar o equipamento

Este dispositivo utiliza o método oscilométrico para medir a pressão sistólica e diastólica do sangue, bem como os batimentos cardíacos.

Este produto destina-se apenas a utilização doméstica. Este produto é recomendado para utilizadores com idade superior a 18 anos e não deve ser utilizado por crianças. Não substitui a consulta de um médico. Todas as outras utilizações não são adequadas e podem resultar em perigo.

Respeite sempre as instruções fornecidas neste Manual do Utilizador.

Não se aceita a responsabilidade por quaisquer perdas ou danos resultantes da sua utilização inadequada.

O utilizador do equipamento é o único responsável por todos os riscos.

ATENÇÃO

• A unidade não deve ser manipulada por crianças de modo a evitar situações de risco.
• A utilização do dispositivo poderá não ser recomendada em utilizadores aos quais tenham sido diagnosticados arritmia comum (batimentos auriculares ou ventriculares prematuros ou fibrilhação auricular), diabetes, má circulação sanguínea, problemas renais ou em utilizadores que tenham sofrido um acidente vascular cerebral ou estejam inconscientes. Consulte o seu médico caso tenha alguma dúvida.
• A unidade contém peças de alta precisão. Por conseguinte, evite temperaturas extremas, humidade e incidência directa da luz solar. Evite que a unidade principal sofra quedas ou pancadas fortes e proteja-a do pó.
• Não prima a tecla Iniciar se a braçadeira não estiver colocada à volta do braço.
• Não desmonte a unidade principal nem a braçadeira.

Para evitar resultados errados devidos a interferência electromagnética entre equipamentos eléctricos e electrónicos, não utilize o dispositivo perto de telemóveis ou fornos de microondas.

• Se a unidade for guardada num local frio, espere que esta se adapte à temperatura ambiente antes de a utilizar.
• Não faça medições se a temperatura for demasiado baixa (inferior a 50 °F/10 °C) ou alta (superior a 104 °F/40 °C), pois poderá obter leituras pouco precisas.
• Espere 30 \~ 45 minutos antes de efectuar a medição, caso tenha acabado de consumir bebidas com cafeína ou fumar cigarros.
• Descanse pelo menos 5 \~ 10 minutos antes de efectuar uma medição.
• Relaxe pelo menos 3 \~ 5 minutos entre as medições.
• Certifique-se de que a ficha da braçadeira está ligada ao monitor.
• Recomendamos que utilize o mesmo braço (de preferência o braço esquerdo) e que efectue a medição mais ou menos à mesma hora todos os dias.
• Efectue medições num ambiente sossegado e descontraído à temperatura ambiente.
• Sente-se de forma confortável e coloque o braço sobre a mesa, mantendo os pés assentes no chão.
• Enrole a braçadeira bem em volta do braço nu e coloque o braço sobre uma mesa ou uma superfície plana ao nível do coração. Os pés devem estar assentes e direitos no chão.
• Não mova nem abane o dispositivo durante uma medição.
• As medições da tensão arterial devem ser interpretadas por um médico ou um profissional de saúde qualificado, que esteja familiarizado com o seu historial médico.
• Se utilizar a unidade e registar os resultados regularmente para que o seu médico os interprete, poderá mantê-lo informado acerca das alterações contínuas da sua tensão arterial.
• Caso sofra de problemas circulatórios, tais como arteriosclerose, diabetes, doença do fígado, doença dos rins, hipertensão grave, problemas na circulação periférica etc., consulte o seu profissional de saúde antes de utilizar o dispositivo.
• Este produto não é adequado para pessoas com arritmia, nem para mulheres grávidas.
• As medições da tensão arterial efectuadas com este dispositivo são equivalentes às medições obtidas por um observador qualificado utilizando o método braçadeira/auscultação com estetoscópio e encontram-se dentro dos limites de precisão impostos pelo American National Standard for Electronic or Automated Sphygmomanometers (norma nacional americana para esfigmomanómetros electrónicos ou automáticos).
• Este produto não é um brinquedo. Não deixe que as crianças brinquem com ele.
• Para evitar o estrangulamento acidental, mantenha este produto fora do alcance das crianças. Não deixe que as crianças enrolem o tubo à volta do pescoço.

5 Tensão arterial

5.1 O que é a tensão arterial?

A tensão arterial é a pressão exercida nos vasos arteriais quando o sangue flui através das artérias. A pressão medida quando o coração se contrai e expele o sangue do coração é a pressão sistólica (máxima). A pressão medida quando o coração se dilata pela entrada do sangue de retorno ao coração é a pressão diastólica (mínima).

5.2 Por que razão é medida a tensão arterial?

De entre os diversos problemas de saúde que afligem a sociedade moderna, os problemas associados à hipertensão são, de longe, os mais comuns. A perigosa correlação da tensão arterial elevada com doenças cardiovasculares e elevada morbilidade tornou a medição da tensão arterial uma necessidade para identificar as pessoas em risco.

5.3 Padrão da tensão arterial

Este dispositivo está equipado com um indicador de tensão arterial da OMS (Organização Mundial de Saúde), que classifica as medições da tensão arterial em seis níveis (de ideal até hipertensão grave), com base na classificação da OMS para níveis de tensão arterial, conforme mostrado na tabela abaixo. Após cada medição, o visor LCD mostra automaticamente a posição nos seis segmentos do indicador de barras, que corresponde ao indicador de tensão arterial da OMS 8

Níveis de tensão arterial	Indicador Sistólica		Diastólica em mmHg	A nossa recomendação
Grau 3- hipertensão grave	Vermelho	79 100 ~109 Consulte o seu [43x5]	> 180 110 >	Receba imediatamente tratamento médico
Grau 2- hipertensão moderada	Laranja 160
Grau 1- ligeira hipertensão	Amarelo 140		159 90 ~ 99 Verifique a tensão regularmente no médico
Alta - normal Verde 3	130 ~ 9		85 ~ 89 Verifique a tensão regularmente no médico
Normal	Verde 2 120		29 80 ~ 84 Verifique a tensão pessoalmente
Óptima	Verde 1		< 120	< 80 Verifique a tensão pessoalmente

5.4 Detector de ritmo cardíaco irregular (IHB)

Será apresentado o símbolo (♥) no visor, indicando que foi detectada uma certa irregularidade no ritmo cardíaco durante a medição. Falar, mover-se, tremer ou um pulso irregular durante a medição podem resultar no aparecimento deste símbolo.

Habitualmente, não é causa de preocupação. No entanto, caso este símbolo apareça com muita frequência, recomendamos que procure aconselhar-se junto ao seu médico.

• A medição do detector de ritmo cardíaco irregular será guardada na memória.
• O visor de pulsação não é adequado para verificar a frequência de pacemakers cardíacos. Se for detectada frequentemente uma certa irregularidade na pulsação durante a medição, recomendamos que consulte o seu médico.
• No entanto, como salvaguarda, recomendamos que, em caso de arritmias, tais como batimentos auriculares ou ventriculares prematuros ou fibrilhação auricular ou quaisquer outras condições especiais, consulte o seu médico antes de utilizar o dispositivo.

6 Instalação das pilhas

ATENÇÃO

Não utilizar as pilhas de acordo com as instruções pode resultar em perigo.

• Utilize sempre pilhas do mesmo tipo (normais ou recarregáveis).
• Assegure-se de que as pilhas são instaladas com a polaridade correcta Instalar pilhas com a polaridade incorrecta pode causar danos nas pilhas e no equipamento.
• Nunca elimine pilhas no fogo, devido ao risco de explosão.

- Nunca permita que os terminais das pilhas entrem em contacto uns com os outros ou com objectos metálicos, quer intencional quer acidentalmente. Isto pode provocar o sobreaquecimento, explosão ou incêndios.

- Mantenha as pilhas longe do alcance das crianças. Em caso de ingestão, consulte imediatamente o médico.

- As fugas de líquido das pilhas podem causar danos permanentes ao equipamento. Tenha especial cuidado ao manusear pilhas danificadas ou com fugas, devido ao risco de corrosão. Utilize luvas de protecção.

- Retire as pilhas caso não preveja vir a utilizar o equipamento durante um período de tempo prolongado.

• Abra o compartimento das pilhas fazendo deslizar a tampa
• Insira 2 pilhas AAA não recarregáveis. Respeite a polaridade indicada no compartimento das pilhas.

Não provoque curto-circuitos nem elimine queimando. Retire as pilhas se não pretende utilizar o dispositivo durante um longo período de tempo.

1. Pressão diastólica
2. Botão Iniciar/Parar (Start/Stop)
3. Botão de memória
4. Braçadeira de pulso
5. Ritmo cardíaco
6. Compartimento das pilhas
7. Pressão sistólica
8. Indicação da OMS
9. Hora
10. Data

8 Colocação da braçadeira

- Retire todas as jóias.

As mangas devem ser arregaçadas e a braçadeira deve ser colocada sobre a pele nua para uma medição correcta. Coloque a unidade no pulso esquerdo com a palma da mão voltada para cima.

• Certifique-se de que o limite da braçadeira fica a uma distância aproximada de 1 cm da palma da mão, para assegurar uma medição correcta.
• Ajuste a tira de velcro em torno do pulso por forma a não deixar espaço entre a braçadeira e o pulso.

Se a braçadeira não ficar bem ajustada, os valores da medição serão incorrectos.

- Se o seu médico lhe tiver diagnosticado má circulação no braço esquerdo, coloque a braçadeira em torno do pulso direito.

9 Postura de medição

- Relaxe todo o corpo, em especial a zona entre o cotovelo e os dedos. Coloque o cotovelo sobre uma mesa, de modo a que a braçadeira fique ao nível do coração.

O coração fica ligeiramente abaixo no nível da axila.

• Se a braçadeira não estiver ao nível do coração ou se não conseguir manter o braço completamente imóvel durante a leitura, utilize um objecto macio, como uma toalha dobrada, para apoiar o braço.
• A palma da mão deve ficar voltada para cima. Sente-se direito numa cadeira, e respire profundamente 5-6 vezes. Evite recostar-se durante as medições.

10 Medição

10.1 Sugestões importantes

• Este monitor desliga-se automaticamente 1 minuto após a última operação de tecla.
• Para interromper uma medição, prima simplesmente o botão Iniciar/Parar. A braçadeira será imediatamente esvaziada depois de premir uma tecla.
• Não meça a tensão arterial imediatamente após uma refeição pesada. Para obter leituras mais precisas, aguarde uma hora antes de efectuar a medição.
• Não fume nem beba bebidas alcoólicas antes de medir a tensão arterial.
• Também não deve estar cansado ou exausto durante a medição.
• É importante descontrair-se durante a medição. Tente descansar durante 15 minutos antes de uma leitura.
• Não faça medições se estiver sob stress ou tenso.
• Meça a tensão arterial à temperatura normal do corpo. Se estiver com frio ou calor, aguarde um momento antes de efectuar a medição.

• Se o monitor for guardado a uma temperatura muito baixa (perto do congelamento), coloque-o num local quente durante pelo menos uma hora antes de o utilizar.
• Espere cerca de 5 minutos antes de efectuar a medição de tensão arterial seguinte.
• Durante a medição, não fale nem mova os músculos da mão e do braço.

10.2 Procedimento

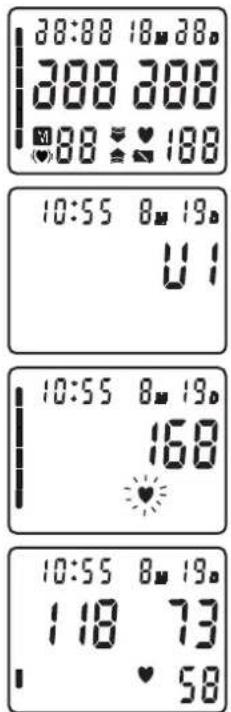

• Prima o botão Iniciar/Parar para activar o dispositivo. Todos os segmentos serão apresentados.
  • Assim que a zona de memória for apresentada (U1-3), prima o botão Memória Mara seleccionar a zona de memória pretendida.
• Prima o botão Iniciar/Parar, para iniciar a medição. Se não for pressionado nenhum botão nos 5 segundos seguintes, a medição será iniciada automaticamente.
• O visor mostra o resultado de medição mais recente antes de encher a braçadeira até ao nível adequado.
• Quando o nível correcto é atingido, a braçadeira começa a esvaziar-se.

O monitor tornará a encher automaticamente até cerca de 220mmHg se o sistema detectar que o seu corpo necessita de mais pressão para medir a tensão arterial.

• Quando a medição estiver concluída, a pressão sistólica, diastólica e o ritmo cardíaco são apresentados simultaneamente no visor LCD.
• Se tiver sido detectado um erro durante a medição, o ícone de erro 'EE' é apresentado no visor.

10.3 Memória

O BPM Wrist 3500 tem 3 zonas de memória. Cada uma pode armazenar até 40 medições, incluindo a data e a hora

O resultado é guardado automaticamente na zona de memória seleccionada, depois da medição.

Para consultar os resultados das medições:

Quando o relógio é apresentado:

• Prima o botão de memória, para entrar no modo de memória.
• Prima o botão Iniciar/Parar para:seleccionar a zona de memória pretendida.

- Prima o botão de memória, para visualizar o resultado da última medição.

- Prima repetidamente o botão de memória para consultar valores anteriores armazenados.

- Depois de apresentado o registo mais antigo, a unidade volta à hora normal.

Para apagar todos os dados de uma zona de memória:

• Prima o botão de memória, para entrar no modo de memória.
• Prima o botão Iniciar/Parar para seleccionar a zona de memória pretendida.
• Prima o botão de memória, para visualizar o resultado da última medição.
• Prima e mantenha premido o botão de memória durante 3 segundos para apagar todos os registos da zona de memória seleccionada.

10.4 Programação da hora

Para acertar a data e a hora:

• Prima os botões Iniciar/Parar e Memória simultaneamente. O mês aparece intermitente no visor.
• Prima sucessivamente o botão Memória para Mudar o mês.
• Prima o botão Iniciar/Parar para confirmar o mês. O dia aparece intermitente no visor.
• Mude o dia, as horas e os minutos tal como descrito em cima, utilizando o botão Memória Para alterar e o botão Iniciar/Parar para confirmar cada definição.
• Depois de configurar os minutos, o dispositivo fica pronto a ser utilizado.

11 Especificações técnicas

N° de modeloMediçãoEnchimentoCapacidade de memóriaAlcancePrecisãoFonte de alimentaçãoDesligar automáticoTemperatura de funcionamentoHumidade de funcionamentoTemperatura de armazenamentoHumidade de armazenamentoPeso (excluindo pilhas)Dimensões externasTamanho da braçadeiraLimitado a pacientesClassificação [IMAGE]

BPM Wrist 3500OscilométricaEnchimento automático com bomba3 Zonas de memória, cada uma com 40 memórias com data e horaPressão: 0 ~ 300 mmHgFrequência cardíaca: 30 ~ 180 batimentos/minutoPressão: dentro de ± 3 mmHgFrequência cardíaca: dentro de ± 5% da leitura2 X "AAA" pilhas alcalinas (3 V)1 minuto após o último accionamento de tecla+5°C a +40°C< 85% HR-20°C a +55°C< 95% HRAproximadamente 130 g91(C) x 72(L) x 29(A) mm70mm x 300mmMais de 18 anos de idade• Equipamento com fonte de alimentação interna• Classe II• Classificação do tipo B• I P X 0• Não adequado para utilização na presença de misturas inflamáveis de anestésicos com ar ou oxigénio ou óxido nitroso• Operação contínua com carregamento de curto prazo

*As especificações estão sujeitas a alteração sem aviso prévio.

12 Eliminação do dispositivo

Quando o ciclo de vida do produto chega ao fim, não deve eliminar este produto juntamente com os resíduos domésticos. Deve levá-lo a um ponto de recolha de equipamentos eléctricos e electrónicos. O símbolo presente no produto, no manual do utilizador e/ou na caixa dá essa indicação.

Alguns dos materiais do produto podem ser reutilizados se os colocar num ponto de reciclagem. Ao reutilizar algumas das partes ou das matérias-primas dos produtos

utilizados, contribui de forma importante para a protecção do meio ambiente. Contacte as autoridades locais se necessitar de mais informações sobre os pontos de recolha existentes na sua área.

13 Garantia da Topcom

13.1 Período de garantia

As unidades Topcom têm um período de garantia de 24 meses. O período de garantia entra em efeito a partir da data de compra da unidade. Consumíveis e defeitos que causem um efeito negligenciável sobre o funcionamento ou o valor do equipamento não se encontram cobertos por esta garantia.

A garantia tem de ser acompanhada pela apresentação de prova de compra original, na qual figurem a data de compra e o modelo da unidade.

13.2 Modo de funcionamento da garantia

Uma unidade com defeito tem de ser devolvida a um centro de serviços da Topcom juntamente com uma nota de compra válida. Se a unidade tiver uma falha durante o período de garantia, a Topcom ou um centro de serviços oficialmente por ela designado procederá, de forma gratuita, à reparação de quaisquer defeitos originados por falhas do material ou no processo de fabrico.

A Topcom cumprirá livremente as suas obrigações respeitando a garantia, quer através da reparação quer através da troca das unidades com defeito ou de partes das mesmas. No caso de substituição, a cor e o modelo poderão ser diferentes dos da unidade adquirida originalmente.

A data inicial de compra determinará o início do período de garantia. O período de garantia não é alargado se a unidade for trocada ou reparada pela Topcom ou por centros de serviços por ela designados.

13.3 Exclusões de garantia

Danos ou defeitos causados pelo tratamento ou funcionamento incorrectos e danos resultantes de utilização de peças não originais ou acessórios não recomendados pela Topcom não são abrangidos pela garantia.

A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo, nem quaisquer danos causados durante o transporte.

Não se poderá reclamar os direitos de garantia se o número de série que se encontra na unidade tiver sido alterado, retirado ou tornado ilegível.

Vážený zákazníku,
