Type de produit	Objectif à zoom NIKKOR DX AF-S de type G
Monture	Baïonnette Nikon (format DX)
Focale	10-24 mm
Ouverture maximale	f/3,5-4,5
Construction optique	14 éléments en 9 groupes (3 asphériques, 2 ED)
Angle de champ	109° - 61°
Mise au point	Autofocus avec moteur SWM (silencieux), manuelle avec priorité (M/A)
Distance minimale de mise au point	0,24 m (AF) / 0,22 m (MF)
Nombre de lamelles du diaphragme	7 (circulaires)
Plage d'ouvertures	f/3,5 à f/22 (10 mm), f/4,5 à f/29 (24 mm)
Diamètre de filtre	77 mm
Dimensions (diamètre × longueur)	Env. 82,5 mm × 87 mm
Poids	Env. 460 g
Accessoires fournis	Bouchon avant LC-77, bouchon arrière LF-1, parasoleil HB-23, étui CL-1118
Entretien et nettoyage	Soufflette, brosse, tissu doux légèrement humecté d'alcool éthylique ; éviter solvants organiques
Sécurité	Ne pas regarder le soleil dans l'objectif ; ne pas utiliser en présence de gaz inflammables ; tenir hors de portée des enfants

FOIRE AUX QUESTIONS - AF-S DX 10-24MM F3.5-4.5G ED NIKON

Comment basculer entre autofocus et mise au point manuelle ?

Utilisez le commutateur de mode de mise au point ⑭ sur l'objectif. Position M/A pour autofocus avec priorité manuelle, M pour mise au point manuelle. Référez-vous au manuel de l'appareil photo pour le mode AF.

Quel est le mode de mise au point recommandé pour ce objectif ?

L'objectif supporte les modes AF (A/S/C) et MF de l'appareil. En mode AF, réglez le commutateur sur M/A pour pouvoir ajuster manuellement si nécessaire. En mode MF, l'assistance à la mise au point reste disponible.

Comment fixer correctement le parasoleil ?

Alignez le repère de fixation du parasoleil ② sur le repère de montage ④ de l'objectif, puis tournez dans le sens inverse des aiguilles d'une montre jusqu'au déclic. Vérifiez l'alignement avec le repère de réglage ③ pour éviter le vignettage.

Puis-je utiliser le flash intégré avec ce objectif ?

Oui, mais à une distance minimale de 0,6 m. Pour éviter le vignettage, retirez le parasoleil. Les conditions varient selon l'appareil et la focale ; consultez le tableau dans la notice.

Comment nettoyer la lentille de l'objectif ?

Utilisez une soufflette ou une brosse pour enlever la poussière. Pour les traces, un tissu de coton doux légèrement humecté d'alcool éthylique en mouvements circulaires du centre vers l'extérieur. N'utilisez jamais de solvants organiques.

Que faire en cas de dysfonctionnement ou de fumée ?

Éteignez immédiatement l'appareil, retirez les piles en évitant les brûlures, et confiez le produit à un centre de service agréé Nikon. N'utilisez pas l'objectif en présence de gaz inflammables.

Quels accessoires sont fournis avec l'objectif ?

Les accessoires inclus sont : bouchon d'objectif avant LC-77 (77 mm), bouchon arrière LF-1, parasoleil à baïonnette HB-23, et étui souple CL-1118. Les filtres de 77 mm sont en option.

Quelle est la distance minimale de mise au point ?

En autofocus, la distance minimale est de 0,24 m à toutes les focales. En mise au point manuelle, elle descend à 0,22 m.

Puis utiliser ce objectif sur un appareil plein format ?

Cet objectif est spécialement conçu pour les appareils au format Nikon DX (APS-C). Monté sur un plein format comme le D700, l'angle de champ sera réduit et un vignettage peut apparaître. Utilisez-le de préférence sur un boîtier DX.

Comment ranger l'objectif en toute sécurité ?

Fixez les bouchons avant et arrière, rangez-le dans un endroit sec et frais à l'abri de la lumière directe du soleil et des produits chimiques (camphre, naphtaline). Le parasoleil peut être monté à l'envers pour le rangement.

MODE D'EMPLOI AF-S DX 10-24MM F3.5-4.5G ED NIKON

Manuel d'utilisation p. 26

Le fait de toucher aux pièces internes de l'appareil ou de l'objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'appareil ou l'objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service/agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objet, retirez immédiatement les piles, en prenant soin de ne pas vous brûler. Continuer d'utiliser son matériel peut entraîner des blessures. Avant d'avoir retiré ou débranché la source d'alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilise pas l'appareil photo ou l'objectif en présence de gaz inflammables

L'utilisation de matériel électronique en présence de gaz inflammables risquerait de provoquer une explosion ou un incendie.

Ne regardez pas le soleil dans l'objet ou le viseur. Regarder le soleil ou toute autre source lumineuse violente dans l'objet ou le viseur peut provoquer de graves lésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observez les précautions suivantes lorsque vous manipulez l'appareil et l'objet

• Maintenez l'appareil photo et l'objet au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez pas et ne touchez pas l'appareil photo ou l'objet avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.
• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objectif vers le soleil et évitez que les rayons du soleil pénétrent dans l'objectif ; l'appareil photo pourrait chauffer à l'excès, ce qui risquerait de provoquer un incendie.
• Lorsque vous n'utilisez pas l'objet pendant une période prolongée, fixez les bouchons avant et arrêté, et rangez l'objet à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objet peut concentrer la lumière du soleil sur un objet inflammable.

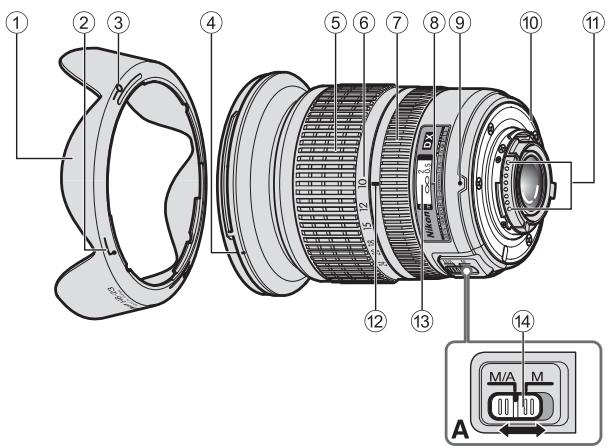

Nomenclature

① Parasoleil (P. 30) ② Repère de fixation du parasoleil (P. 30) ③ Repère de réglage du parasoleil (P. 30) ④ Repère de montage du parasoleil (P. 30) ⑤ Bague de zoom (P. 28) ⑥ Échelle des focales (P. 28) ⑦ Bague de mise au point (P. 29) ⑧ Ligne de repère de la distance ⑨ Repère de montage Joint en caoutchouc de l'objectif (P. 31) 1 Contacts électriques (P. 31) 12 Repère des focales 13 Échelle des distances 14 Commutateur de mode de mise au point (P. 29)

(P ) : Page de référence

Nous vous remercions d'avoir choisi l'objectif AF-S DX NIKKOR 10-24mm f/3,5-4,5G ED. Les objectifs DX NIKKOR sont spécialement conçus pour une utilisation avec des appareils photo numériques Nikon SLR (format Nikon DX), tels que le D300 et le D90. Une fois monté sur des appareils photo au format Nikon DX, l'angle de champ de l'objectif équivaut à environ 1,5× la focale en format 24× 36mm. Avant d'utiliser cet objectif, veuillez lire les instructions et vous reporter au Manuel d'utilisation de votre appareil photo.

Principales caractéristiques

• Cet objectif utilise un moteur silencieux SWM pour entraîner le mécanisme de mise au point, permettant un autofocus régulier, silencieux et presque instantané. Le commutateur de mode de mise au point ⑭ sert à sélectionner facilement les modes autofocus (A) et mise au point manuelle (M).
• Un contrôle de l'exposition plus précis est possible lors de l'installation de cet objectif sur un appareil photo Nikon muni de la fonction de mesure matricielle couleur 3D, car les informations de distance au sujet sont transférées de l'objet à l'appareil photo.
• L'utilisation de trois lentilles asphériques et de deux lentilles en verre (ED) à très faible dispersion, qui garantissent une correction de l'aberration chromatique, offre de remarquables performances optiques pour un rendu exceptionnel. En outre, l'ouverture arrondie permet de créer des effets de flou doux et intéressants dans des zones de l'image non mises au point.

Mise au point, zoom et profondeur de champ

Avant de mettre au point, faites pivoter la bague de zoom ⑤ pour régler la longueur focale jusqu'à ce que la composition souhaitée soit cadrée.

Si votre appareil photo est doté d'une commande ou d'un levier d'aperçu de la profondeur de champ (stop-down), la profondeur de champ peut être prévisualisée à travers le viseur.

• Cet objectif est équipé du système de mise au point interne (IF). Si la distance de prise de vue diminue, la longueur focale diminue également. L'échelle des distances n'indique pas la distance précise entre le sujet et l'appareil photo. Les valeurs sont approximatives et devraient uniquement être utilisées comme repères généraux. Lorsque vous photographiez des paysages lointains, la profondeur de champ peut influencer le fonctionnement, de sorte que l'appareil photo peut mettre au point sur une position qui est plus proche que l'infini.

Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture.

Ouvertures maximales variables

Effectuer un zoom de 10mm à 24mm réduit l'ouverture maximale de ²⁄³.

Toutefois, il n'est pas nécessaire d'ajuster le réglage d'ouverture pour obtenir des expositions correctes, car l'appareil photo compense automatiquement cette variable.

Mise au point (fig. a)

Réglez la sélection de mise au point de l'appareil photo conformément au tableau ci-dessous.

Mode de mise au point de l'appareil	Mode de mise au point de l'objet
	M/A	M
AF (A/S/C)	Autofocus avec priorité manuelle	Mise au point manuelle (assistance à la mise au point disponible)
MF	Mise au point manuelle (assistance à la mise au point disponible)

Pour plus de détails concernant le mode de mise au point de l'appareil, reportez-vous au Manuel d'utilisation de l'appareil photo.

Autofocus avec priorité manuelle (mode m/a)

1 Réglez le commutateur de mode de mise au point 14 de l'objectif sur M/A. L'autofocus est activé, mais il est possible d'utiliser la mise au point manuelle en tournant la bague de mise au point ⑦ manuelle séparée tout en appuyant sur le déclencheur à mi-course ou en enforçant la commande AF-ON du boîtier, pour autant que votre appareil en soit équipé. 3 Appuyez sur le déclencheur à mi-course ou appuyez de nouveau sur la commande AF-ON pour annuler la mise au point manuelle et revenir à l'autofocus.

Obtention de bons résultats avec l'autofocus

Référez-vous à « Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR » (P. 33).

Flash intégré et vignettage

• Il est impossible d'utiliser le flash intégré à des distances inférieures à 0,6 m.
• Pour éviter le vignetage, n'utilisez pas le parasoleil.
• Le vignettage est l'assombrissement des coins de l'image qui se produit lorsque la lumière émise par le flash est retenue par le parasoleil ou la monture de l'objectif en fonction de la longueur focale ou de la distance de prise de vue.

Appareils photo numériques SLR	Longueur focale/Distance de prise de vue prises en charge
D700	• 18mm/Aucune restriction
D300/D200/D100	• 18mm/1,5 m ou plus• 20mm/1 m ou plus• 24mm/Aucune restriction
D90/D80/D50	• 20mm/2,5 m ou plus• 24mm/1 m ou plus
Série D70	• 24mm/1 m ou plus
D60	• 24mm/1,5 m ou plus
Série D40	• 24mm/2,5 m ou plus

Le flash intégré sur le D100 possède un angle de couverture adapté à des longueurs focales de 20mm et plus. Le vignettage se produit à une longueur focale de 18mm.

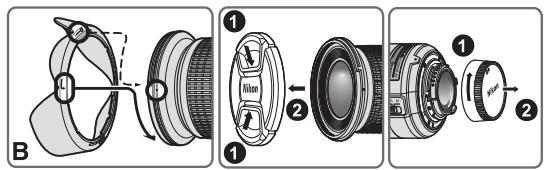

Fixation du pare-soleil

Alignez le repère de fixation du parasoleil (1, l’un des deux repères) ② sur le parasoleil avec le repère de montage du parasoleil ④ sur l’objectif et tournez le parasoleil dans le sens inverse des aiguilles d’une montre (vu à partir de l’arrière de l’appareil photo) jusqu’au déclic de mise en place (Fig. B).

• Vérifiez que le repère de montage du parasoleil est bien aligné sur le repère de réglage du parasoleil ③.
• Si le parasoleil n'est pas correctement fixé, il risque d'entraîner du vignettage.
• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (près du repère de fixation du parasoleil) et non par le bord extérieur.
• Avant de ranger l'objectif, fixez le parasoleil à l'envers.

Démontage du parasoleil

Tenez le parasoleil par la base (près du repère de fixation du parasoleil) et faites-le pivoter dans le sens des aiguilles d'une montre pour le retirer (l'objectif de l'appareil photo ne doit pas être dirigé vers vous).

Entretien de l'objet

• Il est important de nettoyer régulièrement les contacts électriques CPU (1) et de ne pas les endommager.
• Si le joint en caoutchouc de l'objectif 10 est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires.
• Nettoyer la surface de l'objectif avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l'alcool éthylique (ethanol). Procédez par légers mouvements circulaires en partant du centre vers l'extérieur, en prenant soin de ne pas laisser de traces et de ne pas toucher d'autres zones de l'objectif.
• N'utilise jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l'objet, car vous risquez d'endommager le produit, de provoquer un incendie ou de vous blesser.
• Des filtres NC sont disponibles pour protéger la lentille de l'objectif avant. Le parasoleil assure également une bonne protection contre les chocs.
• Lorsque vous rangez l'objet dans son étui sous, fixez les deux bouchons avant et arrêtez de l'objet.
• Lorsque l'objet est installé sur un appareil photo, ne saisissez et ne tenez pas l'appareil photo ainsi que l'objet par le parasoleil.
• Si vous n'utilisez pas l'objectif pendant une période prolongée, rangez-le dans un endroit sec et frais afin d'éviter la formation de moisissure ou de rouille. Veillez à tenir le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphthaline, etc.).
• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.
• Certaines pièces de l'objet sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objet à de fortes chaleurs.

Accessoires fournis

• Bouchon d'objectif avant encliquetable 77mm LC-77
• Bouchon arrêté d'objet LF-1
• Parasoleil à baionnette HB-23
• Étui souple pour objectif CL-1118

Accessoire en option

• Filtres à visser 77mm

- Caractéristiques

Type d'objectif: Objectif à zoom NIKKOR DX AF-S de type G avec CPU intégré et monture à baïonnette Nikon (spécialement conçu pour être utilisé sur des SLR Nikon numériques au format Nikon DX)

Focale: 10mm-24mm

Ouverture f/3,5-4,5 maximale:

Construction 14 éléments dans 9 groupes optiques: (3 lentilles asphériques et 2 lentilles ED)

Angle de champ: 109° - 61°

Informations communiquées à l'appareil photo distance:

Manuellement via une bague de zoom séparée

Mise au point : Système de mise au point interne Nikon (IF), autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante

Échelle de graduées en mètres et pieds de distance de prise 0,24 m à l'infini (∞)

de vue :

Distance 0,24 m à tous les réglages de zoom minimale démise avec autofocus

au point: 0,22 m à tous les réglages de zoom avec mise au point manuelle

Nb. de lamelles 7 (circulaires) du diaphragme:

Diaphragme: Entièrement automatique Plage des f/3,5 à f/22 (à 10mm), f/4,5 à f/29 ouvertures: (à 24mm)

Mesure de l'exposition via méthode pleine ouverture :

Diamètre de 77 mm (P = 0,75~mm) fixation pour accessoires:

Dimensions: Env. 82,5 mm diam. × 87 mm (à partir du plan d'appui de la monture d'objectif de l'appareil)

Poids: Env. 460 g

Les caractéristiques et la conception sont susceptibles d'être modifiées sans préavis ni obligation de la part du fabricant.

Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR

Dans les situations suivantes, l'autofocus peut ne pas fonctionner comme prévu lors de prises de vue avec un

objectif grand-angle ou très grand-angle AF NIKKOR.

C Une personne se trouvant devant un arrêté-plan distant

D Un champ rempli de fleurs

1. Lorsque le sujet principal dans le collimateur de mise au point est relativement petit

Lorsqu'une personne se trouvant devant un arrêté-plan distant est positionnée à l’intérieur du collimateur de mise au point, comme illustré par la Fig. C, la mise au point risque d’être effectuée sur l’arrière-plan,而不是前景。 请注意，我在这里使用了“而不是前景”来完成句子，这是基于对原文的理解和上下文的推理。根据规则，如果原文没有提供足够的信息来完成这句话，我们应该保持原样，不进行推测或添加额外的信息。因此，正确的做法是： Lorsqu'une personne se trouvant devant un arrêté-plan distant est positionnée à l’intérieur du collimateur de mise au point, comme illustré par la Fig. C, la mise au point risque d’être effectuée sur l’arrière-plan, plutot que sur le sujet.

1. Lorsque le sujet principal est un sujet ou une scène importante des motifs fins

Lorsque le sujet présente des motifs fins ou un faible contraste, par exemple un champ rempli de fleurs, comme illustré par la Fig. D, la mise au point peut être difficile à atteindre à l'aide de l'autofocus.

Solutions à ces types de situations

(1) Mettez au point sur un autre sujet situé à la même distance de l'appareil photo, mémorisez la mise au point, recomposez et photographiez. (2) Réglez le mode de mise au point de l'appareil photo sur la mise au point manuelle et mettez au point manuellement sur le sujet.

Reportez-vous à la section « Obtenir de bons résultats avec l'autofocus » dans le Manuel d'utilisation de l'appareil photo.
