AF-S DX 10-24MM F3.5-4.5G ED - Obiettivo fotografico NIKON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo zoom NIKKOR DX AF-S tipo G
Montatura	Baionetta Nikon (formato DX)
Lunghezza focale	10-24 mm
Apertura massima	f/3,5-4,5
Costruzione ottica	14 elementi in 9 gruppi (3 asferici, 2 ED)
Angolo di campo	109° - 61°
Messa a fuoco	Autofocus con motore SWM (silenzioso), manuale con priorità (M/A)
Distanza minima di messa a fuoco	0,24 m (AF) / 0,22 m (MF)
Numero di lamelle del diaframma	7 (circolari)
Gamma di aperture	f/3,5 a f/22 (10 mm), f/4,5 a f/29 (24 mm)
Diametro del filtro	77 mm
Dimensioni (diametro × lunghezza)	Circa 82,5 mm × 87 mm
Peso	Circa 460 g
Accessori forniti	Tappo anteriore LC-77, tappo posteriore LF-1, paraluce HB-23, custodia CL-1118
Manutenzione e pulizia	Soffietto, spazzola, panno morbido leggermente inumidito con alcol etilico; evitare solventi organici
Sicurezza	Non guardare il sole nell'obiettivo; non utilizzare in presenza di gas infiammabili; tenere fuori dalla portata dei bambini

Domande frequenti - AF-S DX 10-24MM F3.5-4.5G ED NIKON

Come passare dall'autofocus alla messa a fuoco manuale?

Utilizzare l'interruttore della modalità di messa a fuoco ⑭ sull'obiettivo. Posizione M/A per autofocus con priorità manuale, M per messa a fuoco manuale. Fare riferimento al manuale della fotocamera per la modalità AF.

Qual è la modalità di messa a fuoco consigliata per questo obiettivo?

L'obiettivo supporta le modalità AF (A/S/C) e MF della fotocamera. In modalità AF, impostare l'interruttore su M/A per poter regolare manualmente se necessario. In modalità MF, l'assistenza alla messa a fuoco rimane disponibile.

Come fissare correttamente il paraluce?

Allineare il segno di fissaggio del paraluce ② con il segno di montaggio ④ dell'obiettivo, quindi ruotare in senso antiorario fino allo scatto. Verificare l'allineamento con il segno di regolazione ③ per evitare vignettatura.

Posso utilizzare il flash integrato con questo obiettivo?

Sì, ma a una distanza minima di 0,6 m. Per evitare vignettatura, rimuovere il paraluce. Le condizioni variano in base alla fotocamera e alla focale; consultare la tabella nel manuale.

Come pulire la lente dell'obiettivo?

Utilizzare un soffietto o una spazzola per rimuovere la polvere. Per le impronte, un panno di cotone morbido leggermente inumidito con alcol etilico con movimenti circolari dal centro verso l'esterno. Non utilizzare mai solventi organici.

Cosa fare in caso di malfunzionamento o fumo?

Spegnere immediatamente la fotocamera, rimuovere le batterie evitando ustioni e affidare il prodotto a un centro di assistenza autorizzato Nikon. Non utilizzare l'obiettivo in presenza di gas infiammabili.

Quali accessori sono forniti con l'obiettivo?

Gli accessori inclusi sono: tappo anteriore LC-77 (77 mm), tappo posteriore LF-1, paraluce a baionetta HB-23 e custodia morbida CL-1118. I filtri da 77 mm sono opzionali.

Qual è la distanza minima di messa a fuoco?

In autofocus, la distanza minima è di 0,24 m a tutte le focali. In messa a fuoco manuale, scende a 0,22 m.

Posso utilizzare questo obiettivo su una fotocamera full-frame?

Questo obiettivo è specificamente progettato per fotocamere in formato Nikon DX (APS-C). Montato su un full-frame come la D700, l'angolo di campo sarà ridotto e potrebbe apparire vignettatura. Utilizzarlo preferibilmente su un corpo DX.

Come riporre l'obiettivo in sicurezza?

Applicare i tappi anteriore e posteriore, riporlo in un luogo asciutto e fresco al riparo dalla luce solare diretta e da prodotti chimici (canfora, naftalina). Il paraluce può essere montato al contrario per riporlo.

MANUALE UTENTE AF-S DX 10-24MM F3.5-4.5G ED NIKON

Totalmente automatico

Gama de

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualiificati. Qualora, in caso di caduta o di qualsiassi altri incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito alla presa e/o rimioso la batteria.

In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non uszionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni. Dopao aver rimosso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di gas inflammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas inflammabili cui causare esplosi o incendi.

Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiàs另一ta fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano alla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scesse elettriche.
• Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
• Durante le riprese in controluce, non pumentare l'obiettivo versus il sole ed evitare che la luce solare passi direttamente attraverso diesso, poiché la fotocamera potrebbe surriscaldarsi ed eventually provocare un incendio.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato di tempo, montare entrambi i tappi di protezione e riporlo lontano alla luce diretta del sole. Il mancato rispetto di但这a istruzione cui cause incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile.

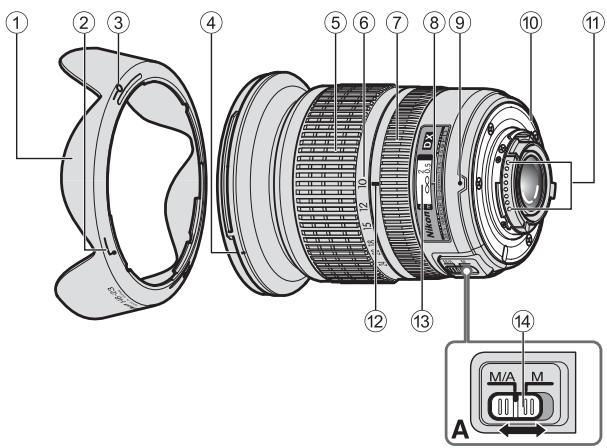

Denominazione

① Paraluce (p. 70)
② Indice di collegamento del paraluce (p.70)
③ Indice di regolazione del paraluce (p. 70)
④ Indice di montaggio del paraluce (p. 70)
⑤ Anello zoom (p. 68)
⑥ Scala lunghezze focali (p. 68)
⑦ Anello di messa a fuoco (p. 69)
Linea di riferimento distanza
⑨ Indice di montaggio
Guarnizione in gomma della montatura dell'obiettivo (p. 71)
Contatti CPU (p. 71)
Riferimento delle lungheze focali
13 Scala delle distance
14 Interruptatore del modo di messa a fuoco (p. 69)

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 10-24 mm f/3,5-4,5G ED. Gli obiettivi DX NIKKOR sono appositamente studiati per essere impiegati con le fotocamere SLR digitali Nikon (formato Nikon DX), come la D300 e la D90. Quando è montato su fotocamere lavorato Nikon DX, l'angolo d'imagine dell'obiettivo è approximativamente pars a 1,5 × la lunghezza fiscale nel formato 35 ~mm . Prima di utilizzare l'obiettivo, leggere queste istruzioni e consulare il Manuale d'uso della fotocamera.

- Caratteristiche principali

• Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L'interrottore del modo di messa a fuco ⑭ consente di selezionare lavoramente la messa a fuco automatica (A) o manuale (M).
• Montando l'obiettivo su una fotocamera Nikon in grado di eseguire la misurazione Color matrix 3D, è possibile controllare l'esposizione con maggiore precisione, in quanto le informazioni relative alla distance dal soggetto vengono trasferite dall'obiettivo alla fotocamera.
• La soluzione costruttiva adottata, comprehente tre elementi asferici e due elementi in vetro ED (extra-low dispersion), offre prestazioni ottiche e di riproduzione eccezzionali, garantendo la correzione delle aberrazioni cromatiche. Inoltre, l'apertura arrotdatal del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'imagine.

■ Messa a fuoco, zoom e profondità di campo

Prima diMETTAREa fuoco,ruotare l'anello zoom ⑤ per regolare la lunghezza facale in modo da comporre I'mmagine nel modo desiderato.

Se la fotocamera è dotata di pulsante o leva di anteprima della profondità di Campo (stop-down), è possibile verificare l'effettiva profondità di Campo nel mirino.

• Questo obiettivo è dotato di sistema IF (Internal Focusing). La lunghezza fiscale diminuisce proportionalmente alla distance di ripresa.
• La Scala delle distance non indica la distance precisa tra il soggetti e la fotocamera. I valori sono approximativi e servono solo a titolo di riferimento generale. Durante le riprese di paesaggi distanti, la profondità di Campo può influire sul funzionamento della fotocamera, che potrebbe mettere a fuoco su un punto più vicino dell'infinite.

Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera.

Apertura massima variabile

Variando l'impostazione dello zoom dell'obiettivo da 10mm a 24mm l'apertura massima diminuisce di ^2 / 3 di stop.

Tuttavia, non è necessario regolare l'impostazione dell'apertura per ottenere un'esposizione corretta, poiché la fotocamera compensate automaticamente但这a variabile.

Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella.

Mododi messa a fuco della fotocamera	Modo di messa a fuco dell'obiettivo
	M/A	M
AF (A/S/C)	Messa a fuco automatica con escludione per il funzionamento in manuale	Messa a fuco manuale (Aiuto per la messa fuco disponibile)
MF	Messa a fuco manuale (Aiuto per la messa fuco disponibile)

Per ulteriori informazioni sui modi di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamera.

Messa a fuoco automatica con esclusione per il funzionamento in manuale (modo M/A)

1 Impostare l'interruttore del modo di messa a fuoco 14 dell'obiettivo su M/A.
L'autofocus è attivo, ma è possibile escluderlo ritodando l'anello di messa a fuoco ⑦ separato e premendo contemporaneamente il pulsante di scatto a meta Corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.
3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a meta corsa, oppure premere nuovamente il pulsante AF-ON.

Ottenere buoni risultati con l'autofocus

Fare riferimento a "Note sull'utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR" (p. 73).

Flash incorp.orato e vignettatura

• Il flash incorporeto non può essere utilizzato a distance inferiore a 0,6 m.
• Per evitare la vignettatura (riduzione della luminosità ai margini dell'imagine), non usare un paraluce.
• La vignettatura è la riduzione della luminositàagli angoli dell'immagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto dell'obiettivo; dipende alla lunghezza facale o alla distanza di ripresa.

Fotocamere SLR digitali	Lunghezza fiscale supportata/distanza di ripresa
D700	18mm/Nessuna restrizione
D300/D200/D100	18mm/1,5 m o superiore20mm/1 m o superiore24mm/Nessuna restrizione
D90/D80/D50	20mm/2,5 m o superiore24mm/1 m o superiore
Serie D70	24mm/1 m o superiore
D60	24mm/1,5 m o superiore
Serie D40	24mm/2,5 m o superiore

Il flash incorp.orato della D100 ha un angolo di copertura adatto a lunghezze focali di 20mm o superiori. La vignettatura si verifica con una lunghezza facale di 18mm.

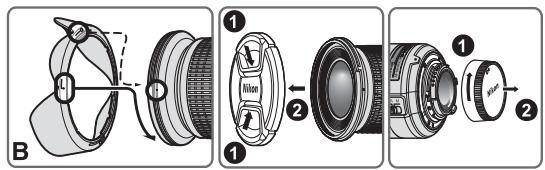

Utilizzato del paraluce Collegamento del paraluce

Allineare l'indice di collegamento del paraluce (uno dei due riferimenti) ② sul paraluce con l'indice di montaggio del paraluce ④ sull'obiettivo, quando ruotare il paraluce in senso antiorario (guardato impugnando la fotocamera con l'obiettivo rivolto in direzione opposa a sé) fino a quando non scatterà in posizione (Fig. B).

• Assicurarsi che l'indice di montaggio del paraluce sia allineato con l'indice di regolazione del paraluce (-o) ③.
• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.
  Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) anziché verso il bordo esterno.
• Riporre il paraluce innestandolo in posizione invertita.

Smontaggio del paraluce

Per smontare il paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) e ruotare in senso orario (impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a sé).

Cura e manutenzione dell'obiettivo

• Fare attenuation a non sporcare o danneggiare i contatti CPU 11.
• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo ⑩ sa danneggiata, provedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.
• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie,fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con un liquido detergente specifico per obietti. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare traccce o toccare及其他 parti.
• Non utilizzato solventi organici o benzene per pulire l'obiettivo, in quanto potrebbero danneggiare l'obiettivo, causare incendi o problemi di salute.
• Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili apposti filtri NC. Anche il paraluce può essere utilizzato per proteggere la parte anteriore dell'obiettivo.

• Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriori.

• Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.

• Se si prevede di non utilizzato l'obiettivo per periodi prolongati, riporlo in un ambiente fresco e asciutto per prevenir la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
• Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
• Alcune parti della montatura sono realizate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on 77mm LC-77
• Copriobiettivo posteriore LF-1
• Paraluce a baionetta HB-23
  Custodia morbida per obiettivo CL-1118

■ Accessori opzionale

• Filtria vite da 77mm

Caratteristiche tecniche

Tipodi obiettivo: Obiettivo zoom AF-S DX NIKKOR tipo G con CPU incorpora e attacco a baionetta Nikon (appositamente studiato per l'utilizzo con fotocamere digitali SRL Nikon DX)

Lunghezza 10mm-24mm focale:

Apertura f/3,5-4,5 massima:

Costruzione 14 elementi in 9 gruppi
obiettivo: (3 lenti asferiche e 2 elementi ED).

Angolo di Campo: 109^ - 61^

Scala lunghezze 10, 12, 15, 18, 20, 24mm
focali:

Dati distance: Misurati sul riferimento del piano facale fotocamera

Controllo zoom: Manuale tramite anello zoom separato

Messa a fuoco: Sistema IF (Internal Focusing) Nikon, autofocus con motore Silent Wave; manuale mediante ghiera di messa a fuco separata

Scala distance di Graduata in metri e piedi, da 0,24 m ripresa: all'infinite (∞)

Distanza di messa 0,24 m con tutte le impostazioni di a fuoco minima: zoom con autofocus 0,22 m con tutte le impostazioni di zoom con messa a fuco manuale

Nr. delle lamelle 7 pz. (arrotondati) diaframma:

Diaframma: Completamente automatico

Gamma di Da f/3.5 a f/22 (10mm), da f/4.5 a apertura: f/29 (24mm)

Misurazione Con metodo a tutta apertura dell'esposizione:

Misura 77 mm (P = 0,75mm)

dell'accessorio:

Dimensioni: Ca. 82,5 mm diam. × 87 mm (estensione della flangia)

Peso: Ca.460g

Le specifiche e i disegni sono soggetti a modifica alla preavviso od obblighi da parte del produttore.

■ Note sull'utilizzo degli obietti grandangolo e supergrandangolo AF NIKKOR

Nelle seguenti situazioni, quando si scattano fotografia con gli obietti grandangolo e supergrandangolo AF NIKKOR, l'autofocus potrebbe non funzionare come previsto.

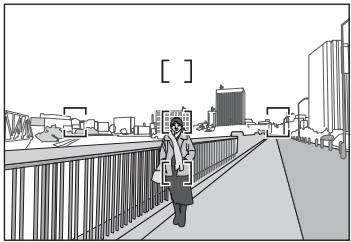

C Presenza di una persona ferma con uno sfondo distante

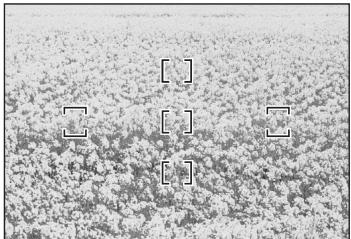

D Prato fiorito

1. Il soggetti principale nella cornice di messa a fuoco è di dimensioni abbastanza ridotte

Quando un soggetti posizionato di fronte a uno sfondo distante viene inquadrato all'interno della cornice di messa a fuoco, come migliorato nella Fig. C, è probabile che solamente lo sfondo sia a fuoco, perché il soggetti si sfcato.

2. Il soggetto principale è un soggetto o una scena con una texture o un decoro molto fini

Se il soggetti presenta un motivo molto fatto o a basso contrasto, ad esempio un Campo di fiori come illustrato nella Fig. D, la messa a fuoco con l'autofocus potrebbe risultare difficoltosa.

Operazioni da effettuare in queste situazioni

(1) Mettere a fuoco un altro soggetti posto alla stessa distanza dalla fotocamera, quindi utilizzare il blocco della messa a fuoco, ricomporre e scattare.
(2) Impostare la fotocamera in modo di messa a fuoco manuale eMETTER a fuoco manually il soggetto. Consultare il paragrafo "Come ottenere buoni risultati con l'autofocus"nel Manuale d'uso della fotocamera.
