| Producttype | NIKKOR DX AF-S G-type zoomobjectief |
| Vatting | Nikon bajonet (DX-formaat) |
| Brandpuntsafstand | 10-24 mm |
| Maximale diafragmaopening | f/3,5-4,5 |
| Optische constructie | 14 elementen in 9 groepen (3 asferisch, 2 ED) |
| Beeldhoek | 109° - 61° |
| Scherpstellen | Autofocus met SWM-motor (stil), handmatig met prioriteit (M/A) |
| Minimale scherpstelafstand | 0,24 m (AF) / 0,22 m (MF) |
| Aantal diafragmalamellen | 7 (cirkelvormig) |
| Diafragmabereik | f/3,5 tot f/22 (10 mm), f/4,5 tot f/29 (24 mm) |
| Filterdiameter | 77 mm |
| Afmetingen (diameter × lengte) | Ongeveer 82,5 mm × 87 mm |
| Gewicht | Ongeveer 460 g |
| Meegeleverde accessoires | Voordop LC-77, achterdop LF-1, zonnekap HB-23, etui CL-1118 |
| Onderhoud en reiniging | Blaasbalg, borstel, zachte doek licht bevochtigd met ethylalcohol; vermijd organische oplosmiddelen |
| Veiligheid | Kijk niet door de lens naar de zon; niet gebruiken in de buurt van brandbare gassen; buiten bereik van kinderen houden |
Veelgestelde vragen - AF-S DX 10-24MM F3.5-4.5G ED NIKON
Gebruikersvragen over AF-S DX 10-24MM F3.5-4.5G ED NIKON
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fotolens in PDF-formaat gratis! Vind uw handleiding AF-S DX 10-24MM F3.5-4.5G ED - NIKON en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AF-S DX 10-24MM F3.5-4.5G ED van het merk NIKON.
GEBRUIKSAANWIJZING AF-S DX 10-24MM F3.5-4.5G ED NIKON
Gebruikshandleiding P.58
Manuale d'uso P.66
Ställ in kamerans fokuslagesvaljare enlichtenna tabell.
Haal het toestel Niet uit elkaar
Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief brekt na een val of een ander ongeluk,That u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebte gehaald en/of de batterijen hebt verwijderd.
Schakel het toestel onmiddelijk UIT bij storingen
Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objctief komt, moet u de batterij ommiddelijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben. Nadat u de stroobron hebt verwijderd of losekoppeld, laat u het toestel nakijken doon een door Nikon erkende servicdienst.
Gebruik het fototoestel of het objectief Niet in de buurt van ontvlambare gassen
Het bedieren van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.
Kijk Niet maar de zon door het objectief of de beeldzoeker
Kijkenaar de zon ofaar ander felicht door het objctief ofde beeldzoeker kan een blijvend oogletsel veroorzaken.
Buiten het bereik van kinderen houden
Zorg ervoor datkleine kinderen de batterijen of andere.
kleine onderdelen Niet in hun mond können stoppen.
Let op de volgende punten bij het gebruik van het fototoestel en het objectief
- Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel Niet in ache neemt, kan dit brand of een elektrische schok tot gevolg hebben.
- Bedien het fototoestel of het objectief Niet of raakdezeniet aan met natte handen.Indien u dezevoorzorgsmaatregel Niet in acht neemt, kan dit eenelektrische schok tot gevolg hebben.
- Wonneer u opnames maakt bij gegenlicht, mag u het objctief Niet maar de zon richten en moet u vermijden dat zonlichtrechtstreex in het objctief valt. Dit kan namelijk leiden tot oververhitting van de camera met möglichkbrand tot bevolg.
- Wonneer u het objectief Niet gebruikt gedurende een langereperiode,bevestig dan zowel de voorste als dechterste objectiefdopen om het objectief te beschermen gegen direct zonlicht.Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben,aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

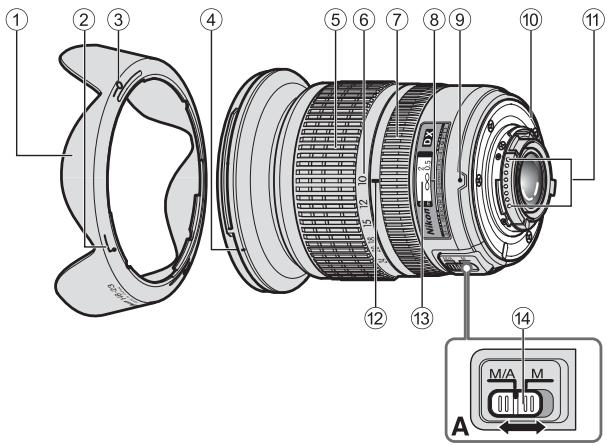

Terminologie
① Zonnekap (P.62)
② Bevestigings-index voor zonnekap (P. 62)
③ Instel-index voor zonnekap (P.62)
(4) Montage-index voor zonnekap (P. 62)
⑤ Zoomring (P. 60)
⑥ Schaal brandpuntsafstand (P. 60)
⑦ Scherpstelring (P.61)
⑧ Afstandsindexlijn
⑨ Montage-index
⑩ Rubberen pakking van objectiefvatting (P. 63)
⑪ CPU-contacten (P.63)
Index brandpuntsafstand
⑬ Afstandschaal
14 Scherpstelstandschakelaar (P.61) :Referentiepagina
Gefeliciteerd met de aanschaf van een AF-S DX NIKKOR 10-24mm f/3,5-4,5G ED-objectief. DX NIKKOR-objectieven werden speciaal ontwikkeld voor gebruik met digitale Nikon SLR-camera's (Nikon DX-formaat) zoals de D300 en D90. Wanner het objectief is geplaatst op camera's van Nikon DX-formaat, is de beeldhoek van het objectief gewelijk aan circa 1,5× de brandpuntsafstand in 35mm formaat. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.
Belangrijkste functies
- Dit objectief maakt gebruik van een Silent Wave-motor om het scherpstellingsmechanisme aan te drijven, waardoor de autofocus vloeiend, stil en bijna onmiddelijk gebeurdt. De Scherpstelmodusschakelaar 14 is voorzien om eenvoudig tekiezenussen autofocus (A) of manueel scherpstellen (M).
- Een nauwkeurigere belichtingsregeling is möglichk wanneer deze gemonteerd is op een Nikon-camera met 3D-kleurenmatrixeting, sondern de afstandgegevens van het onderwerp worden overgedragen van het objectief maar de camera.
- De superieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van drie asferische objectiefelementen en twee ED-glaselementen (extra-low dispersion) die zorgen voor een correctie van de chromatische aberratie. Daarnaast produeert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop Niet is scherpgesteld.
Scherpstellen, zoomen en scherptediepte
Voor u scherpstelt, draait u aan de zoomring ⑤ om de brandpuntsafstand aan te passen tot de gewenste compositie gekadreerd is.
Als uw camera is uitgerust met een knop of hendel voor een scherptedieptevoorbeeld (stop-down),ktunt u een voorbeeld bekijken van de scherptediepte via de zoeker van de camera.
- Dit objectief is uitergerust met een Internal Focusingsysteme (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af.
- De afstandschaal geeft nicht de precieze afstand waer tussen het onderwerp en de camera. De waarden vormen een schatting en dieren alleen als richtlij te worden gezruikt. Bij het fotograferen van verafgelegen landschappen, kan de scherptediepte de bediening beinvloeden zodayat de camera schorpstelt op een positieDICHTER dan oneindig.
De diafragma instellen
Gebruik het fototoestel om de instellenen van de diafragma aan te passen.
■ Variabele maximale diafragma's
Wonneer u het objectief zoomt van 10mmaar 24mm, vermindert het maximale diafraagma met ^2 / 3 stop. Het isECHTERNiet nodig de instellenen van het diafraagma aan te passen om een juiste belichting te verkrijgen, omdat de camera deze variabele automatisch compenseert.
Scherpstellen (fig. A)
Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel.
| Camera's scherpstellung stand | Scherpstelstand van objctief | |
| M/A | M | |
| AF (A/S/C) | Autofocus handmatige aanpassing | Handmatige scherpstellung (hulpverlichting is beschikbaar.) |
| MF | Handmatige scherpstellung (hulpverlichting is beschikbaar.) | |
Raadpleeg de Gebruikshandleiding van de camera vooreer informatie over de scherpstelmodi van de camera.
Autofocus handmatige aanpassing (M/A-stand)
1 Stel de scherpstelmodusschakelaar 14 in op M/A.
2 Autofocus is ingeschakeld, maar u kunt dit opheffen door de aparte scherpsteling ⑦ te draaien terwijl u de ontspanknop half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee zijn uitgerust.
3 Druk de ontspankop of de AF-ON-knop opniew half in om de handmatige scherpstelling te annuleren en autofocus te hernemen.
Goede resultaten behalen met autofocus
Zie "Opmerkingen bij het gebruik van groothoek of ultragroothoek AF NIKKOR-objectieven" (P. 65).
De ingebouwde flitser en vignettering
- De ingebouwde flitser kan nicht worden gebrukt op afstanden van minder dan 0,6 m.
- Gebruik ter voorkoming van vignettering geen zonnekap.
- Vignetteren is het verduisteren van de hoeken rond een beeld, wat voorkomt wanner hetlicht dat door de flitser worden weergegeven, worden belemmerd door de zonnekap of door het objectiefvat, afhankelijk van de brandpuntsafstand of de opnameafstand.
| Digitale SLRcamera's | Ondersteunde brandpuntsafstand/ Opnameafstand |
| D700 | 18mm/Geen beperking |
| D300/D200/ D100 | 18mm/1,5 m ofmeer20mm/1 m ofeer24mm/Geen beperking |
| D90/D80/D50 | 20mm/2,5 m ofeer24mm/1 m ofeer |
| D70-reeks | 24mm/1 m ofeer |
| D60 | 24mm/1,5 m ofeer |
| D40-reeks | 24mm/2,5 m ofeer |
De ingebouwde flitser van de D100 heeft een bereik dat geschikt is voor brandpuntsafstanden van 20mm eneer. Vignetteren doet zich voor bij een brandpuntsafstand van 18mm.

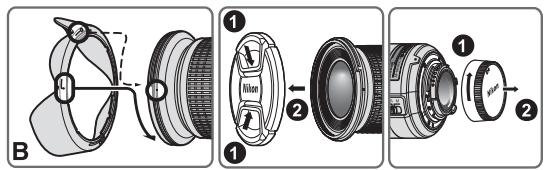

Gebruik van de zonnekap De zonnekap bevestigen
Lijn de bevestigings-index voor zonnekap (1, een van beiden indexen) ② op de kap uit met de montage-index voor zonnekap ④ op het objectief en draai de kap gegen de klok in (wanner u het objectief van het fototoestel van u wegricht) tot hij vastklikt (fig. B).
Zorg ervoor dat de montage-index voor zonnekap wordt uitgelijnd met de instel-index voor zonnekap (一 0) ③
- Als de zonnekap Niet correct is bevestigd, kan er vignettering voorkomen.
- Om het vastmaken of verwijderen van de zonnekap te vergemakkelijknen, neemt u deze aan de basis vast (bij de bevestigings-index voor zonnekap) inplaats van aan de buitenste rand.
- Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief.
De zonnekap losmaken
Houdt de zonnekap vast bij de basis (bij de bevestigings-index voor zonnekap) en draai rechtsom, gezien vanuit het standpunt wanner u de camera vasthoudt met het objectief weg van u gericht, om los te make.
Onderhoud van het objectief
- Zorg ervoor dat de CPU-contacten (1) Niet vuil of beschadigd worden.
- Als de rubberen pakking van de objectiefvatting (10) is beschadigd,要去 het objectief voor reparatie aan de dichtstbijzijnde door Nikon erkende servicdienst brengen.
- Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden maar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.
- Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen. Dezekonnen namelijk schade, brand of gezondheidsproblemen veroorzaken.
- NC-filters zijn beschikkaar om het voorste objectiefelement te beschemmen. De zonnekap helpt ook om de voorkant van het objectief te beschemmen.
-
Wanner u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als dechterste objectiefdappen vast.
-
Wonneer het objectief is geinstalleerd op een fototoestel, mag u het fototoestel en het objectief Niet optillen of vasthouden aan de zonnekap.
- Bewaar het objectief op een koele, droge plaats wanner u deze gedurende een langeperiode nicht gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen gegenrechtstreeks zonlicht of chemicalienzoals kamfer en naftaleen.
- Laat geen water op het objectief komen en LAST het objectief Niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.
- Bepaalde onderdelen van het objectief zich vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.
Standardaccessoires
- 77mm makkelijk te bevestigen voorste objectiefdop LC-77
- Achterste objectiefdop LF-1
Bajonetkap HB-23 - Flexibel objectiefetui CL-1118
Optioneel accessoire
- 77mm vastschroefbare filters
■ Specifications
Type objectief: G-type AF-S DX Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetvatting (special ontworpen voor gebruik met Nikon digitale SLR—Nikon DX-formaat— camera's)
Brandpuntsafstand: 10mm-24mm
Maximaal f/3,5-4,5 diafragma:
Objectiefconstructie: 14 elementen in 9 groepen (3 asferische objectieven en 2 ED-objectiefelementen)
Beeldhoek: 109^ - 61^
Afstandsinformationatie: Doorgveen aan camerabody
Zoombediening: Handmatig via parte zoomring
Scherpstellung: Nikon Internal Focusing-system (IF), autofocus met Silent Wave Motor; handmatig scherplellen met aparte scherpsteling
Opnameafstand- Gradueel in meter van 0,24 m tot schaal: oneindig ()
Kortste 0,24 m bij alle zoominstelleningen scherpstelafstand: met autofocus 0,22 m bij alle zoominstelleningen met handmatige scherpstelling
Aantal 7 stuks (afgerond) diafragmalamellen:
Diafragmaschaal: f/3,5 tot f/22 (bij 10mm), f/4,5 tot f/29 (bij 24mm)
Belichtingsmeting: Door middel van de volledige diafragmamethode
Montageafmeting: 77mm (P = 0,75mm)
Afmetingen: Circa 82.5 mm (diameter) × 87 mm (afstand van de objectiefvatting op de camera)
Wijzigingen in ontwerp en technische gegevens voorbehonden zonder voorafgaande kennisgeving of verplichting vanwege de fabrikant.
Opmerkingen bij het gebruik van groothoek of ultragroothoek AF NIKKOR-objectieven
In de volgende situatuies is het möglichk dat de autofocus Niet werkt zoals verwacht bij het fotograferen met
groothoek of ultragroothoek AF NIKKOR-objectieven.
C Een persoon die voor een verafgelegen中断地塊staat
D Een bloemenveld
1. Wanner het hoofdonderwerp bennen descherpstelhaakjes relatief Klein is
Wanner een person die voor een verafgelegen achtergrond staat binnen de scherpstellhaakjes wordt geplaatst zoals weerdegeven in fig. C, is het mogelijk dat er worden scherpgesteld op de achtergrond verwijl het onderwerp wazig blijft.
2. Wanner het hoofdonderwerp een complex patroon heeft
Wanner het onderwerp een complex patroon of weinig contrast heeft, bv. een bloemenveld zoals weergegeven in fig. D, kan het moeilijk+zijn om scherp te stellen met autofocus.
Oplossing voor dergelijkke situatuies
(1) Stel scherp op een ander onderwerp dat zich opdezelfde afstand van de camera bevindt, activeer descherpstelvergrendeling, pas de kadrering aan enmaak de Foto.
(2) Stel de scherpstellstand van de camera in op handmatige scherpstellung en stel handmatig scherp op het onderwerp.
Zie "Goede resultaten behalen met autofocus" in de Gebruikshandleiding van de camera.
