Produkttyp	NIKKOR DX AF-S G-Typ Zoomobjektiv
Bajonett	Nikon-Bajonett (DX-Format)
Brennweite	10-24 mm
Maximale Blende	f/3,5-4,5
Optischer Aufbau	14 Linsen in 9 Gruppen (3 asphärisch, 2 ED)
Bildwinkel	109° - 61°
Fokussierung	Autofokus mit SWM-Motor (leise), manuell mit Priorität (M/A)
Mindestentfernung	0,24 m (AF) / 0,22 m (MF)
Anzahl der Blendenlamellen	7 (abgerundet)
Blendenbereich	f/3,5 bis f/22 (10 mm), f/4,5 bis f/29 (24 mm)
Filterdurchmesser	77 mm
Abmessungen (Durchmesser × Länge)	Ca. 82,5 mm × 87 mm
Gewicht	Ca. 460 g
Mitgeliefertes Zubehör	Vorderdeckel LC-77, Rückdeckel LF-1, Gegenlichtblende HB-23, Tasche CL-1118
Pflege und Reinigung	Blasepinsel, weiches Tuch, leicht mit Ethylalkohol befeuchtet; organische Lösungsmittel vermeiden
Sicherheit	Nicht mit dem Objektiv in die Sonne schauen; nicht in der Nähe von brennbaren Gasen verwenden; außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - AF-S DX 10-24MM F3.5-4.5G ED NIKON

Wie wechsle ich zwischen Autofokus und manuellem Fokus?

Verwenden Sie den Fokusmodus-Schalter ⑭ am Objektiv. Stellung M/A für Autofokus mit manueller Priorität, M für manuellen Fokus. Beachten Sie die Kameraanleitung für den AF-Modus.

Welcher Fokusmodus wird für dieses Objektiv empfohlen?

Das Objektiv unterstützt die Modi AF (A/S/C) und MF der Kamera. Im AF-Modus stellen Sie den Schalter auf M/A, um bei Bedarf manuell nachjustieren zu können. Im MF-Modus bleibt die Fokussierhilfe verfügbar.

Wie befestige ich die Gegenlichtblende richtig?

Richten Sie die Markierung der Gegenlichtblende ② an der Montagemarkierung ④ des Objektivs aus und drehen Sie sie dann gegen den Uhrzeigersinn, bis sie einrastet. Überprüfen Sie die Ausrichtung mit der Einstellmarkierung ③, um Vignettierung zu vermeiden.

Kann ich den eingebauten Blitz mit diesem Objektiv verwenden?

Ja, aber mit einem Mindestabstand von 0,6 m. Entfernen Sie die Gegenlichtblende, um Vignettierung zu vermeiden. Die Bedingungen variieren je nach Kamera und Brennweite; konsultieren Sie die Tabelle in der Anleitung.

Wie reinige ich die Objektivlinse?

Verwenden Sie einen Blasepinsel oder eine Bürste, um Staub zu entfernen. Bei Flecken verwenden Sie ein weiches Baumwolltuch, leicht mit Ethylalkohol befeuchtet, in kreisenden Bewegungen von der Mitte nach außen. Verwenden Sie niemals organische Lösungsmittel.

Was tun bei Fehlfunktion oder Rauch?

Schalten Sie die Kamera sofort aus, entfernen Sie die Batterien (Verbrennungsgefahr vermeiden) und geben Sie das Produkt zu einem autorisierten Nikon-Servicecenter. Verwenden Sie das Objektiv nicht in der Nähe von brennbaren Gasen.

Welches Zubehör wird mit dem Objektiv mitgeliefert?

Das mitgelieferte Zubehör umfasst: Vorderdeckel LC-77 (77 mm), Rückdeckel LF-1, Bajonett-Gegenlichtblende HB-23 und Weichtasche CL-1118. Filter mit 77 mm sind optional.

Was ist die minimale Fokussierentfernung?

Im Autofokus beträgt die minimale Entfernung 0,24 m bei allen Brennweiten. Bei manueller Fokussierung beträgt sie 0,22 m.

Kann ich dieses Objektiv an einer Vollformatkamera verwenden?

Dieses Objektiv ist speziell für Kameras im Nikon DX-Format (APS-C) entwickelt. An einer Vollformatkamera wie der D700 wird der Bildwinkel reduziert und es kann zu Vignettierung kommen. Verwenden Sie es vorzugsweise an einem DX-Gehäuse.

Wie lagere ich das Objektiv sicher?

Setzen Sie den Vorder- und Rückdeckel auf, lagern Sie es an einem trockenen, kühlen Ort ohne direkte Sonneneinstrahlung und fern von Chemikalien (Kampfer, Naphthalin). Die Gegenlichtblende kann zum Verstauen umgekehrt montiert werden.

BEDIENUNGSANLEITUNG AF-S DX 10-24MM F3.5-4.5G ED NIKON

Benutzerhandbuch S.18

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); bzw. vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sicher in die Sonne blichen.
Beim Betrachten der Sonne oder anderer starker
Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt daraufur zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mundnehmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
- Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
- Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
- Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

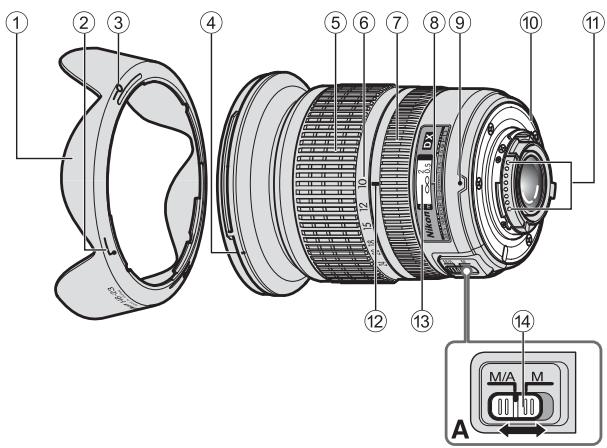

■ Nomenklatur

① Gegenlichtblende (S.22)
② Montagemarkierung der Gegenlichtblende (S.22)
③ Kontrollmarkierung der Gegenlichtblende (S.22)
④ Montagemarkierung für Gegenlichtblende (S.22)
⑤ Zoom-Einstellring (S. 20)
⑥ Brennanweitenskala (S.20)
⑦ Entfernungseinstellring (S. 21)
⑧ Entfernungsindexlinie
⑨ Montagemarkierung
Dichtungsmanschette (S.23)
CPU-Kontakte (S.23)
Markierung der Brennweitenskala
⑬ Entfernungsskala
(4) Fokussierschalter (S.21) ():Seitennummer

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 10-24mm f/3,5-4,5G ED entgegenbringen. DX NIKKOR-Objektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX-Format) ausgelegt, wie etwa der D300 und der D90. Wir das Objektiv an Kameras im Nikon DX-Format angebracht, so entspricht der Bildwinkel des Objektivs ca. 1,5× der Brennweite im Kleinbildformat (35mm). Machen Sie sichitte vor dem Gebrauch these Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Die wichtigsten Merkmale

• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, geräuscharm und practisch verzögerungsfrei erfolgt. Mit dem Fokussierschalter 44 lassst sich mühelos zwischen Autofokus (A) und manueller Scharfeinstellung (M) wechseln.
• Eine besonders prazise Belichtungssteuerung resultiert, wenn das Objektiv auf eine Nikon-Kamera mit 3D-Color-Matrixmessung montiert wird, da die Motiventfernungsdaten vom Objektiv zur Kamera übertragen werden.
• Außergewöhnliche optische Performanz und hohe Wiedergabequalität durch drei asphärische Linsenelemente und zwei Glaselemente mit extrem niedriger Dispersion (ED), wodurch eine Korrektur von chromatischen Abweichungen gewährleistet wird. Außer dem eigenen die gerundete Blende weiche und ansprachende Unscharfteeffekte in Bildbereichen, die unscharf sind.

Scharfeinstellung, Zoomen und Tiefenschärfe

Vor der Scharfeinstellung durch Drehen des Zoom-Einstellrings ⑤ die Brennweite so welt verstellen, bis der gewünschte Bildausschnitt im Sicherer zu sehen ist. Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel für die Tiefenschärfvorschau ausgestattet ist,alandst sich die Tiefenschärfe beim Blick durch den Kamerasucher beurteilen.

• Dieses Objektiv ist mit dem System Internal Focusing (IF, interne Scharfinstellung) ausgestattet. Wenn die Aufnahmedistanz abnimmt, nimmt die Brennweite ebenfalls ab.
• Die Entermungsskala zeigt nicht die exakte Entermung zwischen Objekt und Kamera an. Die Werte dieren lediglich als Anhaltspunkte. Bei Landschaftsaufnahmen mit großen Enttermungen, stellt sich die Kamera aufgrund der Tiefenschärfe u. U. auf einen Punkt scharf, der bisher als unendlich ist.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Variable maximale Blenden

Durch Zoomen des Objektivs von 10mm auf 24mm wird die maximale Blende um bis zu ^2/3 Stufen verringit. Es ist allerdings nicht notwendig die Blende einzustellen, um eine korrekte Belichtigung zu erhalten, da die Kamera dieser Variable automatisch kompensiert.

Fokusierung (Abb. A)

Stellen Sie den Fokusmodus-Schalter Ihr Kamera entsprechend der nachstehenden Tabelle ein.

Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
	M/A	M
AF (A/S/C)	Aufofokus mit Priorität der manuellen Scharfeinstellung	Manueller Fokus (mit elektronischer Einstellhilfe)
MF	Manueller Fokus (mit elektronischer Einstellhilfe)

Weitere Informationen zum Kamera-Fokusmodus finden Sie im Benutzerhandbuch ihrer Kamera.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter 14 am Objektiv auf M/A.
2 Der Autofokus ist aktiviert, aber Sie konnen manuell fokussieren, indem Sie den Auslöser bis zum ersten Druckpunkt beweg und in dieser Position gedrückt halten und darauf den separaten Enternungseinstellring ⑦ drehen. Bei Kameras mit einer AF-ON-Taste drücken Sie die Taste am Kameragehäuse.
3 Drucken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drucken Sie die AF-ON-Taste ernut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden können.

Gute Ergebnisse mit dem Autofokus

Einzelheiten Sie unter «Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven« (S. 25).

Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.
• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.
• Unter Vignettierung versteht man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Brennwiete oder Aufnahmedistanz, vom Objektivtubus verdeckt wird.

Digitale Spiegelreflex-kameras	Einstellbare Brennweite/Aufnahmedistanz
D700	18mm/keine Einschränkungen
D300/D200/D100	18mm/1,5 m oder weiter20mm/1 m oder weiter24mm/keine Einschränkungen
D90/D80/D50	20mm/2,5 m oder weiter24mm/1 m oder weiter
D70-Serie	24mm/1 m oder weiter
D60	24mm/1,5 m oder weiter
D40-Serie	24mm/2,5 m oder weiter

Der eingebaute Blitz bei Kameras der Serie D100 eignet sich für Brennweiten von 20mm oder größter. Bei einer Brennweite von 18mm kommt es zur Vignettierung.

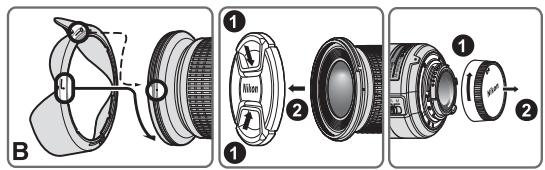

■ Verwendung der Gegenlichtblende Anbringen der Gegenlichtblende

Richten Sie die Montagemarkierung der Gegenlichtblende (1, eine der beiden Markierungen) 2 an der Gegenlichtblende und die Montagemarkierung fur Gegenlichtblende 4 am Objektiv aneinander aus und drehen Sie die Gegenlichtblende gegen den Uhrzeugersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klicken einrastet (Abb. B).

• Achten Sie darauf, die Montagemarkierung für Gegenlichtblende und die Kontrollmarkierung der Gegenlichtblende (—o) ③ aneinander auszurichten.
• Wenn die Gegenlichtblende nicht richtig angebracht ist, wirft sie u.U. einen Schatten ins Motiv.
• Um das Anbringen bzw. Abnehmer der Gegenlichtblende zu erreichtern, diese an der Basis (in der Höhe der Montagemarkierung der Gegenlichtblende) und nicht an den äußerten Kanten fassen.
  Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

Abnehmer der Gegenlichtblende

Die Gegenlichtblende zum Lösen an der Basis fassen (in der Höhe der Montagemarkierung der Gegenlichtblende) und von der Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen.

Pflege des Objektivs

• Halten Sie die CPU-Kontakte (11) stets sauber und schätzen Sie sie vor Beschäftigung.
• Bei einer Beschädigung der Dichtungsmanschette ⑩ sollenn Sie das Objektiv beim nachsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.
• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfern Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüsingkeit anfeuchten. Wischen Sie in kreisformigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zusückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. Dies könnte das Objektiv beschädigten, einen Brand auslösen bzw. gesundheitliche Schäden mit sich bringen.
  Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen Etui,müssen vorderer und hinterer Deckel aufgesetzt sein.

• Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende wenn das Objektiv an der Kamera angebracht ist.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinzahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nicht an übermäßig heißen Orten liegen!

■ Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel mit Schnappverschluss (77mm) LC-77
- Hinterer Objektivdeckel LF-1
Bajonett-Gegenlichtblende HB-23
- Objektivbeutel CL-1118

Optionales Zubehör

• 77mm-Schraubfilter

Technische Daten

Objektivtyp:

G-Objektiv AF-S DX Zoom-NIKKOR Linse mit integrierter CPU und Nikon-BayonettFourth (speziell ausgelegt für den Gebrauch mit Nikon Digital-SLR-K cameras - Nikon DX-Format)

Brennweite: 10mm-24mm

Lichtstärke: f/3,5-4,5

Optischer 14 Linsen in 9 Gruppen

Aufbau: (3 asphärische Linsenelemente und 2 ED-Linsenelemente)

Bildwinkel: 109°-61°

Brennweitenskala: 10, 12, 15, 18, 20, 24mm

Enternungsdaten: Übermittlung an die Kamera

Zoomen: Manuell über separaten Zoomring

Scharfeinstellung: Nikon Internal Focusing (IF, interne Scharfeinstellung) System, Autofokus mit Silent Wave Motor, manuell über separaten Entfernungs-Einstellung

Aufnahme- Unterleitung in Meter von 0,24 m Enternungsskala: bis unendlich ()

Naheinstellgrenze: 0,24m bei allen

Zoomeinstellungen mit Autofokus 0,22 m bei allen
Zoomeinstellungen mit manuelle Fokus

Blende: Irisblende mit 7 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: f/3,5 bis f/22 (bei 10mm), f/4,5 bis f/29 (bei 24mm)

Belichtungsmessung: Offenblendenmessung

Filtergewinde: 77mm (P = 0,75mm)

Abmessungen: Ca. 82,5 mm (Durchm.) × 87 mm (zum Objektivmontageflansch der Kamera)

Gewicht: Ca. 460 g

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgenderein Art vorbehäften.

■ Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und - Superweitwinkelobjektiven

In den folgenden Fällen Funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und -

Superweitwinkelobjektiven u.U.nicht erwartungsgemäß.

C Eine Person vor einem welt entfernten Hintergrund

D Eine Blumenwiese

1. Hauptmotiv in den Fokusklammern relativ Klein

Wenn das Hauptmotiv nur einen geringen Teil des aktiven Fokusmessfelds abdeckt, wie an den Fokusmessfeld-Markierungen in Abb. C zu sehen, besteht die Kamera unter Umständen auf den Hintergrund, nicht jedoch auf das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder Szene als Hauptmotiv

Bei Motiven mit kleinteiliger Strukturierung oder geringem Kontrast, zum Beispiel einer Blumenwiese wie in Abb. D zu sehen, ist eine Scharfeinstellung per Autofokus u.U. schwierig.

Abhilfe fur solche Fälle

(1) Stellen Sie zunachst auf ein andere Motiv im Selben Abstand von der Kamera scharf, wahren Sie dann bei Fokussperre erneut den Bildausschnitt und machen Sie so die Aufnahme.
(2) Stellen Sie die Fokussteuerung auf manuelles Scharfstellen ein und stellen Sie von Hand auf das Motiv scharf. Einzelheiten dazu finden Sie außer dem unter «Gute Ergebnisse mit dem Autofokus« im Benutzerhandbuch zur Kamera.

ATTENTION

Ne pas démonter

Diafragma: Volledig automatisch

Gewicht: Circa 460 g
