Produkttype	LED-byggelys
Merke	Festool
Modell	SYSLITE DUO
Nominell spenning	220-240 V
Frekvens	50/60 Hz
Maksimal effekt	112 W
Lysstrøm	8000 lm
Fargetemperatur	5000 K
Fargegjengivelse (RA)	> 80
Levetid (L70)	> 10 000 h
Vekt	3,4 kg
Beskyttelsesgrad	IP55
Energiklasse for lyskilden	E
Antall LED	80
Orienteringsvinkel	3 posisjoner
Avtagbar fot	Ja, med kabeloppruller
Veggkrok	Ja
Stativkompatibilitet	Festool ST DUO 200
Minste avstand til belyste overflater	0,2 m
Igangkjøring	Nettilkobling, automatisk tenning
Termisk overvåkning	Automatisk reduksjon av effekt og stopp om nødvendig
Vedlikehold	Rengjøring med myk, tørr klut
Tiltenkt bruk	Belysning av byggeplasser, garasjer, verksteder

Ofte stilte spørsmål - SYSLITE DUO FESTOOL

Hva er maksimal effekt for SYSLITE DUO?

Maksimal effekt er 112 W.

Hva er lysstrømmen til projektøren?

Lysstrømmen er 8000 lm.

Kan denne projektøren brukes på et stativ?

Ja, kun med stativ Festool ST DUO 200. Total høyde må ikke overstige 2,0 m.

Hvordan rengjøre enheten?

Rengjør plastskiven med en myk, tørr klut. Bruk ikke løsemidler.

Hva gjør jeg ved overoppheting?

Hvis temperaturen overstiger grensen, reduserer enheten effekten og slår seg av. Trekk ut støpselet, rengjør ventilasjonssporene og sett det inn igjen.

Er projektøren vanntett?

Ja, den har beskyttelsesgrad IP55, egnet for tøffe forhold på byggeplassen.

Kan enheten festes på veggen?

Ja, takket være den integrerte veggkroken. Heng den på et spiker- eller skruehode.

Kan lyskilden byttes?

Nei, den må kun byttes av produsenten eller et godkjent serviceverksted.

Hva er fargetemperaturen?

Fargetemperaturen er 5000 K (nøytralt hvitt lys).

Hvilken minsteavstand må overholdes til brennbare overflater?

Det må overholdes en minsteavstand på 0,2 m.

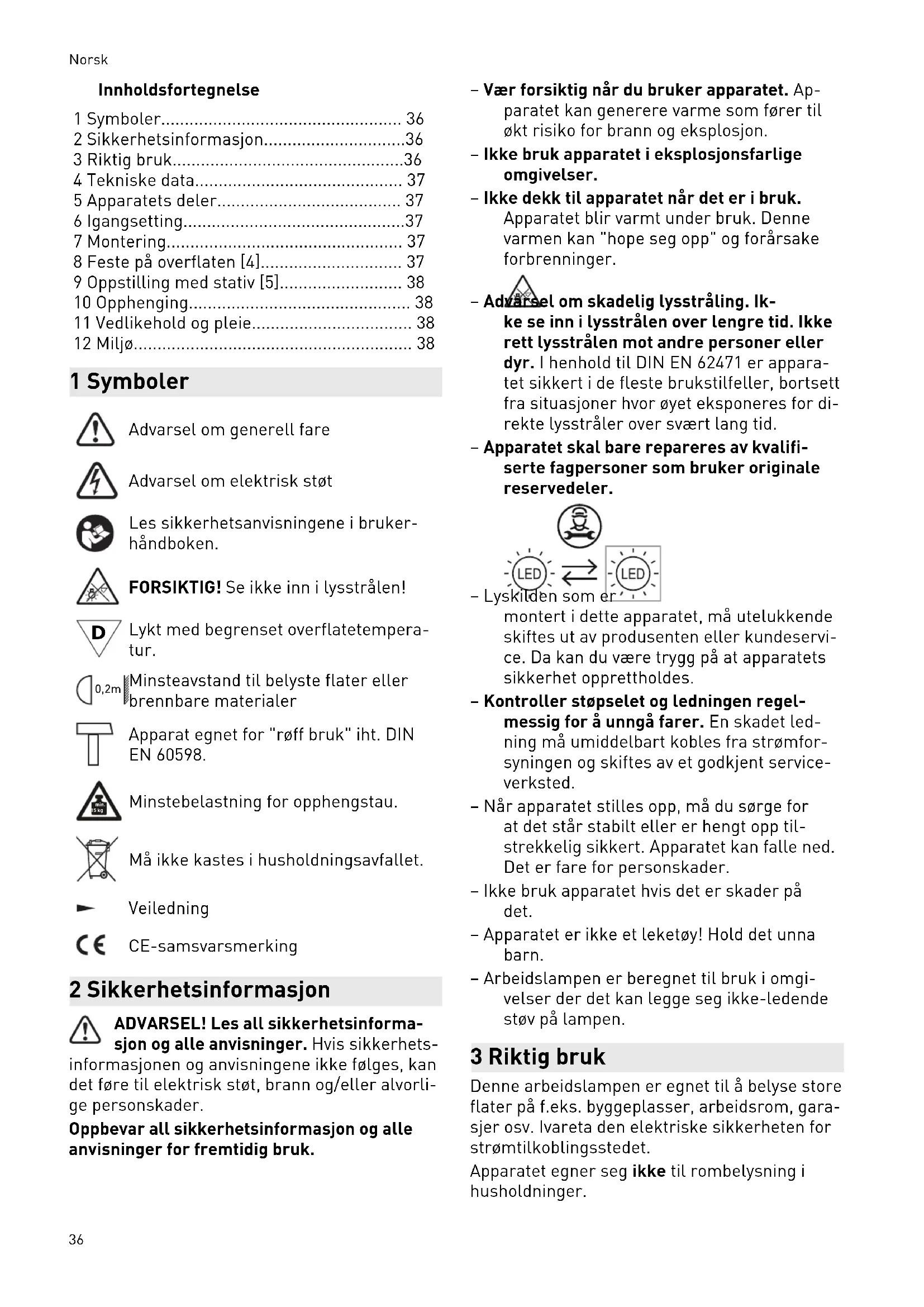

BRUKSANVISNING SYSLITE DUO FESTOOL

▶ Montera bygglampan.

1 Symboler.... 36
2 Sikkerhetsinformasjon....36
3 Riktig bruk....36
4 Tekniske data.... 37
5 Apparatets deler.... 37
6 lgangsetting....37
7 Montering.... 37
8 Feste på overflaten [4].... 37
9 Oppstilling med stativ [5].... 38
10 Opphenging.... 38
11 Vedlikehold og pleie.... 38
12 Miljø.... 38

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Les sikkerhetsanvisningene i brukerhåndboken.

Lykt med begrenset overflatetemperatur.

Minsteavstand til belyste flater eller brennbare materialer

Apparat egnet for "røff bruk" iht. DIN EN 60598.

Minstebelastning for opphengstau.

2 Sikkerhetsinformasjon

ADVARSEL! Les all sikkerhetsinformasjon og alle anvisninger. Hvis sikkerhets

informasjonen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

• Vær forsiktig når du bruker apparatet. Apparatet kan generere varme som fører til økt risiko for brann og eksplosjon.
• Ikke bruk apparatet i eksplosjonsfarlige omgivelser.
• Ikke dekk til apparatet når det er i bruk. Apparatet blir varmt under bruk. Denne varmen kan "hope seg opp" og forårsake forbrenninger.

• Advärsel om skadelig lysstråling. Ikke se inn i lysstrålen over lengre tid. Ikke rett lysstrålen mot andre personer eller dyr. I henhold til DIN EN 62471 er apparatet sikkert i de fleste brukstilfeller, bortsett fra situasjoner hvor øyet eksponeres for direkte lysstråler over svært lang tid.
• Apparatet skal bare repareres av kvalifi- serte fagpersoner som bruker originale reservedeler.

- Lyskilden som er

montert i dette apparatet, må utelukkende skiftes ut av produsenten eller kundeservice. Da kan du være trygg på at apparatets sikkerhet opprettholdes.

• Kontroller støpselet og ledningen regelmessig for å unngå farer. En skadet ledning må umiddelbart kobles fra strømfor-syningen og skiftes av et godkjent service-verksted.
• Når apparatet stilles opp, må du sørge for at det står stabilt eller er hengt opp til-strekkelig sikkert. Apparatet kan falle ned. Det er fare for personskader.
• Ikke bruk apparatet hvis det er skader på det.
• Apparatet er ikke et leketøy! Hold det unna barn.
• Arbeidslampen er beregnet til bruk i omgivelser der det kan legge seg ikke-ledende støv på lampen.

3 Riktig bruk

Denne arbeidslampen er egnet til å belyse store flater på f.eks. byggeplasser, arbeidsrom, gara- sjer osv. Ivareta den elektriske sikkerheten for strømtilkoblingsstedet.

Apparatet egner seg ikke til rombelysning i husholdninger.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

MERK I enkelte stater finnes det tilleggsforskrifter om bruk av elektrisk utstyr på byggeplasser. Disse nasjonale forskriftene kan begrense bruken av arbeidslampen eller stille ytterligere krav. Følg gjeldende nasjonale bestemmelser!

4 Tekniske data

Arbeidslampe SYSLITE DUO

Nominell spenning 220-240 V

Frekvens 50/60 Hz

Lyskilde 80 x 1,4 W power LED

Maksimaleffekt 112 W

LED-lysstrøm 8000 lm

Fargetemperatur 5000 K

Fargegjengivelse RA >80

Levetid (L70) >10 000 t

Vekt 3,4 kg

Beskyttelsesgrad IP 55

Dette apparatet inneholder en lyskilde i energieffektivitetsklasse E.

5 Apparatets deler

[1-1] Avtakbar støttefot, ledningsoppvikling
[1-2] Lysflate
[1-3] Håndtak
[1-4] Veggkrok, kabelklemme
[1-5] Strømledning

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens!

Fare for ulykker

▶ Ta hensyn til angivelsene på typeskiltet.
▶ Ta hensyn til landsspesifikke særegenhe- ter.

6.1 Slå på og av

Slå på

Apparatets strømplugg må ikke plugges i i fuktige omgivelser, fordi den ikke er utstyrt med nødvendig fuktighetsvern.

▶ Sett i støpselet.
Lyset går på av seg selv.

Slå av

▶ Trekk ut støpselet.
▶ Vikle opp strømledningen på fot [1-1]. Ka-belenden kan hektes på klemmen [2-1].

▶ Trekk ut støpselet.
- Utbedre årsaken til overopphetingen (f.eks. blokkert lufteåpning).
▶ Sett i støpselet igjen.

Full lyseffekt er gjenopprettet.

7 Montering

Sett alltid opp apparatet med støttefoten for å sikre at lufteåpningene [4-1] holdes åpne.

Plasser på et tørt, jevnt og stabilt underlag. Ikke heng apparatet opp etter strømledningen. Det kan føre til overbelastningen av kabelen og elektriske farer. Pass på at lufteåpningen ikke klistres igjen eller blokkeres.

Apparatet kan settes i tre forskjellige vinkler.

8 Feste på overflaten [4]

For å få bedre feste kan stativfoten [4-2] tas av. Den er utstyrt med åpninger [4-3] for feste med skruer til underlag eller tak.

• Trekk av foten, trekk hardere på den ene siden i begynnelsen.
  ▶ Trekk foten jevnt av.
  ▶ Skru foten fast i underlaget.

Ikke fest apparatet til loddrette flater (vegger osv.), da dette vil svekke kjøleytelsen til lufteåpningene.

Norsk

▶ Sett på arbeidslampen.

ADVARSEL! For å redusere kvelningsrisikoen festes apparatets strømledning forsvarlig til veggen dersom strømledningen er innenfor armlengde.

9 Oppstilling med stativ [5]

Bruk bare apparatet med Festool-stativ ST DUO 200. Stativets totale høyde må

ikke overskride 2,0 m. Ta hensyn til stativets bruksanvisning.

▶ Fell stativet helt ut til stopp [5].
▶ Sett på arbeidslampen.
▶ Drei arbeidslampen til den låses.

10 Opphenging

10.1 På vegg [6]

Heng apparatet fra baksiden på veggkroken [2-1] som følger med. Fest veggkroken til en spiker eller et skruehode felt inn i veggen.

10.2 I tau [7]

Apparatet kan henges i tau ved hjelp av styres-poret [7-1] i midten av håndtaket.

11 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

• Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på apparatet!
  ▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reservedeler! Best.-nr. finner du på: www.festool.com/service

• Hold alltid kjøleluftåpningene på apparatet åpne og rene for å sikre luftsirkulasjonen.
  ▶ Tørk bare av plastglasset på apparatet med en tørr, myk klut for å unngå skader. Ikke bruk løsemidler.

12 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning. Informasjon om gjenvinningsstasjoner finnes på www.festool.com/recycling.

Informasjon om REACH: www.festool.com/reach
