SYSLITE DUO - Blixt FESTOOL - Gratis bruksanvisning och manual

Produkttyp	LED-byggarbetsplatslampa
Varumärke	Festool
Modell	SYSLITE DUO
Märkspänning	220-240 V
Frekvens	50/60 Hz
Maximal effekt	112 W
Ljusflöde	8000 lm
Färgtemperatur	5000 K
Färgåtergivning (RA)	> 80
Livslängd (L70)	> 10 000 h
Vikt	3,4 kg
Skyddsklass	IP55
Ljuskällans energiklass	E
Antal lysdioder	80
Vridningsvinkel	3 lägen
Avtagbar fot	Ja, med kabelupprullare
Väggkrok	Ja
Stativkompatibilitet	Festool ST DUO 200
Minsta avstånd till belysta ytor	0,2 m
Start	Nätanslutning, automatisk tändning
Termisk övervakning	Automatisk effektreducering och stopp vid behov
Underhåll	Rengöring med mjuk, torr trasa
Avsedd användning	Byggbelysning, garage, verkstäder

Vanliga frågor - SYSLITE DUO FESTOOL

Vad är maximal effekt för SYSLITE DUO?

Maximal effekt är 112 W.

Vad är ljusflödet för lampan?

Ljusflödet är 8000 lm.

Kan lampan användas på ett stativ?

Ja, endast med stativ Festool ST DUO 200. Totalhöjden får inte överstiga 2,0 m.

Hur rengör man apparaten?

Rengör plastskivan med en mjuk, torr trasa. Använd inte lösningsmedel.

Vad gör man vid överhettning?

Om temperaturen överstiger gränsen minskar apparaten effekten och stängs av. Koppla ur stickkontakten, rengör ventilationsöppningarna och återanslut.

Är lampan vattentät?

Ja, den har skyddsklass IP55, lämplig för tuffa förhållanden på byggarbetsplatsen.

Kan apparaten fästas på väggen?

Ja, tack vare den integrerade väggkroken. Häng upp den på ett spikhuvud eller skruvhuvud.

Är ljuskällan utbytbar?

Nej, den får endast bytas av tillverkaren eller en auktoriserad serviceverkstad.

Vad är färgtemperaturen?

Färgtemperaturen är 5000 K (neutralt vitt ljus).

Vilket minsta avstånd ska hållas till brandfarliga ytor?

Ett minsta avstånd på 0,2 m måste hållas.

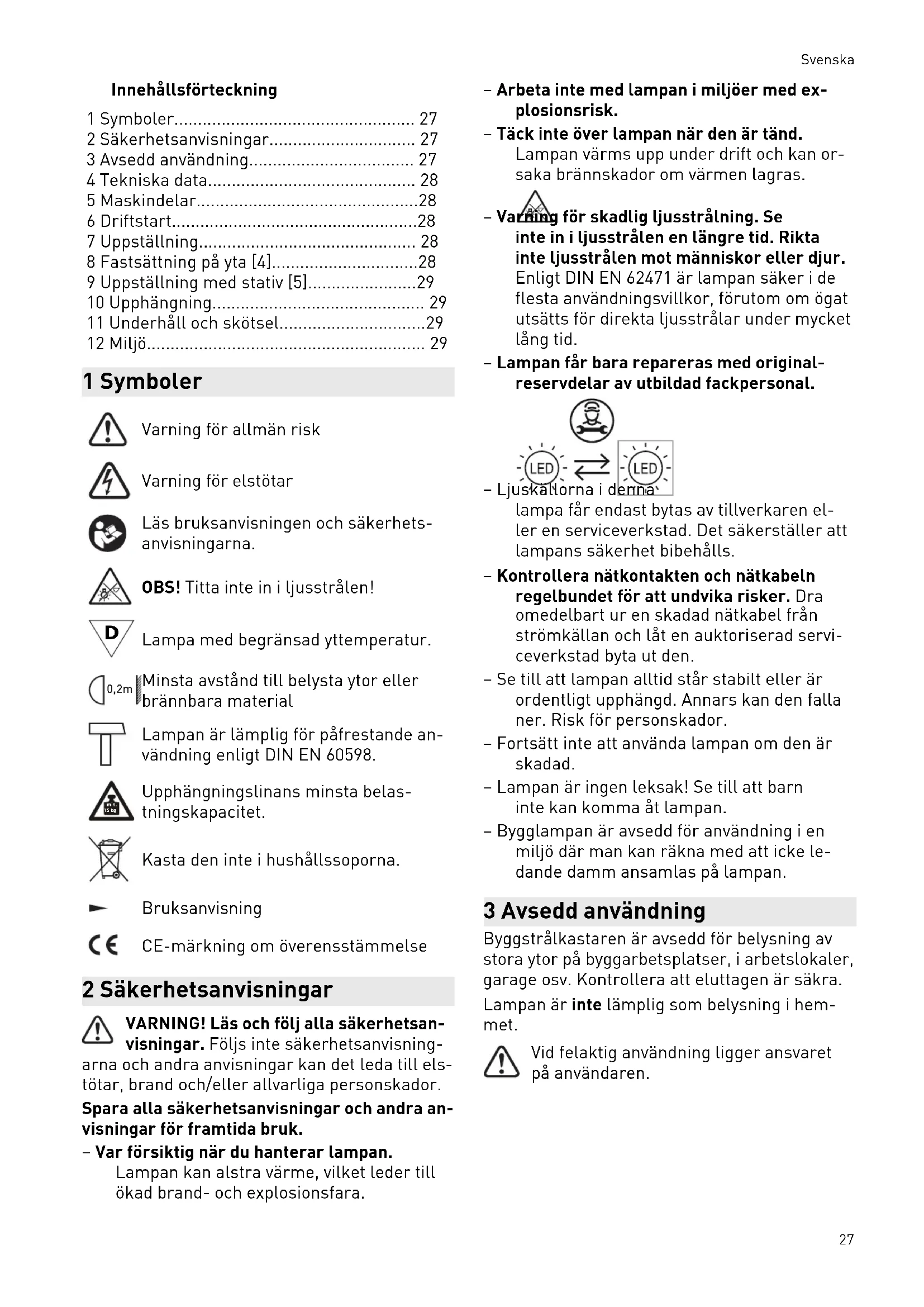

BRUKSANVISNING SYSLITE DUO FESTOOL

Innehållsförteckning

1 Symboler.... 27
2 Säkerhetsanvisningar.... 27
3 Avsedd användning.... 27
4 Tekniska data.... 28
5 Maskindelar....28
6 Driftstart....28
7 Uppställning.... 28
8 Fastsättning på yta [4]....28
9 Uppställning med stativ [5]......29
10 Upphängning.... 29
11 Underhåll och skötsel....29
12 Miljö.... 29

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna.

OBS! Titta inte in i ljusstrålen!

Lampa med begränsad yttemperatur.

Minsta avstånd till belysta ytor eller brännbara material

Lampan är lämplig för påfrestande användning enligt DIN EN 60598.

Upphängningslinans minsta belas- tningskapacitet.

Kasta den inte i hushållssoporna.

Bruksanvisning

CE-märkning om överensstämmelse

WARNING! Läs och följ alla säkerhetsanvisningar. Följs inte säkerhetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

- Var försiktig när du hanterar lampan.

Lampan kan alstra värme, vilket leder till ökad brand- och explosionsfara.

• Arbeta inte med lampan i miljöer med explosionsrisk.
• Täck inte över lampan när den är tänd.
  Lampan värms upp under drift och kan or- saka brännskador om värmen lagras.
• Varing för skadlig ljusstrålning. Se inte in i ljusstrålen en längre tid. Rikta inte ljusstrålen mot människor eller djur.
  Enligt DIN EN 62471 är lampan säker i de flesta användningsvillkor, förutom om ögat utsätts för direkta ljusstrålar under mycket lång tid.
• Lampan får bara repareras med original-reservdelar av utbildad fackpersonal.

- Ljuskällorna i denna

lampa får endast bytas av tillverkaren eller en serviceverkstad. Det säkerställer att lampans säkerhet bibehålls.

- Kontrollera nätkontakten och nätkabeln regelbundet för att undvika risker. Dra omedelbart ur en skadad nätkabel från strömkällan och låt en auktoriserad serviceverkstad byta ut den.

- Se till att lampan alltid står stabilt eller är ordentligt upphängd. Annars kan den falla ner. Risk för personskador.

- Fortsätt inte att använda lampan om den är skadad.

- Lampan är ingen leksak! Se till att barn inte kan komma åt lampan.

- Bygglampan är avsedd för användning i en miljö där man kan räkna med att icke le-dande damm ansamlas på lampan.

3 Avsedd användning

Byggstrålkastaren är avsedd för belysning av stora ytor på byggarbetsplatser, i arbetslokaler, garage osv. Kontrollera att eluttagen är säkra. Lampan är inte lämplig som belysning i hemmet.

Vid felaktig användning ligger ansvaret på användaren.

ANMÄRKNING I vissa länder finns ytterligare föreskrifter för användning av elektriska hjälpmedel på byggarbetsplatser. Dessa nationella föreskrifter kan begränsa eller ställa ytterligare krav på användningen av bygglampan. Följ alltid gällande nationella bestämmelser!.

4 Tekniska data

Byggstrålkastare SYSLITE DUO

Märkspänning 220 - 240 V

Frekvens 50/60 Hz

Belysning 80 x 1,4 W Power LED

Max. effekt 112 W

LED-ljusflöde 8000 lm

Färgtemperatur 5000 K

Färgåtergivning RA > 80

Livslängd (L70) >10 000 h

Vikt 3,4 kg

Skyddsklass IP 55

Denna enhet innehåller en ljuskälla i energiklass E.

5 Maskindelar

[1-1] Avtagbar fot, kabelvinda

[1-2] Lampglas

[1-3] Handtag

[1-4] Väggkrok, kabelklämma

[1-5] Nätkabel

De angivna bilderna finns i början av bruksanvisningen.

6 Driftstart

WARNING

Otillåten spänning eller frekvens!

Olycksrisk

▶ Observera informationen på märkplåten.

▶ Observera landsspecifika avvikelser.

6.1 Start/avstängning

Tillkoppling

Lampans nätkontakt får inte anslutas till nätuttag i fuktig miljö, eftersom lampan

inte har tillräckligt skydd mot fukt.

▶ Anslut nätkontakten.

Ljuskäglan tänds automatiskt.

Frånkoppling

▶ Dra ur nätkontakten.
▶ Linda upp nätkabeln på stödfoten [1-1]. Kabeländen kan hakas fast i den avsedda klämman [2-1].

6.2 Temperaturövervakning

Om den tillåtna arbetstemperaturen överskrids, minskar lampans ljusstyrka automatiskt. Om temperaturen inte sjunker trots att ljusstyrkan reduceras, bryts strömförsörjningen helt och hållet.

Åtgärder vid reducerad ljusstyrka:

▶ Dra ur nätkontakten,
- åtgärda orsaken till överhettningen (t.ex. tilltäppta ventilationsöppningar),
▶ sätt i nätkontakten igen.

Lampan lyser åter med full ljusstyrka.

7 Uppställning

Ställ alltid upp lampan med foten, så att ventilationsöppningarna [4-1] hålls fria.

Placera lampan på en torr, plan och stabil yta. Häng inte upp lampan i nätkabeln – det medför elektrisk fara på grund av att kabeln överbelastas. Se till att ventilationsöppningarna inte blockeras.

Se till att minimiavståndet 0,2 m till belysta ytor och brandfarliga material hålls.

7.1 Inställningsvinkel [3]

Lampan kan ställas in i tre olika vinklar.

8 Fastsättning på yta [4]

För att fixera foten [4-2] ytterligare kan man ta av den och använda öppningarna [4-3] för att skruva fast den i underlaget eller taket.

▶ Ta av stödfoten. Börja då genom att dra kraftigare på ena sidan.
▶ Dra av stödfoten jämnt.
- Skruva fast stödfoten på underlaget.

Fäst inte lampan på vertikala ytor (väggar osv.) eftersom det försämrar ventilations-öppningarnas kylande effekt.

WARNING! För att minska risken för strypning ska lampans nätkabel fästas säkert på väggen om nätkabeln befinner sig i handområdet.

9 Uppställning med stativ [5]

Använd lampan endast tillsammans med Festools stativ ST DUO 200. Stativets totalhöjd får inte överstiga 2,0 m. Följ stativets bruksanvisning.

▶ Fäll upp stativet helt [5].
▶ Montera bygglampan.
▶ Vrid den monterade bygglampan tills den hakar i.

10 Upphängning

10.1 På väggen [6]

Lampan kan hängas upp med väggkroken [2-1] på baksidan. Häng väggkroken på en spik eller skruv i väggen.

10.2 I lina [7]

Lampan kan hängas med en lina i styrspåret [7-1] mitt på handtaget.

11 Underhåll och skötsel

WARNING

Risk för personskador, elstötar

• Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på produkten!
• Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

• För att säkra luftcirkulationen ska man all-tid hålla lampans kylluftöppningar rena och fria från hinder.
  ▶ Lampans plastskiva får endast rengöras med en torr, mjuk trasa, för att undvika skador. Använd inga lösningsmedel.

12 Miljö

Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ den nationella föreskrifterna.

Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lag-

stiftning måste förbrukade elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om insamlingsstationer för korrekt avfallshantering finns på www.festool.se/recycling.

Information om REACH: www.festool.se/reach
