SYSLITE DUO - Salama FESTOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	LED-työmaavalaisin
Merkki	Festool
Malli	SYSLITE DUO
Nimellisjännite	220-240 V
Taajuus	50/60 Hz
Maksimiteho	112 W
Valovirta	8000 lm
Värilämpötila	5000 K
Värintoisto (RA)	> 80
Käyttöikä (L70)	> 10 000 h
Paino	3,4 kg
Suojausluokka	IP55
Valonlähteen energiatehokkuusluokka	E
LEDien lukumäärä	80
Suuntauskulma	3 asentoa
Irrotettava jalka	Kyllä, kaapelikelalla
Seinäkoukku	Kyllä
Jalustan yhteensopivuus	Festool ST DUO 200
Pienin etäisyys valaistaviin pintoihin	0,2 m
Käynnistys	Verkkoliitäntä, automaattinen sytytys
Lämpövalvonta	Automaattinen tehon vähennys ja pysäytys tarvittaessa
Huolto	Puhdistus pehmeällä ja kuivalla liinalla
Käyttötarkoitus	Työmaavalaistus, autotallit, työpajat

Usein kysytyt kysymykset - SYSLITE DUO FESTOOL

Mikä on SYSLITE DUO:n maksimiteho?

Maksimiteho on 112 W.

Mikä on valaisimen valovirta?

Valovirta on 8000 lm.

Voiko tätä valaisinta käyttää jalustalla?

Kyllä, vain Festool ST DUO 200 -jalustan kanssa. Kokonaiskorkeus ei saa ylittää 2,0 m.

Miten laite puhdistetaan?

Puhdista muovilevy pehmeällä ja kuivalla liinalla. Älä käytä liuottimia.

Mitä tehdä ylikuumenemisen sattuessa?

Jos lämpötila ylittää rajan, laite vähentää tehoa ja sammuu. Irrota pistoke, puhdista ilma-aukot ja kytke takaisin.

Onko valaisin vesitiivis?

Kyllä, sillä on suojausluokka IP55, sopii vaikeisiin työmaaolosuhteisiin.

Voidaanko laite kiinnittää seinään?

Kyllä, integroidun seinäkoukun avulla. Ripusta se naulan tai ruuvin kantaan.

Onko valonlähde vaihdettavissa?

Ei, se on vaihdettava vain valmistajan tai valtuutetun huoltoliikkeen toimesta.

Mikä on värilämpötila?

Värilämpötila on 5000 K (neutraali valkoinen valo).

Mikä on pienin etäisyys syttyviin pintoihin?

Pienin etäisyys on 0,2 m.

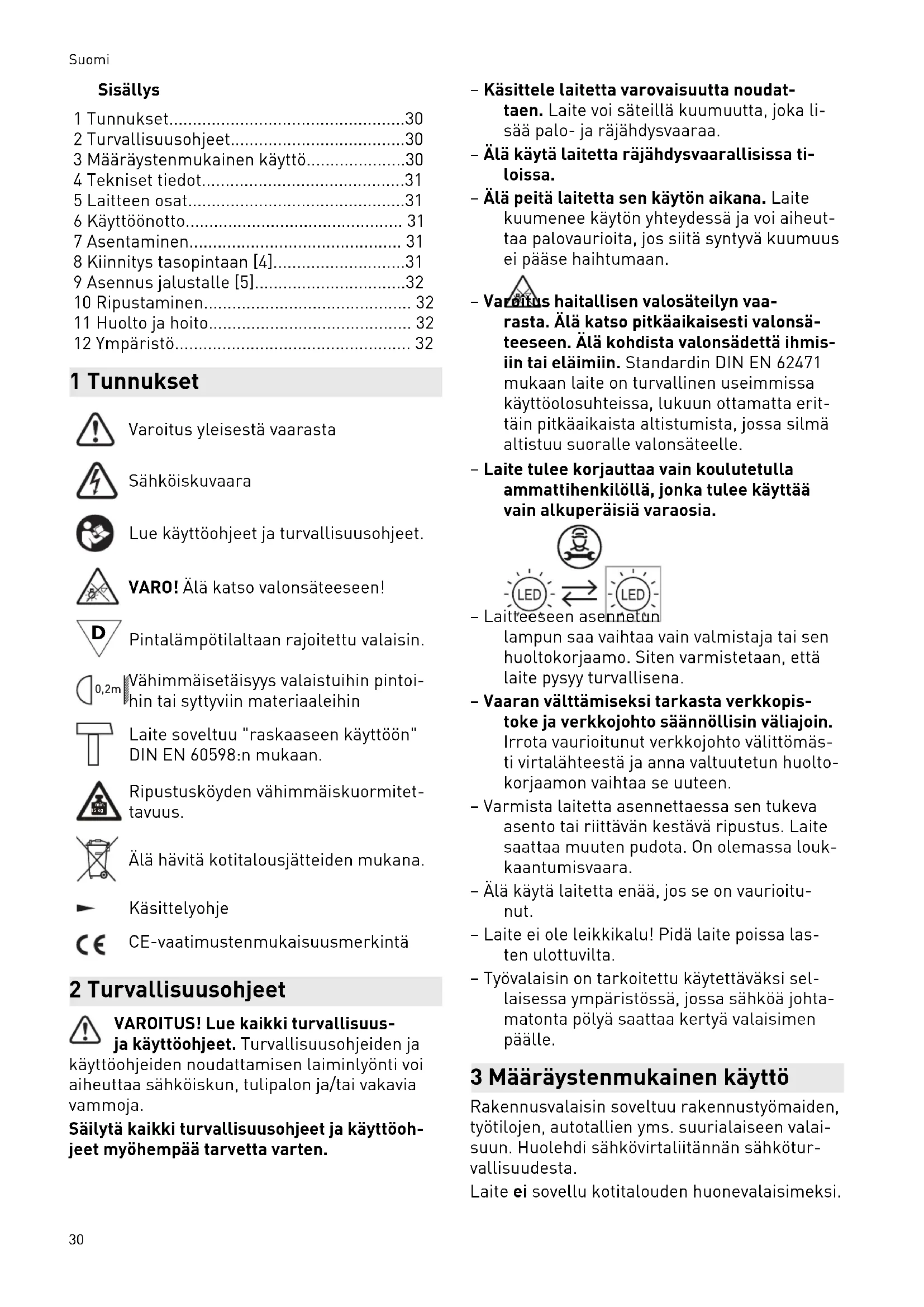

KÄYTTÖOHJE SYSLITE DUO FESTOOL

1 Tunnukset....30
2 Turvallisuusohjeet....30
3 Määräystenmukainen käyttö....30
4 Tekniset tiedot....31
5 Laitteen osat....31
6 Käyttöönotto.... 31
7 Asentaminen.... 31
8 Kiinnitys tasopintaan [4]....31
9 Asennus jalustalle [5]....32
10 Ripustaminen.... 32
11 Huolto ja hoito.... 32
12 Ympäristö.... 32

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöohjeet ja turvallisuusohjeet.

VARO! Älä katso valonsäteeseen!

Pintalämpötilaltaan rajoitettu valaisin.

Vähimmäisetäisyys valaistuihin pintoi- hin tai syttyviin materiaaleihin

Laite soveltuu "raskaaseen käyttöön" DIN EN 60598:n mukaan.

Ripustusköyden vähimmäiskuormitet- tavuus.

Älä hävitä kotitalousjätteiden mukana.

Käsittelyohje

CE-vaatimustenmukaisuusmerkintä

2 Turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuusja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

• Käsittele laitetta varovaisuutta noudattaen. Laite voi säteillä kuumuutta, joka lisää palo- ja räjähdysvaaraa.
• Älä käytä laitetta räjähdysvaarallisissa ti-loissa.
• Älä peitä laitetta sen käytön aikana. Laite kuumenee käytön yhteydessä ja voi aiheuttaa palovaurioita, jos siitä syntyvä kuumuus ei pääse haihtumaan.

• Varõitus haitallisen valosäteilyn vaarasta. Älä katso pitkäaikaisesti valonsäteeseen. Älä kohdista valonsädettä ihmisiin tai eläimiin. Standardin DIN EN 62471 mukaan laite on turvallinen useimmissa käyttöolosuhteissa, lukuun ottamatta erittäin pitkäaikaista altistumista, jossa silmä altistuu suoralle valonsäteelle.
• Laite tulee korjauttaa vain koulutetulla ammattihenkilöllä, jonka tulee käyttää vain alkuperäisiä varaosia.

- Laitteeseen asennetun

lampun saa vaihtaa vain valmistaja tai sen huoltokorjaamo. Siten varmistetaan, että laite pysyy turvallisena.

- Vaaran välttämiseksi tarkasta verkkopistoke ja verkkojohto säännöllisin väliajoin. Irrota vaurioitunut verkkojohto välittömästi virtalähteestä ja anna valtuutetun huoltokorjaamon vaihtaa se uuteen.

• Varmista laitetta asennettaessa sen tukeva asento tai riittävän kestävä ripustus. Laite saattaa muuten pudota. On olemassa loukkaantumisvaara.
• Älä käytä laitetta enää, jos se on vaurioitu-nut.
  – Laite ei ole leikkikalu! Pidä laite poissa lasten ulottuvilta.
• Työvalaisin on tarkoitettu käytettäväksi sellaisessa ympäristössä, jossa sähköä johtamatonta pölyä saattaa kertyä valaisimen päälle.

3 Määräystenmukainen käyttö

Rakennusvalaisin soveltuu rakennustyömaiden, työtilojen, autotallien yms. suurialaiseen valaisuun. Huolehdi sähkövirtaliitännän sähköturvallisuudesta.

Laite ei sovellu kotitalouden huonevalaisimeksi.

Koneen käyttäjä vastaa määräystenvas- taisesta käytöstä aiheutuneista vahin- .

HUOMAUTUS Joissakin maissa on käytössä lisämääräyksiä, jotka koskevat sähkölaitteiden käyttöä työmailla. Nämä kansalliset määräykset voivat rajoittaa työvalaisimen käyttöä tai asettaa lisävaatimuksia. Noudata voimassa olevia kansallisia määräyksiä!

4 Tekniset tiedot

Rakennusvalaisin SYSLITE DUO

Käyttöjännite 220 - 240 V

Taajuus 50/60 Hz

Polttimo 80 x 1,4 W Power LED

Enimmäisteho 112 W

LED-valovirta 8000 lm

Värilämpötila 5000 K

Värintoisto RA > 80

Käyttöikä (L70) >10.000 h

Paino 3,4 kg

Suojaluokka IP 55

Tämä laite sisältää valonlähteen, jonka energiatehokkuusluokka on E.

5 Laitteen osat

[1-1]	Irrotettava tukijalka, johtokela
[1-2]	Valopinta
[1-3]	Kahva
[1-4]	Seinäkoukku, johtopidike
[1-5]	Verkkoliitäntäjohto

Mainitut kuvat ovat käyttöoppaan alussa.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Noudata konekilvessä olevia ohjetietoja.
▶ Huomioi maakohtaiset erikoismääräykset.

6.1 Päälle-/poiskytkentä

Päällekytkentä

Laitteen verkkopistoketta ei saa kytkeä kosteissa tiloissa, koska sitä ei ole kosuojattu.

▶ Kytke verkkopistoke pistorasiaan.
Valokeila syttyy automaattisesti.

Kytkeminen pois päältä

▶ Irrota verkkopistoke.
▶ Kelaa verkkojohto tukijalan [1-1] ympärille. Johdon pään voi kiinnittää tätä varten tarkoitettuun työkappalepitimeen [2-1].

6.2 Lämpötilavalvonta

Laitteen valaisuteho vähenee automaattisesti, jos suurin sallittu käyttölämpötila ylitetään. Jos lämpötila on jatkuvasti liian korkea vähennetystä valaisutehosta huolimatta, virransyöttö katkaistaan täydellisesti.

Toimenpiteet valaisutehon vähennyksen yhteydessä:

▶ Vedä verkkopistoke irti,
▶ korjaa ylikuumenemisen aiheuttanut vika (esimerkiksi tukkeutuneet tuuletusraot),
▶ kytke verkkopistoke jälleen pistorasiaan.
Täysi valaisuteho on jälleen käytettävissä.

7 Asentaminen

Aseta laite alustalle aina tukijalan kanssa, jotta tuuletusraot [4-1] pysyvät esteettö-

Aseta kuivalle, tasaiselle ja tukevalla pinnalle. Älä ripusta laitetta sähköjohdon varaan, koska tämä rasittaa johtoa liikaa ja aiheuttaa sähköiskuvaaran. Älä teippaa tai tuki tuuletusrakoja.

0,2m

Noudata 0,2 m vähimmäisetäisyyttä valaistuihin pintoihin ja palonarkoihin materiaaleihin.

7.1 Asennuskulma [3]

Laite voidaan asentaa kolmeen eri kulmaan.

8 Kiinnitys tasopintaan [4]

Asennuksen helpottamiseksi tukijalan [4-2] voi irrottaa ja siinä on reiät [4-3], joiden kautta sen voi kiinnittää alustaan tai sisäkattoon.

• Irrota tukijalka vetämällä aluksi voimakkaammin toiselta puolelta.
  ▶ Vedä tukijalka tasaisesti irti.
  ▶ Ruuvaa tukijalka kiinni alustaan.

Älä kiinnitä laitetta pystysuorille pinnoille (seinille jne.), koska tämä heikentää tuuaukkojen jäähdytystehoa.

▶ Asenna työvalaisin paikalleen.

VAROITUS! Vähentääksesi kuristumisvaaraa kiinnitä laitteen verkkovirtajohto tukevasti seinään, jos verkkovirtajohto on käden ulottuvilla.

9 Asennus jalustalle [5]

Käytä laitetta vain Festool-jalustan ST DUO 200 kanssa. Jalustan kokonais-

korkeus saa olla korkeintaan 2,0 m. Noudata jalustan käyttöohjeita.

▶ Avaa jalusta rajoittimeen asti [5].
▶ Asenna työvalaisin paikalleen.
Käännä työvalaisinta, kunnes ne lukittuu paikalleen.

10 Ripustaminen

10.1 Seinään [6]

Ripusta laite taustapuolen asiaankuuluvan seinäkoukun [2-1] avulla. Kiinnitä seinäkoukku seinässä olevan naulan tai ruuvin kantaan.

10.2 Köyteen [7]

Laitteen voi ripustaa köyteen kahvan keskellä olevan ohjausuran [7-1] kautta.

11 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuute-tun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huolto-pisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festoolvaraosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

• Pidä ilmankierron varmistamiseksi laitteen jäähdytysilmaraot aina esteettöminä ja puh-taina.
  ▶ Vaurioiden välttämiseksi laitteen muovilasin saa puhdistaa vain kuivalla ja pehmeällä liinalla. Älä käytä liuottimia.

12 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

Kohdassa www.festool.fi/recycling on tietoja asianmukaisen hävittämisen takaavista keräys-pisteistä.

Teave REACH kohta: www.festool.fi/reach
