Produkttyp	LED-Baustrahler
Marke	Festool
Modell	SYSLITE DUO
Nennspannung	220-240 V
Frequenz	50/60 Hz
Maximale Leistung	112 W
Lichtstrom	8000 lm
Farbtemperatur	5000 K
Farbwiedergabe (RA)	> 80
Lebensdauer (L70)	> 10 000 h
Gewicht	3,4 kg
Schutzart	IP55
Energieeffizienzklasse der Lichtquelle	E
Anzahl LEDs	80
Ausrichtungswinkel	3 Positionen
Abnehmbarer Fuß	Ja, mit Kabelaufwicklung
Wandhaken	Ja
Stativkompatibilität	Festool ST DUO 200
Mindestabstand zu beleuchteten Flächen	0,2 m
Inbetriebnahme	Netzanschluss, automatische Einschaltung
Temperaturüberwachung	Automatische Leistungsreduzierung und Abschaltung bei Bedarf
Wartung	Reinigung mit weichem, trockenem Tuch
Verwendungszweck	Beleuchtung von Baustellen, Garagen, Werkstätten

Häufig gestellte Fragen - SYSLITE DUO FESTOOL

Was ist die maximale Leistung des SYSLITE DUO?

Die maximale Leistung beträgt 112 W.

Was ist der Lichtstrom des Strahlers?

Der Lichtstrom beträgt 8000 lm.

Kann dieser Strahler auf einem Stativ verwendet werden?

Ja, nur mit dem Stativ Festool ST DUO 200. Die Gesamthöhe darf 2,0 m nicht überschreiten.

Wie reinige ich das Gerät?

Reinigen Sie die Kunststoffscheibe mit einem weichen, trockenen Tuch. Verwenden Sie kein Lösungsmittel.

Was tun bei Überhitzung?

Wenn die Temperatur den Grenzwert überschreitet, reduziert das Gerät die Leistung und schaltet dann ab. Stecker ziehen, Lüftungsschlitze reinigen und wieder einstecken.

Ist der Strahler wasserdicht?

Ja, er hat die Schutzart IP55, geeignet für schwierige Baustellenbedingungen.

Kann das Gerät an der Wand befestigt werden?

Ja, dank des integrierten Wandhakens. Hängen Sie ihn über einen Nagel- oder Schraubenkopf.

Ist die Lichtquelle austauschbar?

Nein, sie darf nur vom Hersteller oder einer autorisierten Kundendienstwerkstatt ausgetauscht werden.

Was ist die Farbtemperatur?

Die Farbtemperatur beträgt 5000 K (neutralweißes Licht).

Welcher Mindestabstand zu brennbaren Oberflächen ist einzuhalten?

Es ist ein Mindestabstand von 0,2 m einzuhalten.

BEDIENUNGSANLEITUNG SYSLITE DUO FESTOOL

Unterzeichnet für und im Namen von/

$$ p p a. 1 3 8 2 $$

Markus Stark

* im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

$$ p p a. 1 3 8 2 $$

Markus Stark

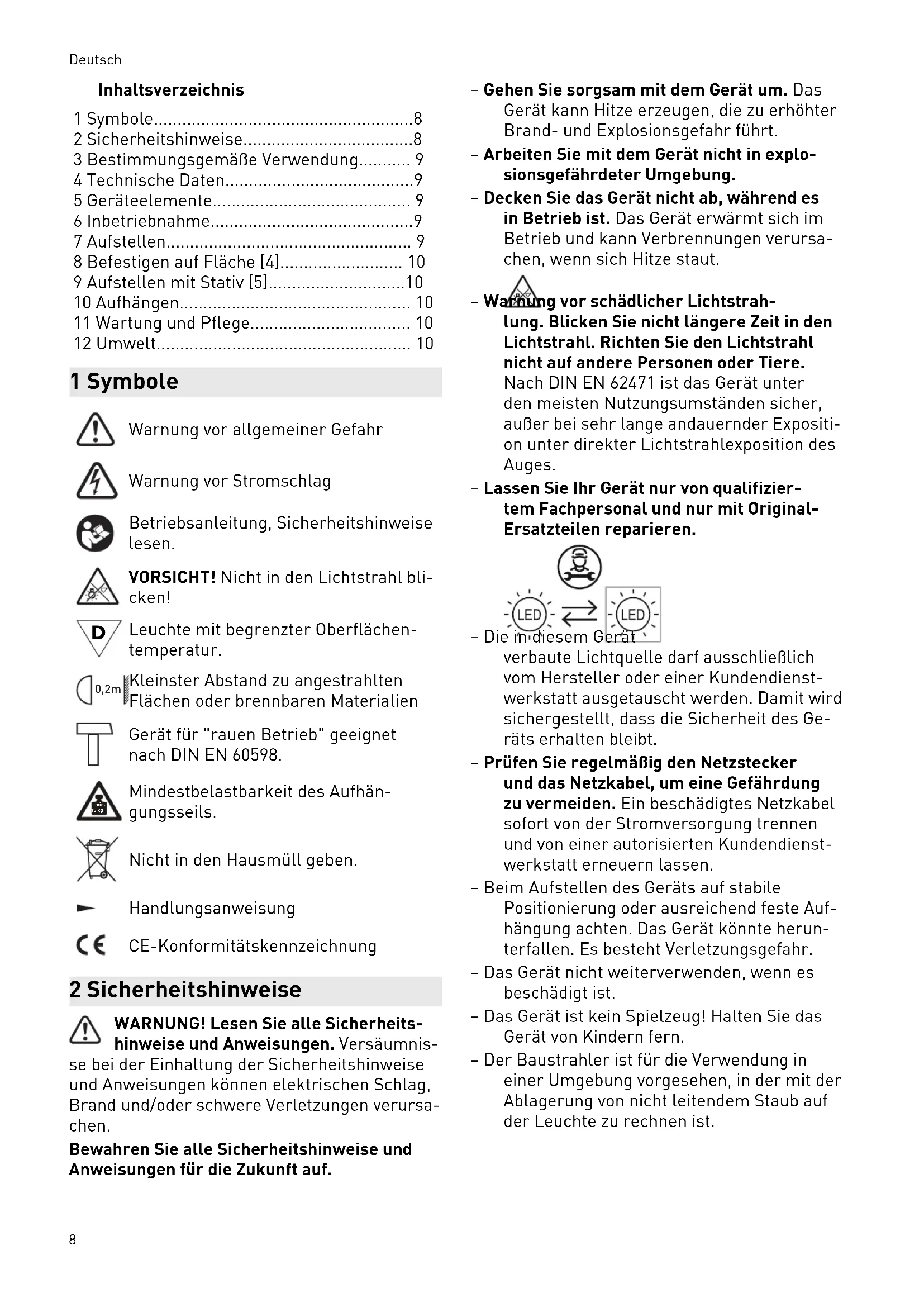

1 Symbole....8
2 Sicherheitshinweise....8
3 Bestimmungsgemäße Verwendung...... 9
4 Technische Daten....9
5 Geräteelemente.... 9
6 Inbetriebnahme....9
7 Aufstellen....9
8 Befestigen auf Fläche [4].... 10
9 Aufstellen mit Stativ [5]......10
10 Aufhängen.... 10
11 Wartung und Pflege.... 10
12 Umwelt.... 10

1 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen.

VORSICHT! Nicht in den Lichtstrahl blicken!

Leuchte mit begrenzter Oberflächen-temperatur.

Kleinster Abstand zu angestrahlten Flächen oder brennbaren Materialien

Gerät für "rauen Betrieb" geeignet nach DIN EN 60598.

Mindestbelastbarkeit des Aufhängungsseils.

Nicht in den Hausmüll geben.

Handlungsanweisung

CE-Konformitätskennzeichnung

2 Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnis

se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Gehen Sie sorgsam mit dem Gerät um. Das Gerät kann Hitze erzeugen, die zu erhöhter Brand- und Explosionsgefahr führt.
• Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung.
• Decken Sie das Gerät nicht ab, während es in Betrieb ist. Das Gerät erwärmt sich im Betrieb und kann Verbrennungen verursachen, wenn sich Hitze staut.

ng vor schädlicher Lichtstrah- . Blicken Sie nicht längere Zeit in den tstrahl. Richten Sie den Lichtstrahl t auf andere Personen oder Tiere.

Nach DIN EN 62471 ist das Gerät unter den meisten Nutzungsumständen sicher, außer bei sehr lange andauernder Exposition unter direkter Lichtstrahlexposition des Auges.

- Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

e in diesem Gerät

• Die in diesem Gerät
  verbaute Lichtquelle darf ausschließlich vom Hersteller oder einer Kundendienstwerkstatt ausgetauscht werden. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.
• Prüfen Sie regelmäßig den Netzstecker und das Netzkabel, um eine Gefährdung zu vermeiden. Ein beschädigtes Netzkabel sofort von der Stromversorgung trennen und von einer autorisierten Kundendienstwerkstatt erneuern lassen.
• Beim Aufstellen des Geräts auf stabile Positionierung oder ausreichend feste Aufhängung achten. Das Gerät könnte herunterfallen. Es besteht Verletzungsgefahr.
• Das Gerät nicht weiterverwenden, wenn es beschädigt ist.
• Das Gerät ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
• Der Baustrahler ist für die Verwendung in einer Umgebung vorgesehen, in der mit der Ablagerung von nicht leitendem Staub auf der Leuchte zu rechnen ist.

3 Bestimmungsgemäße Verwendung

Der Baustrahler ist zum großflächigen Beleuchten von Baustellenbereichen, Arbeitsräumen, Garagen usw. geeignet. Auf die elektrische Sicherheit der Stromanschlussstelle ist zu achten.

Das Gerät ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

ACHTUNG In einigen Staaten existieren zusätzliche Vorschriften für den Einsatz von elektrischen Betriebsmitteln auf Baustellen. Diese nationalen Vorschriften können die Verwendung des Baustrahlers einschränken oder zusätzlich Anforderungen stellen. Beachten sie die für Sie geltenden nationalen Bestimmungen!.

4 Technische Daten

Baustrahler SYSLITE DUO

Nennspannung 220 - 240 V

Frequenz 50/60 Hz

Leuchtmittel 80 x 1,4 W Power LED

Maximalleistung 112 W

LED-Lichtstrom 8000 lm

Farbtemperatur 5000 K

Farbwiedergabe RA >80

Lebensdauer (L70) >10.000 h

Gewicht 3,4 kg

Schutzart IP 55

Dieses Gerät enthält eine Lichtquelle der Energieeffizienzklasse E.

5 Geräteelemente

[1-1] Abziehbarer Standfuß, Kabelaufwicklung

[1-2] Leuchtfläche

[1-3] Handgriff

[1-4] Wandhaken, Kabelklemme

[1-5] Netzanschlussleitung

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr

▶ Angaben auf Typenschild beachten.
▶ Länderbesonderheiten beachten.

6.1 Ein-/Ausschalten

Einschalten

Der Netzstecker des Geräts darf nicht in feuchter Umgebung eingesteckt werden, da dieser nicht über einen entsprechenden Feuchtigkeitsschutz verfügt.

▶ Netzstecker einstecken.
Leuchtkegel erscheint selbsttätig.

Ausschalten

▶ Netzstecker ausstecken.
- Netzanschlussleitung auf Standfuß [1-1] aufwickeln. Das Kabelende kann an der dafür vorgesehenen Klemme [2-1] eingehakt werden.

6.2 Temperaturüberwachung

Bei Überschreitung der zulässigen Betriebs-temperatur reduziert das Gerät seine Leuchtleistung automatisch. Bei fortdauernder Temperaturüberschreitung trotz reduzierter Leuchtleistung wird die Stromversorgung völlig unterbrochen.

Maßnahmen bei reduzierter Leuchtleistung:

▶ Netzstecker ziehen,
▶ Ursache der Überhitzung beheben (z. B. verstopfte Lüftungsschlitze),
▶ Netzstecker wieder einstecken.

Die volle Leuchtleistung ist wiederhergestellt.

7 Aufstellen

Gerät stets mit Standfuß aufstellen, um die Lüftungsschlitze [4-1] frei zu halten.

Auf trockene, ebene und stabile Fläche stellen. Gerät nicht an der Netzanschlussleitung aufhängen, um elektrische Gefahren durch Überanspruchung des Kabels zu vermeiden. Lüftungsschlitze nicht abkleben oder blockieren.

Mindestabstand zu angestrahlten Flächen und brennbaren Materialien von 0,2 m einhalten.

7.1 Aufstellwinkel [3]

Das Gerät kann in drei unterschiedlichen Winkeln aufgestellt werden.

8 Befestigen auf Fläche [4]

Zur besseren Fixierung ist der Standfuß [4-2] abnehmbar und mit Öffnungen [4-3] zum Festschrauben an Untergrund oder Decke versehen.

▶ Standfuß abziehen, dabei zu Beginn auf einer Seite stärker ziehen.
▶ Standfuß gleichmäßig abziehen.
▶ Standfuß am Untergrund festschrauben.

Gerät nicht an vertikalen Flächen (Wänden etc.) anbringen, da sonst die Kühlleistung der Lüftungsschlitze beeinträchtigt wird.

▶ Baustrahler aufsetzen.

WARNUNG! Um die Gefahr der Strangulierung zu verringern, befestigen Sie die Netzanschlussleitung des Geräts sicher an der Wand, wenn sich die Netzanschlussleitung im Handbereich befindet.

9 Aufstellen mit Stativ [5]

Das Gerät nur mit Festool Stativ ST DUO 200 verwenden. Die Gesamthöhe des Stativs darf 2,0 m nicht überschreiten. Bedienungsanleitung des Stativs beachten.

▶ Stativ bis zum Anschlag aufklappen [5].
▶ Baustrahler aufsetzen.
▶ Aufgesetzten Baustrahler bis zum Einrasten drehen.

10 Aufhängen

10.1 An Wand [6]

Gerät rückwärtig am dafür vorgesehen Wandhaken [2-1] aufhängen. Wandhaken an einem Nagel- oder Schraubenkopf aufsetzen, der in die Wand eingelassen ist.

10.2 An Seil [7]

Das Gerät kann an der Führungsrille [7-1] mittig am Handgriff an einem Seil aufgehängt werden.

11 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

• Zur Sicherung der Luftzirkulation die Kühlluftöffnungen am Gerät stets frei und sauber halten.
• Kunststoffscheibe des Geräts nur mit einem trockenen, weichen Tuch reinigen, um Beschädigungen zu vermeiden. Keine Lösemittel verwenden.

12 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften beachten.

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zu den Rücknahmestellen für eine ordnungsgemäße Entsorgung sind unter www.festool.de/recycling einsehbar.

Informationen zur REACH: www.festool.de/reach
